自转旋翼飞行器副电机动力结构设计

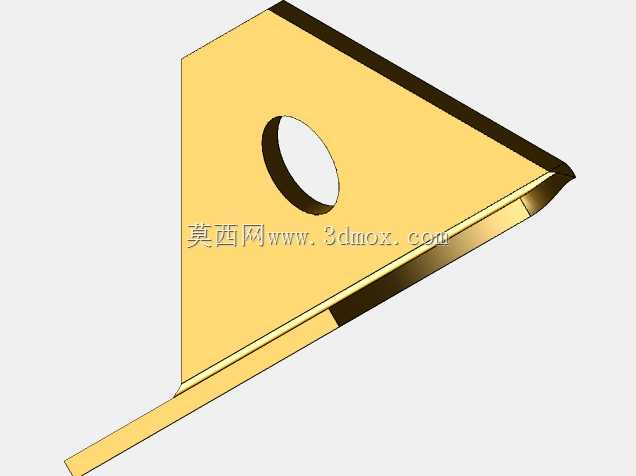

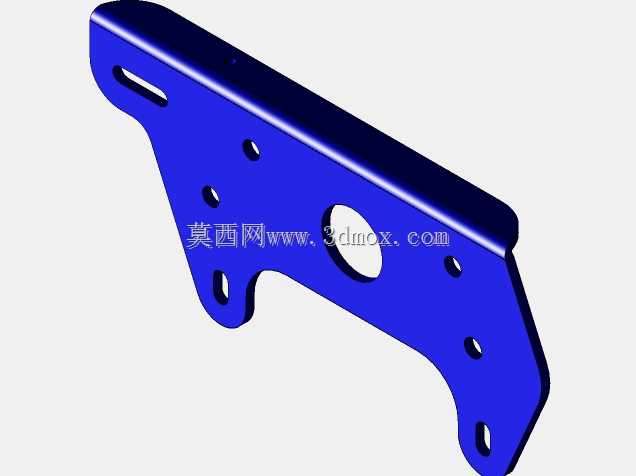

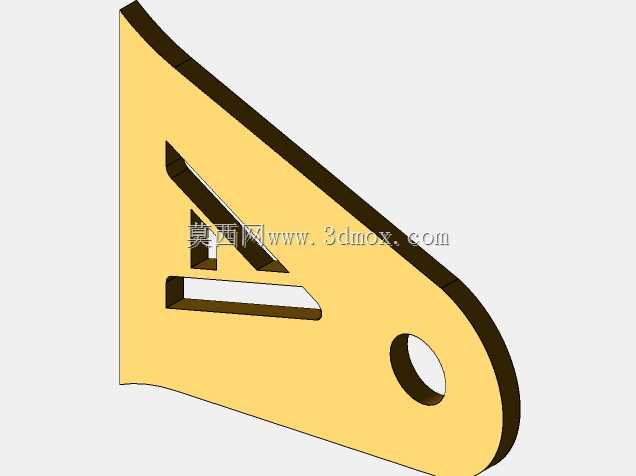

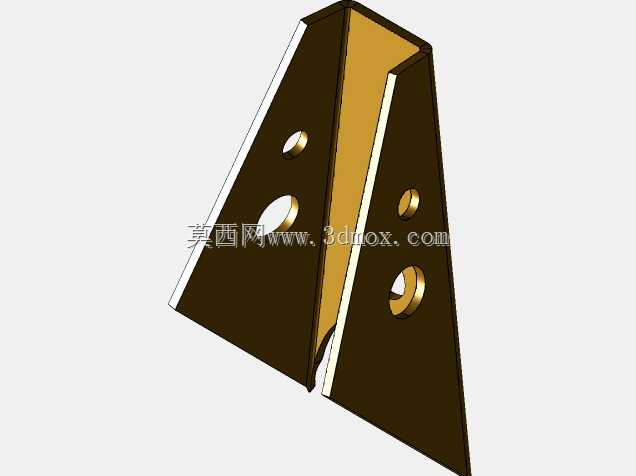

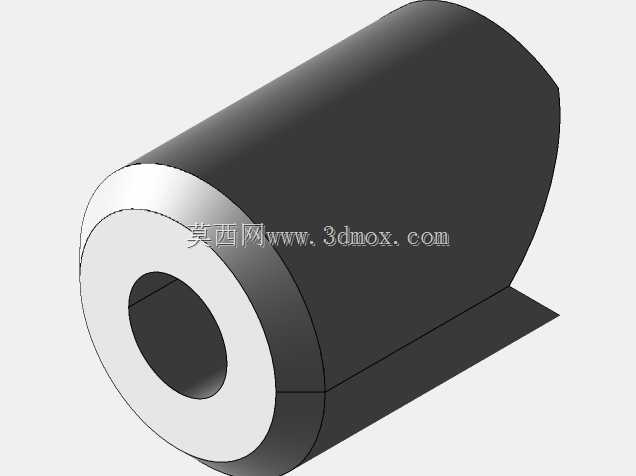

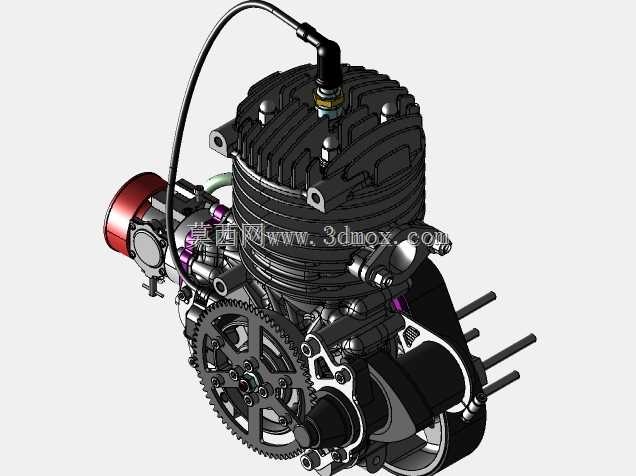

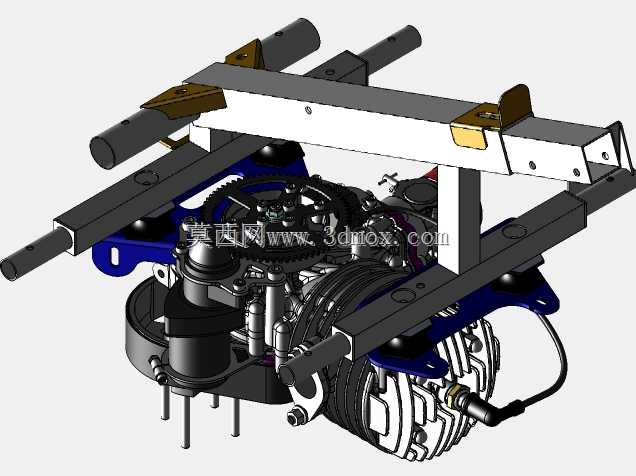

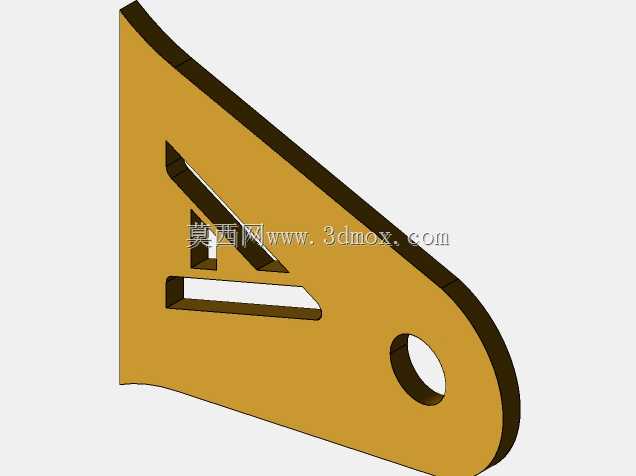

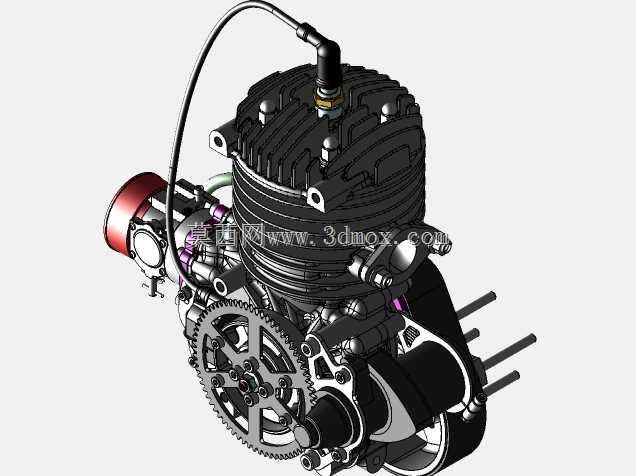

　　该动力结构适配轻型自转旋翼飞行器的辅助动力输出场景，主要承担旋翼预旋、地面滑行动力补充、空中应急动力辅助的核心功能，区别于旋翼机主推进动力单元，副电机的布置位置直接影响整机重心配平与前三点起落架的载荷分布。从实际使用场景来看，这类副电机结构多用于单人休闲类旋翼飞行器，在地面滑跑阶段可提前驱动主旋翼达到额定转速阈值，大幅缩短起飞滑跑距离，降低飞行员操作负荷；空中飞行阶段若主推进单元出现动力波动，副电机可短暂输出动力维持旋翼转速，保障飞行姿态稳定，避免旋翼失速带来的安全风险。设计过程中优先考虑了动力单元的安装边界约束，副电机本体采用紧凑式径向布局，固定支架与机身主承力桁架直接连接，安装点位预留了3mm的调整间隙，

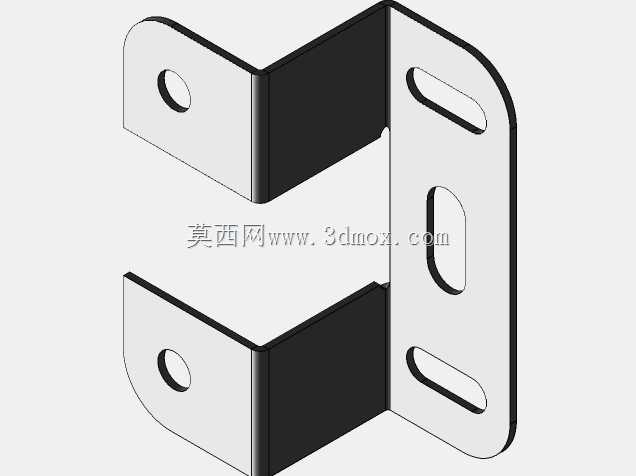

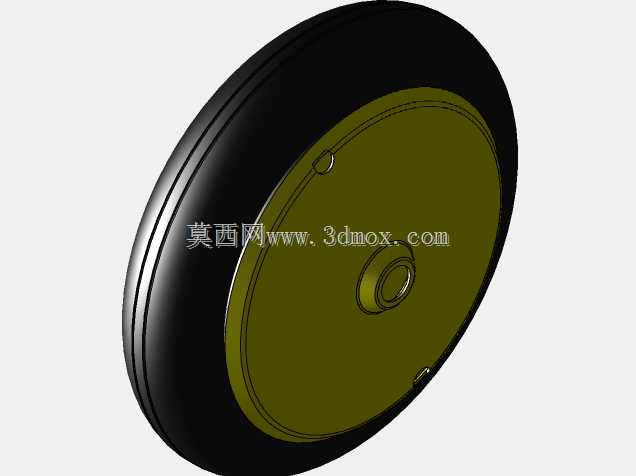

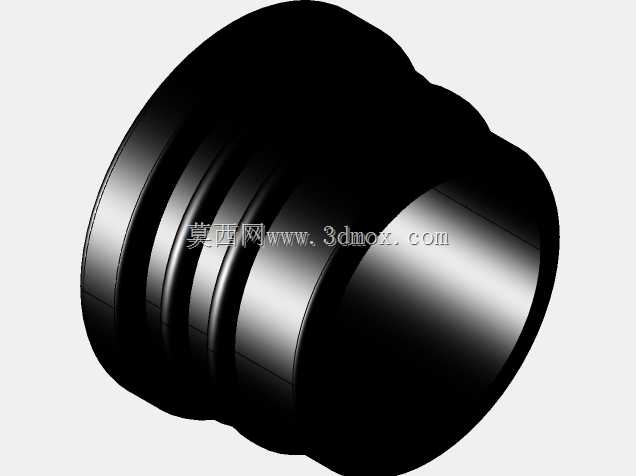

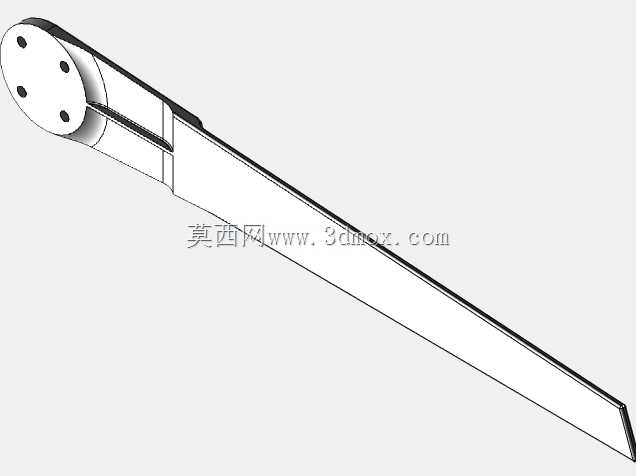

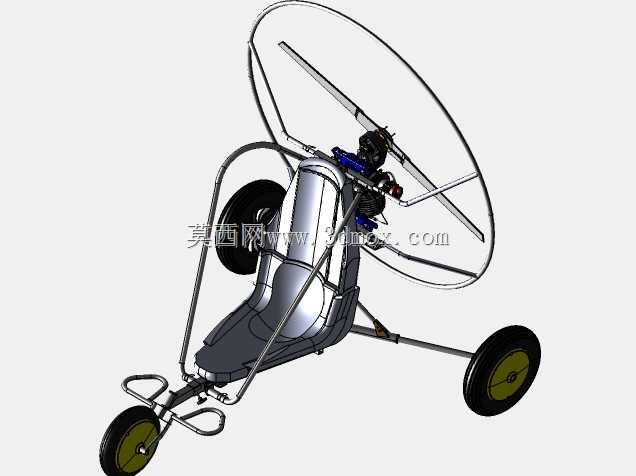

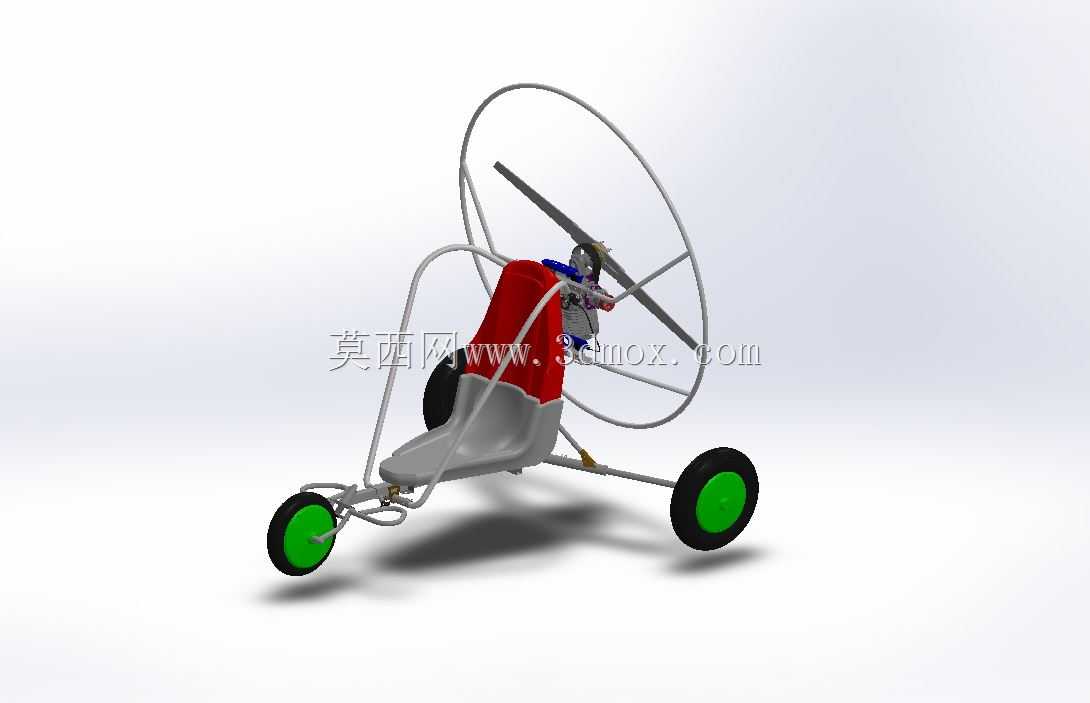

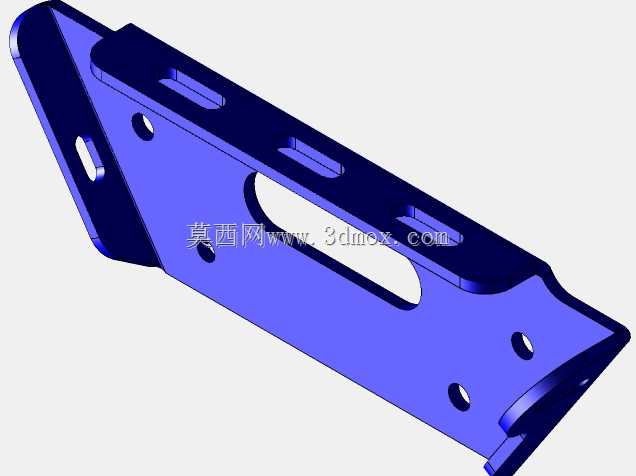

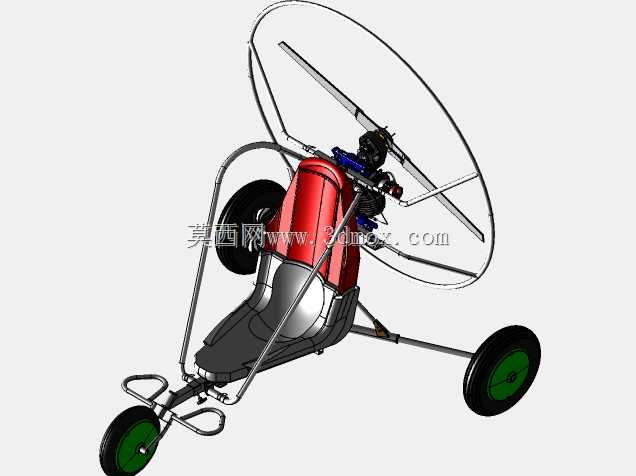

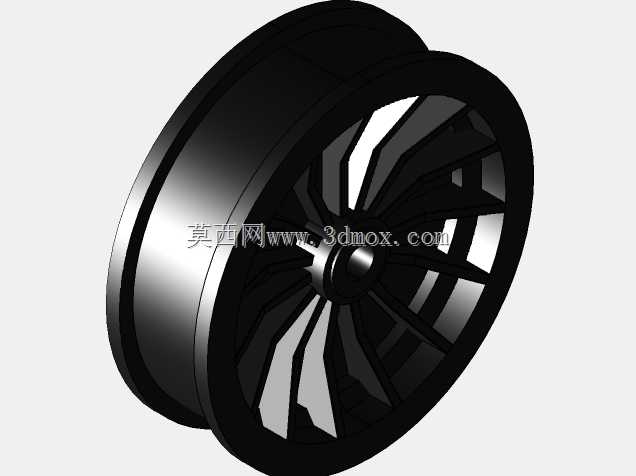

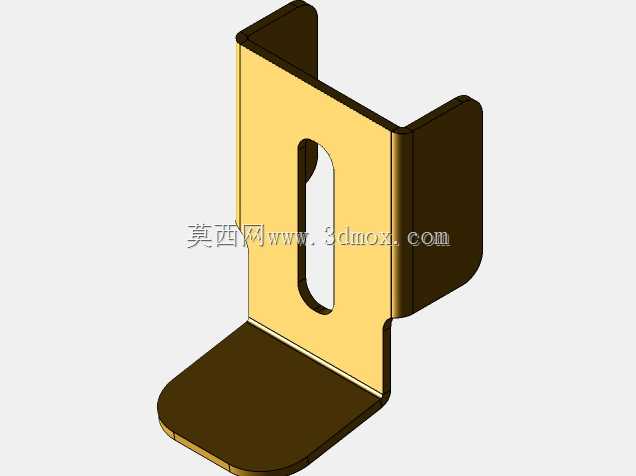

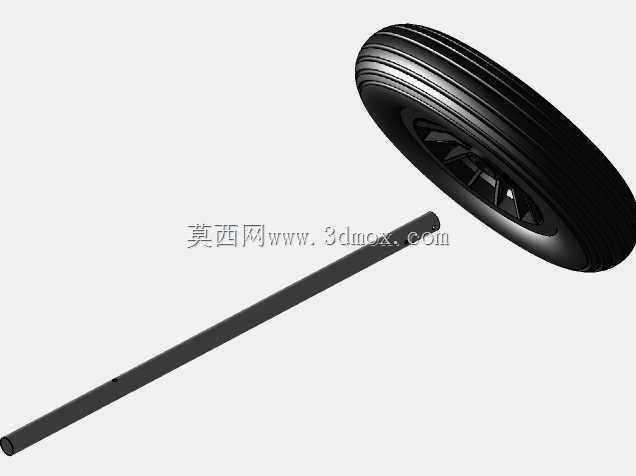

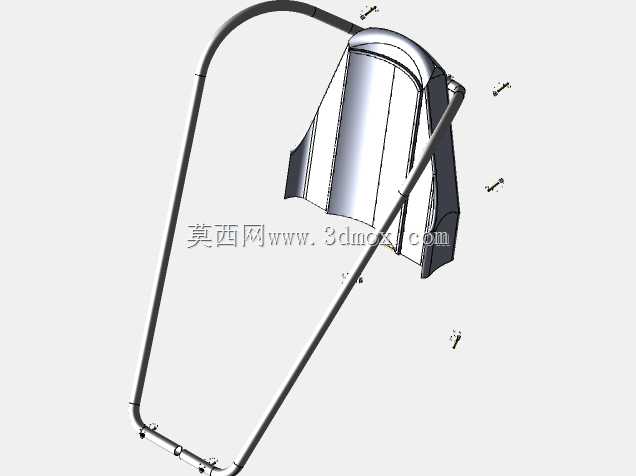

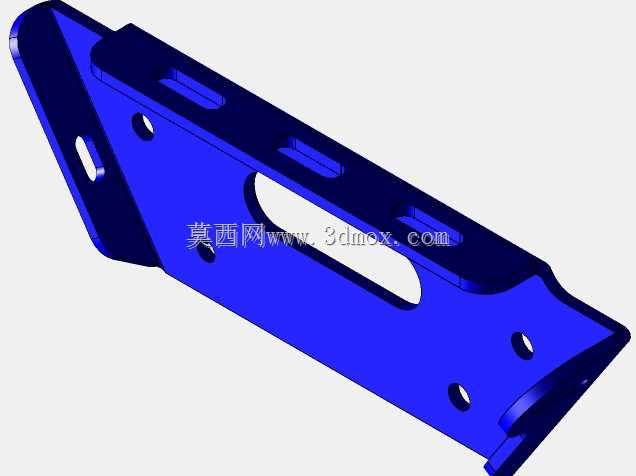

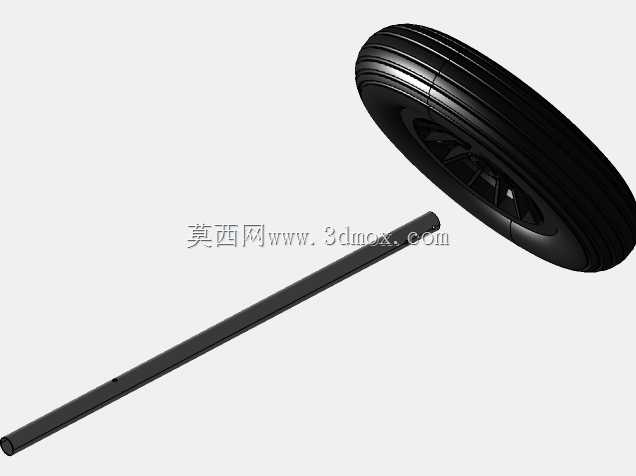

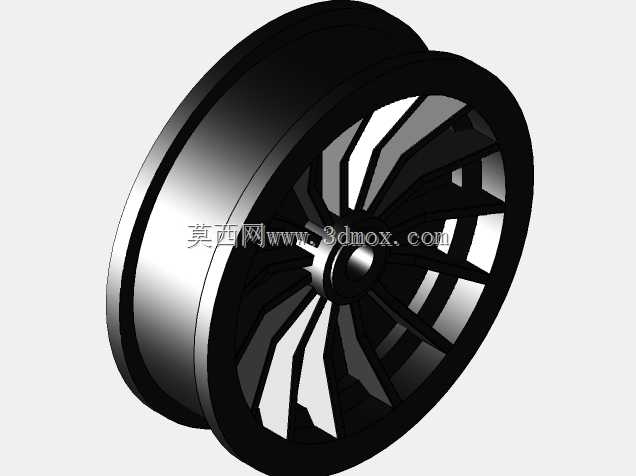

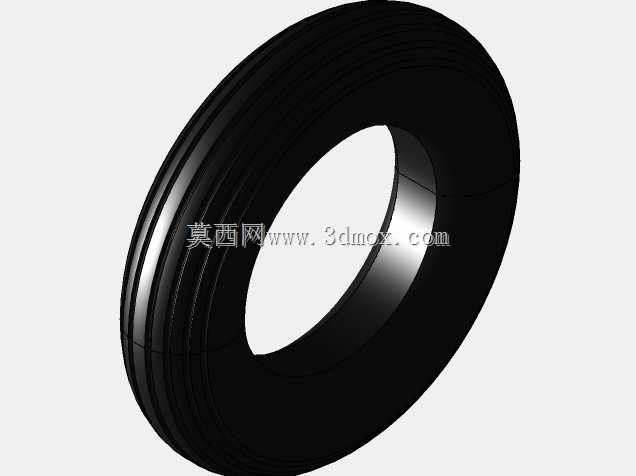

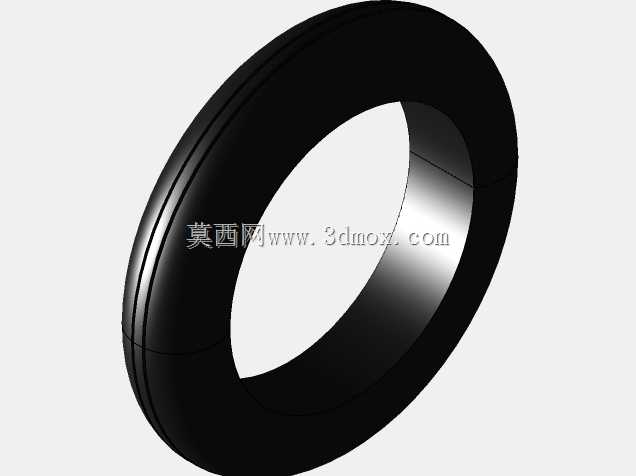

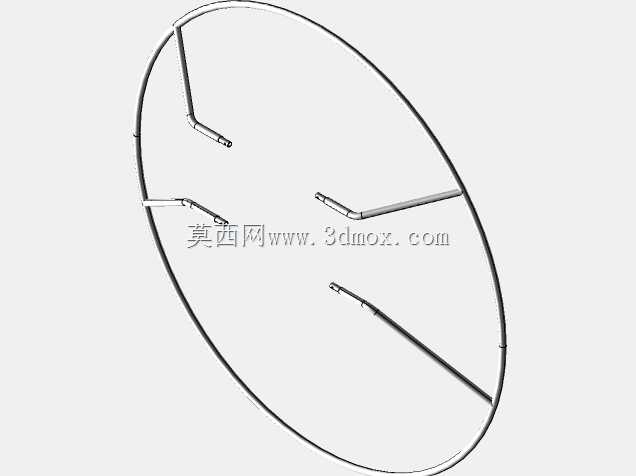

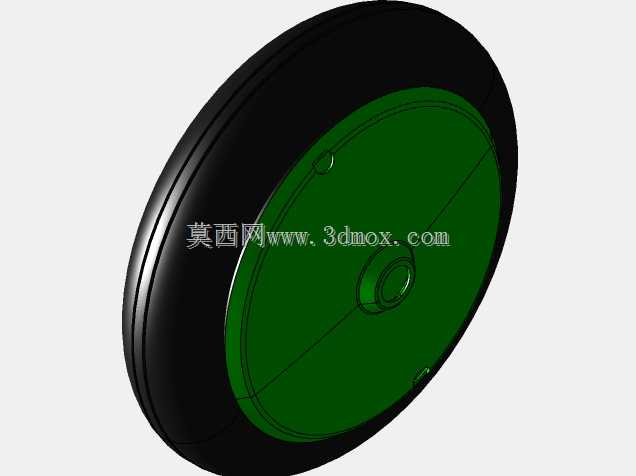

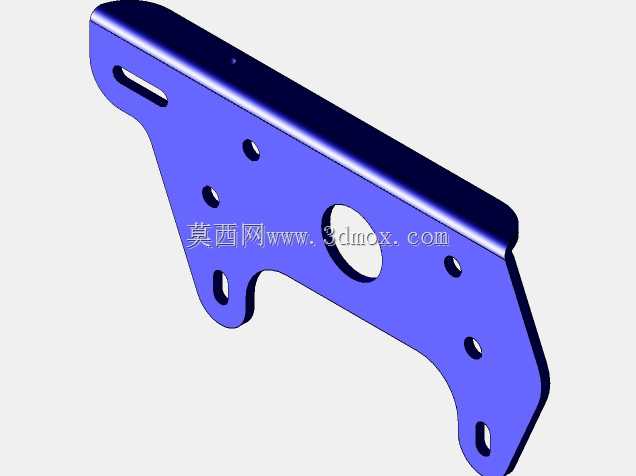

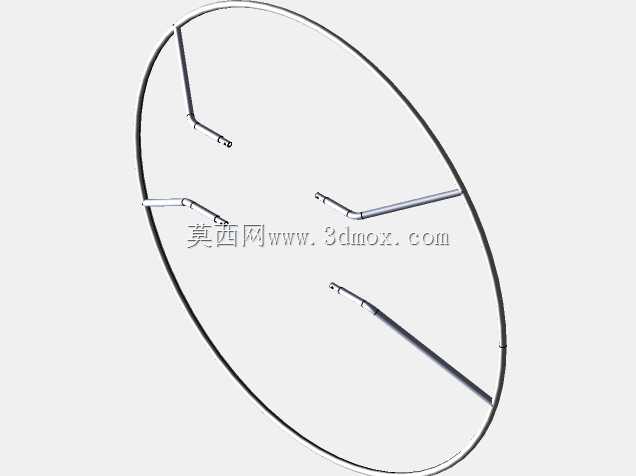

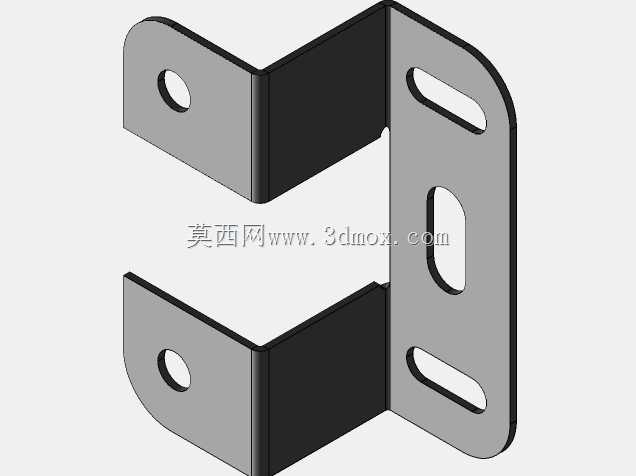

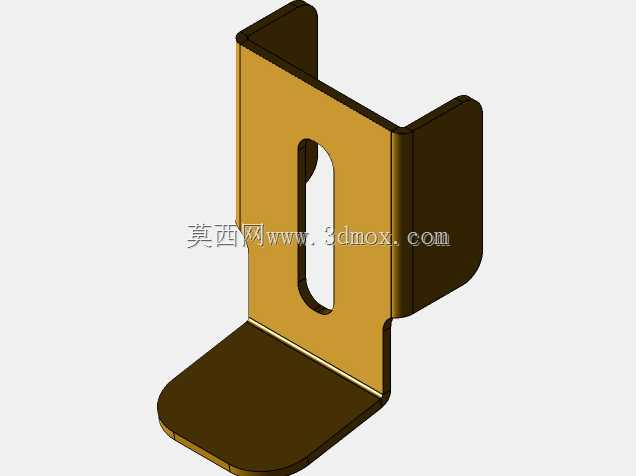

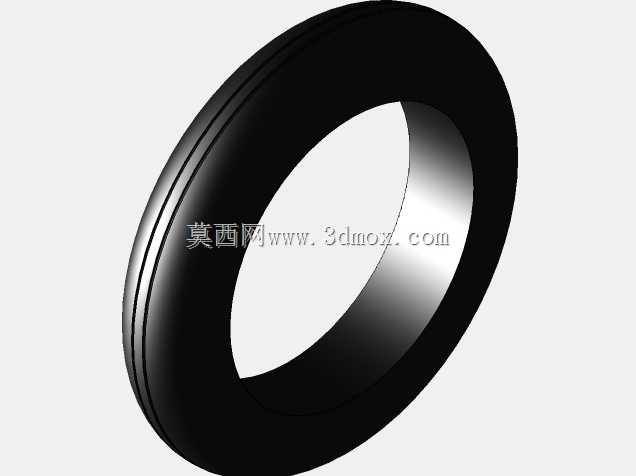

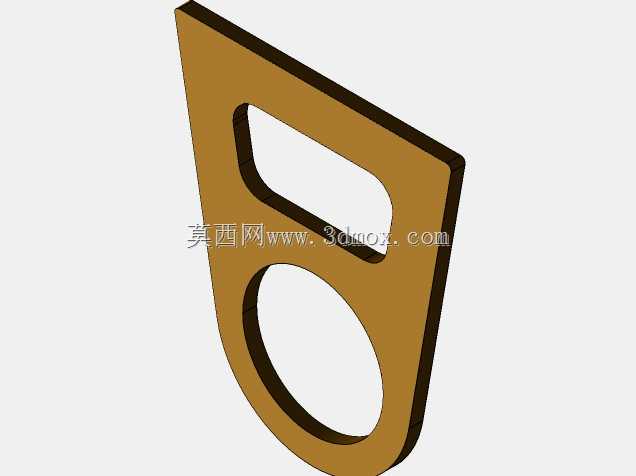

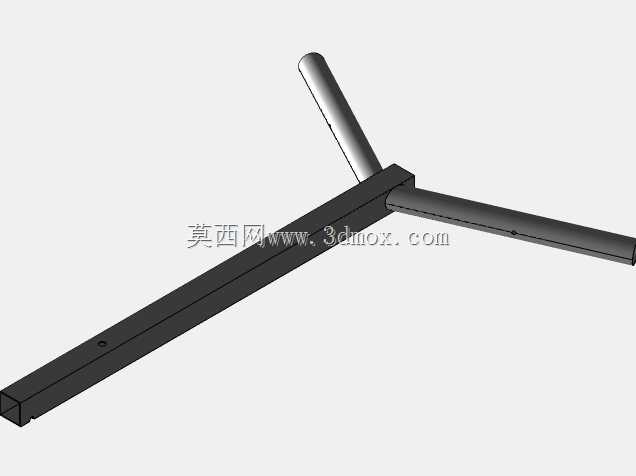

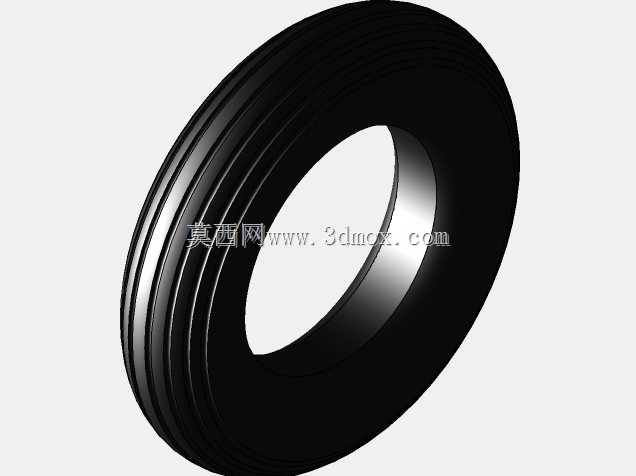

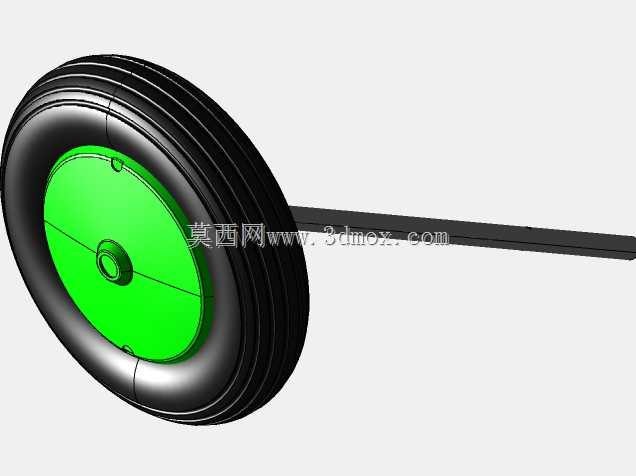

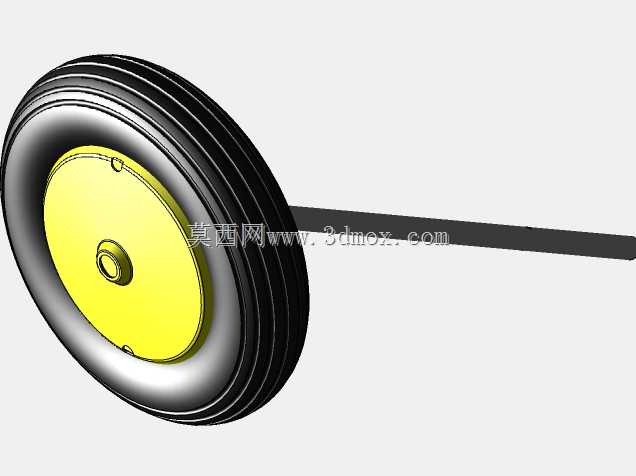

　　可适配不同功率规格的同系列电机替换，支架连接处采用腰型孔设计，方便安装时调整皮带张紧度，保证动力传输效率。整机外形尺寸控制上，动力单元突出机身蒙皮的最大高度不超过120mm，避免与上方旋翼旋转平面产生干涉，旋翼保护圈的半径经过反复校核，在电机满功率输出产生振动的工况下，旋翼桨尖与保护圈的最小安全间隙保持在15mm以上，杜绝飞行过程中桨叶剐蹭风险。起落架部分采用前三点式轮组布局，前轮为转向轮搭配简易弹簧减震结构，两个主轮直接固定在机身下部延伸支架上，轮距设定为1100mm，保障地面滑跑与起降阶段的侧向稳定性，主轮轮毂采用轻量化设计，在保证结构强度的前提下降低非簧载质量。动力传输路径上，副电机输出轴通过同步带连接旋翼预旋机构，

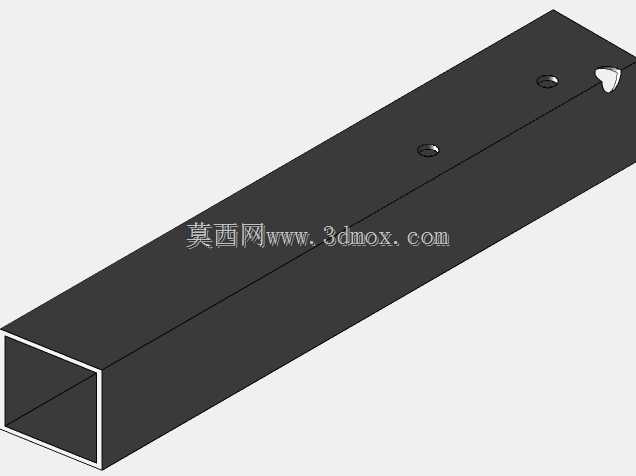

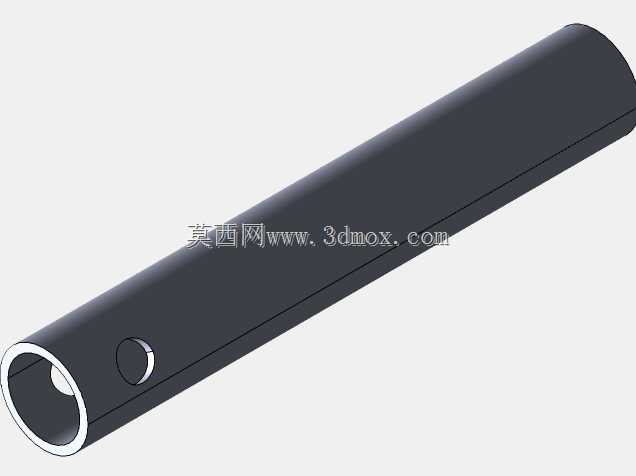

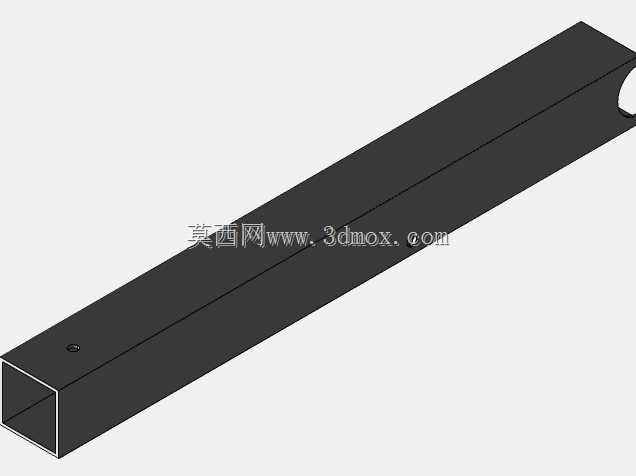

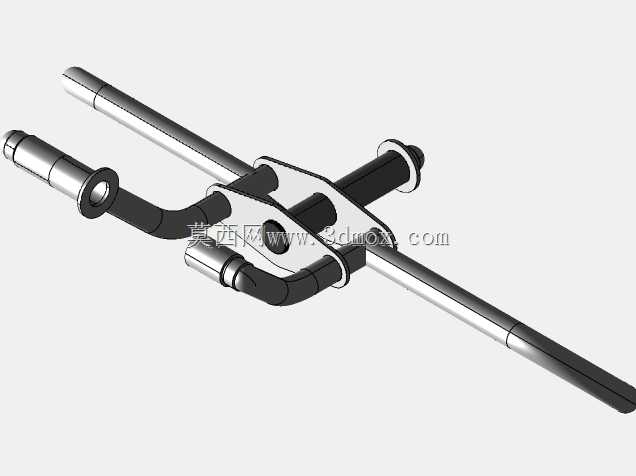

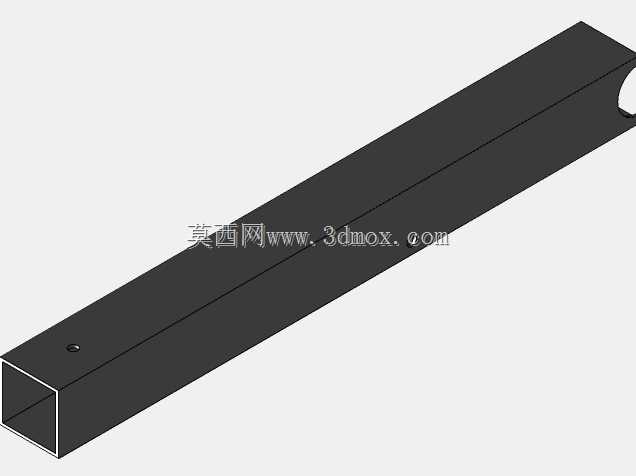

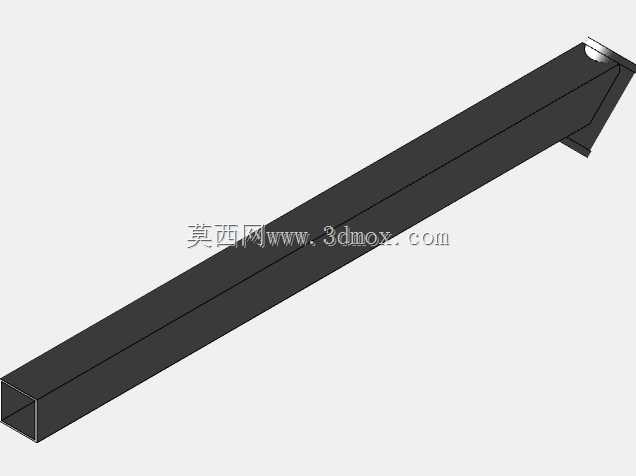

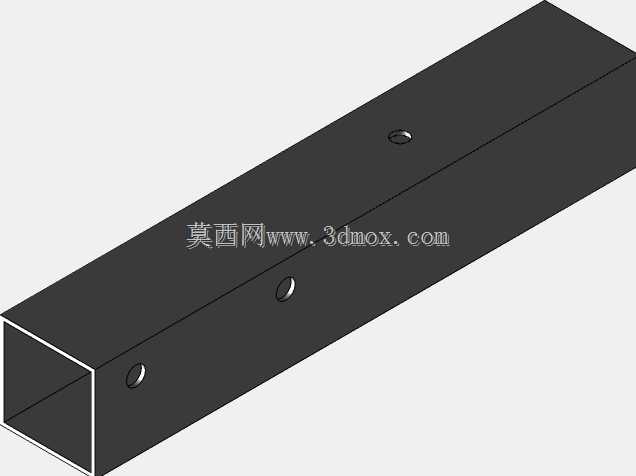

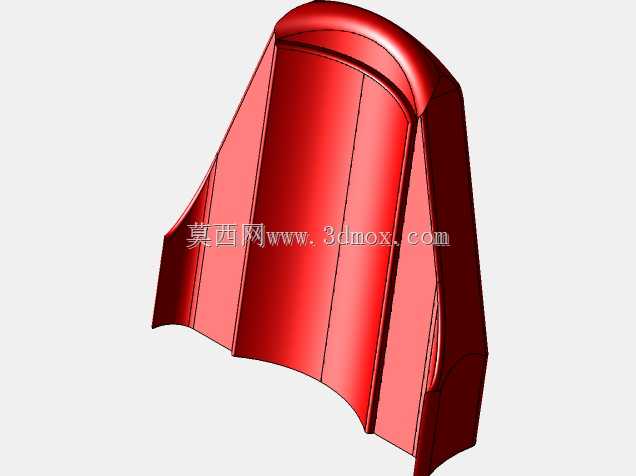

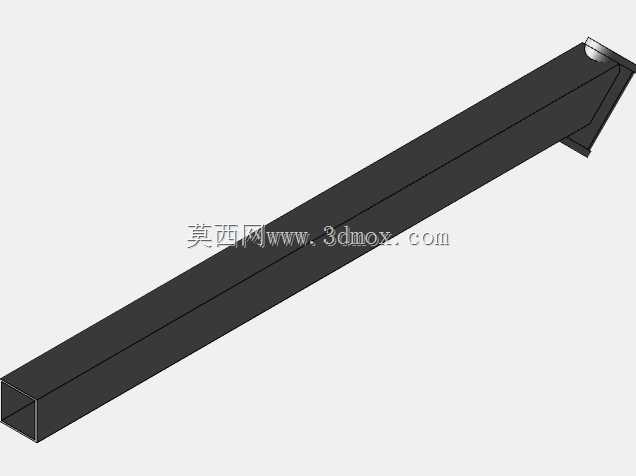

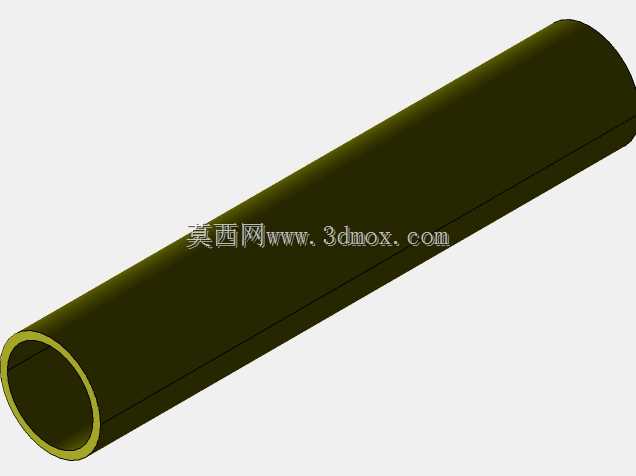

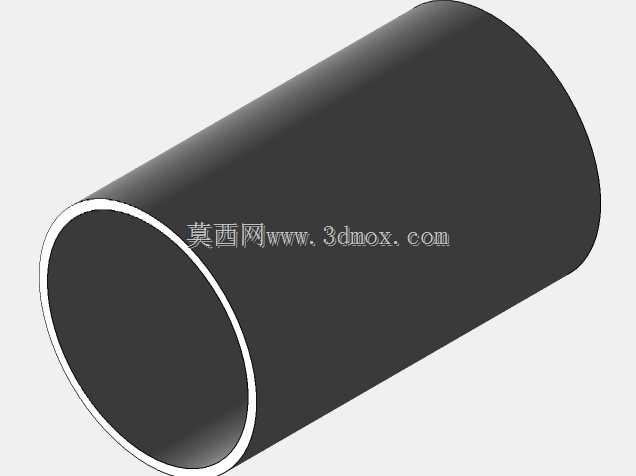

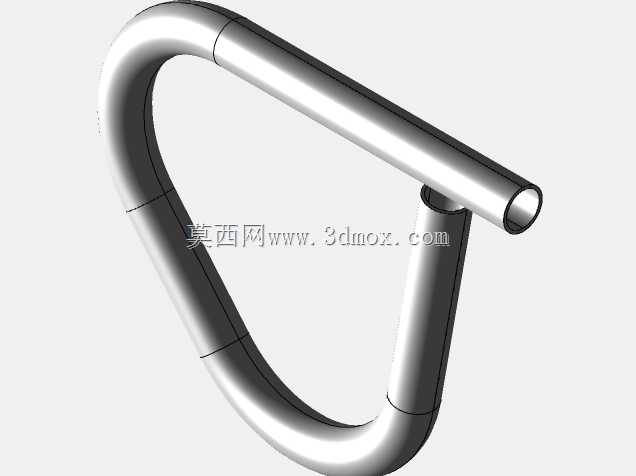

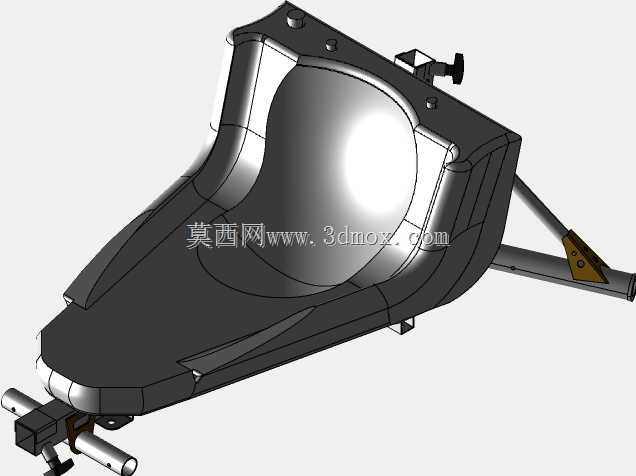

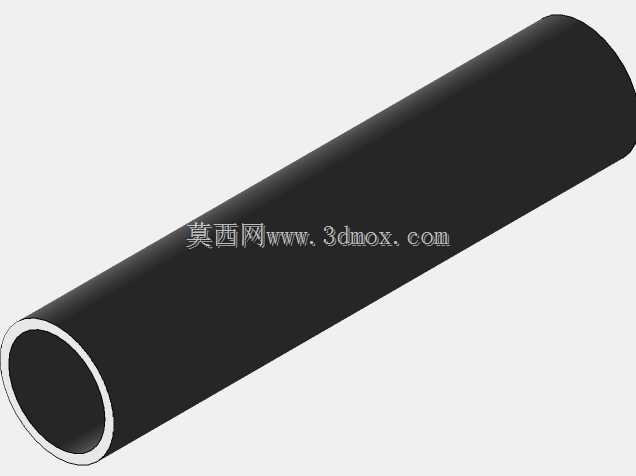

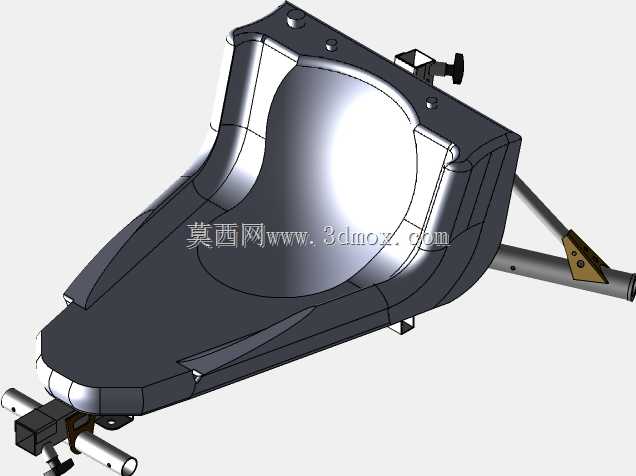

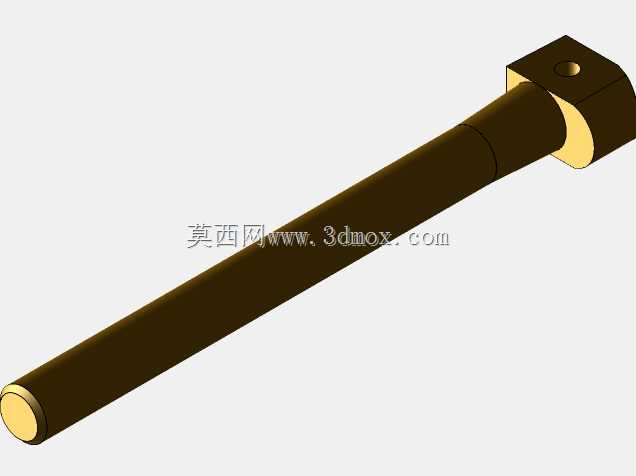

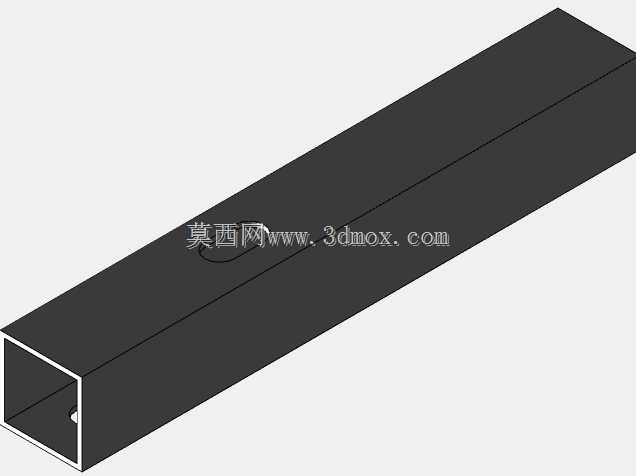

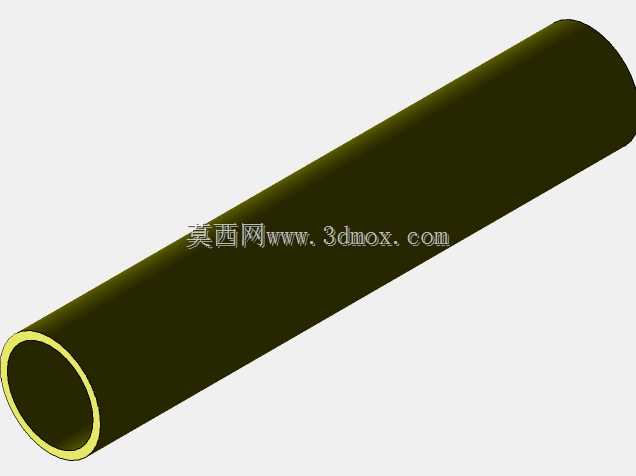

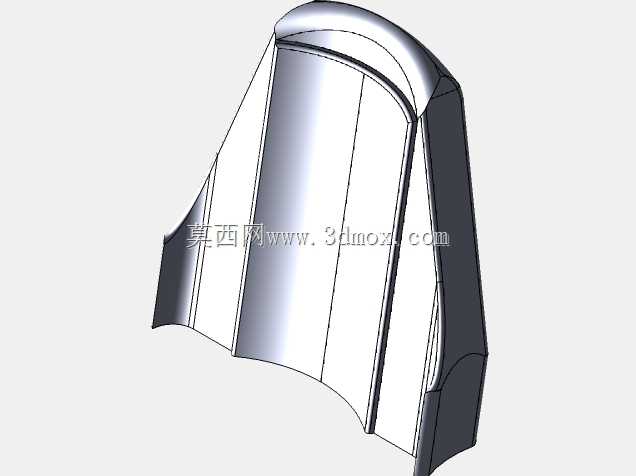

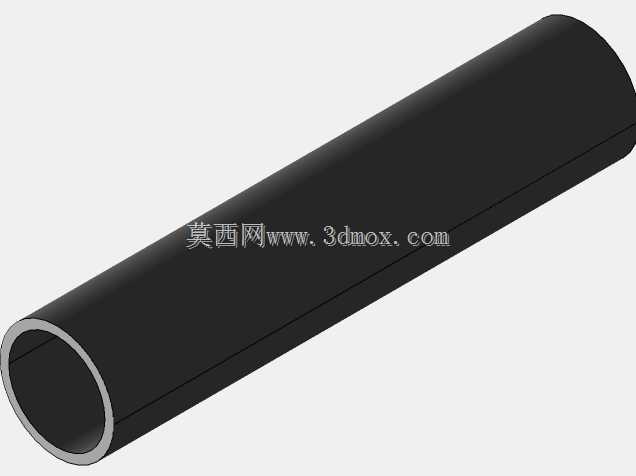

　　离合器结构在旋翼转速达到自主旋转阈值后自动脱开，避免电机持续随转增加不必要的飞行阻力，机身蒙皮采用流线型包覆设计，在电机散热区域预留了格栅式通风口，兼顾气动减阻与电机工作散热需求。结构建模过程中对所有承力焊接点位做了应力释放的工艺考量，管材衔接处的圆角过渡处理可降低应力集中系数，适应旋翼飞行器长期起降带来的交变载荷冲击，各个操纵拉杆的布置路径均避开了电机高温区域，防止橡胶密封件长期受热老化失效。
