小型牵引式双轮拖车桥结构设计

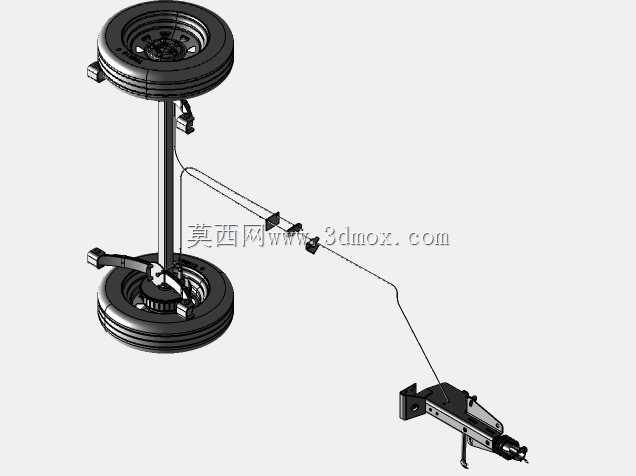

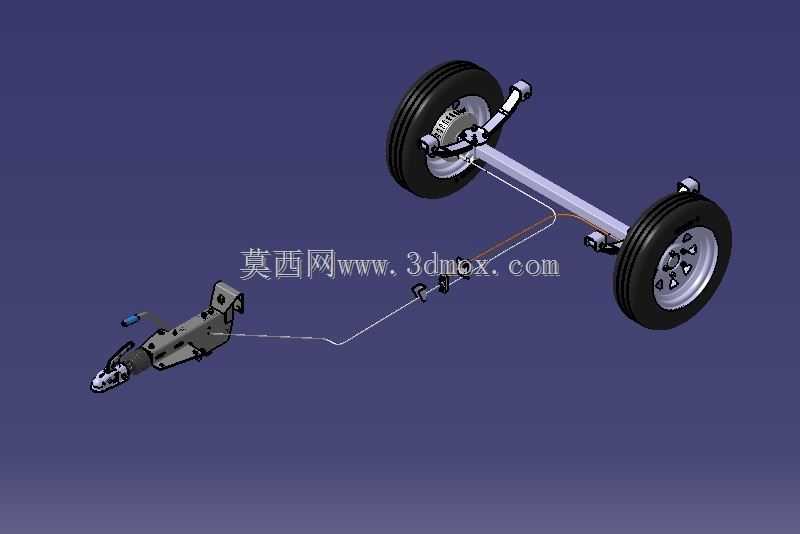

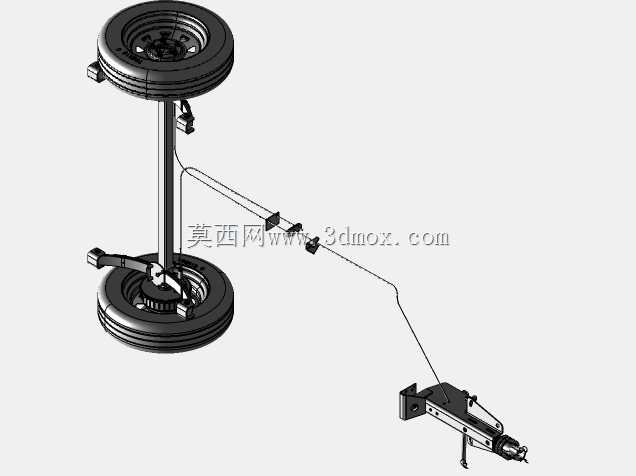

　　该结构为小型牵引类运载设备的行走承载核心，常见于厂区内轻型物料转运、户外小型作业机具拖挂、短途零散货物配送场景，适配低速非道路通行的运载需求，可挂载在小型牵引车、农用作业机具后方完成负载移动。整套结构以横向布置的实心车轴作为核心承载梁，两端对称安装充气橡胶轮组，轮组内置轮毂轴承单元，可承受径向载荷与行驶过程中的侧向冲击力，轮辋采用标准螺栓连接结构，便于后期维护更换轮胎与轴承部件。车轴前端延伸出的牵引连接臂采用分段铰接设计，靠近牵引端设置有缓冲连接结构，可抵消行驶过程中起步、制动带来的纵向冲击，避免刚性连接带来的结构疲劳损坏，牵引端的锁扣结构可快速与牵引设备的挂接座完成对接，无需额外工具即可完成挂拆操作。

　　设计过程中优先考虑了结构的轻量化与承载能力的平衡，车轴主体采用变截面型材加工，在轮组安装位置、牵引臂连接位置做了局部加强处理，避免应力集中导致的结构变形，轮距参数参考常规小型拖挂设备的通行宽度设置，可满足厂区内部通道、乡村非铺装路面的通行要求，不会出现轮距过宽无法通过限宽区域的问题。安装边界方面，车轴上方预留了标准的载台安装孔位，可直接固定平板载台、小型机具机架等上部结构，牵引臂的离地高度适配多数小型牵引设备的挂接座高度，无需额外调整牵引座高度即可完成匹配，轮组的转动间隙、牵引臂的摆动角度都经过校核，在满载状态下转向时不会出现轮组与车架、牵引臂与轮组的运动干涉。整套结构没有冗余的复杂部件，所有受力节点都做了受力仿真验证，

　　在额定负载下行驶时，车轴的最大变形量控制在允许范围内，轴承的额定动载荷满足长期低速行驶的使用寿命要求，牵引连接部位的耐磨衬套可降低铰接位置的磨损量，延长整体结构的维护周期，适合作为小型拖挂类设备的通用行走承载单元使用，也可根据实际负载需求调整车轴壁厚、轮组规格来适配不同的承载等级。
