150马力载货卡车机动底盘车架总成

　　这套150马力载货卡车机动底盘三维结构，完整呈现了商用车底盘从动力输出到行驶承载的全部核心装配关系，可用于整车总布置校核、专用车上装改装匹配、底盘结构教学演示以及零部件干涉检查等工程场景。在实际公路货运、市政作业改装、轻型工程配套领域，这类底盘承担着承载货厢、专用作业装置并传递全部行驶载荷的作用，车架作为整个底盘的安装基体，所有动力、传动、行驶、制动、转向部件都以纵梁和横梁为基准完成定位装配。

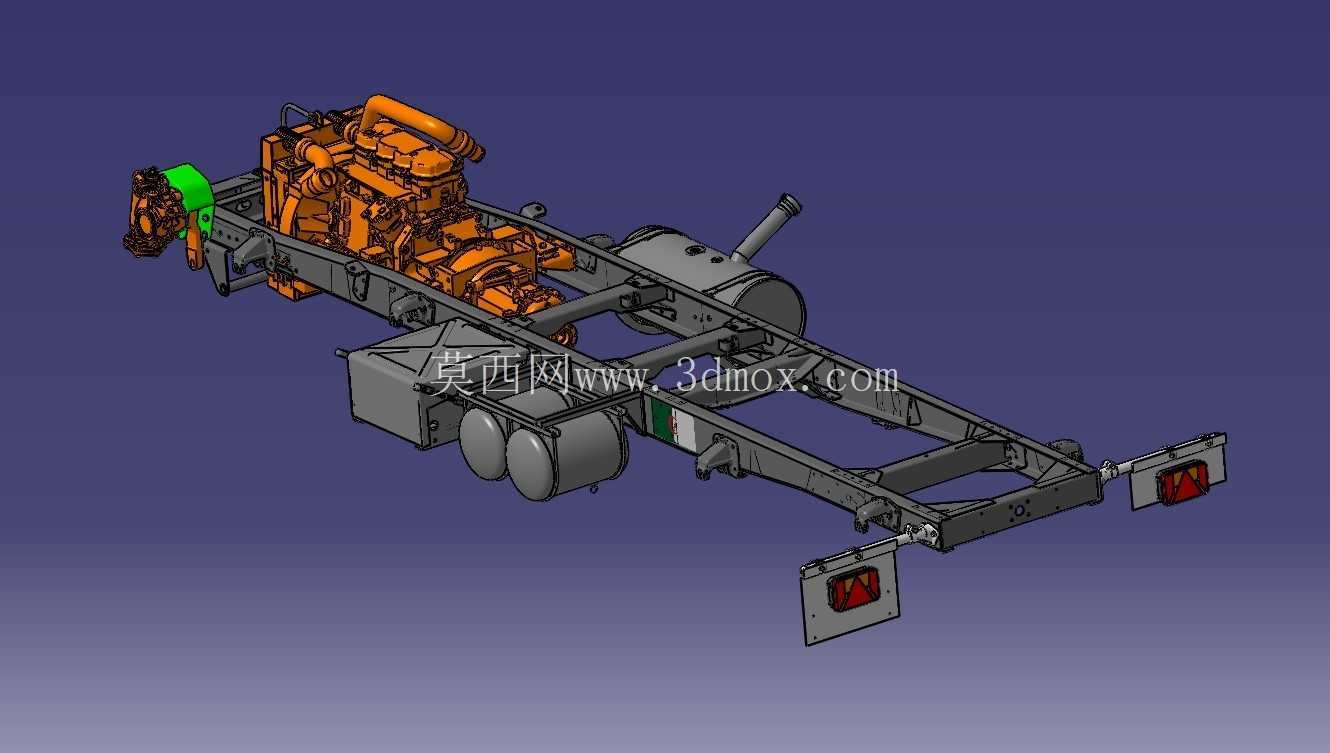

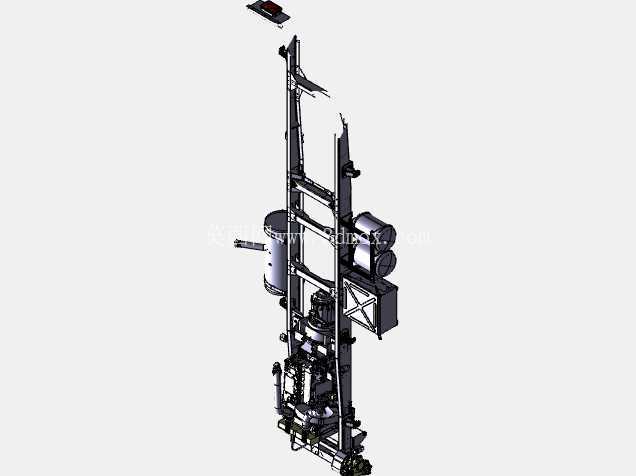

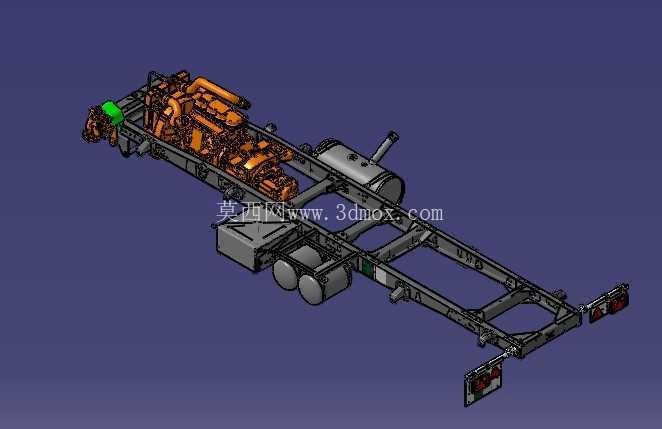

　　从结构布局来看，该底盘采用商用车经典的边梁式梯形车架设计，两根平行布置的冲压纵梁沿整车纵向延伸，多根横梁通过螺栓或铆接形式与纵梁连接，形成抗扭抗弯的框架结构。纵梁上预留了标准化的安装孔位，可适配不同轴距、不同上装形式的改装需求，前端预留发动机悬置安装点，中部布置传动轴通行空间，后部预留车桥、悬架以及货厢副车架的连接接口。车架的宽度、纵梁截面高度以及横梁间距都按照中型载货汽车的承载等级设定，能够满足150马力动力等级下的总质量承载要求，安装边界清晰，上装设计人员可直接依据纵梁上平面的孔位坐标完成副车架的搭接设计。

　　动力总成集中布置在车架前段，发动机、离合器与变速器组成的动力模块通过三点或四点悬置软垫固定在车架前端，这种悬置布置方式能够有效隔离发动机工作产生的振动，避免振动直接传递到车架引发整车共振。发动机周边的进排气管路、冷却系统连接接口、燃油供给管路都在模型中完成了空间排布，管路走向避开了高温排气区域与运动干涉区域，维修保养所需的操作空间也在布置阶段预留到位。变速器输出端朝向车架后方，为传动轴的安装留出合理的夹角空间，避免车辆行驶过程中传动轴因角度过大产生振动损耗。

　　行驶系统部分，前后车桥分别通过悬架元件与车架连接，前桥承担转向与前部承载功能，后桥作为驱动桥将传动轴传递的扭矩转化为车轮的驱动力。车桥两侧的车轮安装位、制动气室连接位、钢板弹簧或空气悬架的安装座都按照实车装配关系建模，悬架的跳动行程空间在三维环境中可直接进行运动校核，确认车轮上下极限跳动时不会与车架、货厢以及周边管路发生磕碰。车架侧面挂载的圆柱形储气筒与燃油箱，分别为制动系统提供压缩空气储备、为发动机储存燃油，罐体通过抱箍支架固定在纵梁外侧，支架的安装位置避开了车架受力集中的区域，同时保证罐体离地高度满足通过性要求，不会在车辆经过颠簸路面时发生剐蹭。

　　制动系统的气路管路沿车架纵梁内侧排布，从空压机输出的压缩空气经储气筒稳压后，通过制动阀分配到前后车桥的制动气室，管路采用分段固定方式，每隔一段距离设置管夹固定，避免车辆行驶过程中管路晃动磨损。电气线路则与气路分开布置，远离高温排气部件，线束外部预留防护波纹管的安装空间，后尾灯与接线端布置在车架尾部两侧，符合道路车辆的安全法规要求。转向系统的传动杆件从驾驶室下方的转向机延伸至前桥转向节，杆件的运动轨迹在模型中可完成全转角校核，确认转向过程中杆件不会与悬架、车架发生运动干涉。

　　在设计思路层面，该底盘完全遵循平台化、通用化的商用车开发逻辑，所有外连安装接口都采用行业通用的尺寸标准，既可以直接搭载栏板货厢成为普通载货汽车，也可以拆除后部多余部件后改装为洒水车、环卫车、工程救援车等专用车辆。整车的轴距、前后悬长度、离地间隙等关键边界尺寸都在三维模型中得到准确还原，设计人员在开发上装时无需重新测绘底盘，即可直接获取所有安装点的三维坐标，大幅缩短专用车的改装开发周期。同时模型中各部件的装配层级清晰，紧固件、悬置软垫、连接支架等细节都完整保留，能够直接用于装配工艺指导、维修拆装培训以及底盘结构原理演示，帮助工程人员快速理解中型卡车底盘的动力传递路线与载荷传递路径。
