集成式5立方柴油储供单元配10英尺集装箱

　　这套集成储供油单元的设计初衷，是解决野外作业场景下零散设备燃油补给效率低、储油设施合规性差、转场搬迁成本高的痛点，常见于偏远矿区施工点、野外路桥作业面、临时应急保障站点、林区采伐作业区这类没有固定加油管网覆盖的场景，相比传统零散摆放的储油桶、临时焊接储油罐，它把储油、加注、安防、转运所有功能整合在标准10英尺集装箱边界内，完全匹配现有公路、铁路集装箱运输的固定尺寸规范，转场时不需要额外拆解管路、拆装附属设备，整体吊装即可完成转场移位，落地接好静电释放装置就能直接投入使用，大幅缩短临时供油站点的布设周期。

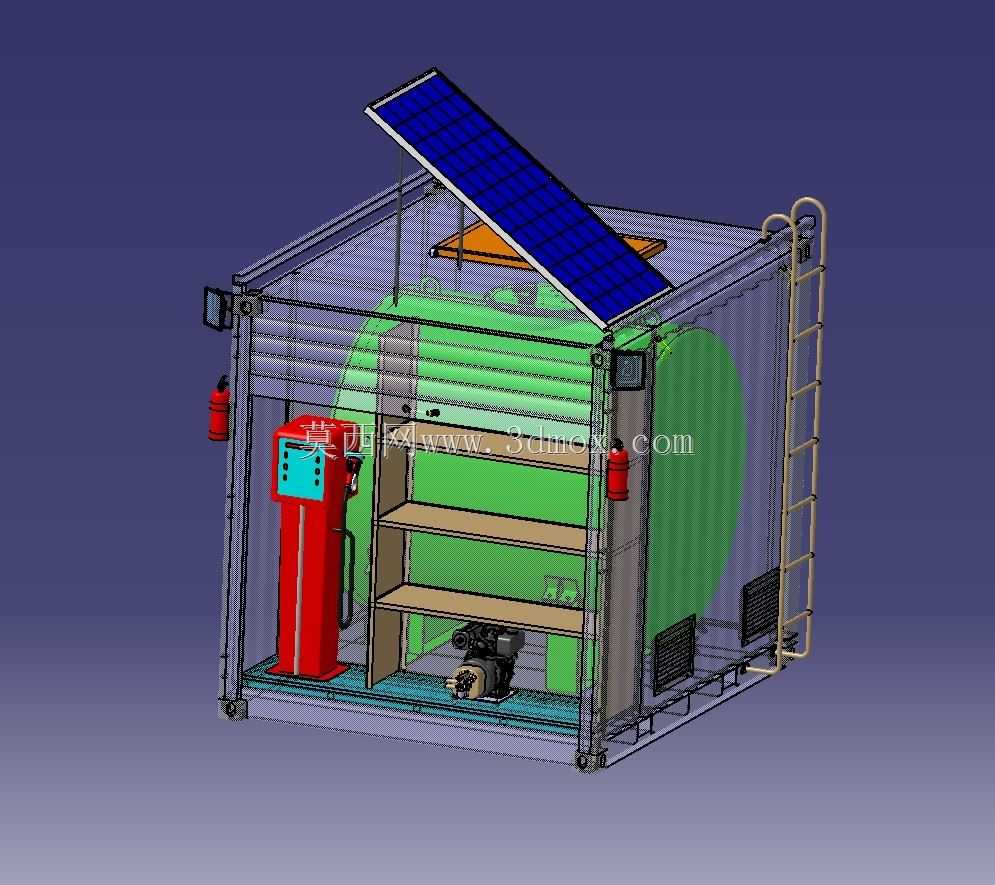

　　从结构布局来看，整套单元以标准10英尺集装箱的外框作为承载主体，外部尺寸完全遵循标准集装箱的安装边界，角件位置与通用集装箱吊具、运输车辆的锁固点位完全匹配，不需要额外制作转接工装就能完成吊装、固定、运输作业。箱体内部核心承载件是5立方卧式柴油储罐，罐体采用鞍座式支撑结构固定在集装箱底板的承重梁上，支撑位置做了局部加强处理，避免运输过程中罐体晃动产生的交变应力破坏箱体底板结构，罐体与鞍座之间垫有减震胶垫，既能缓冲运输途中的颠簸冲击，也能避免罐体与金属支座直接接触产生的电化学腐蚀。

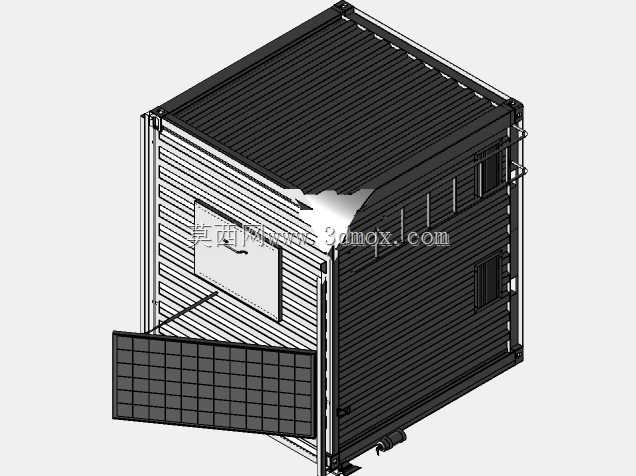

　　箱体顶部设置了可向上翻起的太阳能供电板，翻起角度可根据作业区域的纬度调整，整套单元的加注控制、照明、安防监测设备的供电完全由这套光伏系统搭配内置储能模块提供，不需要外接市电就能独立运行，适配无电网覆盖的野外作业场景。箱体侧面外置了独立的加油机组，加油枪、计量装置、操作面板全部集成在加油机组的防爆壳体内，操作人员不需要进入集装箱内部就能完成加油操作，加油作业区的地面做了防滑、防渗漏集液设计，滴漏的燃油会汇集到集液槽内统一收集处理，避免燃油渗漏污染作业场地土壤。

　　箱体外侧配置了直爬梯，方便运维人员定期登顶检查太阳能板、罐体顶部的呼吸阀、人孔、液位检测装置，爬梯的踏步做了防滑齿处理，扶手与箱体框架做了等电位连接，避免静电积累带来的安全隐患。箱体内部在罐体侧面设置了多层置物托架，可以存放常用的加油枪配件、消防器材、运维工具，不需要额外配置工具储物柜；箱体侧壁挂装了手提式干粉灭火器，对应罐体、加油机组两个重点风险区域，满足临时储油设施的消防配置要求。

　　设计过程中重点考量了不同场景下的适配性：箱体侧壁设置了可开合的通风百叶，正常作业时百叶开启保证箱内空气流通，避免油气积聚达到爆炸临界浓度，运输或者极端雨雪天气时可以关闭百叶，防止雨水、沙尘进入箱内污染油品；罐体的液位监测采用机械式+电子式双重检测，电子液位信号可以传输到箱体外侧的操作面板，方便操作人员实时查看剩余油量，机械液位计作为冗余备份，避免电子元件故障时无法获知罐内液位情况；所有穿过箱体壁的管路、线缆都做了防爆密封处理，密封件采用耐油橡胶材质，既可以防止箱内油气外泄，也能阻挡外部雨水、沙尘侵入。

　　在安装边界的把控上，整套单元的所有外附部件都没有超出标准集装箱的外轮廓尺寸，太阳能板翻折收起后完全贴合箱体顶部，爬梯、加油机组的外沿都在集装箱角件的轮廓范围内，运输过程中不会出现超宽、超高的问题，适配普通货运平板车的装载要求；箱体底部的排污口设置在罐体最低位置，外接管路的接口全部采用标准快接结构，日常排污、取样、外接输油管路时不需要额外制作转换接头，运维操作的便捷性大幅提升。考虑到野外作业的复杂环境，箱体所有外露金属件都做了防腐喷涂处理，涂层耐候性满足户外长期暴晒、雨淋、盐雾环境下的使用要求，不会因为短期户外使用就出现涂层脱落、构件锈蚀的问题。
