轧机V型轴承座总成承载支撑结构

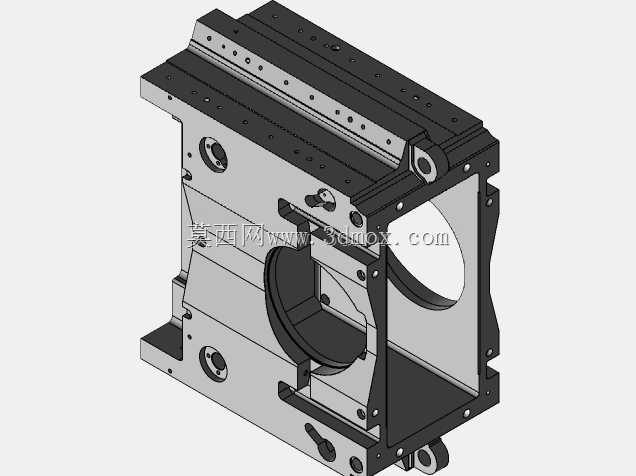

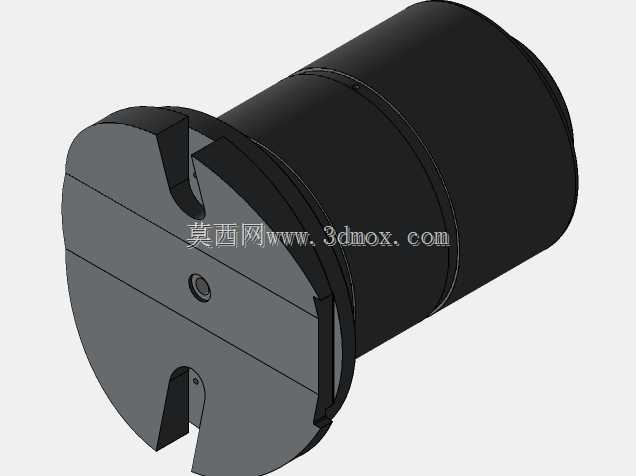

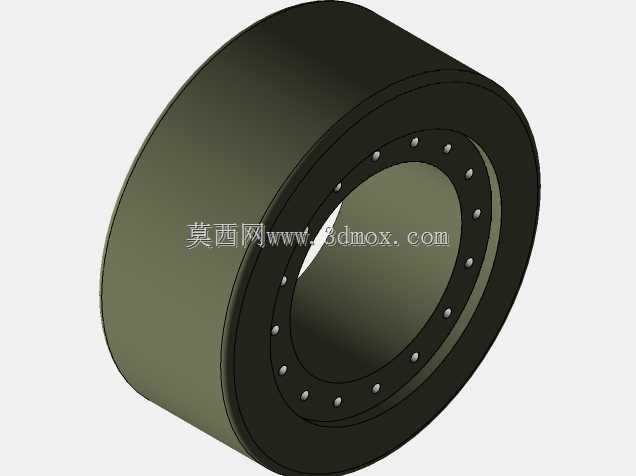

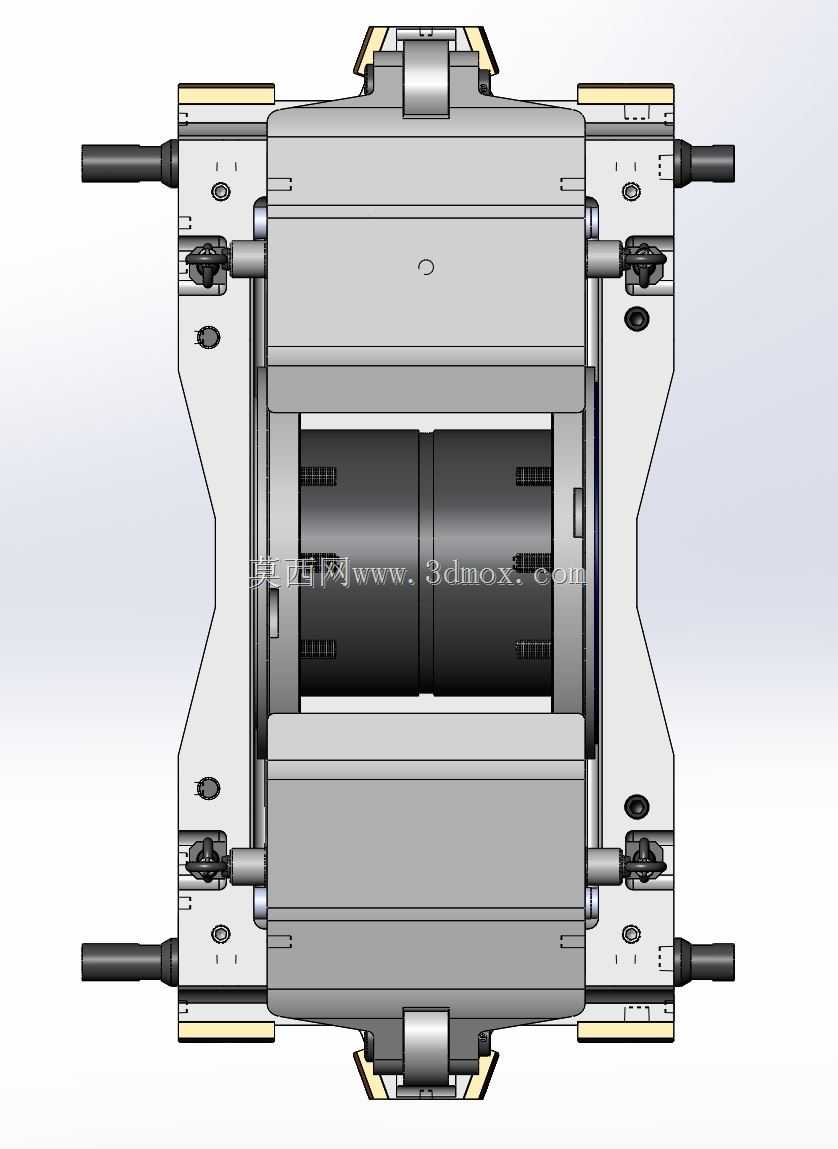

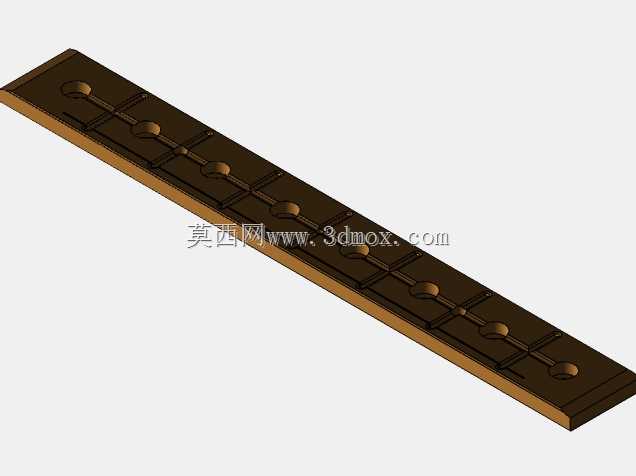

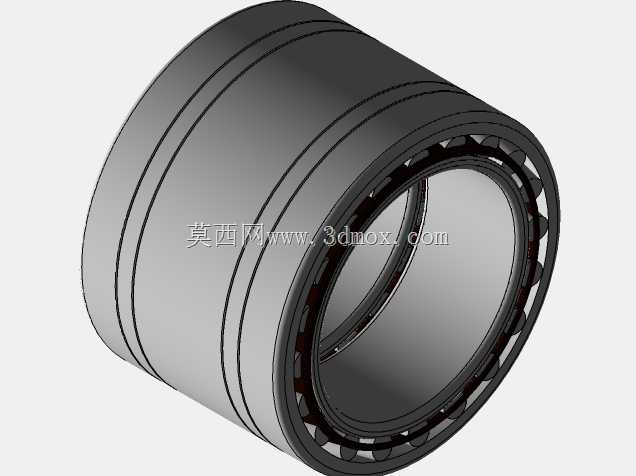

　　该套轴承座总成面向冶金轧制生产线的重载工况设计，核心作用是为轧辊轴端提供稳定的回转支撑与径向、轴向定位，常见布置于热轧、冷轧机组以及型钢轧线的牌坊窗口内部，直接承担轧制过程中产生的巨大轧制力与冲击载荷。整体结构采用对称式V型配合布局，底座主体为宽厚的箱型焊接与机加工复合结构，主承载面经过精加工保证平面度，中部开设大尺寸轴承容纳腔，用于装配剖分式或整体式滚动轴承，腔体两侧设置加强筋板，将轧制载荷均匀分散至底座安装面，避免局部应力集中导致的基座变形。

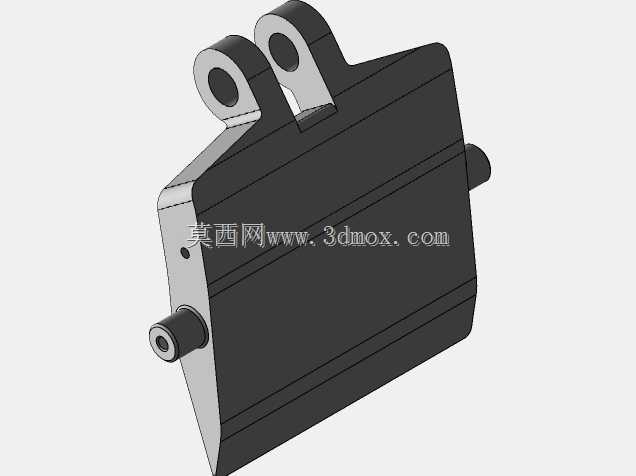

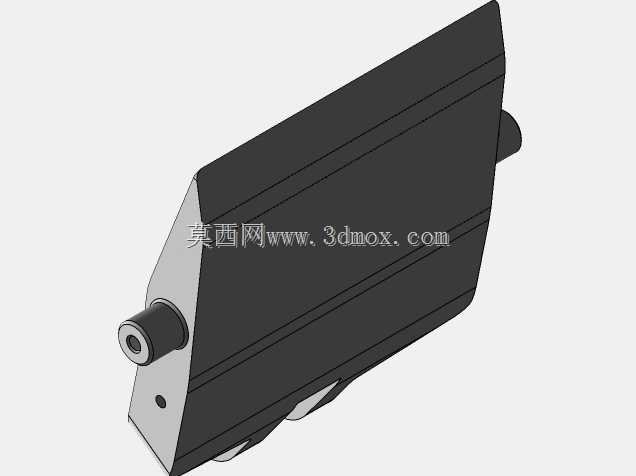

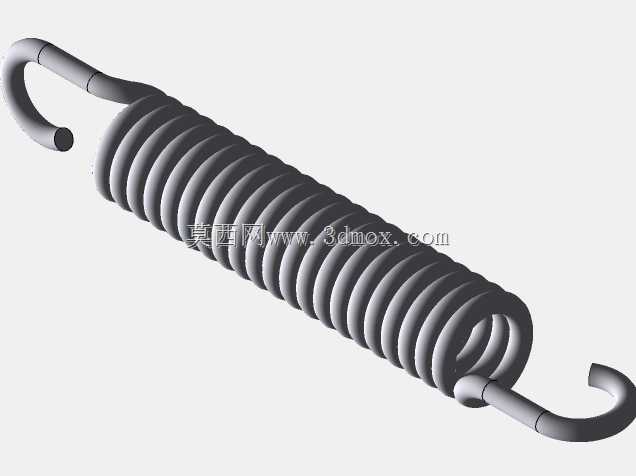

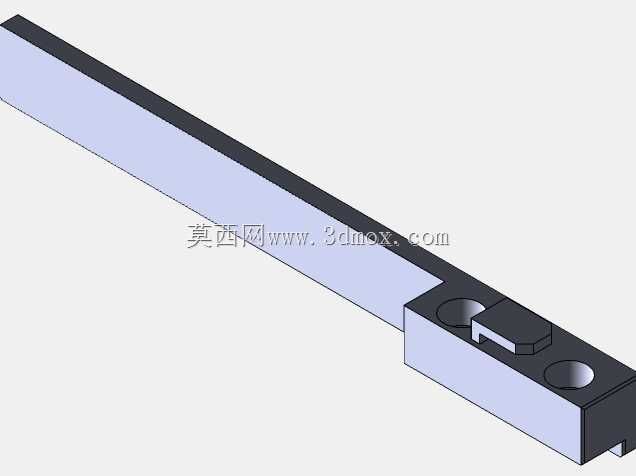

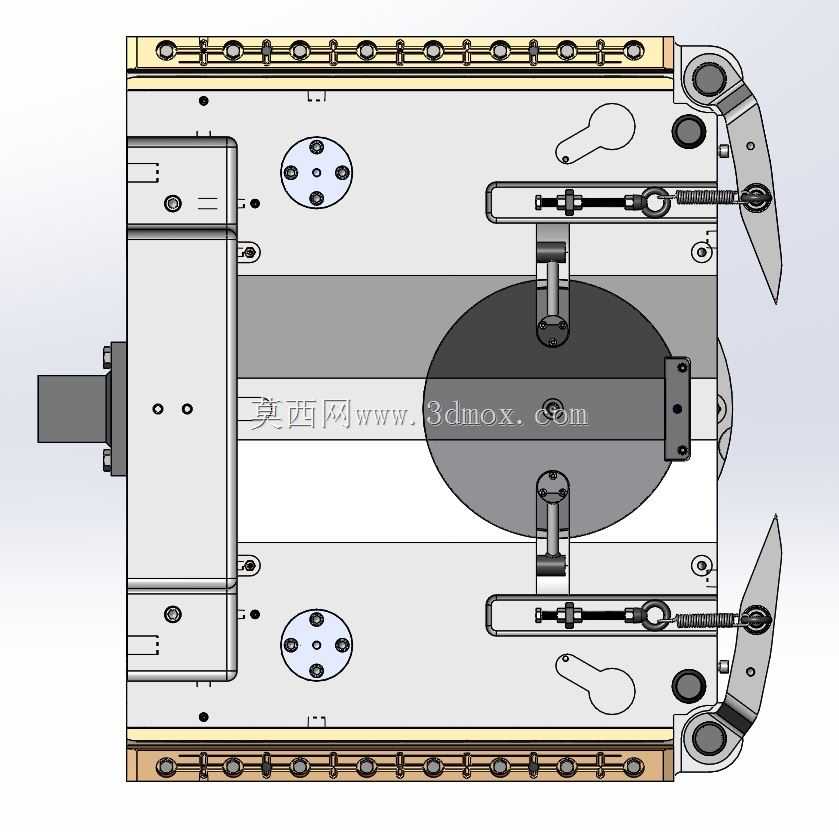

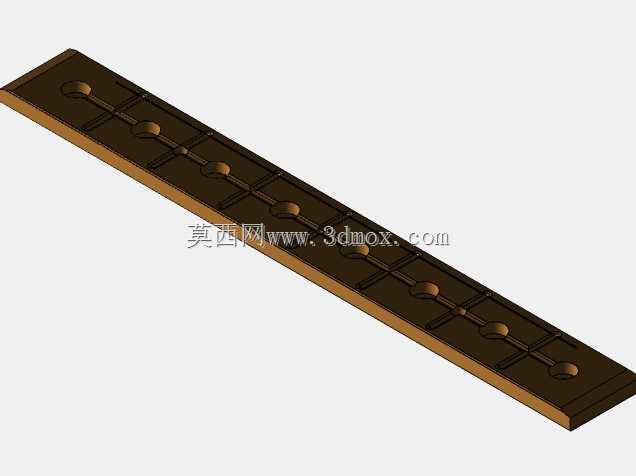

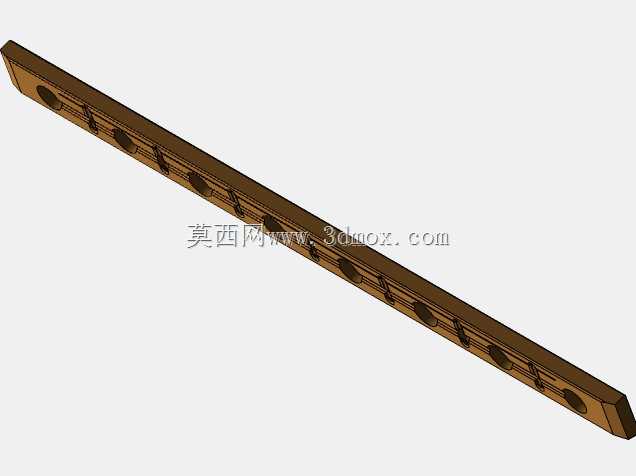

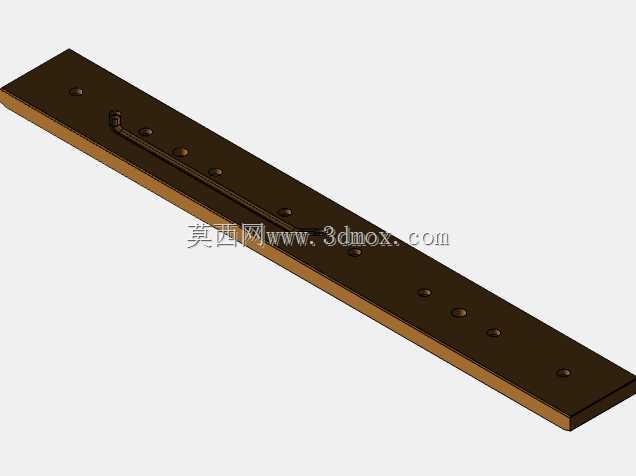

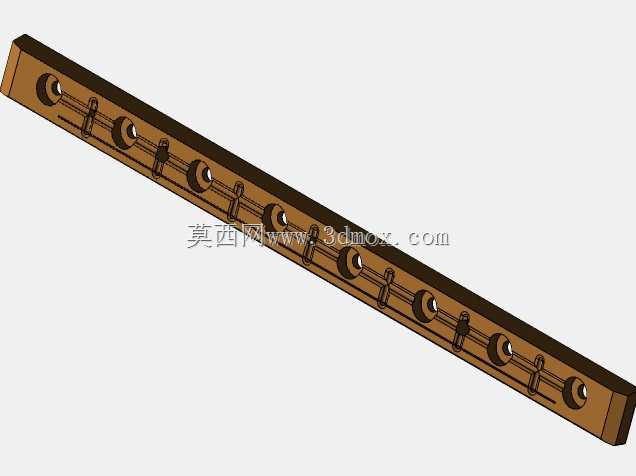

　　从安装边界来看，总成底部为平直安装基面，沿长度方向均布多组紧固螺栓孔，可直接通过高强度螺栓与轧机牌坊底座或升降调整垫铁组锁紧；底座两端延伸出带铰接孔的摆臂式压紧机构，臂体配合螺旋压缩弹簧与调节螺杆，能够在轴承座装入牌坊窗口后实现侧向预紧与间隙补偿，轧制过程中可缓冲轧辊弹跳带来的轴向窜动，换辊作业时松开锁紧螺母即可翻转摆臂，快速释放轴承座约束，大幅缩短换辊停机时间。

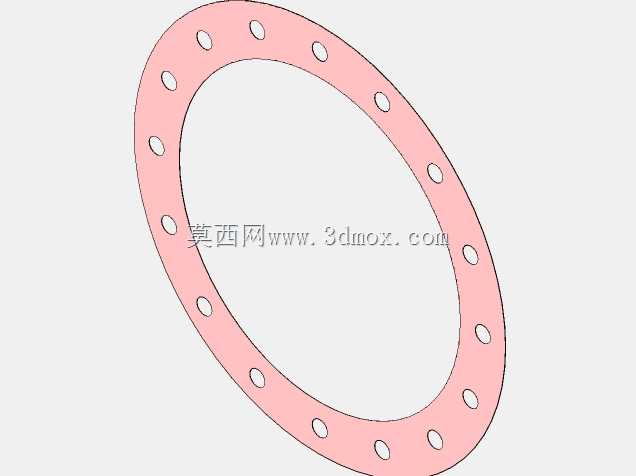

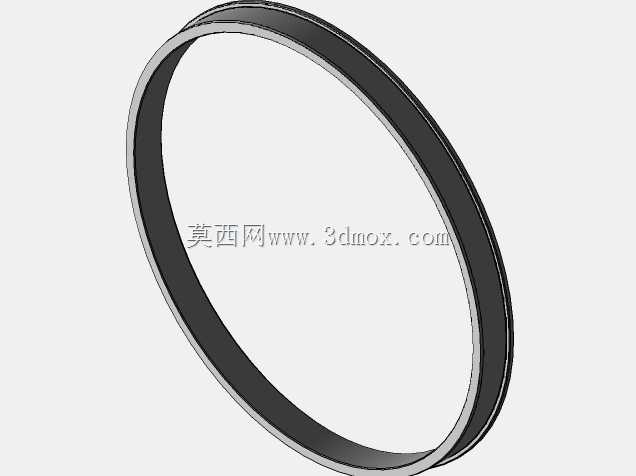

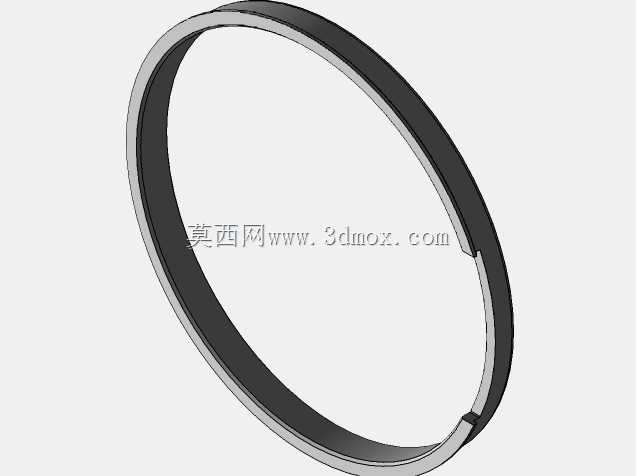

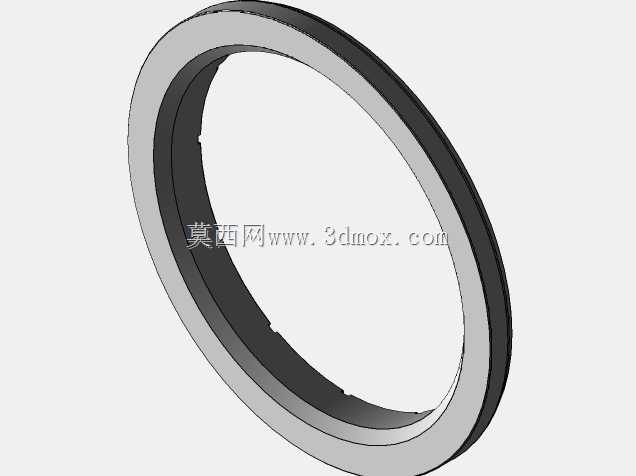

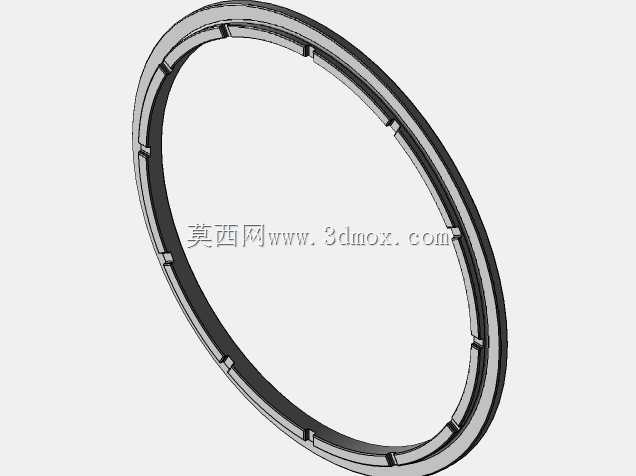

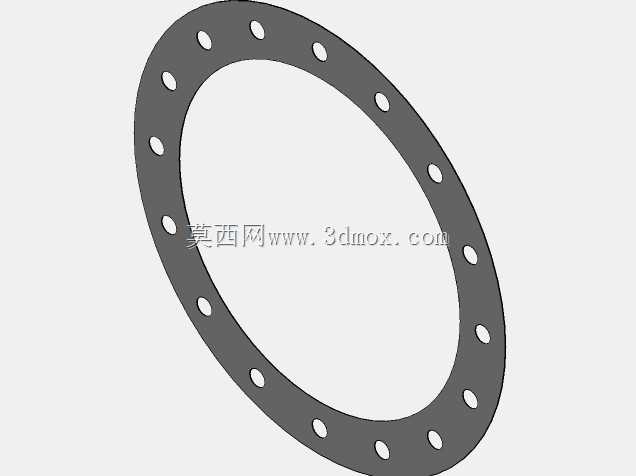

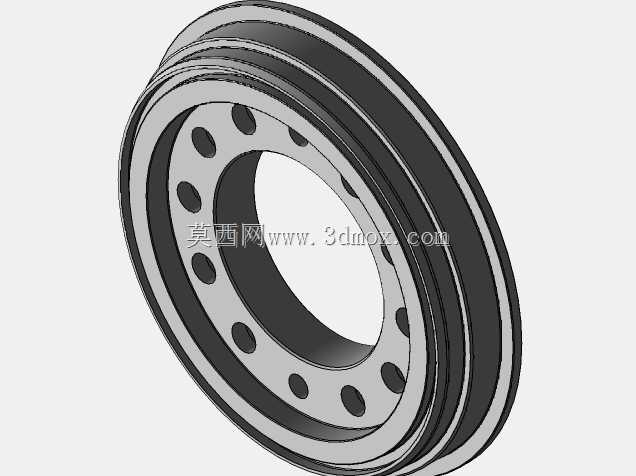

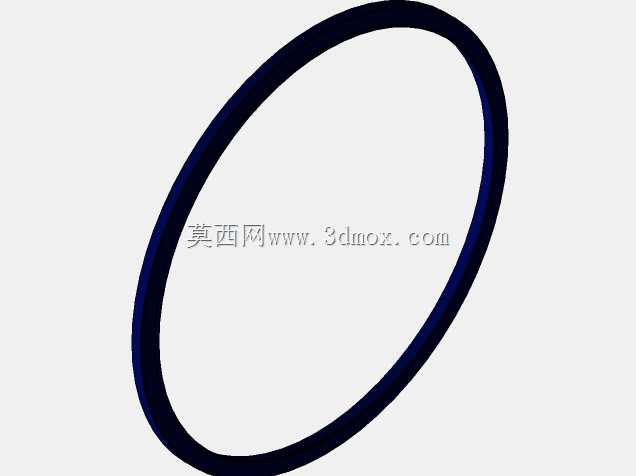

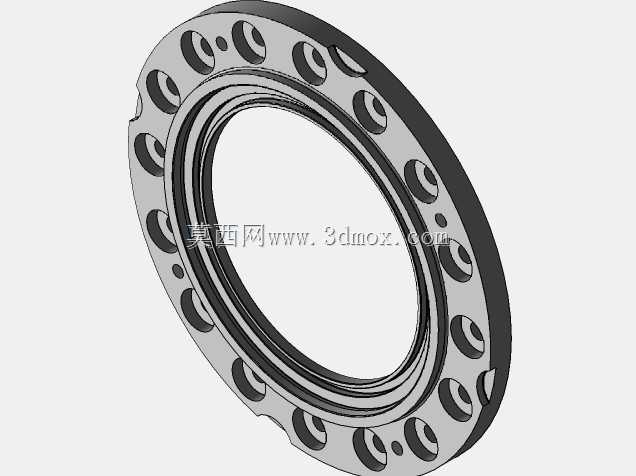

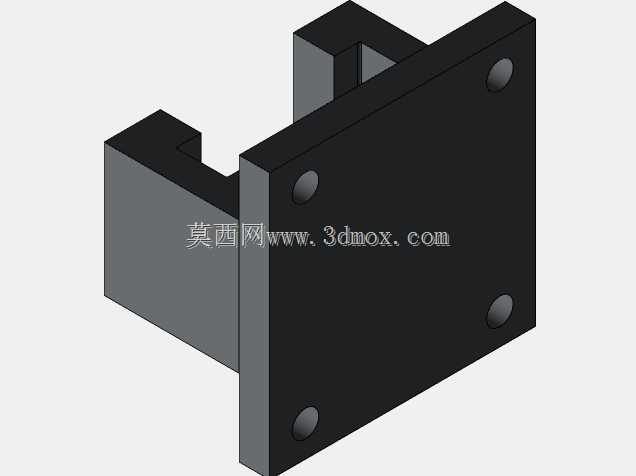

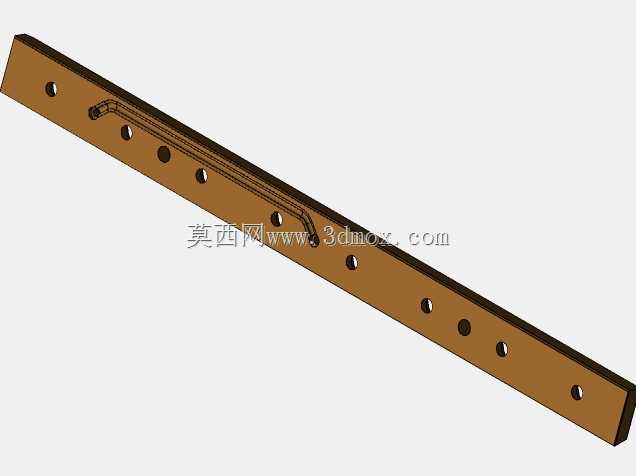

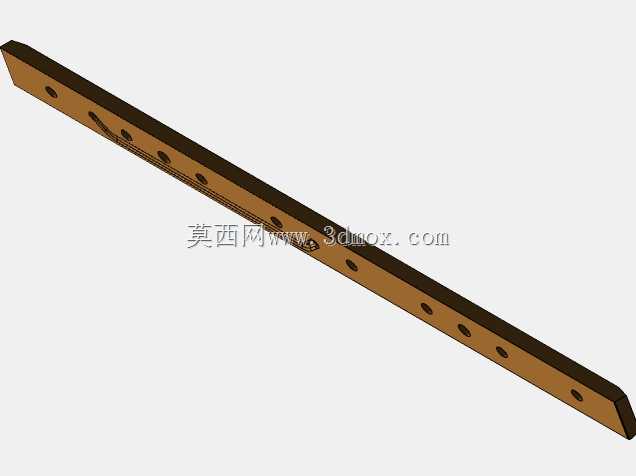

　　结构设计上，V型定位面设置在轴承腔与牌坊配合的接触面处，V型导向结构可在轴承座吊装入位时自动对中，抵消安装过程中的对位偏差，保证轧辊轴线与轧制线的垂直度要求。底座上下两侧排布的多组定位销孔与连接螺孔，用于配套安装轧辊冷却水管托架、油气润滑管路固定座以及轧辊端面密封压盖，腔体周边预留的环形密封槽可嵌入迷宫密封或毡圈密封，阻挡轧制过程中飞溅的氧化铁皮、冷却水与乳化液侵入轴承滚道，延长轴承服役寿命。

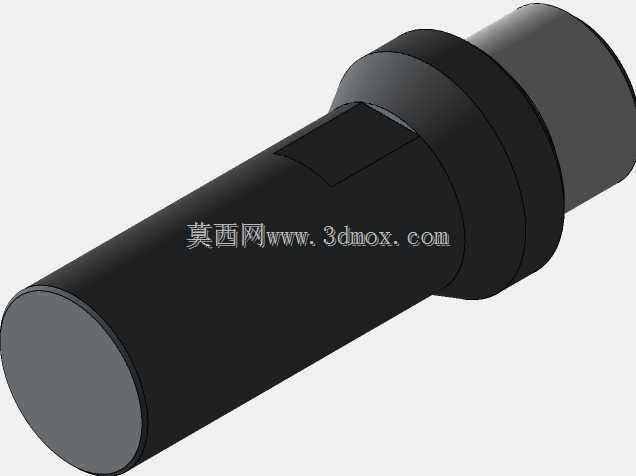

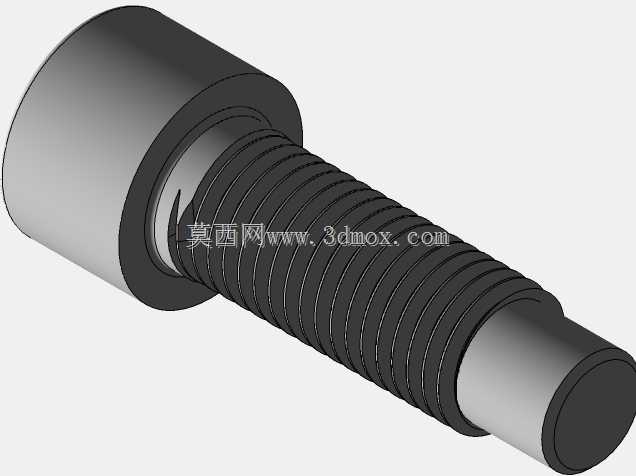

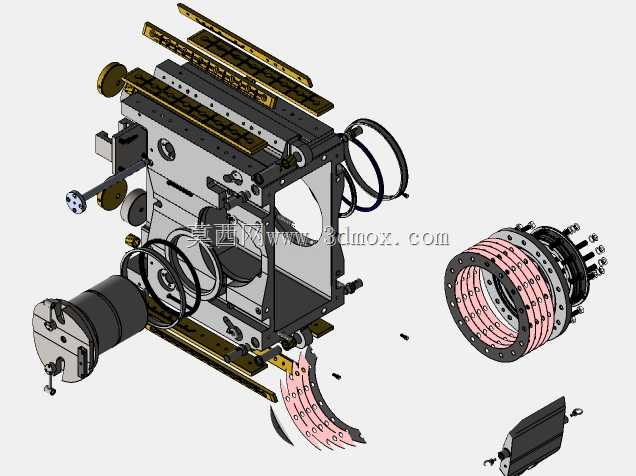

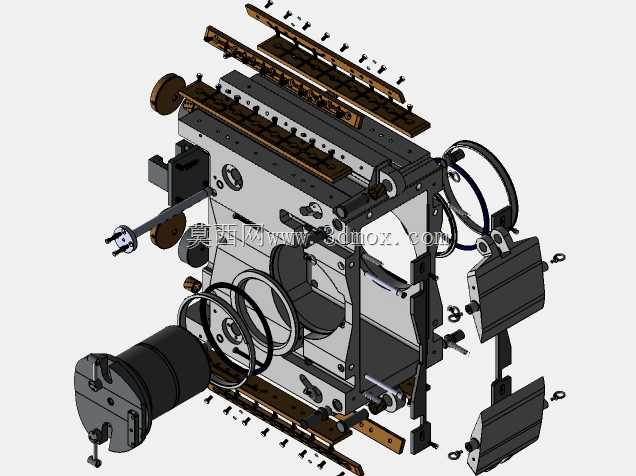

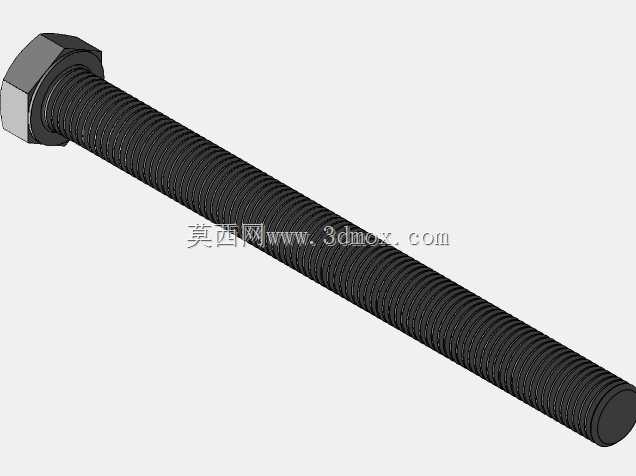

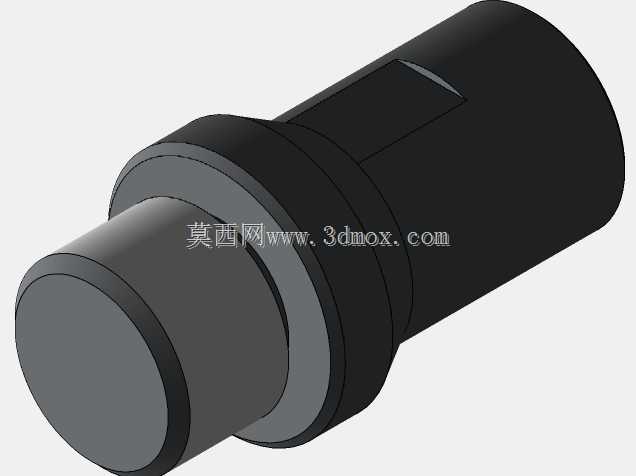

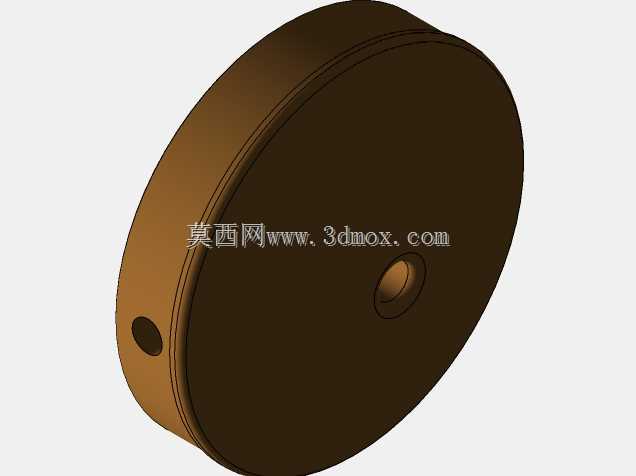

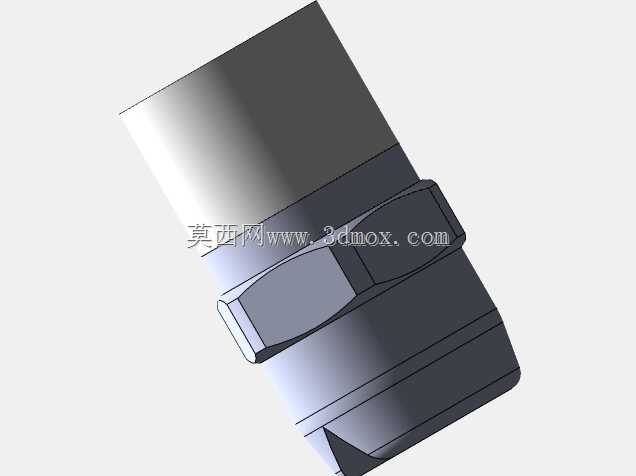

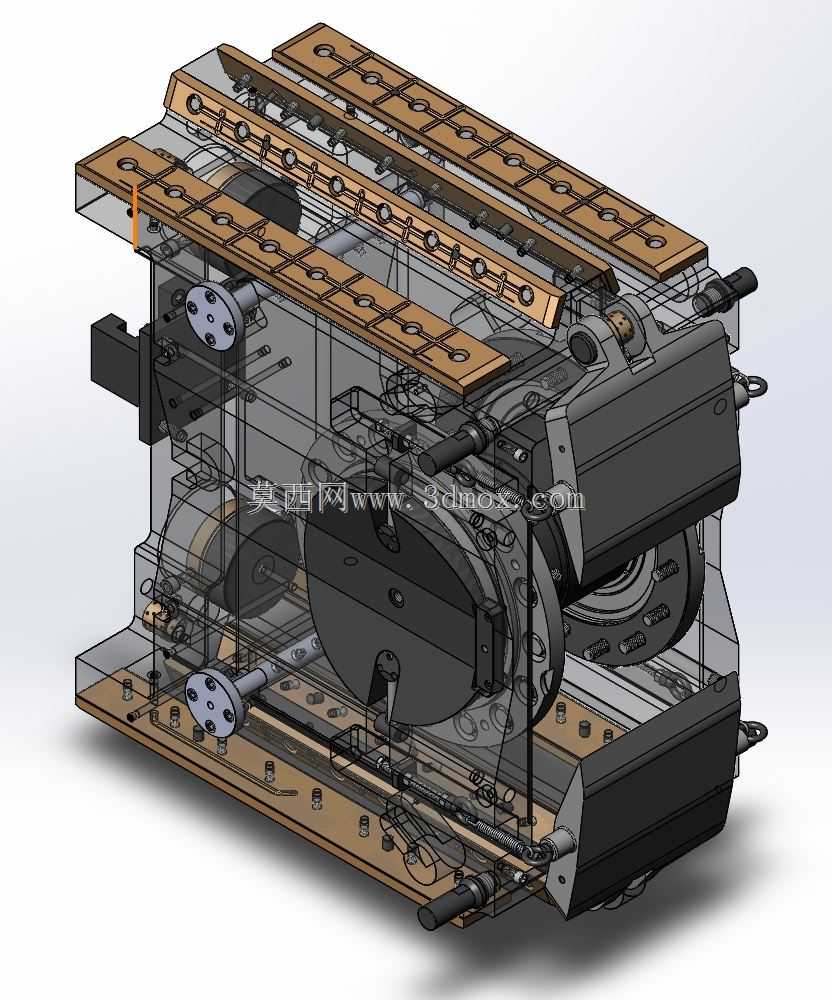

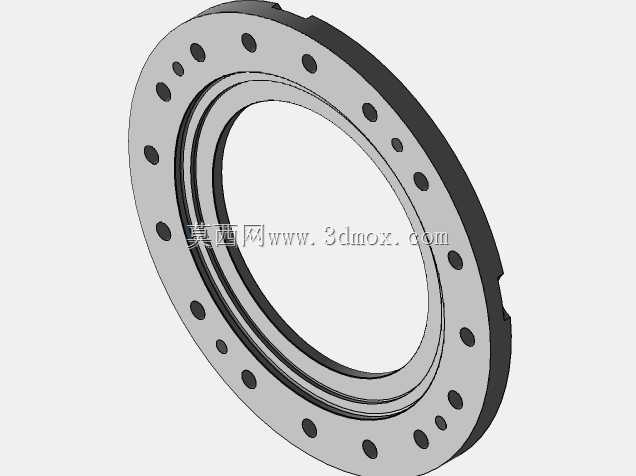

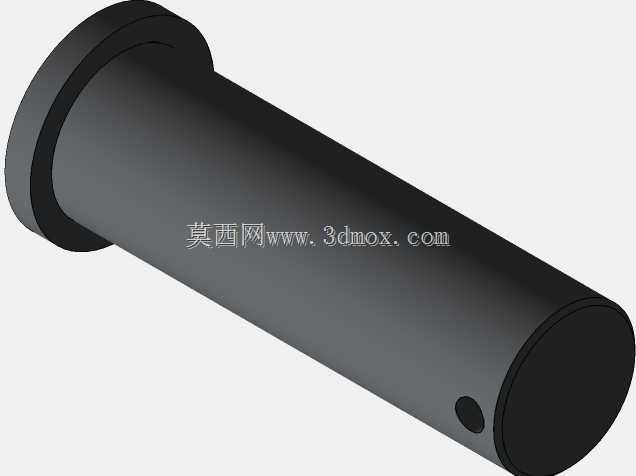

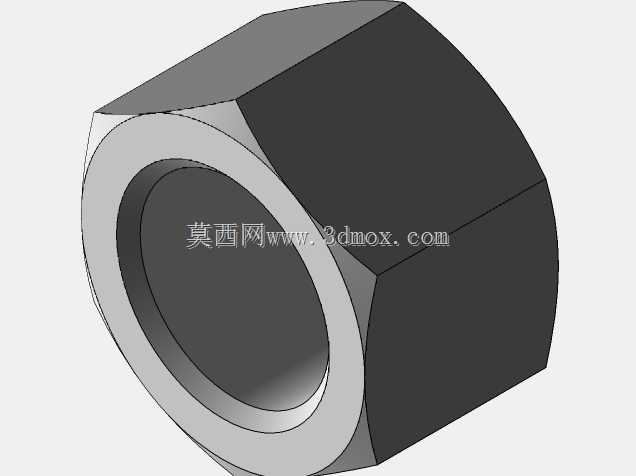

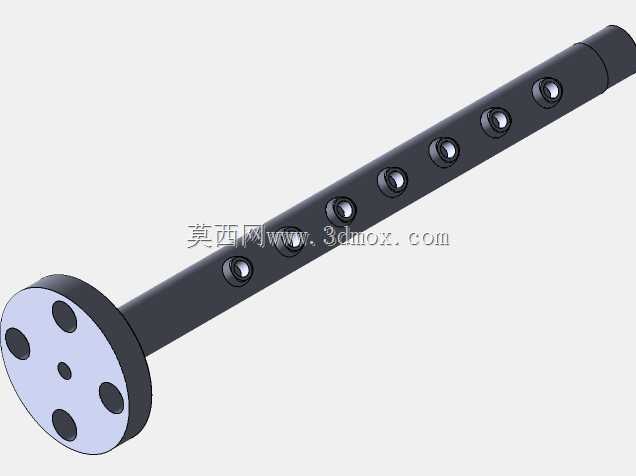

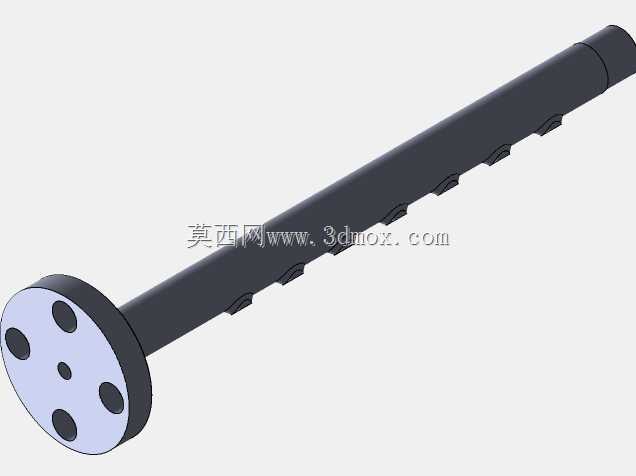

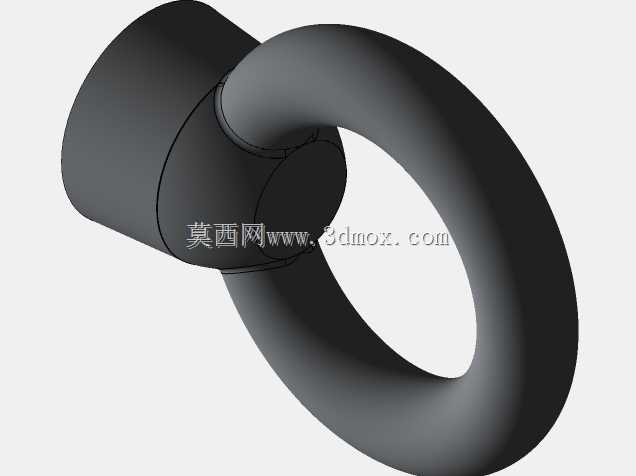

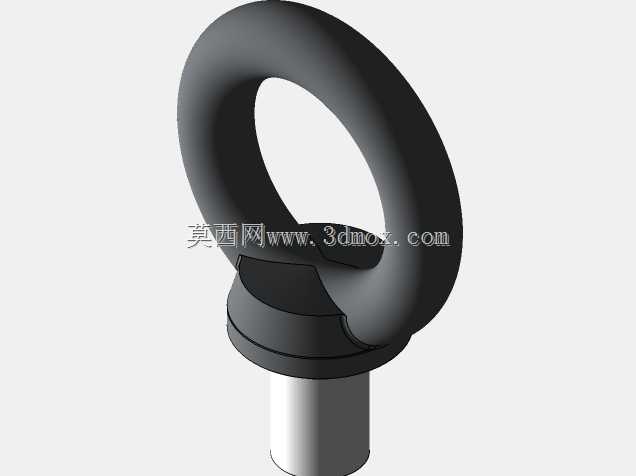

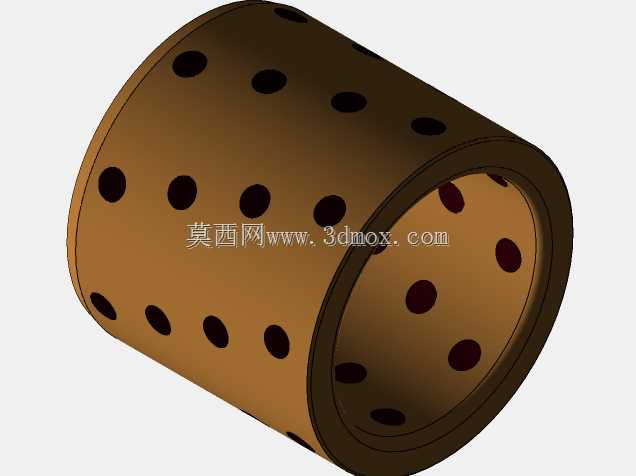

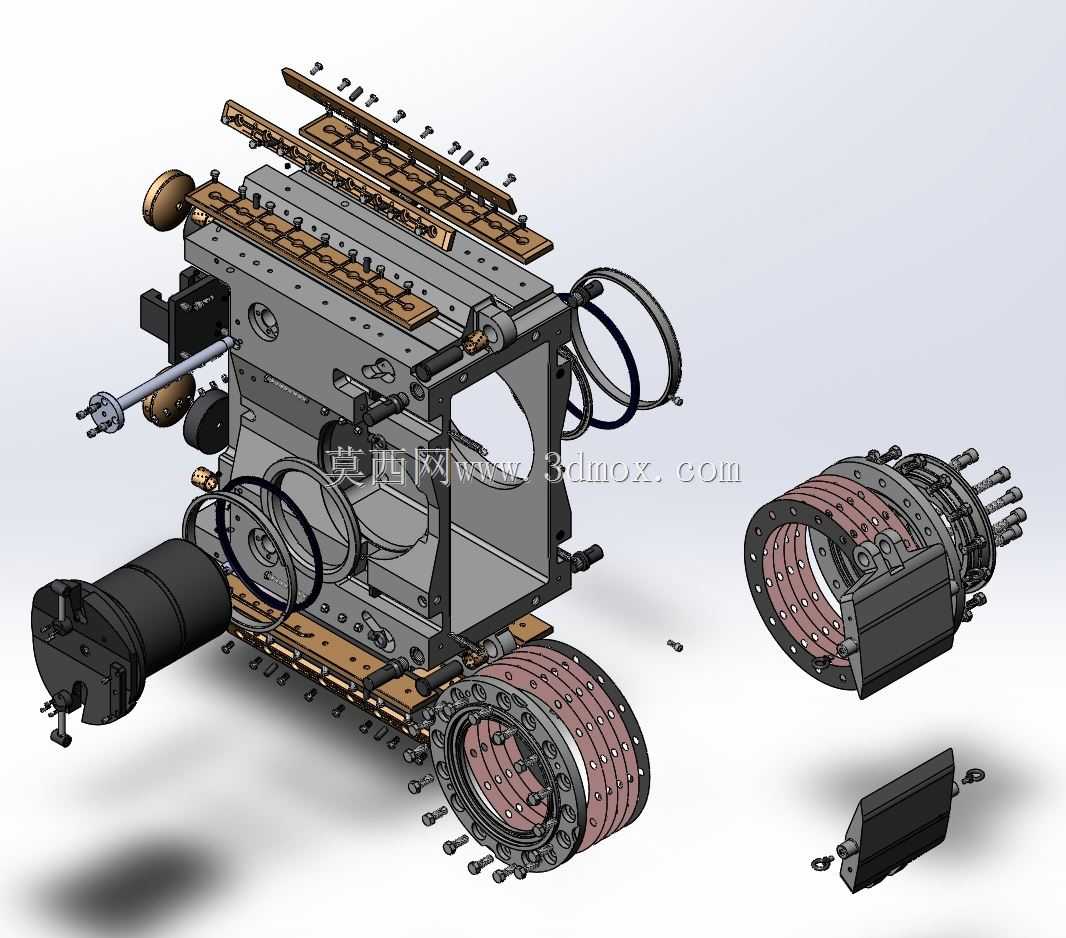

　　建模过程中完整还原了所有装配层级：包含主基座、上下轴承端盖、锁紧摆臂、铰接销轴、压紧弹簧、调节螺杆、定位销、紧固螺栓等全部零件，各配合面的公差配合关系按照重型机械设计规范设定，轴承腔与轴承外圈采用过渡配合，轴颈配合位与内圈采用过盈配合，摆臂铰接孔与销轴采用间隙配合保证转动灵活性。工程人员可直接参考该结构开展轧机轴承座的改型设计，校核安装窗口尺寸时，需重点确认底座总宽度与牌坊内侧窗口的间隙量、底部螺栓孔的孔距与现场基础螺柱的匹配度，同时预留两侧摆臂翻转所需的操作空间，避免换辊时臂体与牌坊立柱发生运动干涉。针对不同轧制吨位的工况，可在该结构基础上调整基座腹板厚度、加大轴承腔内径以适配更大规格的轧辊轴承，弹簧压紧机构的刚度也可根据轧制力波动范围匹配选型，保证支撑系统在重载冲击下仍能保持稳定的定位精度。
