壁挂式加强筋承重三角支架结构设计

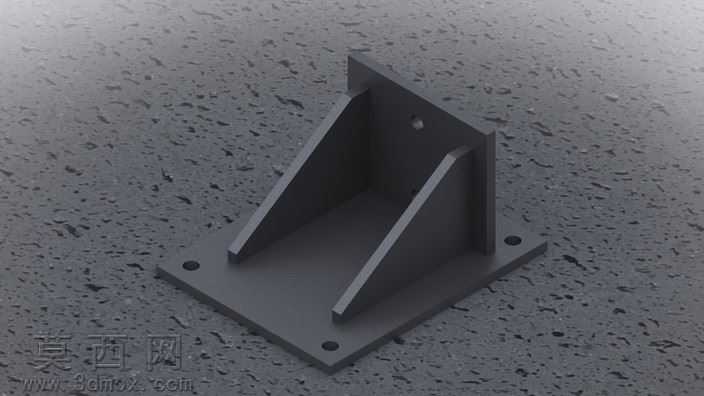

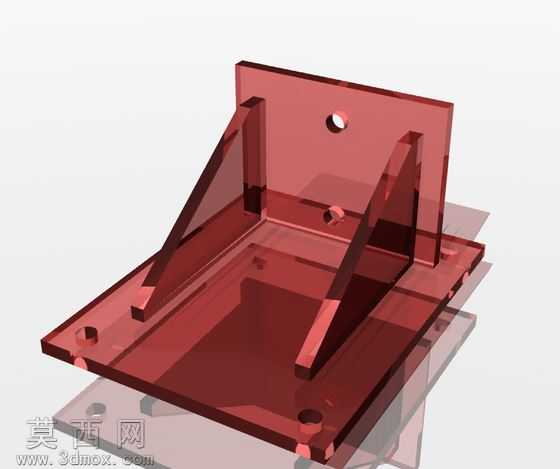

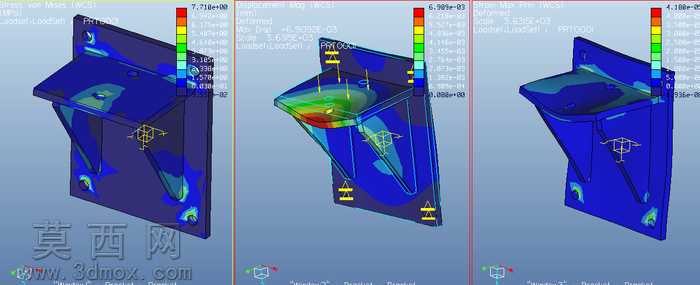

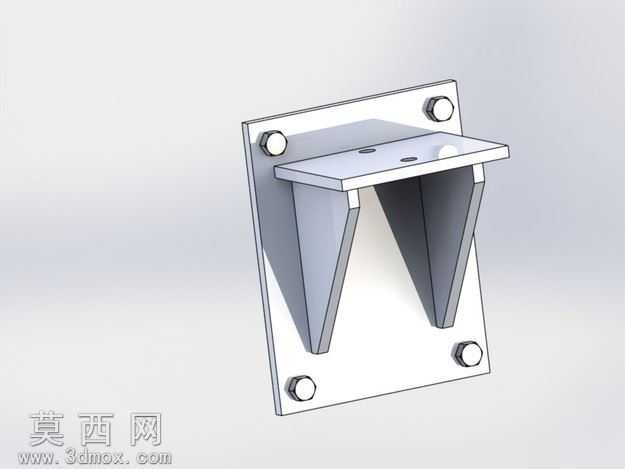

本作品为壁挂式承重三角支架的三维建模设计，整体采用一体化组合式结构设计，建模过程中优先保障结构力学合理性与实际安装适配性，先完成基准面搭建，绘制壁挂安装底板的轮廓草图，底板为矩形平板结构，预留四个对称分布的安装通孔，孔位间距按照常规墙面安装的标准间距设置，保障安装时的受力均匀性。完成底板建模后，搭建顶部承载平台的基准，承载平台为水平放置的矩形平板，平台表面预留两个定位安装孔，用于固定上方需要承载的构件，平台与壁挂底板呈垂直装配关系，二者的连接位置做了微小的圆角过渡处理，避免应力集中问题。核心的加强支撑部分采用双三角筋板结构，两块对称分布的三角形筋板分别连接壁挂底板与顶部承载平台，筋板的斜边做了等厚度处理，厚度与底板、承载平台保持一致，筋板与两个平板的连接位置均添加了焊接工艺对应的圆角特征，还原实际五金支架的焊接加工形态，保障结构的承重能力。材质渲染阶段，壁挂底板与筋板采用喷砂哑光金属材质，模拟铸铁或镀锌钢材的表面质感，顶部承载平台采用稍深的哑光金属漆面，区分不同加工面的视觉效果，渲染时添加柔和的环境光，突出金属构件的厚重感与结构轮廓，清晰展现各部分的连接关系与厚度参数。设计思路上参考了工业承重支架的力学特性，三角支撑结构能够将顶部承载的竖向荷载有效传递到壁挂底板上，分散安装孔位的受力，避免局部荷载过大导致的变形或脱落，双筋板的设计相比单筋板拥有更好的抗侧向扭转能力，适合在墙面安装后承载较重的设备或置物平台，所有孔位的尺寸、板材的厚度都参考了通用五金支架的行业标准，建模过程中对各装配面做了共面处理，不存在干涉问题，可直接用于结构力学模拟分析、加工出图参考，也可作为机械结构教学的演示模型，帮助理解三角支撑结构的受力原理与壁挂类五金件的设计要点。
