注塑预埋M5规格铜质滚花螺纹嵌件

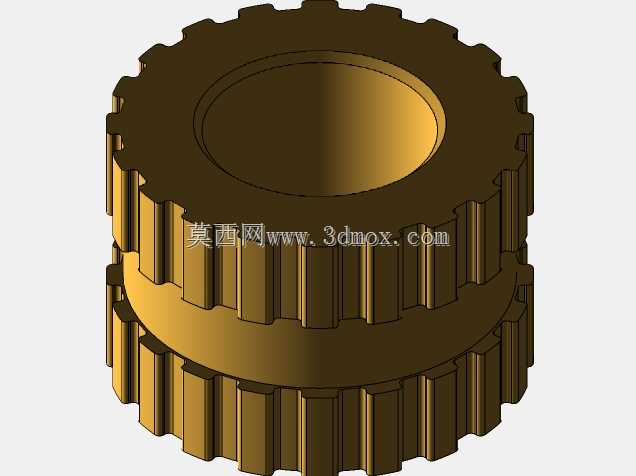

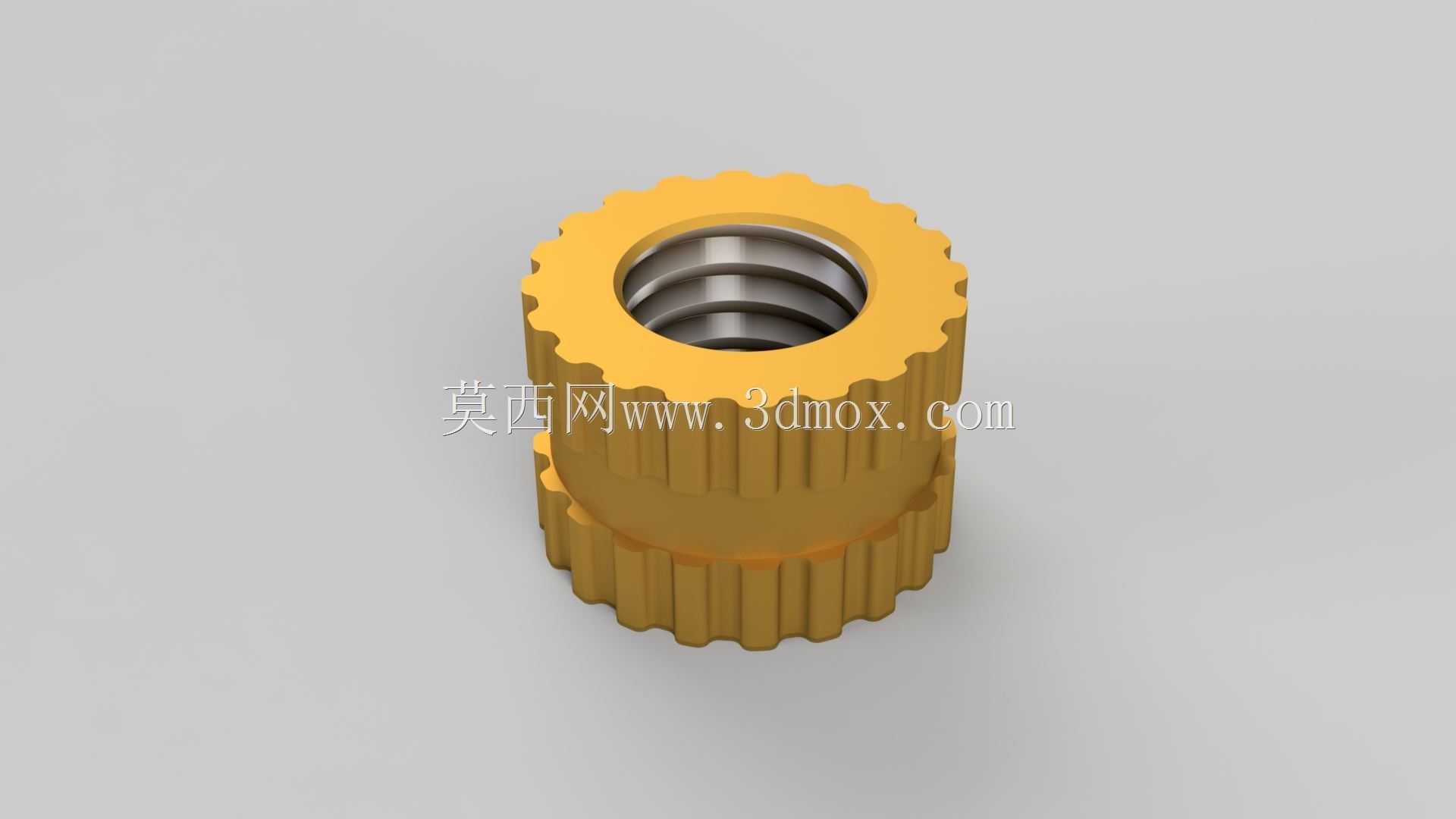

　　这类带内外螺纹的铜质嵌件，最常出现在热塑性塑料壳体的连接结构里，日常接触的家电外壳、工控接线盒、新能源车载塑料结构件、消费电子塑胶中框上，但凡需要反复拆装螺纹连接、又不能直接在塑料本体上攻丝的位置，基本都会用到这类嵌件。很多刚接触结构设计的工程师容易忽略嵌件的选型细节，总觉得只要内螺纹规格对了就能用，实际在注塑预埋或者超声波压装的场景里，嵌件的外圈结构直接决定了连接后的抗扭拔脱能力。这款M5规格的嵌件，外圈做了上下两段差异化的直纹滚花设计，靠近端部的滚花齿距更密，中段做了环形的退刀凹槽，压入塑料基体之后，熔融的塑胶料会充分填充到滚花齿槽和环形凹槽里，冷却固化之后，不管是承受轴向的拉拔载荷，还是螺纹拧紧时的周向扭矩，

　　都不会出现嵌件跟转或者被拔出来的问题。从结构设计的逻辑来看，这类嵌件的内螺纹是标准的M5粗牙，有效啮合长度做到了5mm，刚好匹配常用的十字盘头螺钉、内六角圆柱头螺钉的拧入深度，既不会因为螺纹啮合太短导致滑牙，也不会因为嵌件整体过长占用过多的塑胶件壁厚空间，对于壁厚在8-12mm之间的塑料壳体来说，这个尺寸的安装边界刚好适配，不需要额外做局部的壁厚加厚来避让嵌件。实际选型的时候要注意，这类铜质嵌件的安装方式分两种，一种是注塑的时候直接把嵌件放在模具定位销上，跟塑胶料一体成型，另一种是塑胶件成型之后，通过热熔或者超声波焊接的方式把嵌件压入预制的安装孔里，两种安装方式对应的嵌件外圈公差略有区别，这款嵌件的滚花外径做了微锥设计，

　　压入端的直径比固定端小0.1mm左右，压装的时候更容易对准预制孔，压入到位之后，大直径段的滚花能充分跟塑胶孔壁过盈配合，加上环形槽的锚固作用，抗扭性能比光面压入的铜套高3倍以上。很多现场装配出的连接失效问题，追根溯源都是嵌件选型不对，比如用了光面铜套做预埋，螺丝拧到规定扭矩的时候嵌件直接跟转，或者滚花太浅，使用过程中受振动载荷慢慢松脱，这款嵌件的滚花齿高做了0.2mm，齿侧是垂直于嵌件轴线的直纹，周向的抗扭阻力足够，就算是用在需要经常拆装的检修口位置，反复拆装十次以上也不会出现嵌件松动的问题。另外从材质选择上，铜质的嵌件跟塑料的热膨胀系数差值比钢制嵌件小，在高低温循环的使用场景下，

　　不会因为热胀冷缩量差异太大导致嵌件周围的塑料出现应力开裂，尤其是户外使用的塑胶壳体，昼夜温差加上季节温度变化，铜嵌件的适配性要明显优于钢制或者铝制的嵌件。设计塑胶件连接结构的时候，还要注意嵌件安装端的塑胶料流动，这款嵌件的上下端面都做了微小的倒角，注塑的时候料流经过嵌件端部不会形成困气，也不会出现明显的熔接痕，避免嵌件周围的塑胶强度不足出现开裂。很多工程师做三维建模的时候，容易把嵌件的安装孔尺寸标错，要么孔做太大压入之后过盈量不够容易松，要么孔做太小压装的时候把塑胶柱撑裂，对应这款M5的嵌件，预制压装孔的直径建议做到6.8-6.9mm，压入深度跟嵌件长度保持一致，孔底做0.3mm的避让间隙，避免压装的时候嵌件顶到孔底导致装配不到位。如果是注塑预埋的场景，模具上的定位销跟嵌件内螺纹的配合间隙要控制在0.05mm以内，不然注塑的时候料流容易冲进螺纹牙里，导致后续螺丝拧不进去，还要额外做回牙工序，增加不必要的加工成本。这类嵌件除了用在塑胶件上，在一些薄型铝合金压铸件上也会用到，因为铝合金压铸件的壁厚如果太薄，直接攻丝的话螺纹牙数太少，连接强度不够，压入这类铜嵌件之后，能获得更长的螺纹啮合长度，提升连接可靠性，而且铜质的螺纹耐磨性比铝合金好，反复拆装也不会磨坏牙型。
