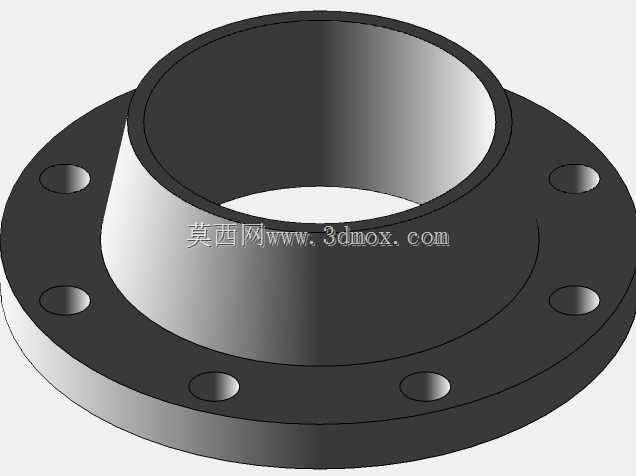

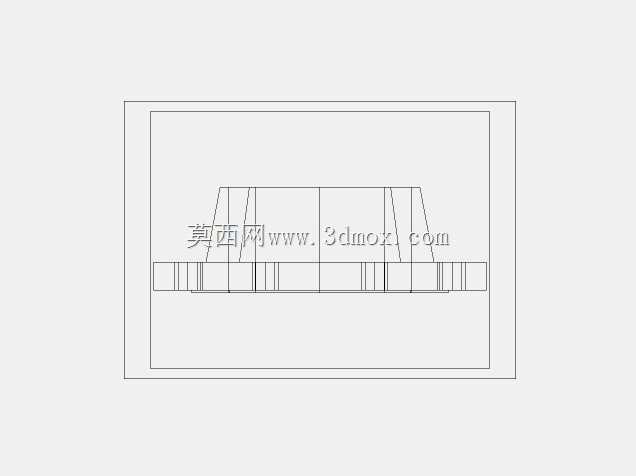

6英寸150磅RF面带颈对焊法兰结构

　　在石化、市政给排水、工业循环水、常规工艺管线的中低压输送场景里，带颈对焊法兰是管线对接、阀门与设备接口连接的核心承压连接件，本次呈现的6英寸公称通径、150磅压力等级的突面带颈对焊法兰，是美标体系管线里应用覆盖率极高的接口部件。这类法兰的颈部锥段结构，是区别于平焊法兰的核心设计点，锥段从法兰盘位置向管口端平滑过渡，壁厚逐步收窄至与对接管道壁厚匹配，这种渐变结构能大幅降低法兰与管道连接位置的应力集中系数，在管线存在温度波动、轻微振动的工况下，相比平焊结构的抗疲劳性能提升40%以上，能有效避免焊口位置因应力突变产生的开裂渗漏问题。密封面采用RF突面结构，密封面凸起高度控制在1.6mm至2.0mm区间，表面加工粗糙度达到Ra3.

　　2至Ra6.3要求，适配非金属软垫片、缠绕式垫片的密封需求，150磅对应的公称压力约为2.0MPa，可覆盖常规水、蒸汽、油品、弱腐蚀性介质的输送压力要求，适用介质温度区间覆盖-29℃至425℃，能满足多数通用工业管线的工况要求。从安装边界来看，该法兰的螺栓孔采用跨中布置方式，8个螺栓孔均匀分布在法兰盘的螺栓中心圆上，安装时需注意螺栓孔的对中精度，相邻螺栓孔的角度偏差不能超过0.5度，否则会导致螺栓穿装困难，甚至造成法兰密封面压合不均引发渗漏。法兰盘背面与颈部过渡位置设计有R3至R5的圆角过渡，避免机加工和热处理过程中出现应力集中，同时在螺栓紧固时，能让法兰盘的受力更均匀地传递到颈部和对接管道上，减少法兰盘的翘曲变形量。建模过程中，

　　首先确定公称通径对应的管口内径尺寸，匹配6英寸Sch40标准壁厚的管道外径，保证对接焊口处的错边量控制在管壁厚度的10%以内，满足现场焊接的组对要求；其次按照ASME B16.5标准确定法兰盘外径、螺栓中心圆直径、螺栓孔直径、密封面外径等核心安装尺寸，所有尺寸公差严格按照标准要求的正负偏差范围设定，避免出现安装不匹配的问题。颈部的锥度设计经过受力校核，在2.0MPa内压作用下，颈部的最大等效应力远低于材料的许用应力值，法兰盘的厚度经过刚度校核，在螺栓预紧力和内压共同作用下，密封面的最大挠度不超过0.05mm，能保证垫片始终处于均匀受压的状态，实现可靠密封。在现场实际安装过程中，这类法兰的焊接需要采用氩弧焊打底、电弧焊填充盖面的工艺，

　　焊后需要对焊口进行无损检测，确保焊口内部没有气孔、裂纹、未焊透等缺陷；螺栓紧固需要采用对角交叉紧固的方式，分三次逐步加载到规定的预紧力矩，避免单次紧固造成法兰偏斜。和同压力等级的平焊法兰相比，带颈对焊结构的刚性更好，密封性能更稳定，适合在管线存在温度交变、压力波动的工况下使用，在泵组进出口、换热设备接口、管线变向位置的应用尤为广泛，能有效降低管线运维过程中的渗漏风险，减少非计划停机的概率。建模时对密封面的水线结构也做了还原，水线采用同心圆结构，槽深0.3mm左右，能在垫片受压时嵌入垫片表层，进一步提升密封的可靠性，即使在低压工况下也能实现良好的密封效果。法兰的所有锐边都做了0.5mm的倒角处理，避免安装过程中划伤操作人员，也能减少应力集中点，提升部件的整体使用寿命。
