3D打印用维度剖视法兰结构设计

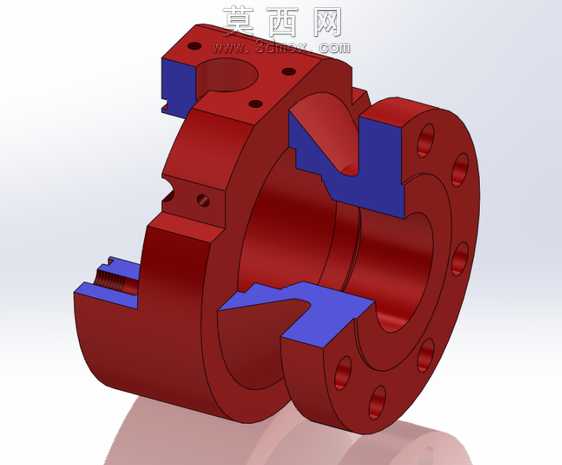

本作品为适配3D打印制作的维度法兰结构三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台命令生成法兰的基础回转基体，精准控制法兰盘的外圆直径、内孔通径、轴向厚度等核心尺寸，保证管件连接的基础配合精度。针对法兰的维度异形结构，采用多步拉伸切除与放样特征组合实现特殊卡槽与定位结构的成型，模型中蓝色部分为剖视展示的内部维度结构，清晰呈现法兰内部的异形流道、定位凸台与卡槽的衔接形态，无需额外剖切即可直观展现内部构造的空间走向。建模过程中对法兰盘周向的螺栓连接孔采用圆周阵列命令完成均匀排布，严格控制孔位的分度圆直径与孔间距公差，保证实际装配时的螺栓穿装适配性；同时对法兰端面的密封槽、侧边的定位缺口等细节特征逐一做倒角与圆角处理，避免3D打印过程中出现应力集中导致的打印翘曲、层间开裂问题。材质渲染阶段，为法兰主体赋予哑光铸铁材质，调整材质的粗糙度与金属反射参数，还原金属法兰的真实质感；内部剖视结构采用高饱和度的蓝色哑光塑料材质，通过色彩差异强化内外结构的视觉区分度，渲染时采用柔和的工作室环境光，搭配多角度补光避免结构阴影遮挡关键细节，清晰展现各部分的壁厚变化与结构衔接关系。设计思路上围绕3D打印的成型特性做了针对性优化，所有悬空结构均添加了合理的打印支撑预留位，内部流道的最小壁厚满足FDM与光固化3D打印的最小成型壁厚要求，无需额外修改即可直接导出STL格式用于3D打印制作，模型同时保留了完整的参数化特征，可根据实际管件连接的尺寸需求快速调整法兰通径、孔位数量、维度结构角度等参数，适配不同工况下的管件连接使用需求，整体结构兼顾了连接强度、打印可行性与结构展示的直观性。
