先导式止回阀内部流道与启闭结构

　　在工业流体输送系统中，止回阀承担着防止介质反向回流的关键作用，先导式结构相比普通旋启或升降止回件，更适合大口径、高压差、低流阻要求的管路工况。这套三维结构把阀体流道、先导控制通路、主阀瓣启闭配合、密封副以及端部连接边界完整还原，建模时没有把阀门简化成单一实体，而是将内部可动件、固定腔体和装配关系逐层拆开，便于在管路布置阶段校核干涉，也能用于分析启闭动作逻辑。

　　从实际使用场景看，这类阀件常布置在泵出口、压缩机支管、水处理干线以及工艺装置的单向管段上。泵组停机时，下游带压介质会产生反向水击，普通止回阀如果关闭过快，容易形成冲击压力；如果关闭过迟，倒流又会带动叶轮反转。先导结构的价值在于利用介质自身压力差控制主阀动作：正向流动时，压力通过先导通路建立平衡，主阀瓣逐步开启，流道保持顺畅；反向趋势出现时，控制腔压力重新分配，主阀瓣先获得稳定闭合力，再贴合密封面，降低猛烈拍击。

　　模型的外形尺寸围绕管道安装边界展开，阀体主流道保持连续过渡，进口与出口轴线同轴，便于直接嵌入水平管段。端部连接位置预留了法兰或管接结构的装配空间，阀盖、压盖和控制通路集中在阀体上部，侧向没有突出的手轮或执行机构，因此在紧凑管廊中布置时，主要需要控制上方检修空间和阀体轴向长度。建模时应特别注意阀瓣全开位置与阀体内腔的间隙，若上部导向肋或加强筋伸入流道过多，会改变局部流速，也可能在含颗粒介质中造成卡滞。

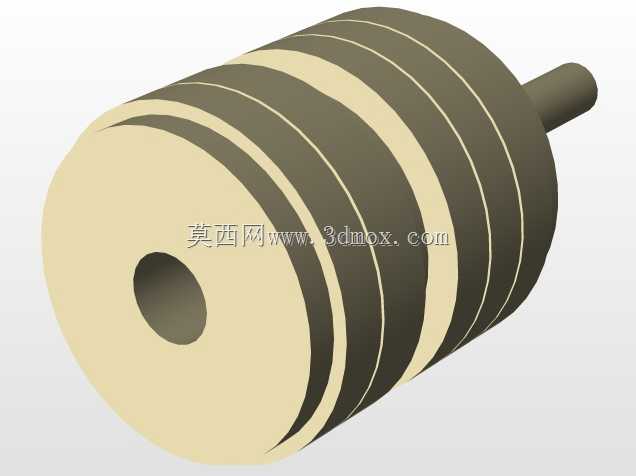

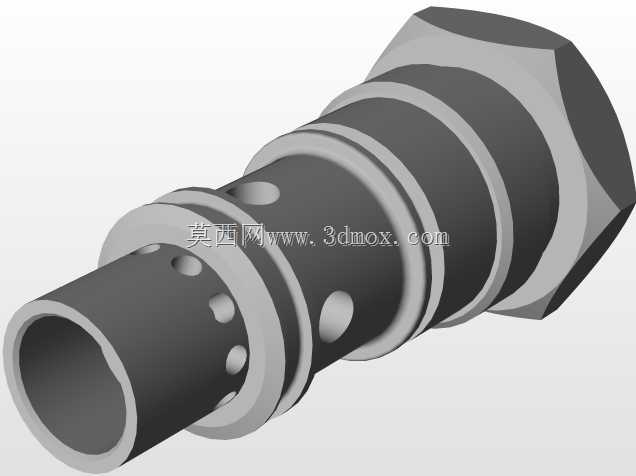

　　结构设计上，主阀瓣不是依靠弹簧硬压在密封面上，而是通过先导孔、控制腔和泄压通路协同动作。正向压力建立初期，少量介质进入控制腔，使阀瓣按设定轨迹离开阀座；随着流量增大，主流通截面完全打开，介质沿阀体中心线通过，压降主要来自流道曲率和密封座收口区域。反向压力作用时，先导通路先改变控制腔受力面积，阀瓣获得比普通重力关闭更明确的推力，即使安装在垂直管路或低流速工况下，也能保证回座可靠性。

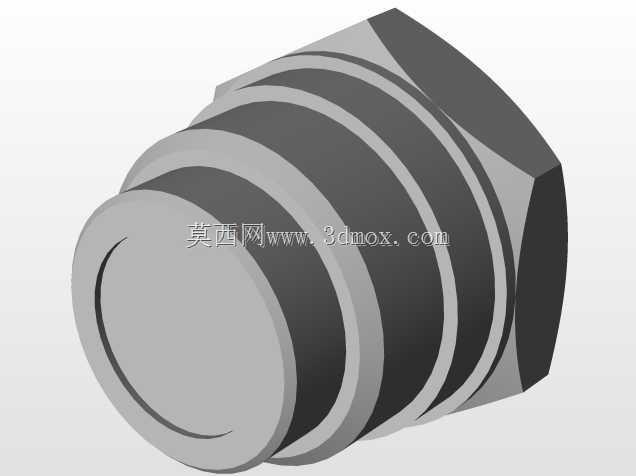

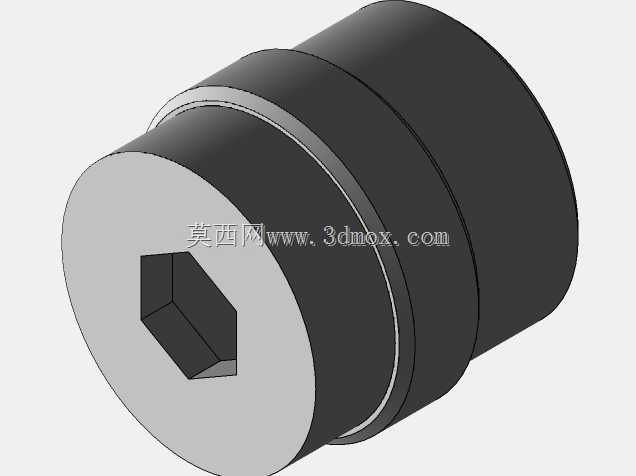

　　密封区域是建模和选型都需要重点核对的部分。阀座密封面与阀瓣贴合处应保持连续环形接触，不能出现台阶错位；导向件与阀瓣之间需要保留合理运动间隙，既保证启闭不偏摆，又避免热膨胀后摩擦卡阻。阀体上部阀盖承担承压和检修功能，螺栓分布圆、垫片压紧面以及中腔密封宽度都应在三维装配中体现，因为这些尺寸直接决定现场拆装时工具是否可达、法兰螺母是否与相邻管道碰撞。

　　从流道几何看，先导式止回阀不宜只关注外观壳体。内部主腔、旁通控制孔、阀瓣背面受压面和阀座喉部共同决定动作特性。若用于液体管路，模型中应保留腔体容积关系，方便后续估算关闭过程中的压力波动；若用于气体工况，则需要复核小通径先导孔的节流效果，防止阀瓣开启滞后。结构工程师在布置该件时，还应在阀前后保留直管段，减少弯头带来的偏流影响，同时在阀体下方预留排水或检修位置。

　　这套结构的三维表达重点不在复杂曲面造型，而在装配逻辑是否符合阀门真实动作：阀体提供承压边界，阀瓣控制主流道通断，先导通路传递压力信号，阀盖和紧固件保证中腔密封，端部接口决定管道安装尺寸。各零件之间的同轴度、密封面宽度、运动行程和上部检修空间，都比单纯外观圆角更影响工程使用。把这些关系在模型中清楚建立后，既可用于管路设备选型校核，也可作为止回阀结构设计、装配演示和流体方案沟通的基础。
