CA6140车床加强筋支撑座结构设计

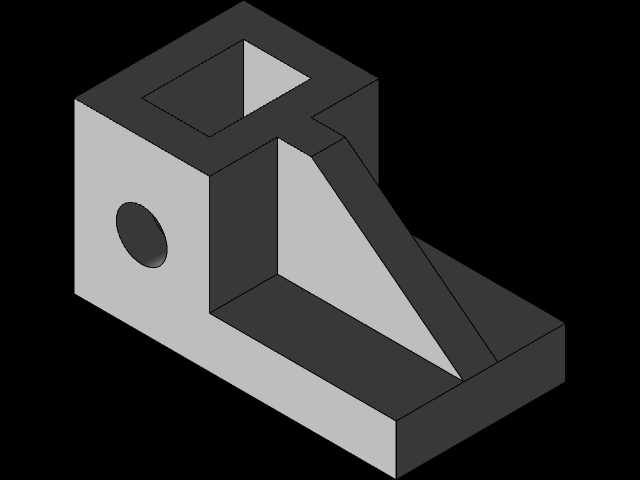

　　该支撑构件是CA6140普通车床床身与溜板箱连接部位的辅助支撑组件，在车床长期承受切削载荷的工况下，这类带加强筋的L型支撑件主要承担分散切削振动、抵消溜板纵向进给时产生的倾覆力矩的作用，避免床身导轨局部应力集中导致的导轨面磨损不均、加工精度漂移问题。从结构设计逻辑来看，构件采用L型直角基体作为核心承载框架，竖直面与水平面的直角过渡处增设三角形加强筋，筋板厚度与基体壁厚保持1:1.2的比例，既避免筋板过厚导致铸造时出现缩孔缺陷，也防止筋板过薄无法达到预期的抗弯刚度。竖直侧壁上开设的圆形通孔为定位销安装孔，孔位公差按照H7级精度设计，装配时与床身预装的圆柱销过渡配合，能够快速完成支撑座的初定位，减少装配时的调整工作量，

　　孔口处做1×45°倒角处理，既方便销钉导入，也能消除孔口锐边避免装配时划伤操作人员或配合零件表面。基体上方开设的方形凹槽为走线槽预留位，车床溜板的行程开关线缆、润滑管路可从该凹槽内排布，避免线缆外露被切屑刮蹭、被切削液长期浸泡老化，凹槽内壁做R2圆角过渡，减少线缆弯折时的应力集中，延长线缆使用寿命。从安装边界来看，该支撑座水平面的四个角点预设沉头螺栓孔，沉头深度与M8内六角螺栓的头部高度匹配，装配后螺栓头部不突出支撑座表面，不会与溜板底部的滑动面产生运动干涉，水平面的平面度公差控制在0.02mm以内，与床身安装面贴合时接触面积不低于85%，保证载荷传递均匀。在实际加工场景中，这类支撑件通常采用HT200灰铸铁铸造而成，

　　材料本身的阻尼特性能够有效吸收车削加工时产生的中低频振动，降低切削颤纹的产生概率，提升工件表面加工质量。设计时特意将加强筋的斜边与水平面呈45°夹角，这个角度下筋板的抗弯截面模量达到最优值，在同等耗材重量下比30°或60°筋板的抗变形能力高出15%左右，同时斜边的倾斜角度也方便铸造时起模，不需要额外设置活块，简化铸造模具结构，降低毛坯制造成本。支撑座的竖直面高度与水平面长度的比例控制在1:1.4，这个比例是结合CA6140车床床身侧壁到导轨面的实际空间距离确定的，既不会因为竖直面过高导致支撑座重心偏移，也不会因为水平面过短导致螺栓安装间距不足、连接可靠性下降。在日常设备维护中，该支撑座属于长期承载的易损耗部件，

　　当车床使用年限超过8年、累计切削时长超过2万小时后，支撑座的直角过渡处可能出现疲劳微裂纹，此时就需要更换该构件，更换时只需敲出定位销、拧下固定螺栓即可完成拆装，不需要对床身进行额外加工，维护效率较高。从建模逻辑来看，绘制该构件时首先绘制L型基体的拉伸草图，标注好各边的尺寸公差与形位公差基准，之后拉伸生成基体实体，再通过拉伸切除生成方形凹槽与圆形销孔，随后绘制三角形加强筋的草图，注意筋板与基体的结合处要添加R3的铸造圆角，避免应力集中，最后对所有安装面、配合面进行表面粗糙度标注，接触面粗糙度要求Ra1.6，非接触面Ra6.3即可满足使用要求。需要注意的是，圆形销孔的中心距尺寸要与床身预装销钉的中心距严格一致，公差控制在±0.01mm以内，否则会出现装配错位、螺栓无法穿入的问题，方形凹槽的深度要比线缆直径大3mm以上，预留出线缆的活动空间，避免装配时线缆被挤压破损。
