带安装孔加强筋式金属连接支架

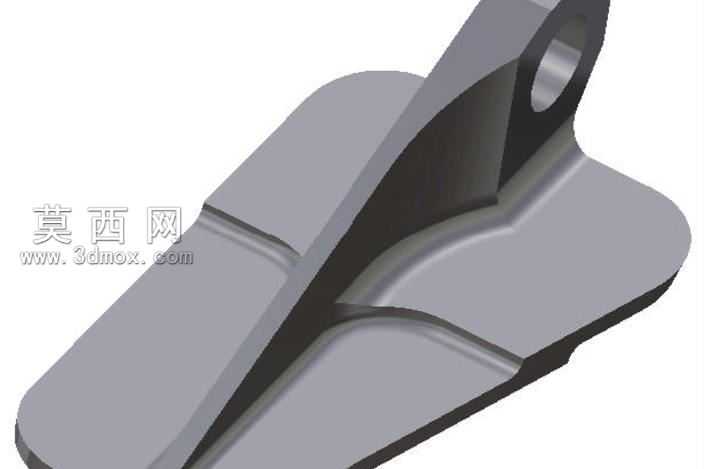

本作品为工业用金属连接承重支架的三维参数化模型，建模阶段采用CATIA软件完成全流程特征构建，首先以基准平面绘制支架底板的轮廓草图，通过凸台拉伸生成基础安装底板，底板边缘做了圆角过渡处理，避免应力集中的同时提升零件加工后的边缘安全性。针对支架上部的铰接安装部位，先绘制带同轴安装孔的耳片轮廓，通过拉伸凸台生成带孔耳座结构，安装孔采用精确的同轴度约束，保证后续装配时铰接销轴能够顺利穿入，孔壁与耳片端面做了垂直约束，满足装配公差要求。在底板与上部耳座的连接区域，设计了渐变式加强筋结构，加强筋从耳座根部平滑过渡延伸至底板中部，筋条的厚度沿受力方向做了渐变优化，既能够有效分散支架承重时的应力传递路径，避免连接部位出现应力断裂风险，又能合理控制零件整体重量，减少不必要的材料消耗。模型渲染阶段采用哑光金属材质，还原了铸钢或铝合金机加工零件的真实质感，表面设置了细微的磨砂纹理，模拟实际机械零件经过喷砂处理后的表面效果，光影渲染时采用45度侧光照射，清晰展现出加强筋的曲面过渡、安装孔的深度结构以及底板的平面特征，所有结构特征均做了参数化关联，修改对应尺寸参数即可快速调整支架的整体规格、安装孔孔径、加强筋厚度等关键尺寸，适配不同的安装承重场景。设计过程中充分考虑了零件的加工工艺性，所有竖直面均设置了符合机加工要求的拔模斜度，所有棱边的圆角半径统一适配铣削加工的刀具参数，避免出现加工死角，安装孔的深度与直径比例符合常规钻孔加工的工艺范围，无需特殊定制刀具即可完成加工，整体结构兼顾承重性能、装配便利性与加工可行性，可直接用于机械结构的装配模拟、工程图导出以及后续的加工生产参考。
