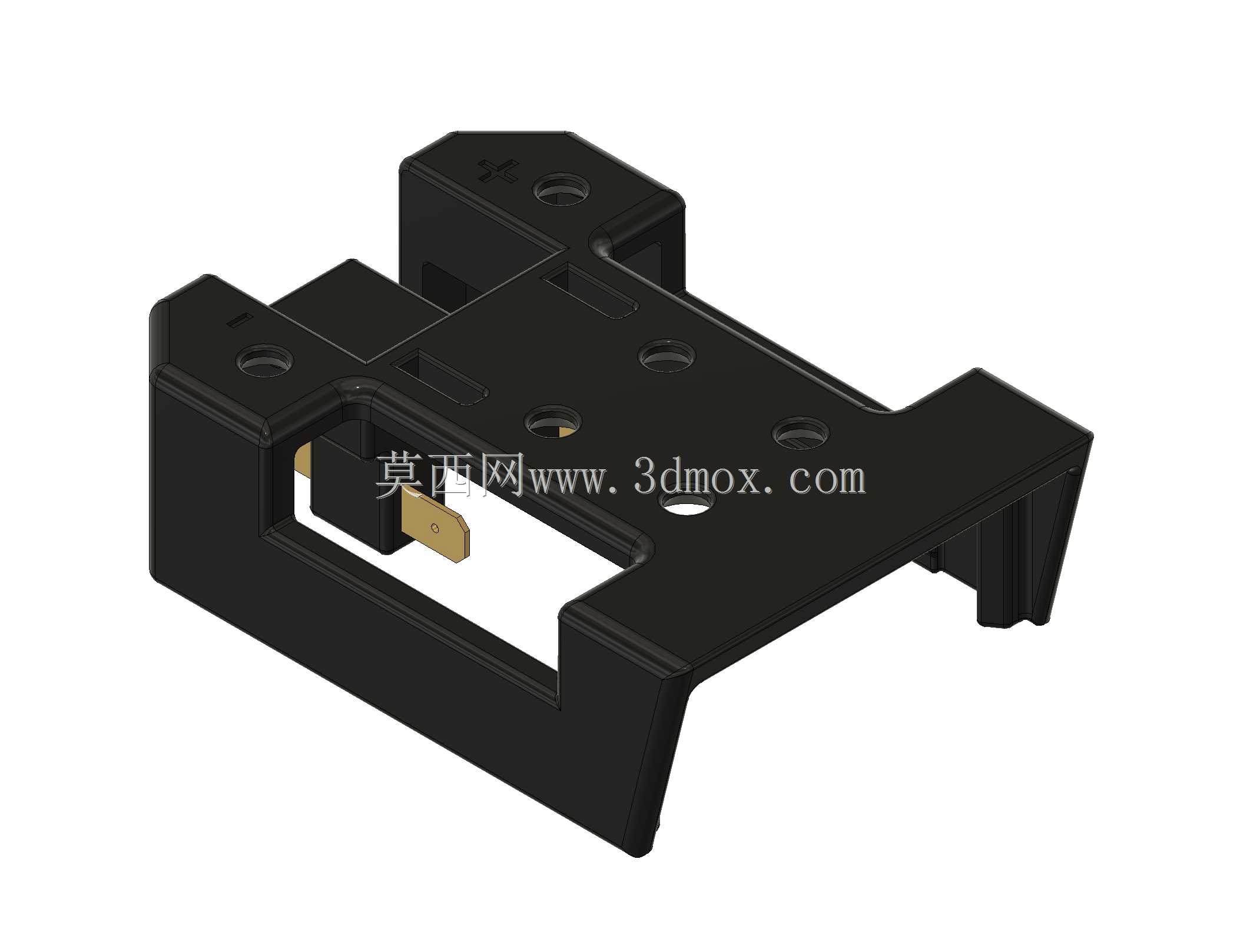

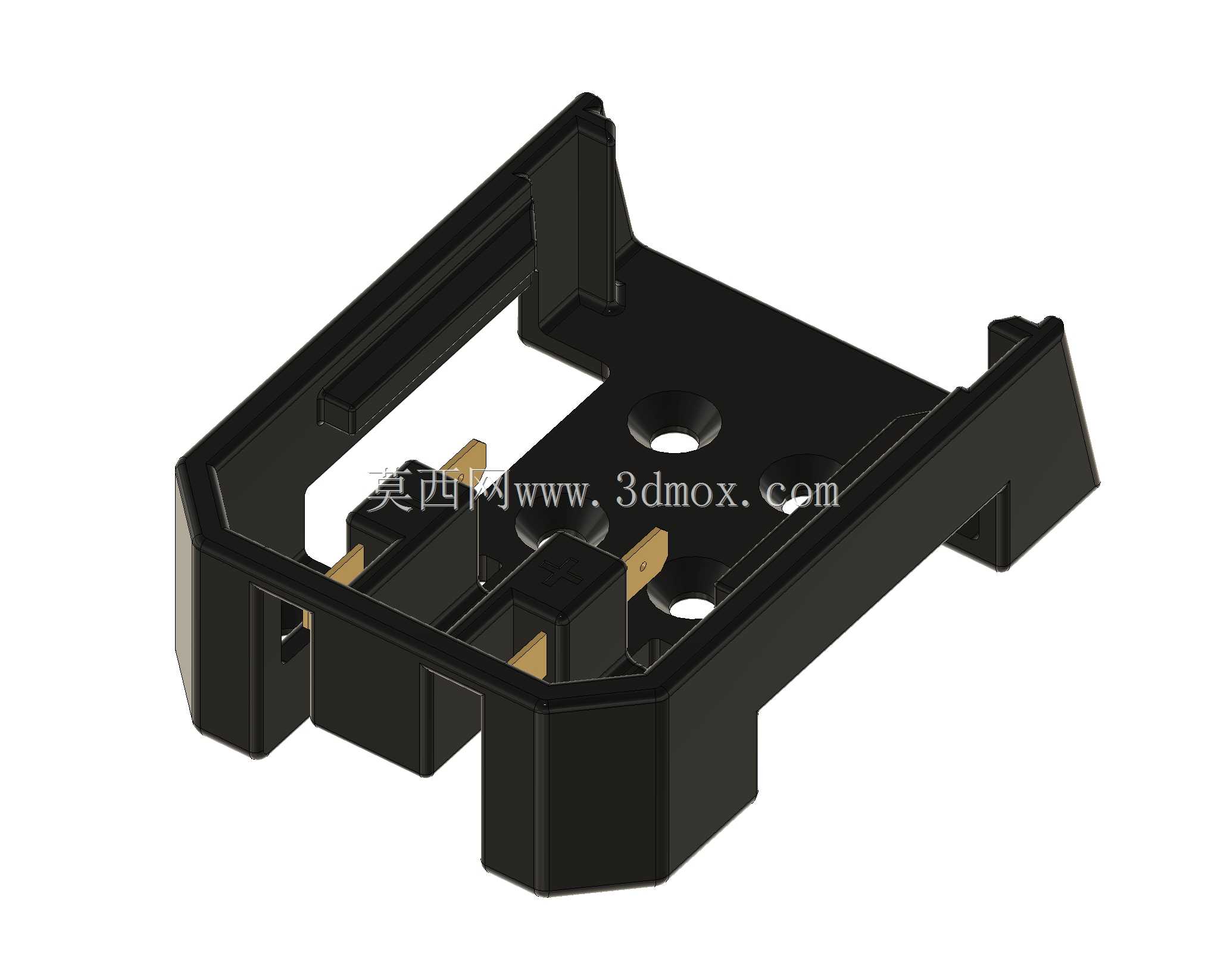

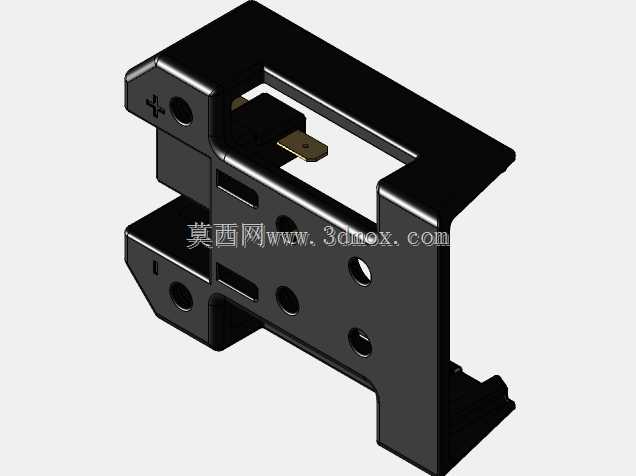

米沃奇M18电池适配连接底座注塑支架结构

　　在锂电工具改装、户外便携供电系统搭建、小型作业设备供电改造场景中，不同品牌电动工具电池的适配转接一直是一线结构设计、设备改装从业者经常碰到的需求，米沃奇M18系列作为市占率较高的18V锂电平台，其配套的适配连接底座是实现电池跨设备复用、拓展供电接口的核心承载部件。这款注塑成型的底座支架，核心作用是为M18规格锂电池提供可靠的物理定位与电气连接承载，替代原厂电池座的适配功能，可集成到自制工具供电模块、户外储能转接装置、老旧电动工具电池改型等场景中，解决不同设备间电池接口不匹配、固定点位不兼容的实际问题。从结构功能上看，该底座采用框式围边结构，四周的凸起挡边完全匹配M18电池的外壳轮廓公差，电池插入时可通过围边的导向斜面顺利滑入定位，

　　避免硬插造成的接插件变形或壳体磨损；底座内部预留的金属接插件安装槽，位置严格对应M18电池的正负极及信号触点，槽位设置了横向限位筋，可防止接插件在频繁插拔过程中出现移位、接触不良的问题；底座平面上分布的多个沉头安装孔，可直接通过螺丝将整个底座固定在设备壳体、安装面板或定制支架上，沉孔设计保证螺丝安装后端面不突出，不会干涉电池的插拔行程。设计过程中优先考虑了注塑工艺的成型可行性，所有壁厚保持均匀过渡，避免出现壁厚差过大导致的缩痕、翘曲问题，拐角位置均设置了合理的工艺圆角，既减少注塑时的应力集中，也能提升底座整体的抗冲击强度，应对工具使用过程中可能出现的跌落、磕碰工况；接插件位置的加强筋设计，

　　在不增加整体壁厚的前提下提升了触点安装位的结构强度，抵消频繁插拔带来的侧向力，延长接插件的使用寿命。从安装边界来看，该底座的整体外轮廓尺寸适配M18电池的插入深度需求，围边高度刚好覆盖电池接口段的定位区域，既保证电池插入后不会出现横向晃动，也不会过度包裹电池壳体造成拆卸困难；底部安装孔的孔位间距参考了常见小型设备的安装面板通用孔距，无需额外打孔转接即可直接固定在多数定制化安装面上，底座底部预留的走线空间，可方便接插件的导线引出，适配不同的接线方向需求，避免导线弯折过度造成的线芯断裂。在实际使用场景中，这类适配底座除了用于电动工具的电池改装，还可用于搭建桌面级小型设备的18V供电模块、户外作业照明的供电转接、

　　DIY便携焊接设备的电池固定等场景，其注塑材质的绝缘特性可避免电池触点与金属安装面之间出现短路风险，框体的镂空设计在保证结构强度的同时减少了材料用量，也能降低电池在大电流放电时的热量聚集，提升长时间使用的可靠性。结构设计时充分考虑了插拔操作的人机体验，围边外侧的防滑结构可在拆卸电池时提供足够的受力点，无需额外工具即可完成电池的拆装，内部的定位卡点可在电池插入到位后提供清晰的到位反馈，避免出现虚接导致的供电中断问题。
