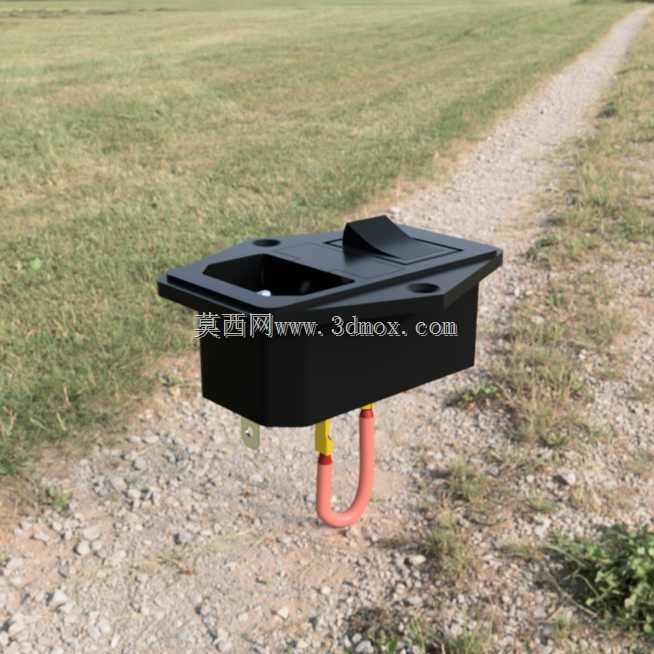

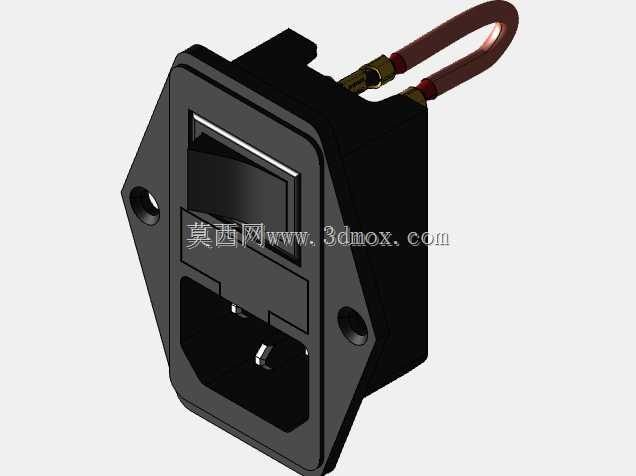

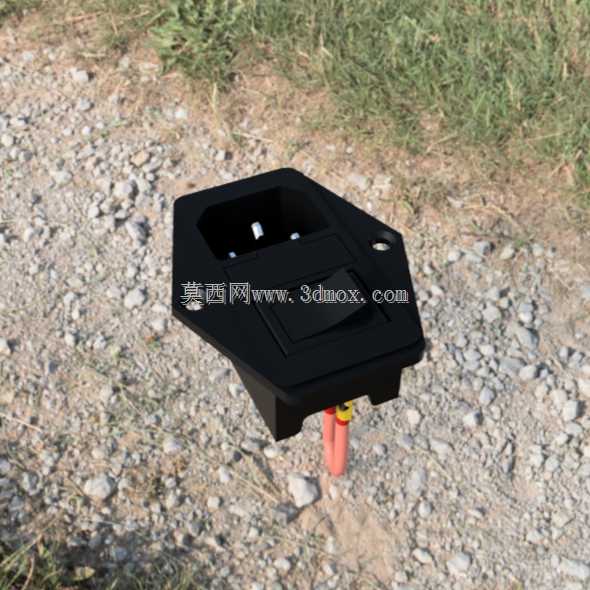

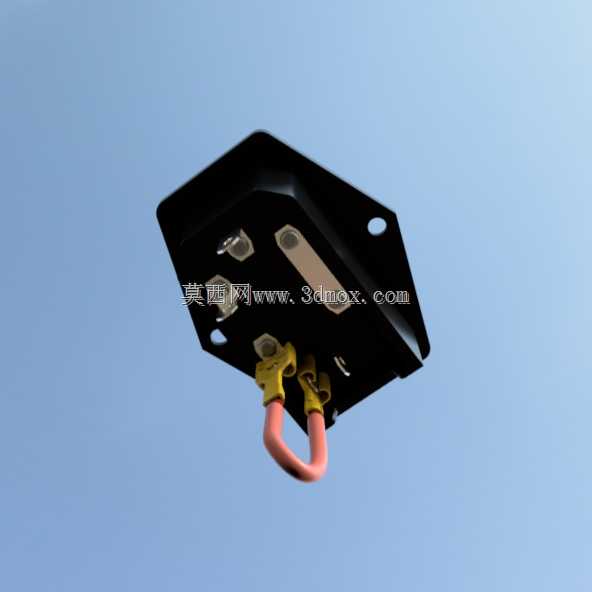

带保险丝的嵌入式设备电源输入接口

　　这类带保险丝的内置电源插座，是各类台式工业设备、桌面测试仪器、小型机电装置上最常见的市电输入接口部件，日常做设备结构布局时，往往会在设备壳体的后侧或侧下方预留对应安装位，直接将该插座嵌入壳体开孔内固定，外部直接对接标准IEC品字电源线即可完成市电接入，无需额外做外部接线的防护处理，能大幅简化设备整机组装的接线工序。从功能设计上看，该部件将电源输入接口与保险丝座做了一体化整合，不同于传统分体式的插座加外置保险丝座的布局，这种集成化设计能有效压缩壳体内部的占用空间，进线端的电流会先经过保险丝腔体再传导到设备内部的电源模块，当设备内部出现过流、短路故障时，保险丝会第一时间熔断切断输入回路，避免故障扩大烧毁内部核心电路，

　　同时保险丝更换无需拆解设备整机，直接在插座外侧即可完成保险丝的更换操作，大幅降低后期设备运维的拆装成本。设计该类部件的三维模型时，首先要严格匹配标准IEC C14插头的插片间距与孔位尺寸，保证外部通用电源线可以顺畅插拔，不会出现插接过松接触不良或者插接过紧插拔费力的问题；安装法兰的固定孔位要对应常规设备壳体的开孔尺寸，法兰边缘做了贴合壳体表面的限位台阶，嵌入安装后法兰面与壳体外表面齐平，不会出现突出或凹陷的装配误差，插座主体的腔体深度要控制在合理范围，避免伸入壳体内部过长干涉到内部的电源板或布线空间。接线端采用了插片式接线结构，对应常规6.3x0.8mm规格的冷压接线端子，接线时直接将压接好导线的端子插接到对应插片上即可，

　　不需要做焊接处理，适合批量组装的生产场景，接线端周边预留了足够的绝缘间隙，避免不同极性的导线之间出现爬电距离不足的安全隐患。实际选型应用时，要注意该类插座的额定电流参数要匹配设备的整机功率，常规款适配10A/250VAC的市电输入场景，能覆盖绝大多数小型机电设备、仪器仪表的供电需求；安装开孔的尺寸要严格按照插座的安装边界做公差预留，一般长宽方向预留0.1-0.2mm的装配间隙，既方便安装时顺利嵌入，又不会出现间隙过大导致装配后松动的问题。插座外侧的开关拨块做了防滑纹理设计，日常操作时可以顺畅按压切换通断状态，拨块的行程手感清晰，能明确反馈通断状态，避免出现虚位导致的接触不良问题；保险丝腔体的盖子做了防脱落设计，

　　更换保险丝时拧开盖子不会直接掉落丢失，腔体内部的尺寸适配常规5x20mm规格的玻璃保险丝管，更换时可以直接采购市售标准件替换，无需定制特殊规格的保险丝。在做设备内部结构布局时，要注意插座接线端的导线弯曲半径预留，避免导线弯折角度过大导致线芯断裂，同时插座周边要避开内部的发热元件，防止长期高温烘烤导致插座的绝缘塑料件老化变形，影响绝缘性能与使用寿命；插座的插片部位做了镀镍处理，能有效防止长期使用后氧化导致的接触电阻增大，避免接插部位发热引发安全隐患。这类集成式电源插座相比分体式的接线方案，能减少设备内部的接线节点，降低接线故障的概率，同时一体化的结构也能提升设备外观的整体性，不会出现多个部件零散布置的杂乱感，是目前中小功率机电设备市电输入接口的主流选型方案。建模过程中要重点关注安装法兰的厚度、插片的伸出长度、开关拨块的突出高度这些关键装配尺寸，保证模型导入设备整体装配后，不会出现与壳体、内部元器件的干涉问题，同时各个活动部件的行程要符合实际产品的运动范围，做装配干涉检查时能准确模拟实际装配状态。
