三芯Molex公母对接连接器结构

　　在低压信号传输、小功率供电回路的线束连接场景中，板对线、线对线的快插连接器是决定设备装配效率、后期维护便捷度的核心基础元件，三芯规格的Molex类连接器广泛应用在消费电子内部走线、小型工控设备传感接线、3D打印机外设供电、DIY电子项目线束对接等场景，这类连接器依靠公母端的插合结构实现电路的快速通断，无需焊接即可完成多线路的同步对接，大幅降低批量装配时的接线工时。

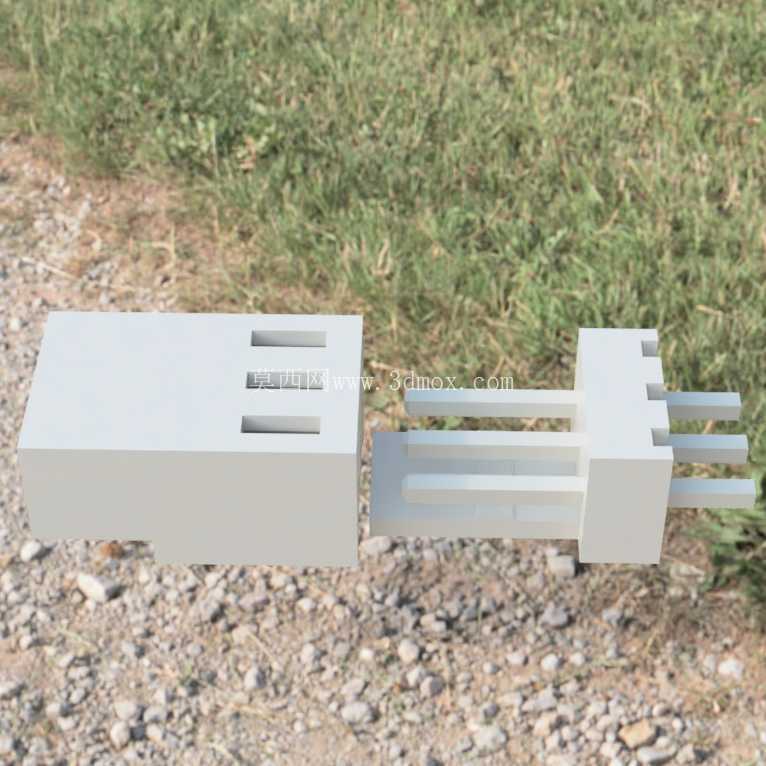

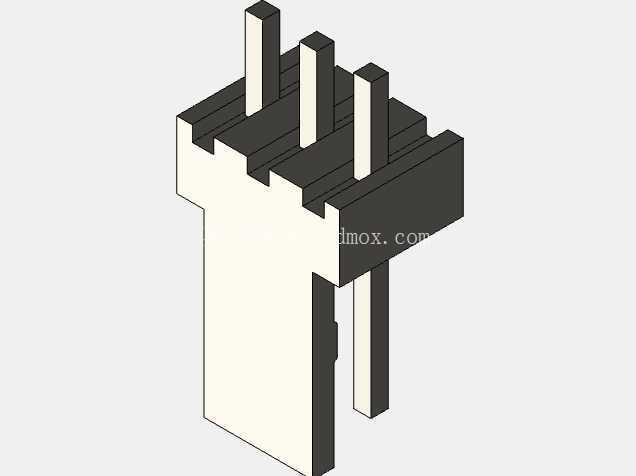

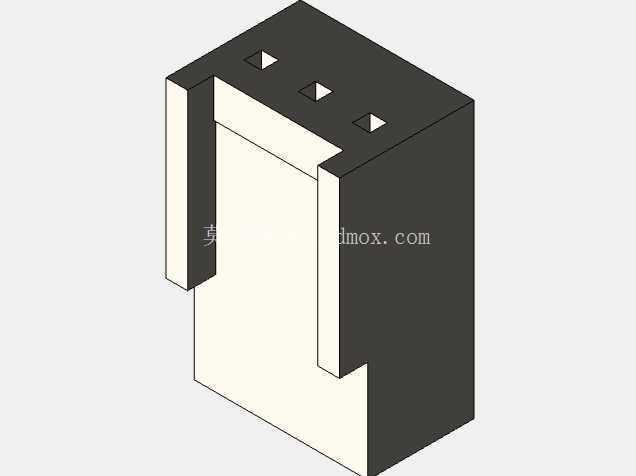

　　从实际使用的功能特性来看，这款三芯连接器公头为带三个方形插孔的塑壳结构，母头对应设置三根方形插针，插合时依靠塑壳内部的导向筋位实现盲插对位，避免插反导致的线路接错问题；塑壳外侧设置的台阶式防脱结构，可在插合后与对接端的卡扣形成卡合限位，常规的设备振动、线束拉扯工况下不会出现松脱断电的情况，满足多数室内电子设备的连接可靠性要求。塑壳本身采用绝缘阻燃的工程塑料材质，三个接线腔室互相独立，相邻针脚之间的绝缘间隙满足低压场景的爬电距离要求，避免相邻线路短路的风险。

　　设计这类连接器结构时，首先要匹配标准Molex连接器的针距参数，三个针位的中心距严格遵循通用规格，保证和市面上同规格的公母端可以完全互换适配，不会出现针位错位插不进的问题。建模过程中优先处理插合面的配合公差，公头插孔的内壁尺寸、母头插针的外形尺寸预留合理的插拔间隙，既不会因为间隙过大导致接触松动，也不会因为过盈量太大造成插拔力过大、装配困难。塑壳外壁的导向槽、防脱卡扣的位置要和对接端完全对应，插合行程控制在合理范围，插到底后卡扣刚好卡入对应卡槽，同时能通过手感判断是否插合到位。

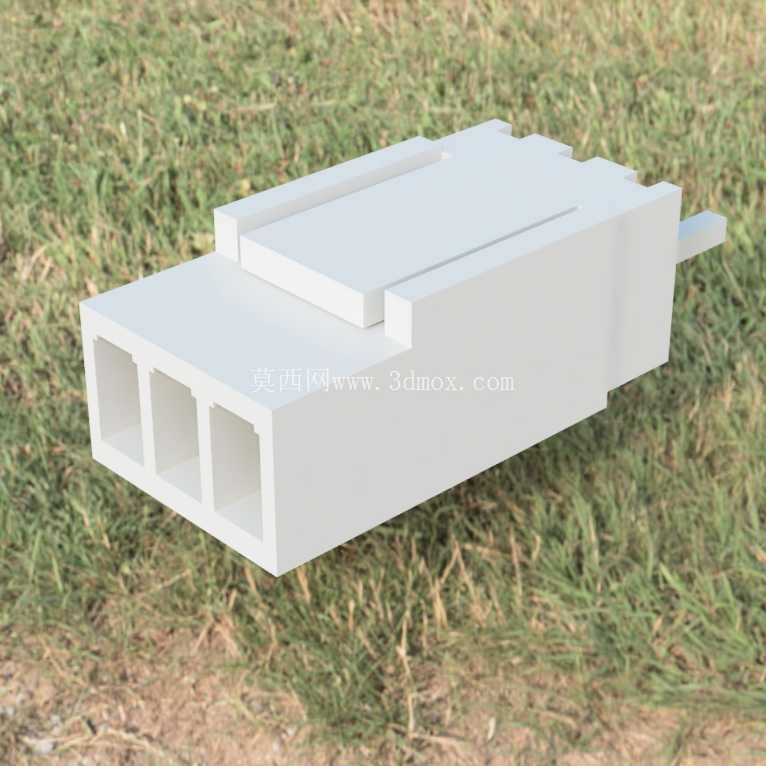

　　外形尺寸与安装边界方面，这款连接器公头塑壳整体为长方体结构，三个插孔沿长度方向等距排布，塑壳尾部预留线束穿入的让位空间，接线端的压接端子装入后不会突出塑壳外壁，避免和周边其他结构产生干涉。母头的插针突出长度和公头的插孔深度匹配，插合后整体对接长度满足常规设备内部的走线空间要求，塑壳的外壁厚度均匀，既保证足够的结构强度，插拔时不会出现塑壳开裂，也不会因为壁厚过大造成整体尺寸冗余，占用过多的设备内部安装空间。在实际设备布局时，这类连接器周边需要预留至少5mm的手指操作空间，方便后期维护时直接插拔，不需要额外借助工具拆卸，相邻连接器之间的排布间距要大于塑壳最大宽度2mm以上，避免插合时互相干扰。

　　从结构建模的细节来看，这款模型还原了连接器的所有关键装配特征，包括插孔的内部倒角、塑壳外壁的防滑纹理、防脱台阶的过渡圆角、插针根部的定位凸台，这些细节特征直接决定了连接器实际生产时的脱模可行性、装配时的顺滑度，比如插孔入口处的倒角可以引导插针顺利进入，避免插针顶在塑壳端面上造成插针弯曲；塑壳外壁的防滑凸棱可以在插拔时增加手指摩擦力，手上有轻微汗渍时也能顺利施力。对于结构设计从业者来说，这类标准接插件的准确模型可以直接装入整机装配体中，提前校验线束走向、连接器和周边结构的间隙，避免后期打样时出现连接器和外壳、PCB板其他元件干涉的问题，减少样机迭代的修改次数。在选型使用时，要根据实际通过的电流大小选择对应线径的压接端子，这款三芯规格的连接器常规适配22-26AWG的电子线，满足3A以内的电流传输需求，不可用于大电流供电回路，避免过载发热导致塑壳融化。
