板载安装式USB-B型内置连接插座结构

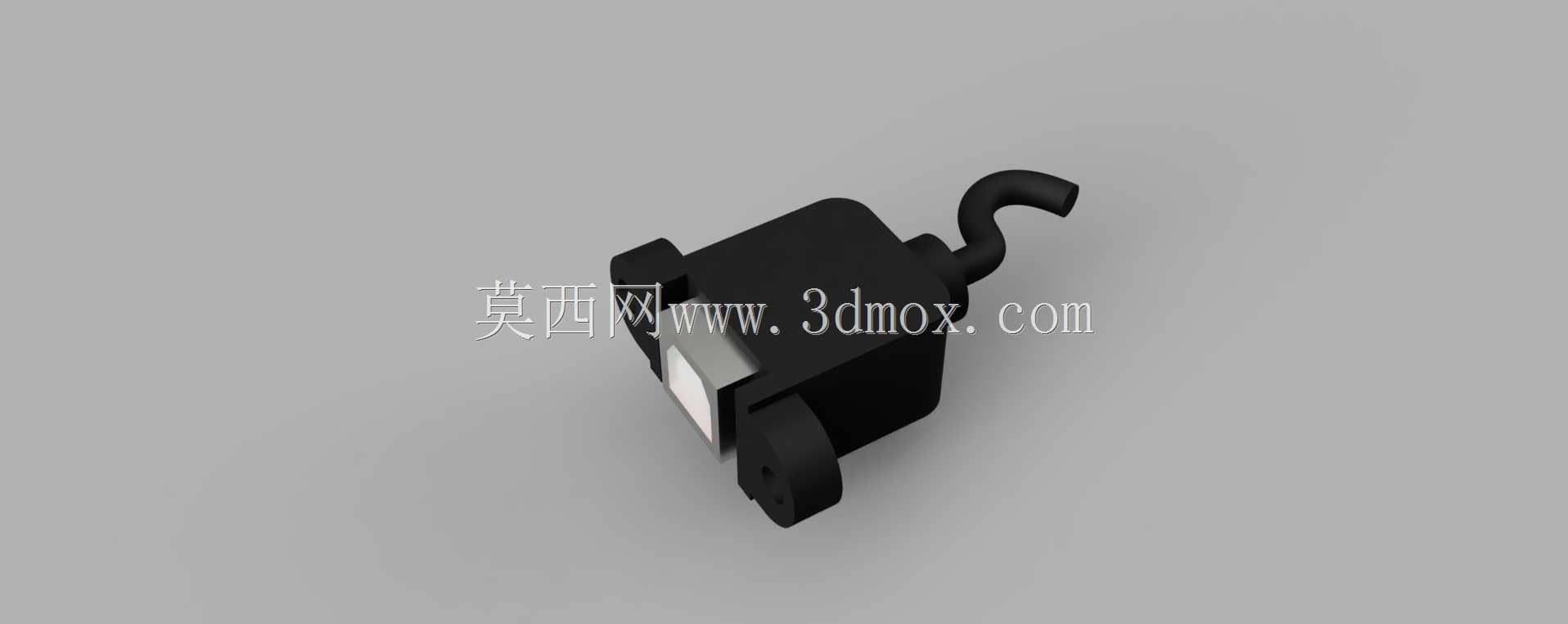

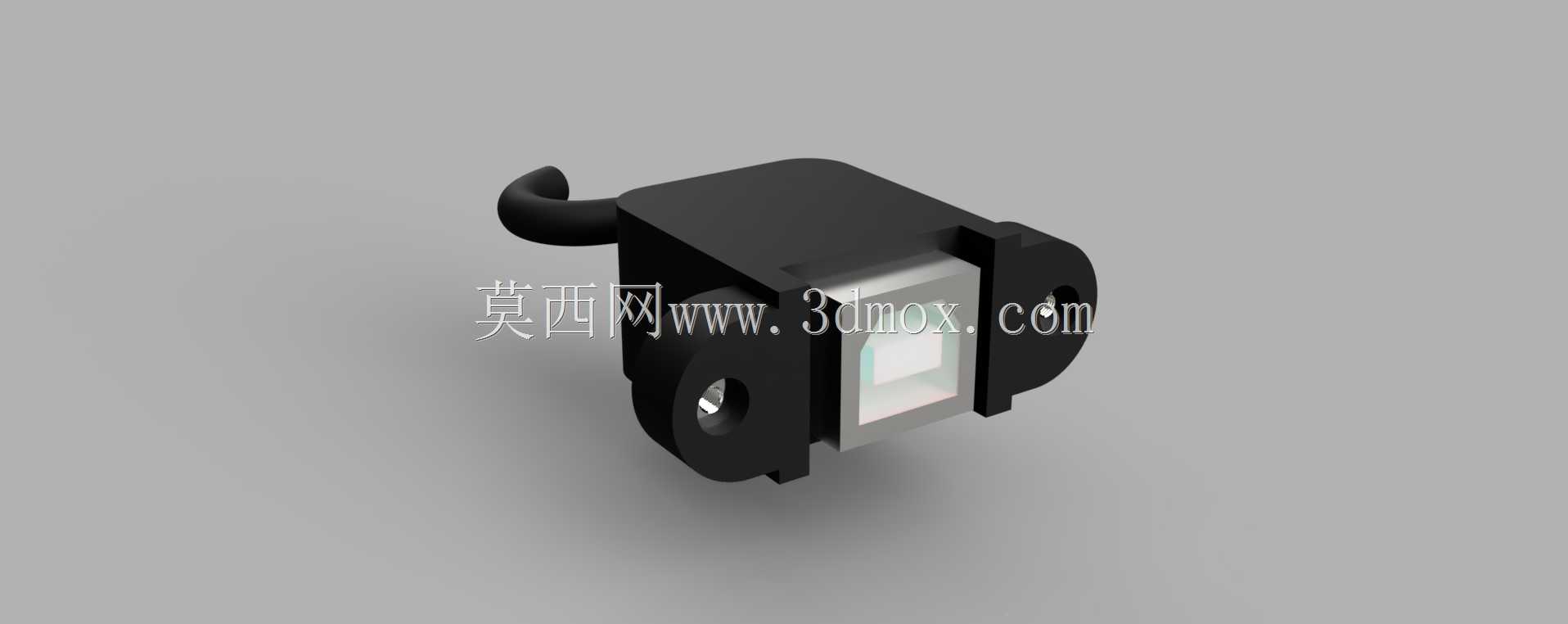

　　在工业控制板卡、小型嵌入式设备、桌面外设的硬件结构设计中，板载接口的选型与安装适配是结构工程师需要反复核对的细节，USB-B型内置插座作为常见的板端数据连接部件，其结构设计直接影响设备组装效率、连接可靠性与外壳开孔匹配度。这款内置插座采用卧式侧出带固定耳的结构形式，区别于常见的直插立式接口，出线端采用90度侧向出线的结构，线缆从接口侧方引出，能够大幅压缩接口在板卡法线方向的占用空间，适配厚度有限的薄型设备外壳内部布局，避免线缆弯折半径不足导致的线芯断裂、外皮磨损问题，在小型桌面仪器、嵌入式控制模块这类内部空间局促的设备中，这种侧向出线的结构能够让内部走线更规整，减少线缆与周边元器件的干涉风险。接口两侧延伸出带安装孔的固定耳，

　　安装时可通过螺丝将插座直接固定在PCB板预设的安装柱上，或是直接锁附在设备外壳的内壁定位柱上，相比仅靠引脚焊盘固定的直插式接口，这种带固定耳的结构能够承受更大的插拔力，日常使用中反复插拔USB线缆时，外力不会直接作用在焊盘上，能有效避免焊盘脱落、引脚开焊的故障，尤其适合工业现场使用的设备，这类设备往往存在线缆拉扯、误碰的情况，可靠的固定结构能大幅降低接口损坏的概率。从安装边界来看，这款插座的主体结构为方形塑壳，接口端的金属屏蔽壳伸出长度匹配标准USB-B公头的插入深度，设计时需要注意外壳开孔的尺寸公差，开孔边缘需要与接口金属外壳预留0.2mm左右的装配间隙，避免外壳加工误差导致接口无法对位；

　　两侧固定耳的安装孔位间距需要与PCB板上的定位孔严格对齐，孔位公差控制在±0.1mm以内，防止锁附螺丝时出现塑壳应力开裂的问题。接口的塑壳部分采用耐高温的工程塑料材质，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、引脚移位的问题，金属屏蔽壳与引脚之间做了绝缘隔离，既能够保证数据传输过程中的电磁屏蔽效果，减少外界电磁干扰对USB信号的影响，也能避免引脚与屏蔽壳接触造成的短路风险。在实际选型应用中，这类内置插座常被用在机床操作面板的内置USB通讯接口、小型数据采集模块的板载下载接口、桌面3D打印机的控制板数据接口上，安装时需要注意接口端面与外壳外表面的齐平度，突出量控制在0.1-0.3mm之间，既能够保证公头完全插入，

　　也不会因为接口突出过多导致外壳装配后出现缝隙，或是接口凹陷导致公头无法插到底出现连接松动。设计建模过程中，需要准确还原接口内部的胶芯位置、引脚排布间距，确保PCB封装设计时引脚焊盘与接口引脚完全匹配，避免出现插装错位；侧向出线的线缆槽位置需要做圆角过渡处理，避免尖锐棱角割伤线缆外皮，固定耳的安装孔周边需要做加厚处理，提升螺丝锁附时的结构强度，防止锁附力过大导致固定耳断裂。不同于外露式的接口，内置式插座的整个结构都隐藏在设备外壳内部，仅接口端面对准外壳开孔，因此对结构的定位精度要求更高，建模时需要明确标注各个方向的安装基准，以接口端面为Z向基准，以两个固定耳的孔位连线为X向基准，确保与周边结构的装配尺寸链闭环，避免组装时出现接口偏斜、与外壳开孔错位的问题。在走线空间预留上，侧向出线端需要预留至少15mm的线缆弯折空间，保证线缆引出后能够自然弯曲，不会被周边的元器件、结构筋位压迫，对于需要经常插拔的应用场景，还可以在插座周边增加线缆固定结构，将引出的线缆用扎带固定在 nearby 的结构柱上，进一步分散插拔时的外力，提升接口的使用寿命。
