凹槽凸轮与从动件联动传动结构

项目分类:通用机械零部件 发布时间:2024-04-08 ID:745370
  • 凹槽凸轮与从动件联动传动结构
  • 凹槽凸轮与从动件联动传动结构
  • 凹槽凸轮与从动件联动传动结构
  • 凹槽凸轮与从动件联动传动结构
  • 凹槽凸轮与从动件联动传动结构

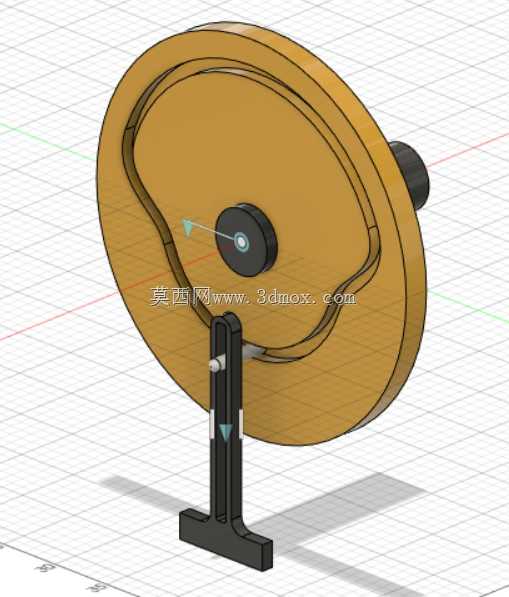

  这套凹槽凸轮与从动件的组合结构,核心依托盘形凸轮本体上加工出的闭合内凹槽轨迹,实现从动件的预定规律往复运动,区别于传统外轮廓盘形凸轮依靠弹簧力保持从动件贴合的结构,这种内凹槽式的设计可以通过槽壁的双向约束,完全抵消从动件运动过程中的惯性脱开趋势,不需要额外设置回程保持弹簧,在高速运转工况下的运动可靠性远高于外接触式凸轮结构。从实际应用场景来看,这类结构大量出现在轻工自动化设备的送料工位、包装机械的封切动作单元、纺织机械的导纱往复机构、小型专用机床的工位切换机构中,尤其适合需要在单周旋转过程中实现多段复杂运动规律、且从动件行程不大的往复动作场景,相比连杆机构可以在更小的安装空间内实现更复杂的运动曲线,相比槽轮机构的固定间歇比例,

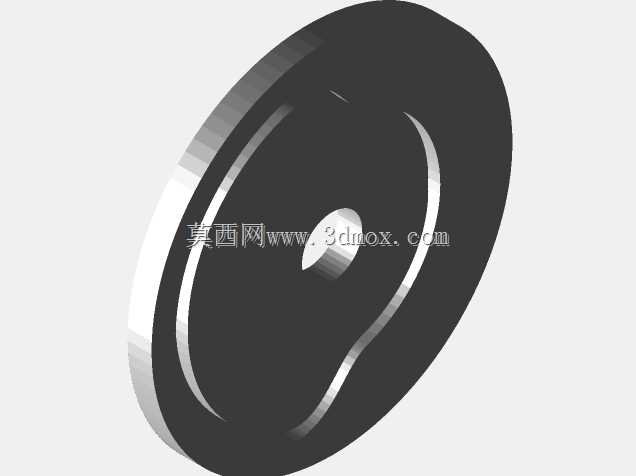

  凹槽凸轮可以通过调整槽道轨迹任意定制从动件的停留、推进、回程时序,运动过程的冲击更小,运行噪音更低。从功能特性上看,这套结构的凸轮本体为圆盘式结构,中心设置有驱动轴安装孔,通过平键与驱动轴传递扭矩,凸轮盘面的凹槽截面为矩形,与从动件端部的圆柱形滚子配合,将凸轮的旋转运动直接转化为从动件的直线往复或者定角度摆动,滚子与槽壁之间为滚动摩擦,长期运行的磨损量远低于滑动接触的凸轮结构,维护周期更长。设计过程中首先需要根据从动件的运动时序要求,反推凸轮槽道的中心轨迹曲线,需要重点校核槽道曲率最小位置的压力角,避免压力角过大导致从动件卡滞,同时要保证槽道的宽度与从动件滚子的直径配合公差在合理范围,间隙过大会导致运动过程存在回程冲击,

  间隙过小则会出现装配卡涩、运转阻力过大的问题;凸轮的支撑采用立式支架结构,支架底部设置有安装底板,底板上预留两个螺栓固定孔,可以直接固定在设备的安装基面上,支架上部设置有凸轮轴的支撑轴承位,保证凸轮旋转过程的同轴度,避免运转过程出现偏摆导致槽道与滚子异常磨损。从安装边界来看,这套结构的整体安装占用空间为圆盘直径方向的方形区域,驱动轴从凸轮中心向一侧伸出,用于连接驱动电机或者减速机构的输出端,从动件的运动方向垂直于凸轮轴线方向,安装时需要保证从动件的运动轨迹线通过凸轮的旋转中心,避免出现侧向分力导致从动件导向部位出现偏磨;凸轮盘的厚度根据传递的扭矩大小匹配,槽道的深度需要大于滚子伸入槽内的长度,

  保证滚子在整个运动行程中不会从槽道内脱出,支架的高度需要保证凸轮盘旋转过程中,最低点与安装基面之间留有足够的安全间隙,避免运转过程中与其他部件发生干涉。实际选型应用时,需要根据设备的动作节拍核算凸轮的最高允许转速,结合从动件的负载大小确认槽壁的接触强度,当负载较大时可以将从动件端部的单滚子改为双滚子跨接结构,进一步降低接触应力,延长结构使用寿命;这类结构的运动规律完全由槽道轮廓决定,一旦加工完成就可以实现稳定的重复动作,不需要额外的控制系统进行时序调整,在纯机械自动化设备中可以大幅降低电控系统的复杂度,提升设备在恶劣工业环境下的运行稳定性,即使在有粉尘、油污的工况下,只要做好基本的润滑防护,就可以实现长期无故障运行。
