户外箱式160KVA变压器成套柜体结构

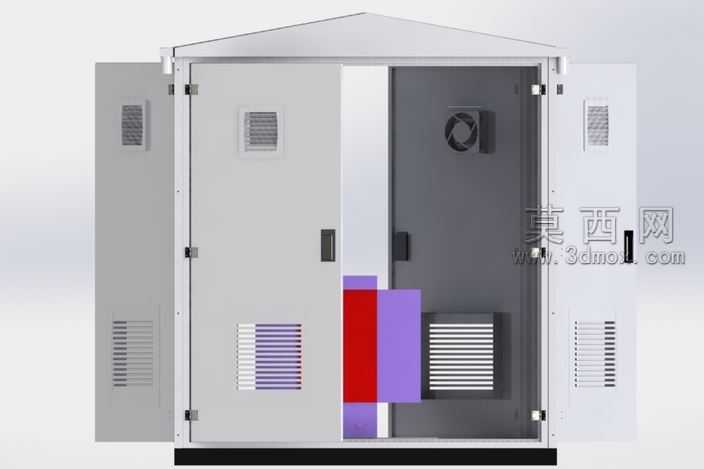

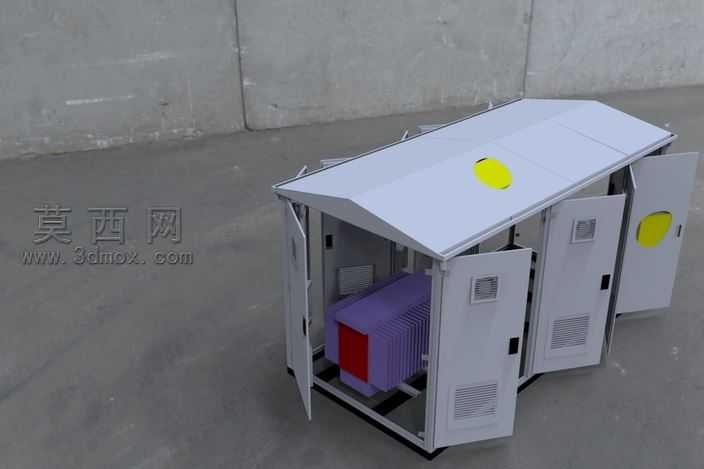

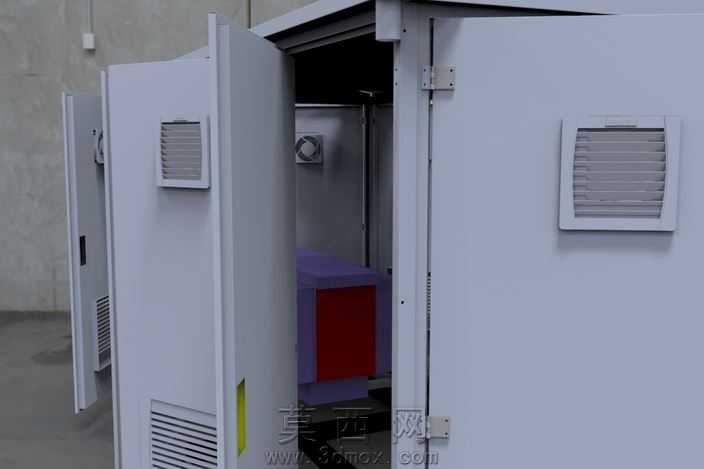

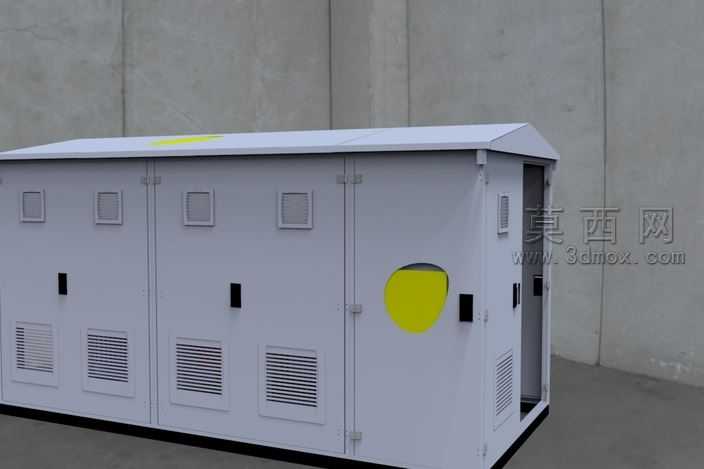

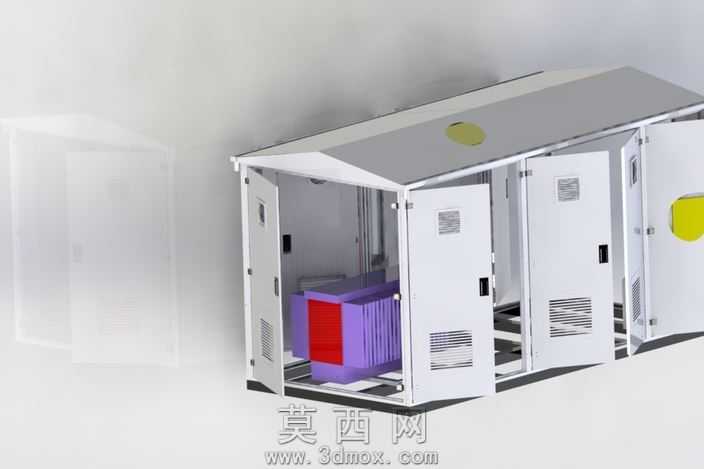

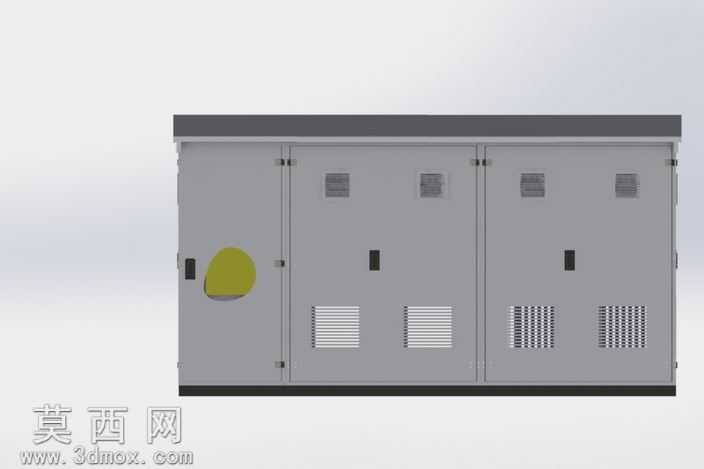

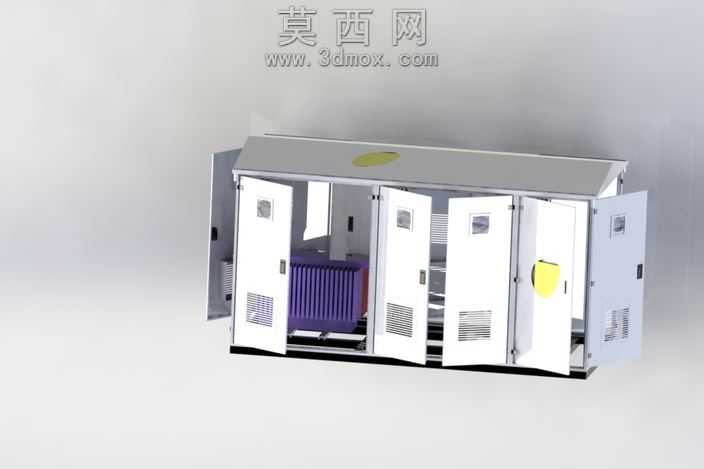

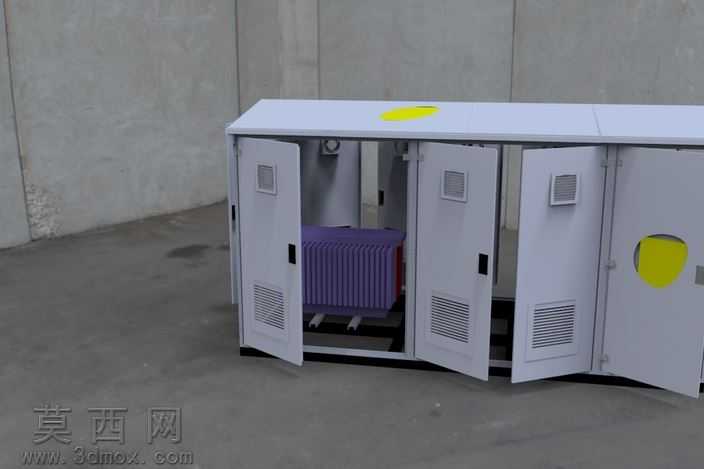

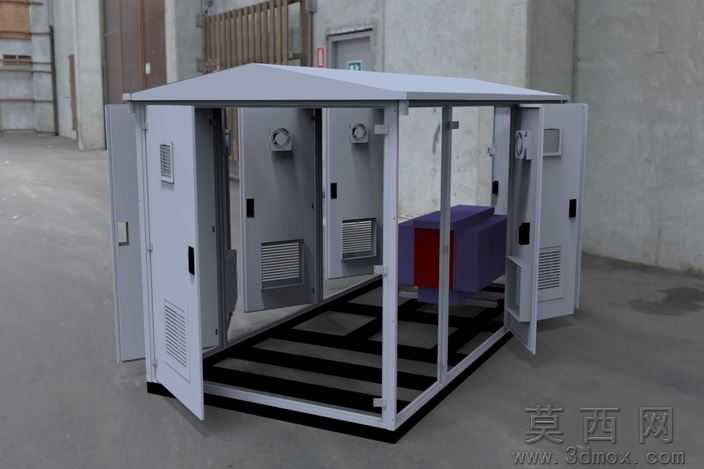

本作品为户外预装式160KVA箱式变压器的完整三维结构模型，建模过程严格遵循户外电力设备的实际生产尺寸与安装规范，整体采用模块化拆分设计，完整还原了箱变的外防护壳体、内部承托底座、多组电气柜门、内置变压器安装位的全部结构细节。模型构建阶段以真实户外箱变的钣金加工工艺为参考，对顶部的双坡防雨顶盖做了精准的斜度建模，确保顶盖边缘的挑出长度符合户外防雨排水的设计要求，避免雨水渗入柜体内部；底部承托底座采用框架式结构建模，还原了现场安装所需的架空承重结构，底座表面的防滑承重条纹也做了精细化还原，匹配实际设备的安装承重需求。柜体的多扇检修门均采用可活动的结构建模，还原了柜门的铰链安装位、通风散热格栅、门锁安装位的细节，每扇柜门的通风栅格都做了通透的结构处理，还原真实设备的自然通风散热设计，保障内部变压器运行时的热量能够顺利排出。内置的变压器主体采用简化但结构准确的建模方式，还原了铁芯、绕组的外部轮廓与安装固定点位，清晰呈现变压器在柜体内部的安装位置与预留的接线、检修操作空间。材质渲染阶段，对柜体外壳采用户外常用的浅灰色哑光金属材质，还原冷轧钢板经静电喷涂后的真实质感，顶盖部分做了细微的材质色差处理，模拟户外设备长期使用的质感区分；内部底座采用黑黄相间的防滑警示材质，还原电力设备内部的安全警示设计；内置变压器部分还原了绕组的深色绝缘材质与铁芯的金属质感，整体渲染效果贴近真实户外箱变的视觉效果。设计思路上以预装式箱变的集成化、户外适用性为核心，将高压进线、变压器安装、低压出线的柜体空间做了合理的区域划分，既保证了设备的户外防护能力，也预留了足够的检修操作空间，完整呈现了小型户外箱式变压器的整体结构布局，可用于电力设备安装演示、结构方案验证、户外配电场景搭建等用途。
