间歇传动用日内瓦驱动机构结构设计

　　在自动化生产线的工位转位、多工位灌装设备的分度送料、胶片放映机的帧间输片、高速包装机的物料步进输送这类需要将连续旋转输入转化为固定角度间歇旋转输出的场景中，日内瓦驱动机构也就是常说的槽轮机构，是应用极为广泛的核心传动部件。不同于棘轮传动存在的冲击大、传动比不准的问题，这类机构的传动过程平稳，分度精度完全由结构几何参数保证，不需要额外的定位锁止结构就能实现工位间的精准停留，在中低速轻载的间歇传动场景中，比凸轮分度器的结构更简单，加工装配难度更低，维护成本也更小。

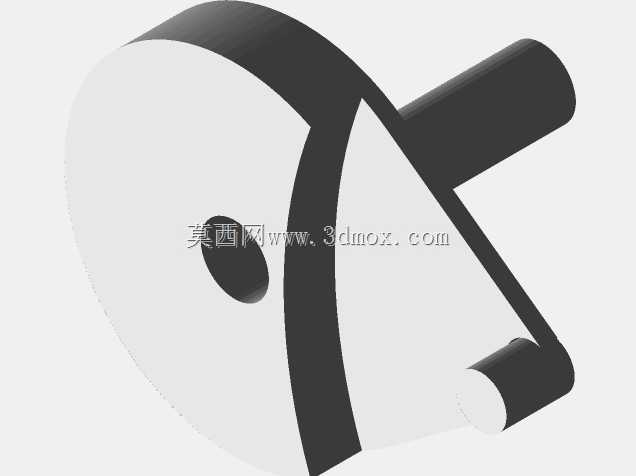

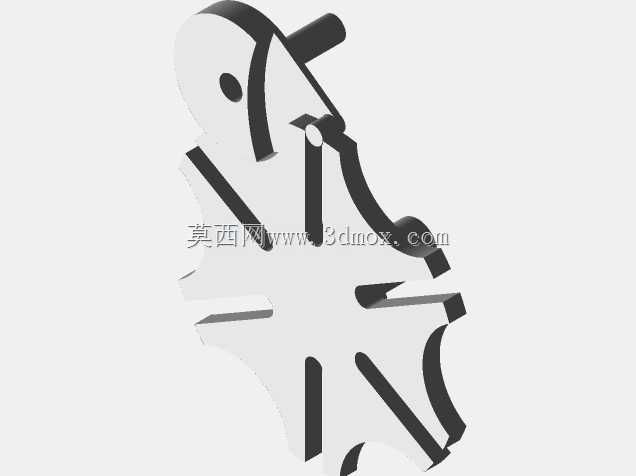

　　这套日内瓦驱动机构的核心由主动拨盘和从动槽轮两个核心零件组成，主动拨盘上设置有圆柱驱动销，拨盘本体上集成了凸圆弧锁止弧，从动槽轮上均匀分布有径向直槽，槽轮的外轮廓为凹圆弧锁止面，和主动拨盘的凸锁止弧精准配合。当主动轴连续匀速旋转时，驱动销在进入槽轮径向槽的阶段，会拨动槽轮转过固定的分度角度，当驱动销脱离径向槽之后，主动拨盘的凸锁止弧刚好卡入槽轮的凹锁止弧段，此时槽轮会被完全锁止无法转动，直到驱动销再次进入下一个径向槽，才会开始下一次分度转动，整个过程没有额外的定位元件，锁止和驱动的动作完全由两个核心零件的型面配合实现，传动链极短，没有累积间隙。

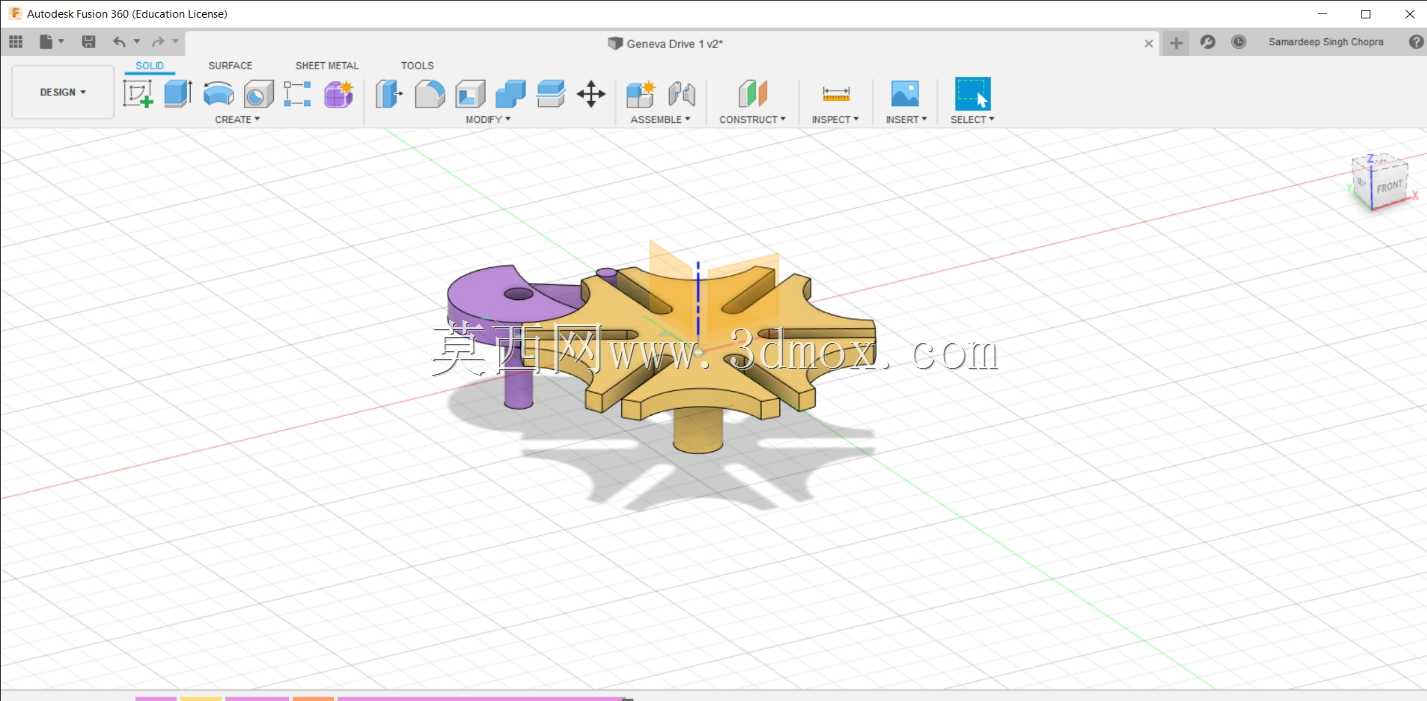

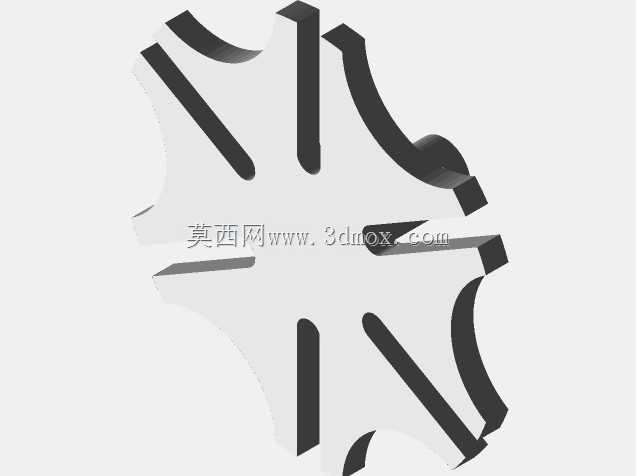

　　从结构设计的角度来看，这套机构的槽轮开设了6个均匀分布的径向槽，对应每次分度转过60度，也就是可以实现6工位的间歇分度需求，设计时需要严格控制驱动销的回转半径和槽轮中心距的匹配关系，保证驱动销进入和脱离径向槽的时候，销的运动方向和径向槽的中心线方向完全相切，避免出现刚性冲击或者卡滞的问题。锁止弧的设计需要和驱动销的进出槽时机精准匹配，当驱动销刚好完全脱离径向槽的瞬间，凸锁止弧的起始端刚好和槽轮的凹锁止弧起始端贴合，在驱动销完全进入下一个径向槽之前，锁止弧始终保持贴合状态，避免槽轮在停留阶段出现窜动，保证工位定位的稳定性。

　　在安装边界方面，这套机构的主动轴和从动轴为平行轴布置，两轴的中心距是核心安装参数，安装时需要保证两轴的平行度公差控制在0.02mm以内，避免驱动销和槽壁出现偏磨，缩短零件使用寿命。主动拨盘的轴向定位需要保证驱动销的端面和槽轮的槽底预留0.5-1mm的间隙，避免运转过程中出现端面摩擦，槽轮的轴向固定需要采用轴肩加锁紧螺母的结构，保证槽轮的径向槽对称面和主动拨盘的驱动销回转平面完全重合，减少运转过程中的轴向附加力。整体机构的径向轮廓尺寸由槽轮的外径决定，在6槽的设计下，槽轮外径约为中心距的1.73倍，设计安装腔体时需要在槽轮外径之外预留至少10mm的安全间隙，避免运转过程中和其他结构件发生干涉。

　　实际应用中，这类机构的主动端通常和减速电机的输出轴直连，不需要额外的减速结构，因为槽轮机构本身的动停比是固定的，6槽结构的动停比为1:2，也就是主动轴每转一圈，槽轮转动1/6圈，停留时间是转动时间的2倍，刚好匹配大多数需要在工位停留完成加工、装配、检测动作的自动化设备需求。在选型适配的时候，如果需要调整分度角度，可以通过改变槽轮的槽数来实现，常见的有4槽、6槽、8槽结构，槽数越少，分度过程中的角加速度越大，冲击越明显，适合低速轻载场景；槽数越多，传动越平稳，但相同中心距下的槽轮尺寸会更大，需要根据设备的安装空间和运转速度综合选择。

　　这套结构的所有传动接触面都采用了圆弧和直面的平滑过渡，没有应力集中的尖角结构，驱动销可以采用镶嵌硬质合金套的设计，提升和槽壁接触位置的耐磨性，延长整套机构的维护周期。锁止弧的配合面需要保证表面粗糙度达到Ra1.6以下，减少锁止过程中的摩擦阻力，避免长时间运转后出现锁止面磨损导致的定位间隙。在润滑方面，因为属于开式传动结构，定期涂抹润滑脂即可满足使用需求，不需要密闭的油腔结构，整体的装配和维护难度远低于其他类型的间歇分度机构，非常适合中小型自动化设备的工位转位需求。
