通用壁挂式卡扣滑块安装固定结构

　　在非标自动化设备的侧装辅件固定、小型工业传感模块壁挂安装、桌面级3D打印设备的外置功能件拓展场景中，这类卡扣式滑块结构的使用频率极高，它替代了传统螺丝锁附的繁琐流程，能大幅缩短现场装配、后期运维的拆装耗时。从实际使用逻辑来看，该结构以滑块形式嵌入配套底座的导向槽内，滑动至末端预设位置时，卡扣结构自动卡入底座的定位卡槽完成锁止，需要拆卸时只需再次按压卡扣的解锁位，即可让卡扣脱离卡槽，顺着导向槽滑出完成拆卸，整个拆装过程无需额外工具，单人即可快速完成操作。

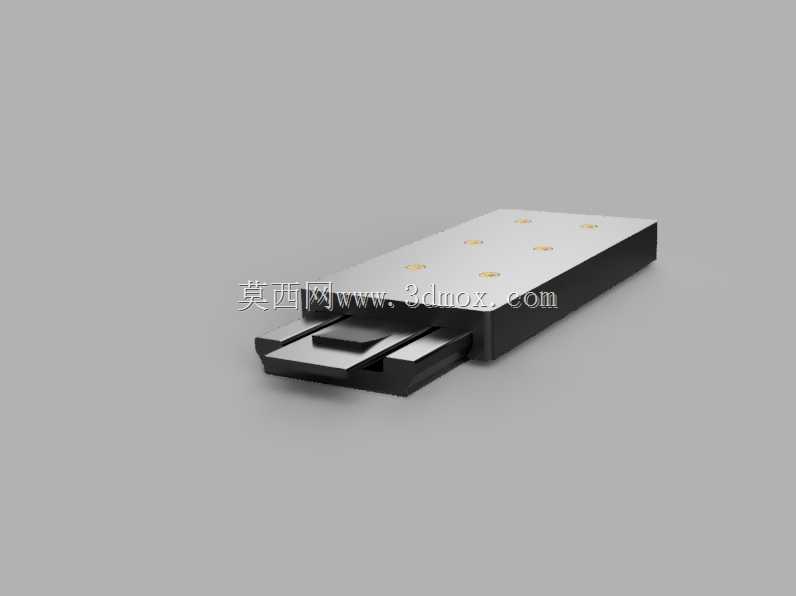

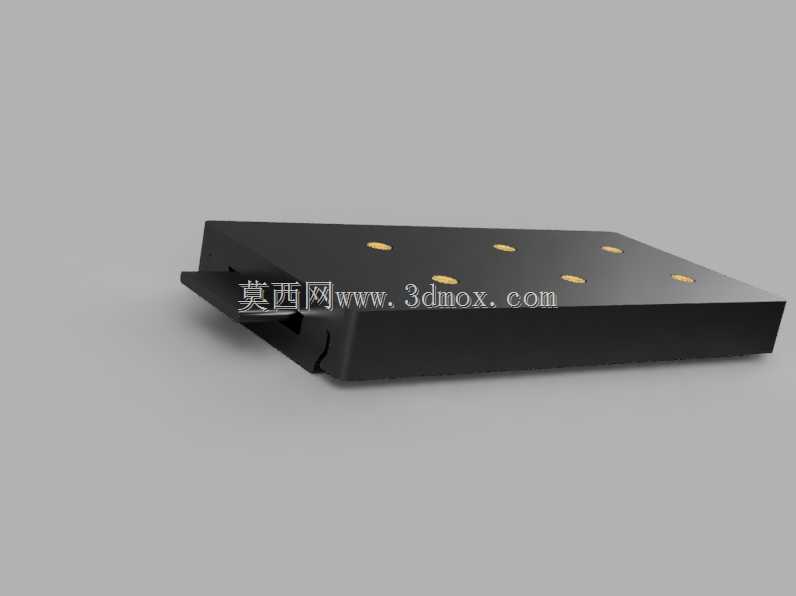

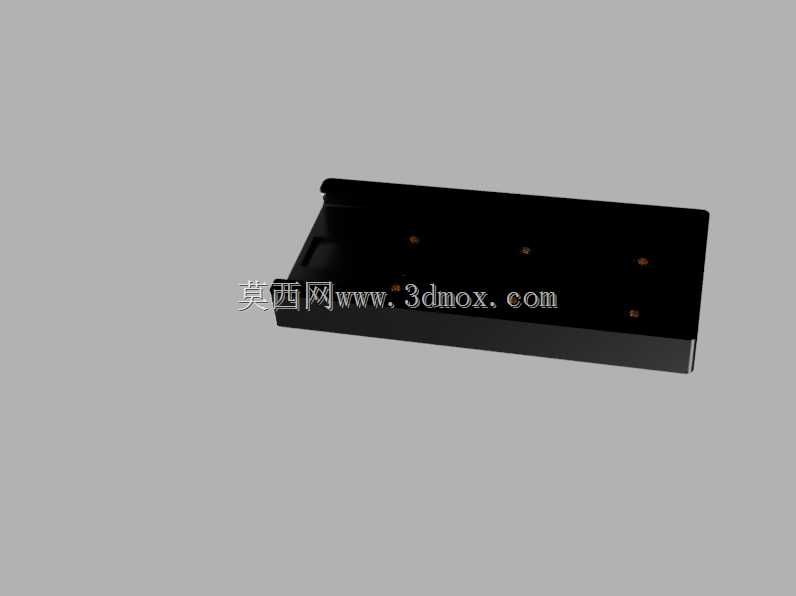

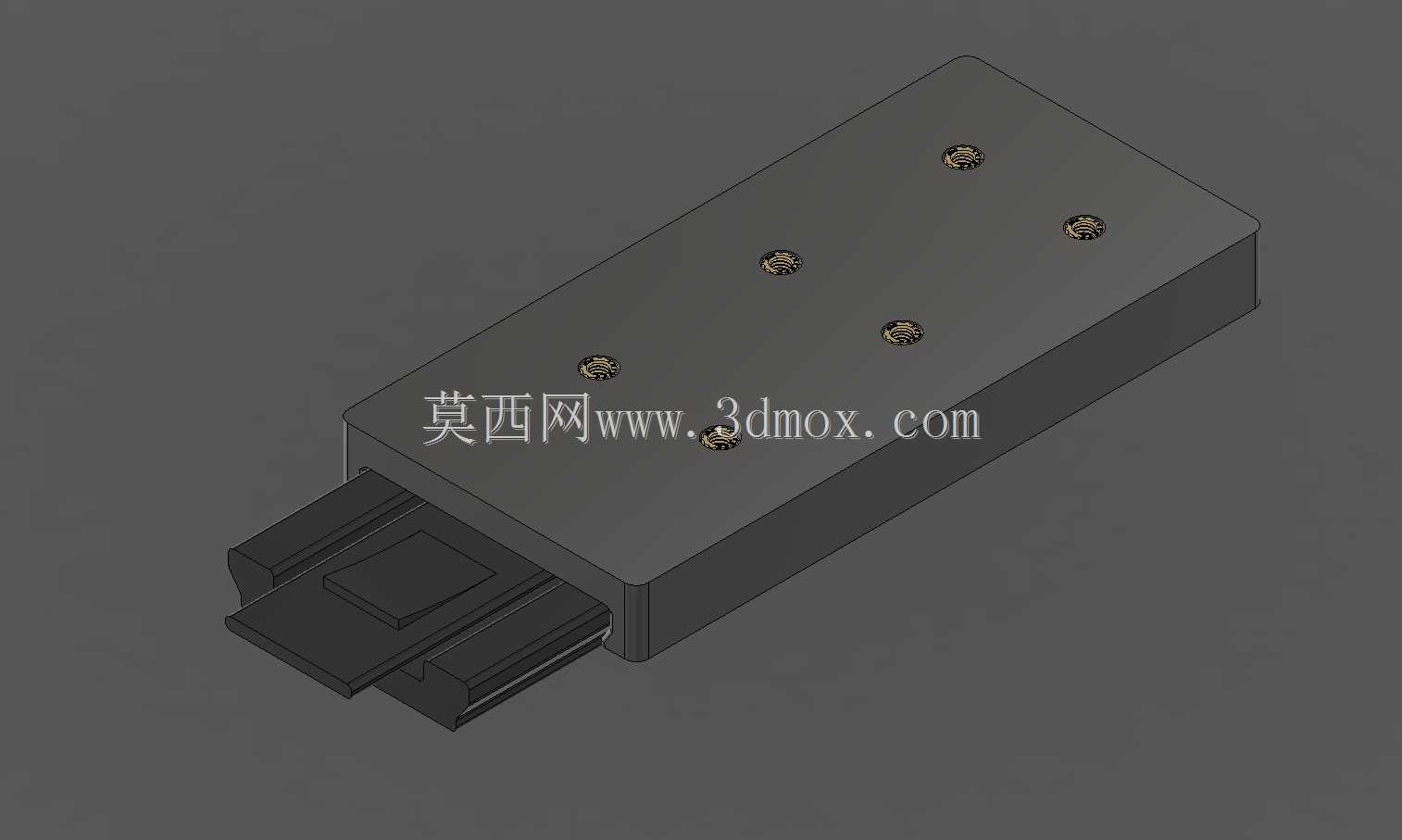

　　设计阶段首先要匹配安装边界，滑块主体的平面区域预留了六个均匀分布的安装孔位，可直接通过螺丝将需要固定的功能模块锁附在滑块平面上，孔位的间距设置兼容多数小型工业模块的通用安装孔距，不需要额外做转接板就能直接适配。滑块与底座导向槽的配合间隙做了针对性放大，一方面是考虑到3D打印工艺的成型公差，避免因打印件的翘曲、层纹导致滑块卡滞，即便是使用普通FDM工艺、0.28mm层厚打印的ABS材质零件，也能顺畅滑动不会出现卡死问题；另一方面大间隙设计也降低了对安装面平面度的要求，哪怕壁挂安装的墙面、设备立面存在轻微的不平整，也不会影响滑块的正常插拔锁止。

　　卡扣结构的设计做了多轮迭代优化，最初版本的卡扣边缘为直角结构，多次插拔后容易出现应力集中导致的卡扣断裂，后期迭代时将凸轮边缘做了加宽处理，同时在卡扣的根部增加了圆角过渡，既提升了卡扣的结构强度，也让按压解锁的手感更顺滑，不会出现生硬的卡顿感。滑块前端的导向段做了斜角导入设计，对准底座槽口时不需要完全精准对位，顺着斜角就能顺利滑入槽内，降低了现场安装的对位难度。

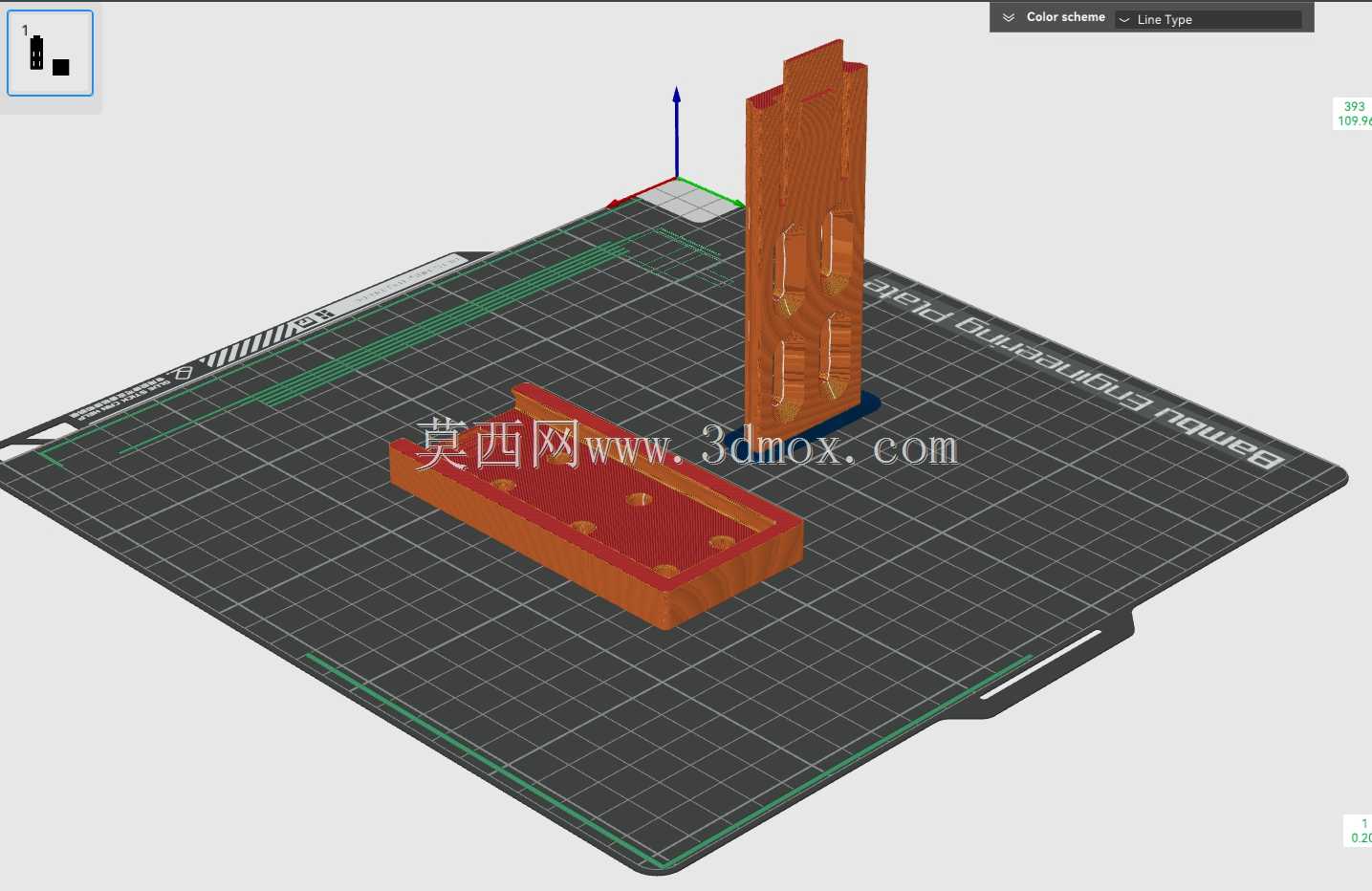

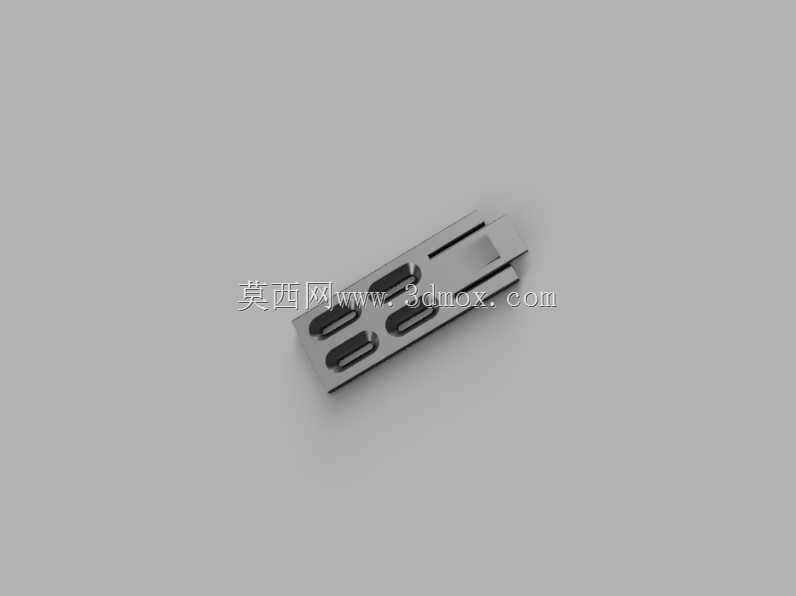

　　从安装适配性来看，该结构不需要在安装面做复杂的沉孔、攻丝处理，配套的底座可直接通过背胶或者少量螺丝固定在墙面、设备立面、型材框架上，滑块承载的模块重量在5kg以内时，卡扣的锁止力完全足够，不会出现意外滑脱的问题。针对无支撑打印的需求，结构的所有悬空面都做了自支撑角度设计，只要打印时的桥接参数设置合理，不需要添加额外支撑就能完成打印，打印完成后不需要做大量的支撑去除打磨工作，能有效缩短零件的后处理时间。

　　在实际产线应用中，这类结构常被用于固定小型接线端子排、信号转换模块、小型气动控制元件，需要更换模块或者检修时，不需要把整个底座从安装面拆下，只需按压卡扣取下滑块上的模块即可，运维效率比传统螺丝固定方式提升60%以上。同时滑块的滑动行程做了限位设计，滑入底座后不会出现过位脱出的问题，卡扣锁止后会有清晰的到位反馈，操作人员不需要额外检查就能确认安装到位，避免出现假锁导致的模块掉落风险。
