超声波清洁器配套网格吊篮结构设计

　　在工业零部件清洗、实验室器皿清洁、小型五金件除油除污的作业场景中，超声波清洁设备的配套承载工装直接决定清洗效率与操作便捷性，这款网格吊篮正是针对EMAG Emmi5型号超声波清洁器开发的专用承载结构。日常清洗作业里，待清洗的小型零件、精密五金件、实验玻璃器皿如果直接放置在清洗槽底部，一方面会遮挡槽体底部的超声换能器工作面，削弱空化效应的作用范围，导致贴近槽底的部位清洗效果不均，另一方面取放高温清洗液内的工件时容易出现滑落、烫伤风险，带提手结构的镂空吊篮刚好能解决这些实际痛点。

　　从结构设计逻辑来看，整个篮体采用全周网格镂空构型，网格的开孔尺寸经过反复校核，既保证超声清洗液可以无阻碍地在篮体内部自由流通，让空化气泡能够充分接触待清洗工件的所有表面，不会因为篮体遮挡形成清洗盲区，同时网格筋条的宽度控制在合理范围，既保证足够的结构强度承装工件，又尽可能减少对超声传播的阻挡。篮体的边缘做了全包边强化处理，避免3D打印过程中出现边缘翘曲，同时日常取放时不会因为尖锐棱角划伤操作人员手部，也不会刮蹭清洗槽的内壁涂层。

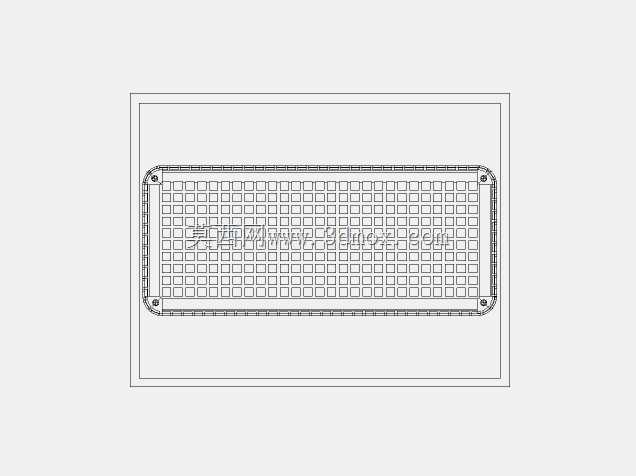

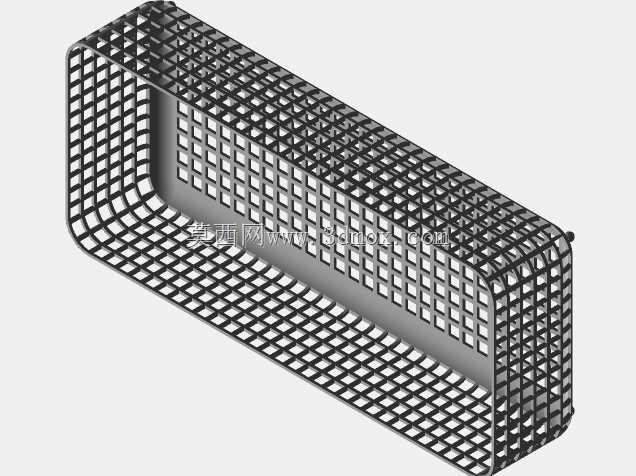

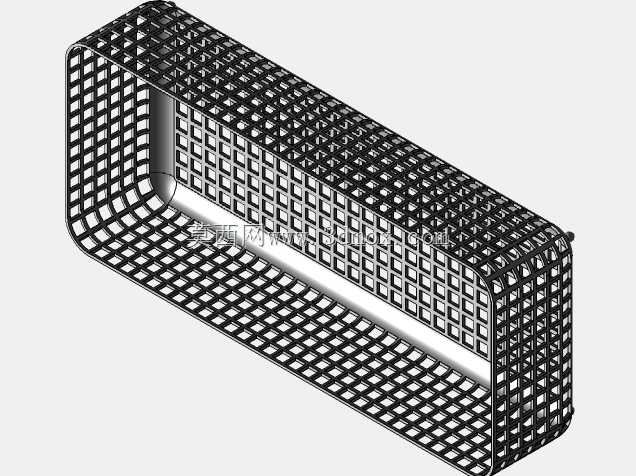

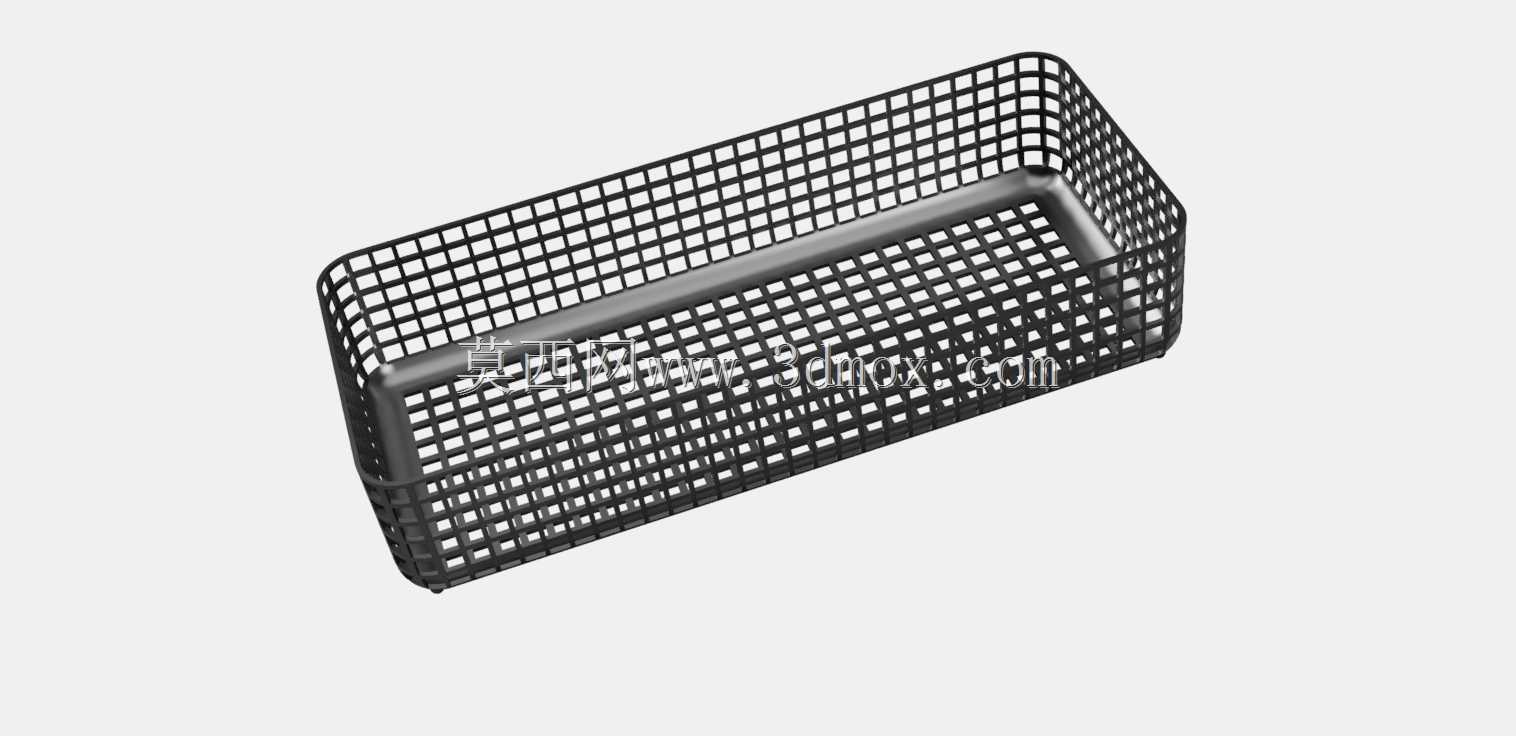

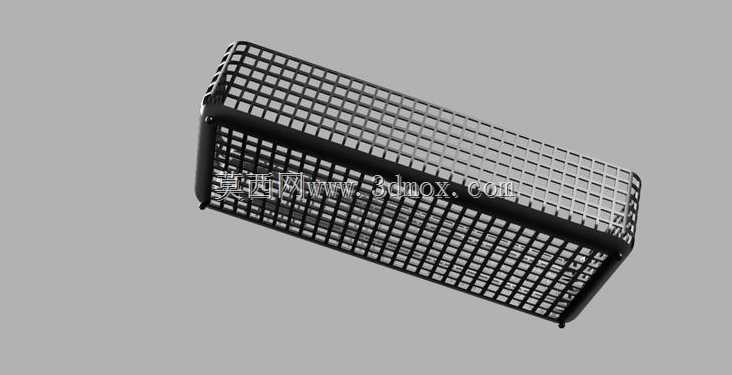

　　尺寸边界上，这款吊篮的外部尺寸严格控制为70x165x35mm，完全匹配对应型号超声波清洁器的槽体内腔尺寸，放入槽内后四周留有均匀的液体流通间隙，不会出现卡滞、晃动的情况，篮体顶部的边缘做了外翻的搭边结构，可以直接挂在清洗槽的槽口位置，不需要额外配置支撑托架，取放时直接提拉搭边部位即可将整篮工件提出，方便清洗完成后快速沥水、转移工件。

　　针对3D打印的工艺适配性，设计阶段就做了无支撑优化，整个篮体的所有结构面都采用自支撑角度设计，使用PLA材料打印时不需要添加任何支撑结构，一方面减少了打印材料的消耗，省去了后期去除支撑的工序，另一方面避免支撑残留导致的网格毛刺、表面不平整问题，打印完成后只需要简单去除底部打印 raft 即可直接投入使用。网格的筋条厚度经过打印测试，采用常规0.4mm喷嘴、0.2mm层厚的打印参数下，筋条成型饱满，不会出现断丝、镂空残缺的问题，整篮承装1kg以内的小型五金工件时不会出现变形、开裂的情况。

　　实际使用场景中，这款吊篮可以承载的工件类型覆盖很广，小到精密电子元器件、钟表零件、眼镜配件，大到小型五金冲压件、实验室玻璃试管、珠宝首饰，都可以放在篮内完成超声清洗，镂空的网格结构可以让清洗掉的油污、杂质直接通过网格孔沉降到清洗槽底部，不会积存在篮内对工件造成二次污染。和传统的不锈钢冲孔吊篮相比，3D打印的塑料吊篮不会和清洗液中的酸碱成分发生锈蚀反应，长期使用也不会出现锈迹污染清洗液的问题，同时自重更轻，操作人员长时间取放作业的劳动强度更低。

　　设计过程中还特意规避了直角应力集中结构，所有网格的交接位置、篮体的转角位置都做了小半径圆角过渡，既可以减少3D打印过程中的应力集中导致的翘曲变形，也能避免日常使用中应力集中部位出现开裂，延长工装的使用寿命。篮体的底部网格和侧面网格采用统一的开孔规格，液体可以从六个方向自由穿透，保证超声场在篮内分布均匀，不管是堆叠放置的小型零件，还是带有盲孔、狭缝的复杂结构件，都能获得一致的清洗效果。针对部分需要浸泡清洗的作业场景，吊篮的镂空率控制在70%以上，提出液面时清洗液可以在3秒内完全沥净，不会携带大量清洗液造成槽内液体过快损耗，也能减少沥水等待时间，提升批量清洗作业的流转效率。
