ADXL传感器适配3D打印机边缘固定夹具

　　在桌面级FDM3D打印机的共振调试作业中，加速度传感器的安装刚性与位置适配性，会直接影响振动频率采集数据的准确性，进而干扰输入整形参数的校准效果，这款适配ADXL系列传感器的边缘固定夹具，正是针对改装型Ender3类桌面3D打印机的调试场景开发的专用固定结构。

　　从实际使用场景来看，多数用户在开展打印机共振测试时，往往采用胶带粘贴、扎带捆绑的临时方式固定传感器，这类固定方式一方面容易在测试过程中出现传感器移位，导致采集的振动数据掺杂固定结构本身的晃动误差，另一方面粘贴或捆绑的位置受机身结构限制，很难贴合打印机X/Y轴运动的边缘刚性区域，无法真实反映运动部件的实际振动特性。这款夹具的核心用途，就是为ADXL传感器提供可重复拆装、刚性足够的安装载体，让传感器能够稳定固定在打印机X/Y轴的型材边缘位置，保证振动信号采集的可靠性。

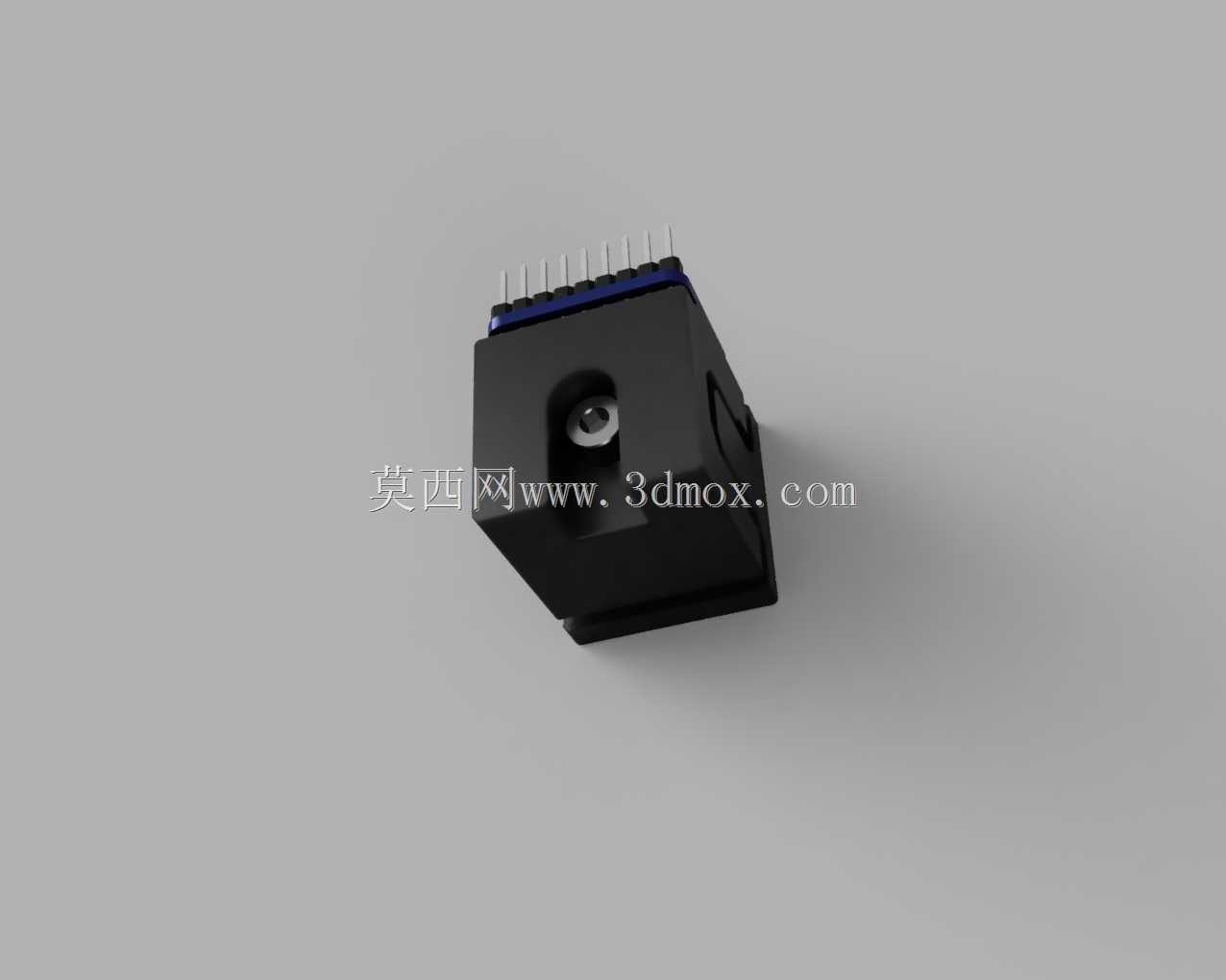

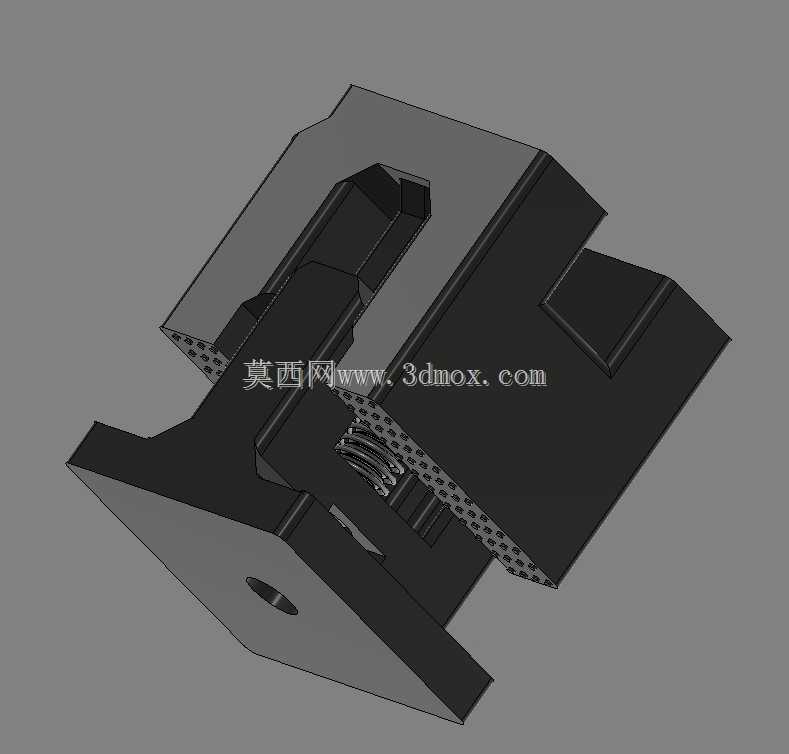

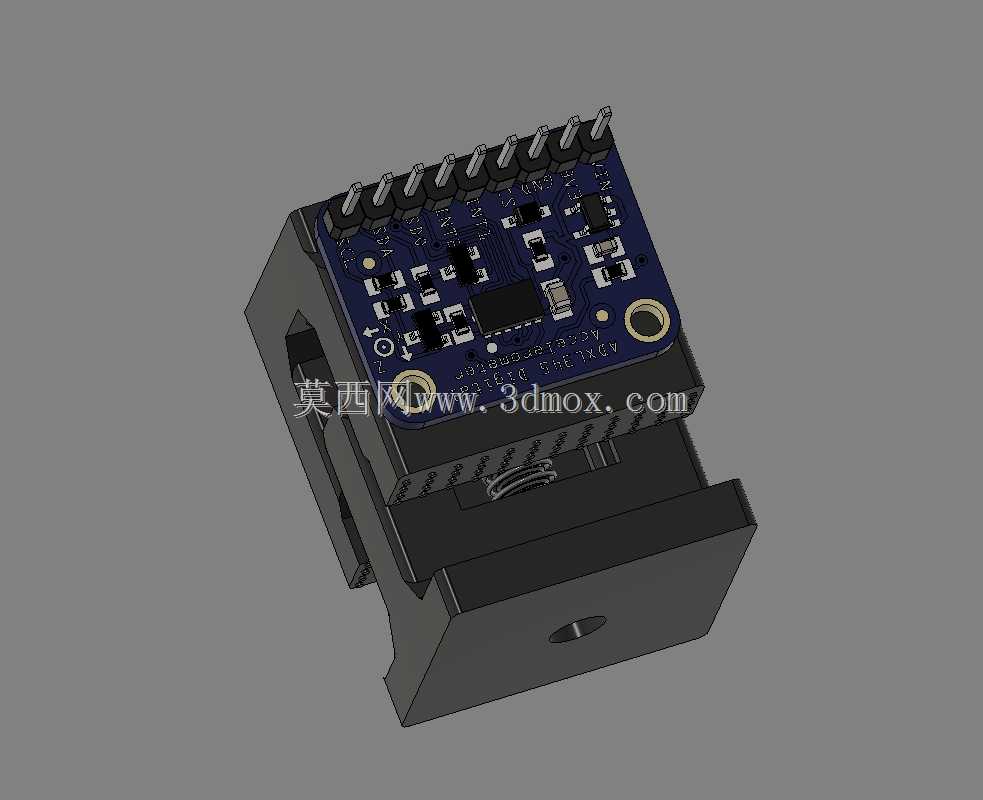

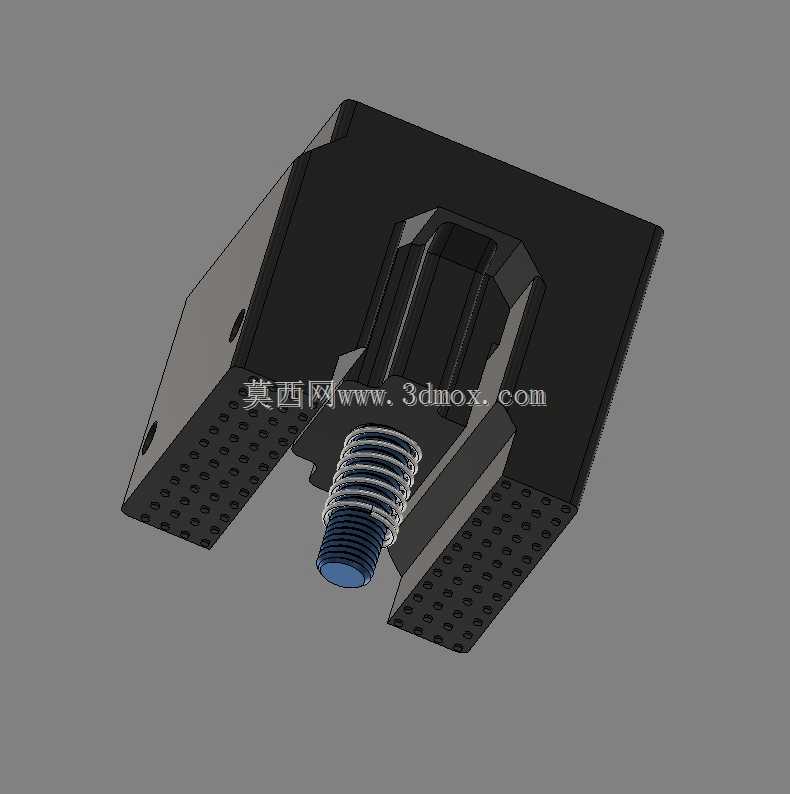

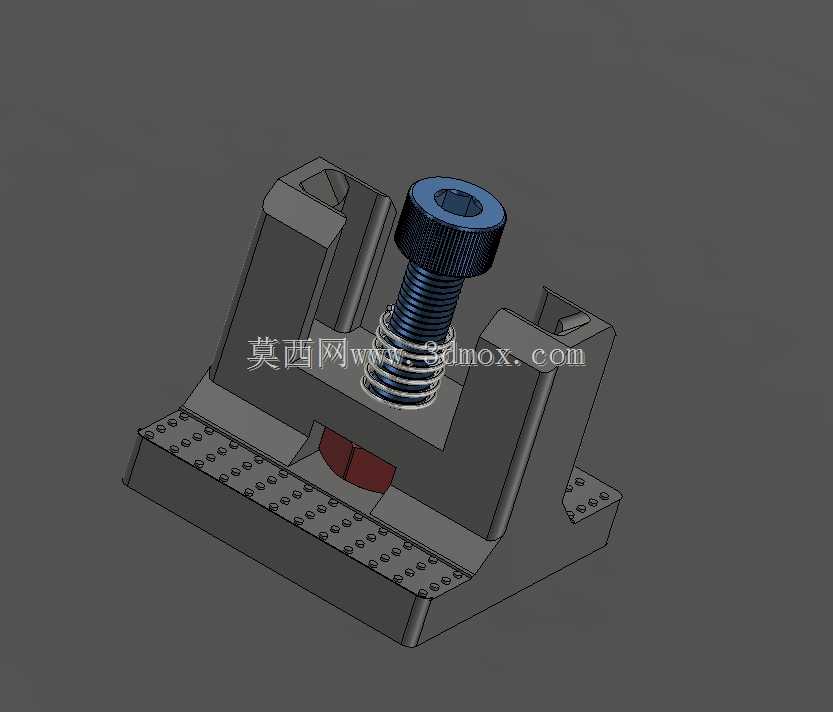

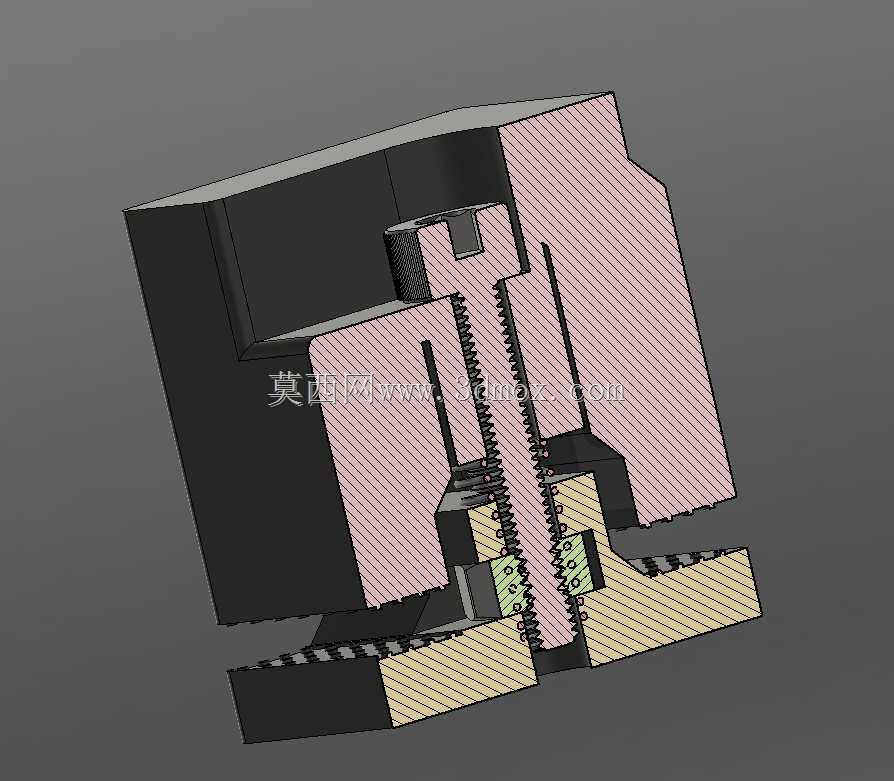

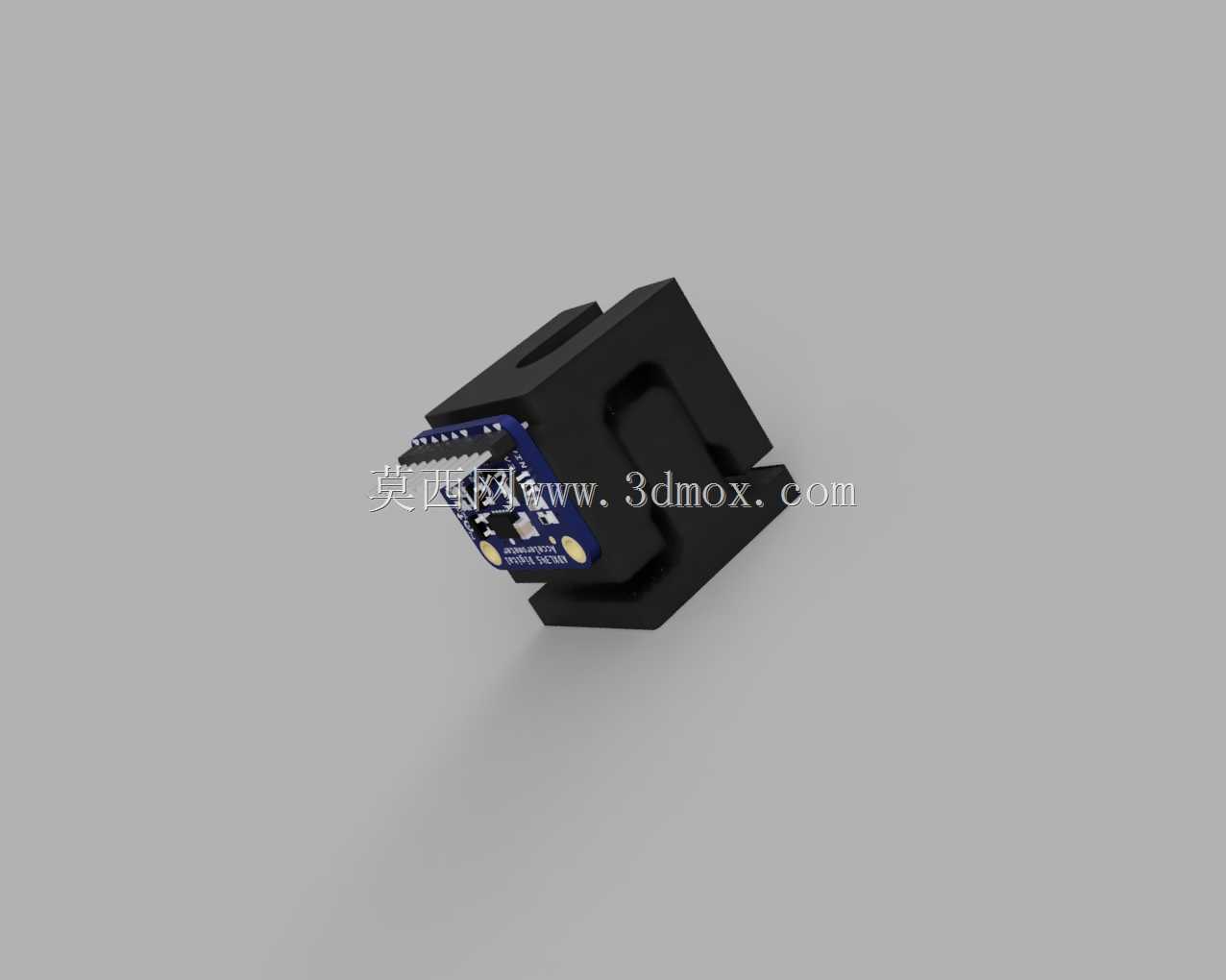

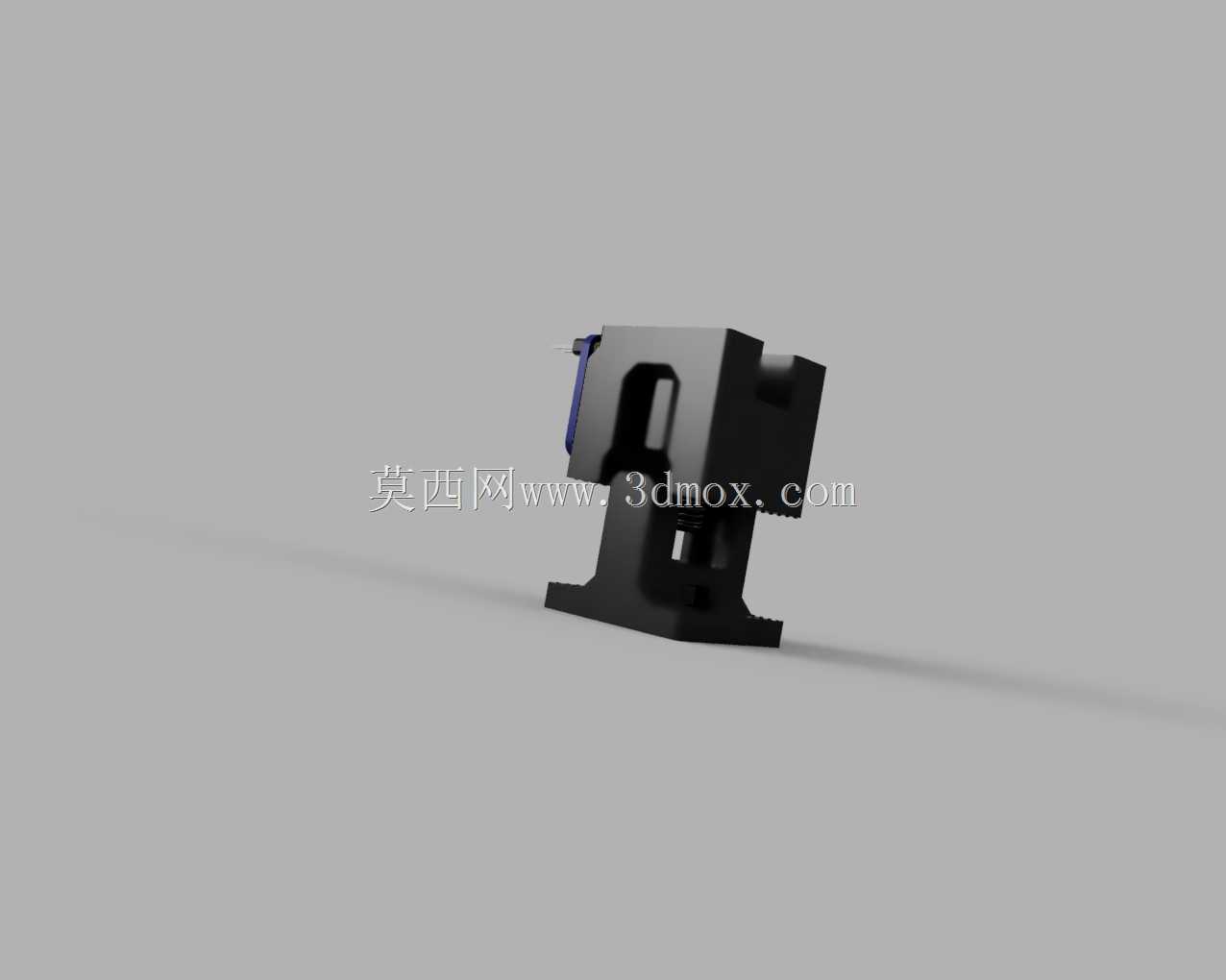

　　在功能特性设计上，这款夹具采用了分体式弹性夹紧结构，夹紧位围绕M3规格的安装螺钉设置了配套的压缩弹簧，弹簧自由长度约6mm，预紧后能够为夹爪提供持续的夹紧力，既可以保证夹具在打印机高速运动产生的持续振动下不会松脱移位，又能让用户无需额外工具就能快速完成夹具的拆装与位置调整，避免传统螺钉硬顶固定方式下，反复拆装磨花打印机铝型材表面的问题。夹具体的传感器安装位预留了足够的避让空间，能够适配不同PCB布局的ADXL345类加速度传感器，不会出现传感器元件与夹具体干涉、压损电路板元件的问题。

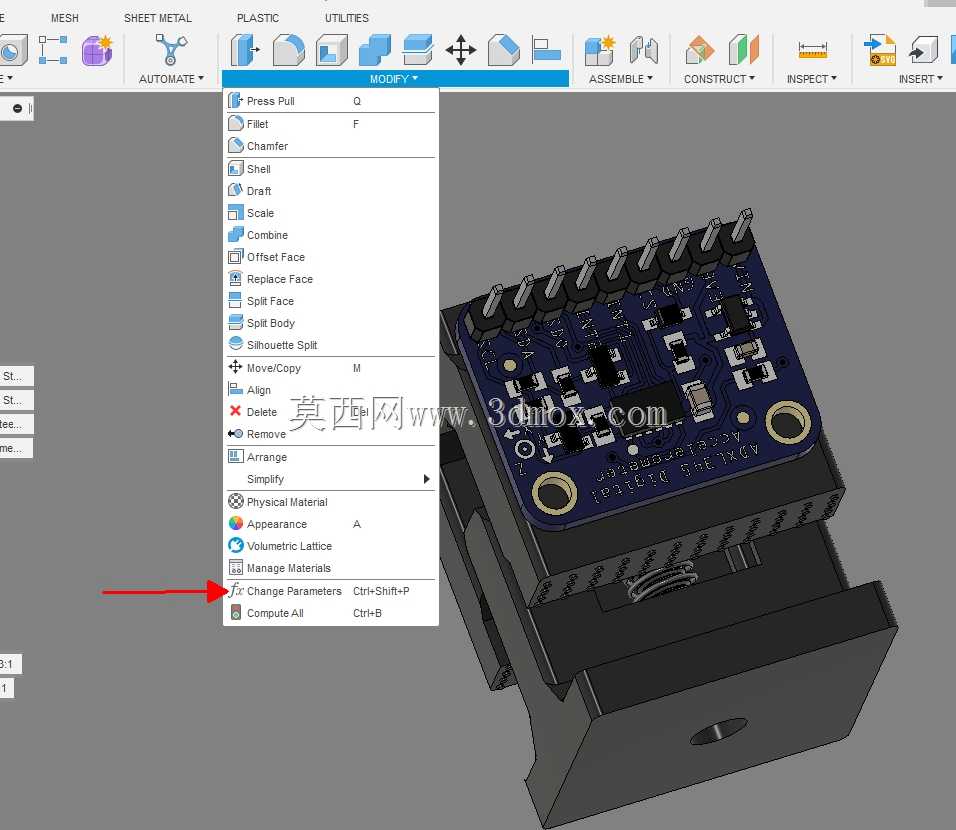

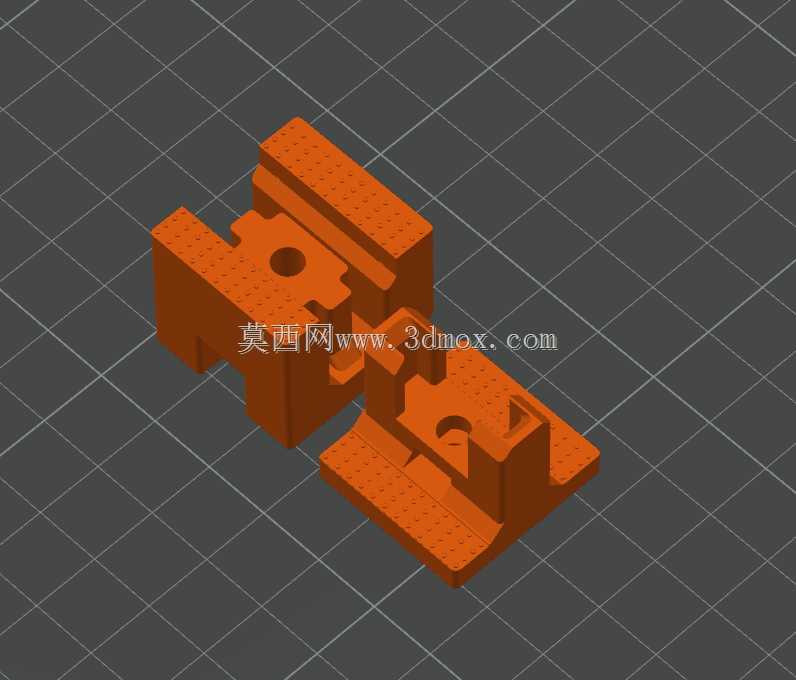

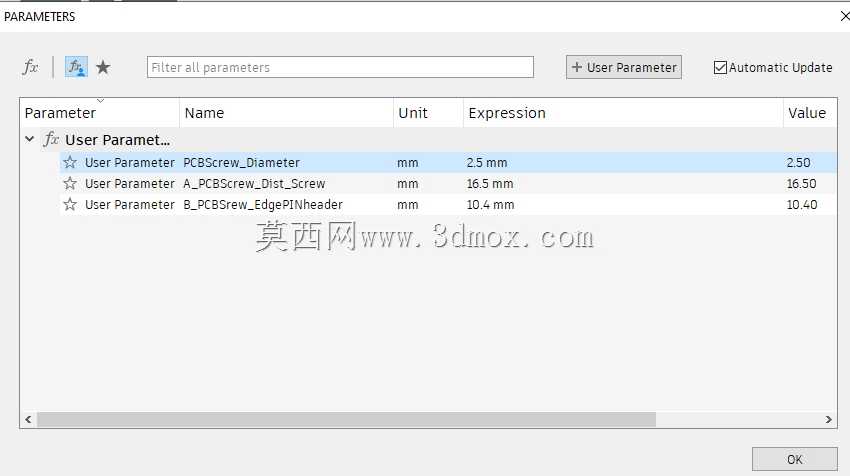

　　设计思路上，这款夹具没有采用复杂的多零件拼接结构，整体为一体化打印成型的单体结构，仅需搭配标准M3螺钉与通用压缩弹簧即可完成组装，不需要额外定制非标连接件，用户可以直接利用手边的标准五金备件完成装配。夹爪的夹紧行程做了参数化适配，能够卡合在2020规格铝型材的边缘位置，安装时不需要对打印机原有结构做任何打孔、切削改装，直接卡在型材边缘后拧紧螺钉即可完成固定，不会破坏设备原有结构。考虑到3D打印的工艺特性，夹具体的结构做了无支撑优化，打印时不需要添加支撑结构，仅需在夹具体与打印平台接触的底面添加少量裙边即可保证打印成功率，即便是0.12mm层高的普通精度打印，夹紧面的平整度也能满足使用要求，不会因为打印层纹导致夹紧面贴合不严出现晃动。

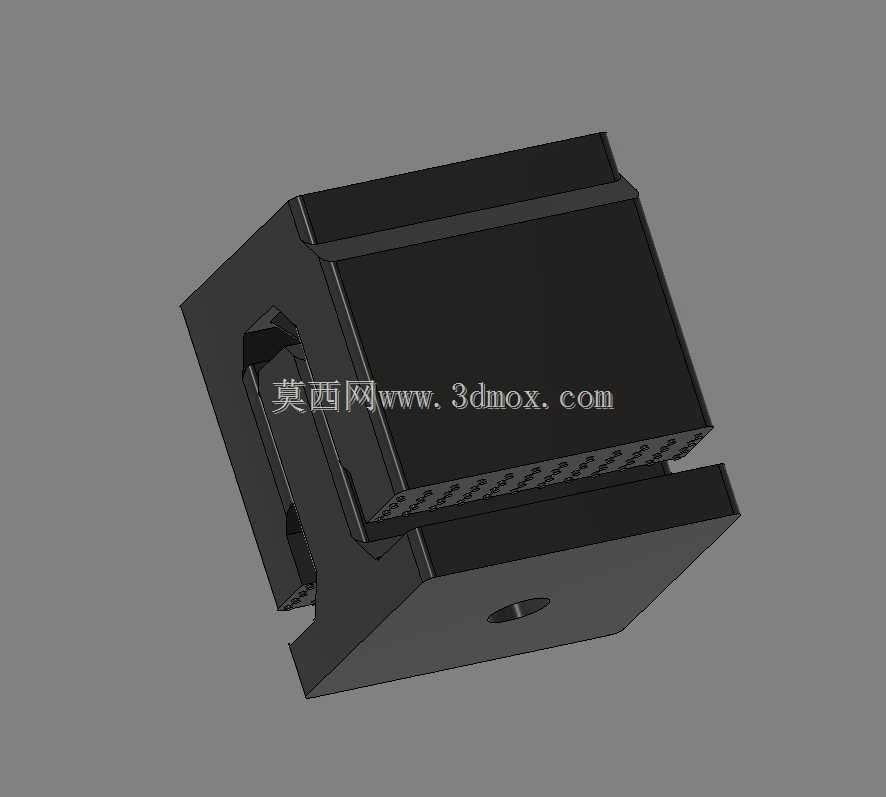

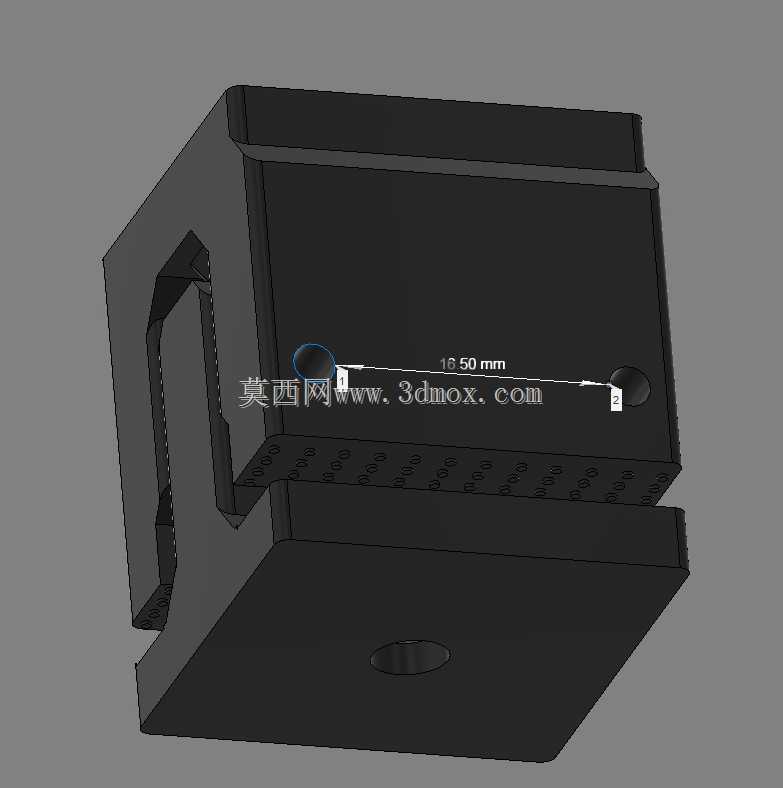

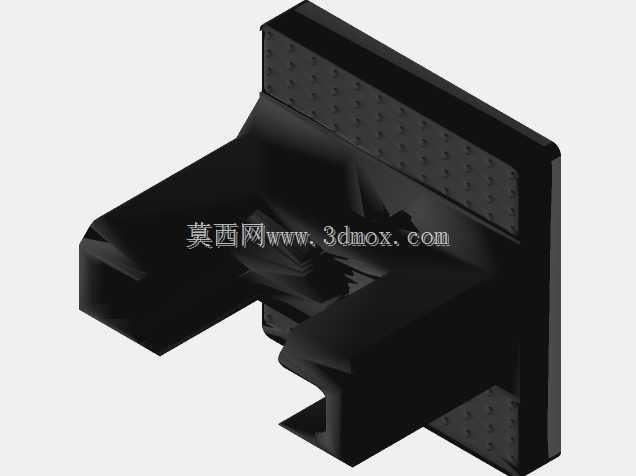

　　从安装边界与尺寸适配来看，夹具体整体轮廓紧凑，安装后不会超出打印机型材的外轮廓边界，不会与X/Y轴运动过程中的拖链、皮带、限位开关等部件产生运动干涉。夹紧位的开口尺寸适配2020铝型材的壁厚，夹紧后夹爪与型材的接触面积做了加宽处理，能够分散夹紧力，避免长时间夹紧在型材表面留下压痕。传感器安装面的平面度控制在0.2mm以内，能够保证传感器PCB与安装面完全贴合，不会因为安装面倾斜导致传感器轴向与打印机运动轴向出现偏角，影响振动数据的采集精度。夹具体上预留的螺钉过孔位置做了沉头处理，螺钉拧紧后头部不会高出安装面，避免凸起的螺钉头刮蹭传感器电路板或者周边的运动部件。

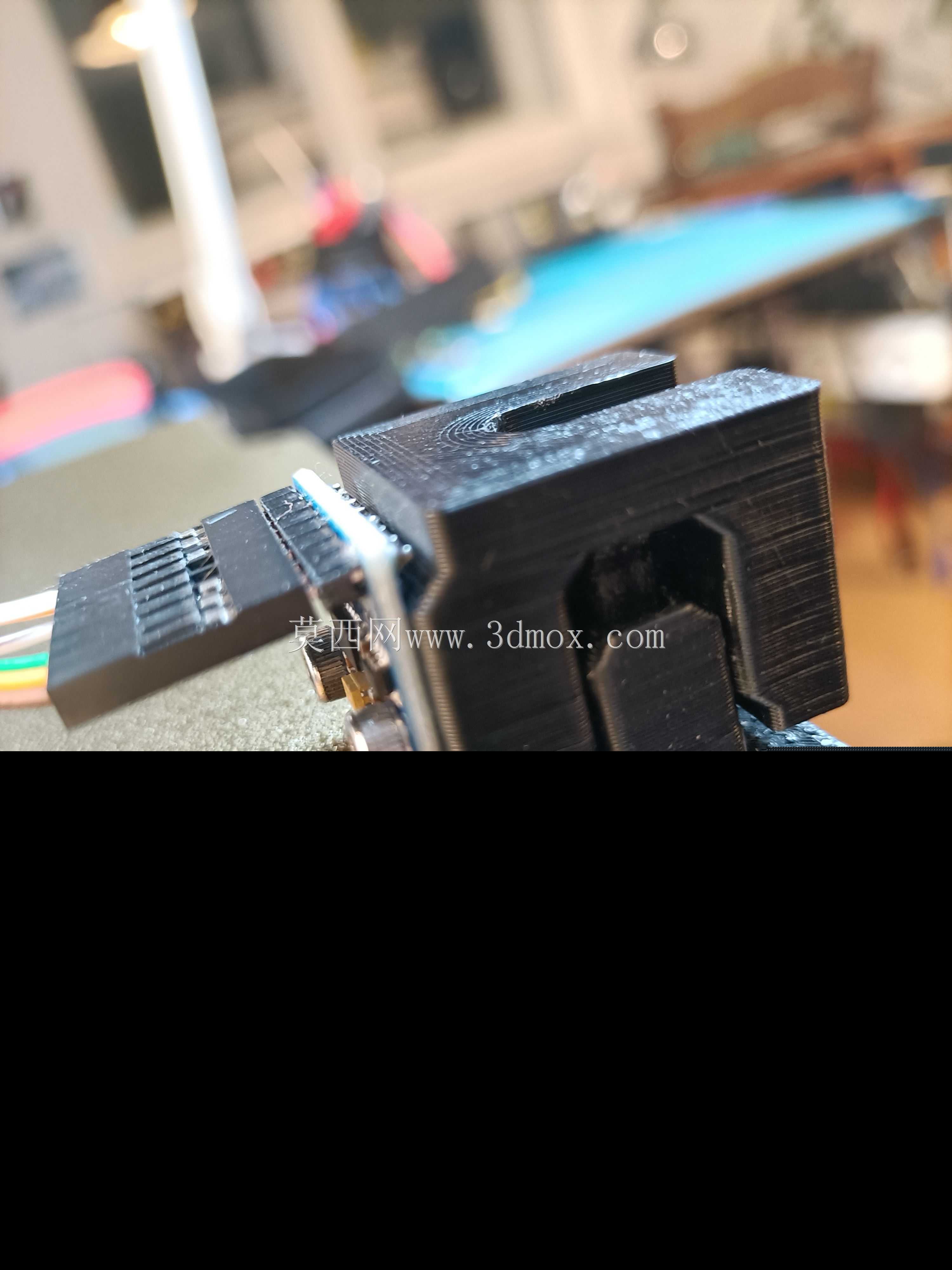

　　在实际调试使用中，这款夹具除了适配Ender3系列打印机的X/Y轴边缘固定外，也可以适配其他采用同规格铝型材框架的桌面级3D设备，只要型材边缘的壁厚在夹紧行程范围内，都可以通过调整螺钉的拧紧程度来适配不同的安装位置，完成传感器的快速固定。相比临时固定方式，这种带弹性预紧的夹紧结构，能够过滤掉临时固定方式下胶带或扎带本身产生的微小振动杂波，让采集到的共振频率数据更贴近设备的真实振动特性，帮助用户更精准地校准输入整形参数，降低打印机高速运动时的振纹问题，提升打印件的表面质量。
