DPS系列电源配套USB接口电路板结构

　　在直流可调稳压电源的外设拓展场景里，USB输出接口是兼顾便携设备供电、调试数据传输的核心配套部件，这款适配DPS3005、DPS5005型号电源的USB接口PCB，主要承担电源对外拓展USB端口的电路承载与结构定位作用，实际使用中既可以为手机、开发板、小型数码模块提供标准5V供电输出，也能在部分调试场景下完成电源与上位机之间的通讯连接，弥补原有电源本体接口拓展性不足的问题。从结构设计逻辑来看，这块PCB的外形轮廓完全匹配对应型号电源的外壳预留安装位，板边做了圆角处理避免装配时刮蹭外壳内壁，USB接口的伸出长度经过反复校核，刚好与外壳面板的开孔齐平，不会出现接口内陷导致公头插不到位、或是外凸过多影响外壳装配密封性的问题。

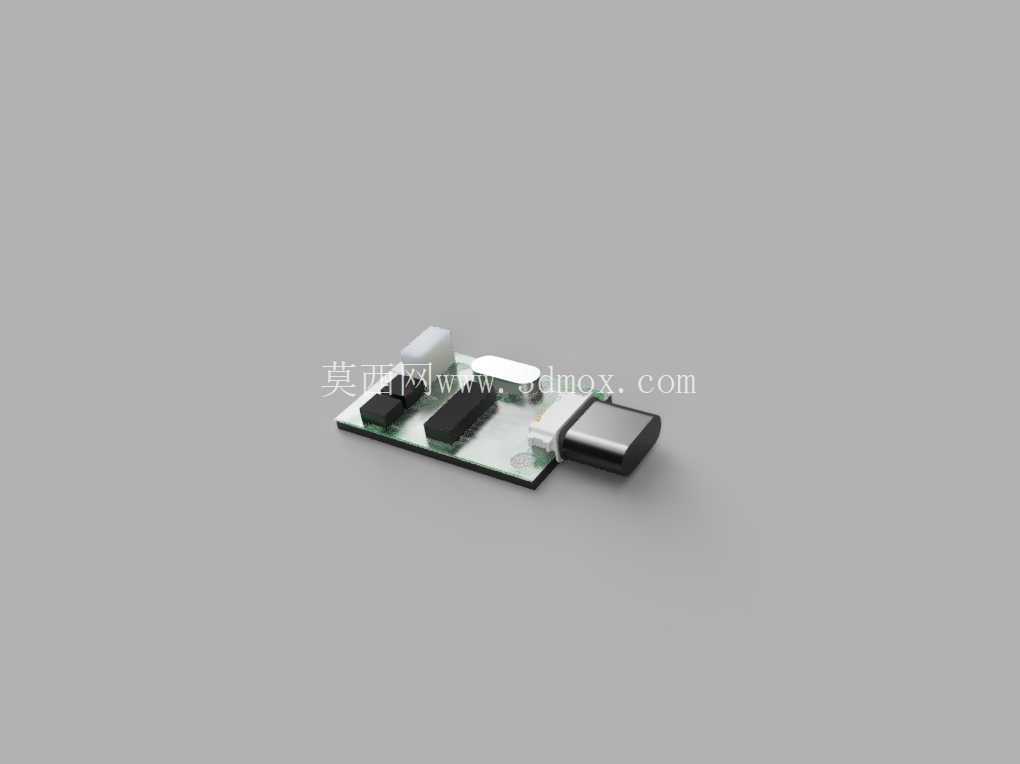

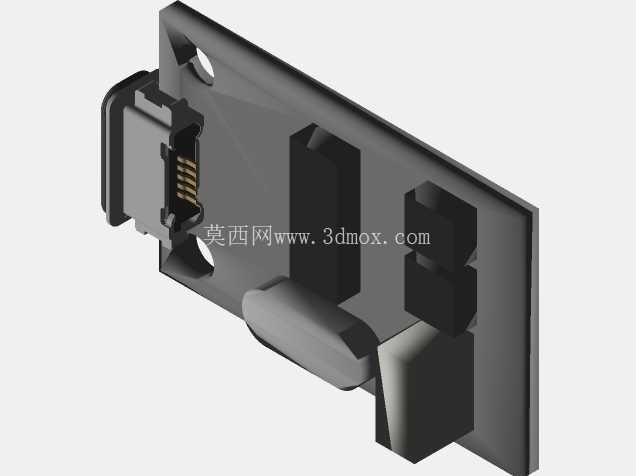

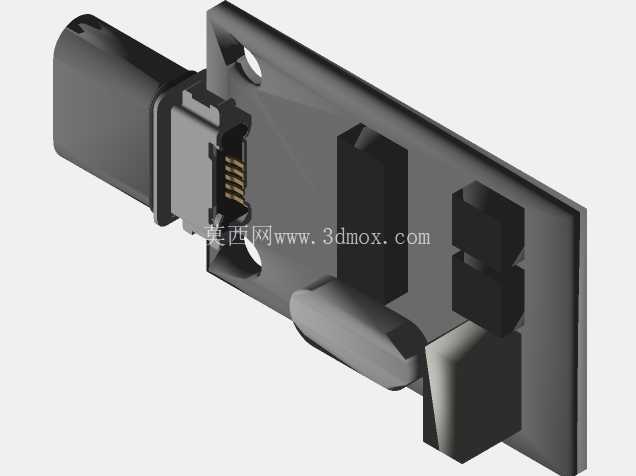

　　板上的SMD元件布局遵循强弱电分离的原则，电源输入回路的走线做了加宽处理，承载USB端口输出的额定电流时不会出现线损过大导致的压降问题，信号传输回路的走线做了等长处理，保证通讯场景下的数据传输稳定性。建模过程中，针对PCB本体的结构做了两种状态的还原，一种是不带任何附加组件的裸板结构，方便设计人员直接调用作为外壳切割的定位参考，在做电源外壳的自定义改装时，可以直接提取板体的外轮廓、安装孔位、接口凸台的尺寸作为壳体开孔的布尔运算参考，不用再反复测量实物尺寸；另一种是搭载了完整贴片元件与USB公座的装配体结构，能够直观呈现元件的高度分布，在做内部结构干涉检查时，可以直接验证壳体内部的筋位、固定柱是否会和板上的电容、接口元件产生空间冲突。

　　从安装边界来看，这块PCB的固定孔位间距完全适配原有电源内部的安装柱位置，不需要额外打孔或者加装转接件，装配时直接对准孔位锁入对应规格的自攻螺丝即可完成固定，板体的整体厚度控制在1.6mm，和常规FR-4板材的标准厚度一致，USB接口的焊盘位置做了加固处理，反复插拔USB公头时不会出现焊盘脱落的问题。实际工程应用中，很多做桌面电源改装、小型集成供电柜设计的工程师，都会用到这类配套USB接口板，在做整体结构布局时，需要提前预留出PCB的安装空间，同时要注意板上最高元件的高度差，避免上方的盖板压到元件造成短路。

　　建模时对USB接口的插拔导向结构做了精准还原，接口内部的弹片、定位槽的尺寸完全符合USB2.0的标准规范，做装配仿真时可以模拟公头插入的行程，验证接口周围是否有结构件阻碍插拔操作。板体的边缘预留了穿线缺口，方便电源内部的输入线束从缺口处接入焊盘，不会出现线束被板边压破绝缘层的隐患。对于需要做参数化调整的设计场景，这个模型的基础特征可以直接编辑，修改板体尺寸、接口位置就能适配其他型号的可调电源，不用从零开始搭建结构，能大幅缩短改装设计的周期。在做热仿真分析时，模型上的元件分布可以作为热源加载的参考，模拟长时间满负载输出时板上的温度分布，验证是否需要在对应位置增加散热措施，避免高温导致元件寿命缩短。整个结构的建模精度控制在0.1mm以内，所有的安装定位尺寸都和实物保持一致，不管是用来做结构装配验证，还是作为产品宣传的渲染素材，都能满足工程使用的要求，不会出现尺寸偏差导致的装配干涉问题。
