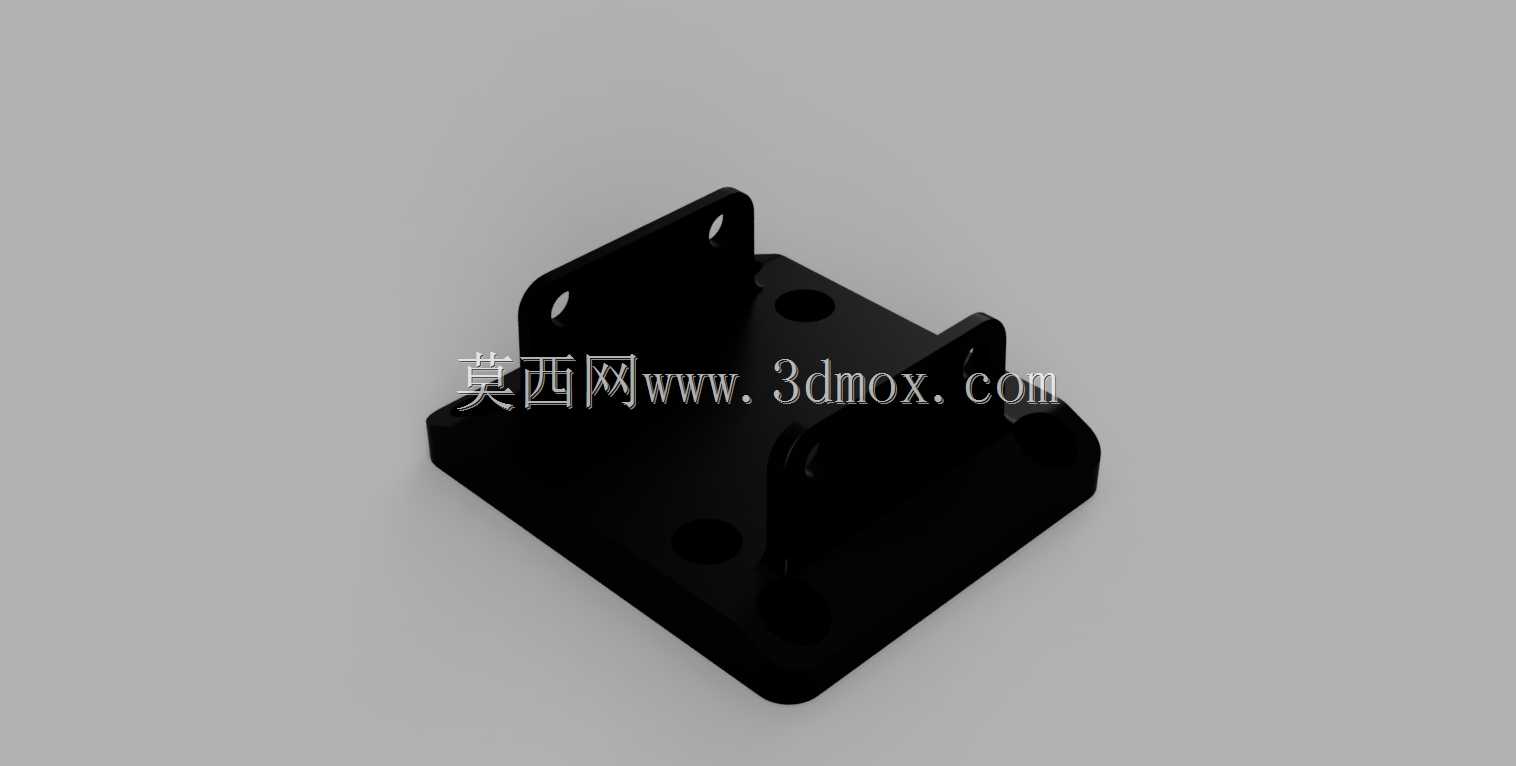

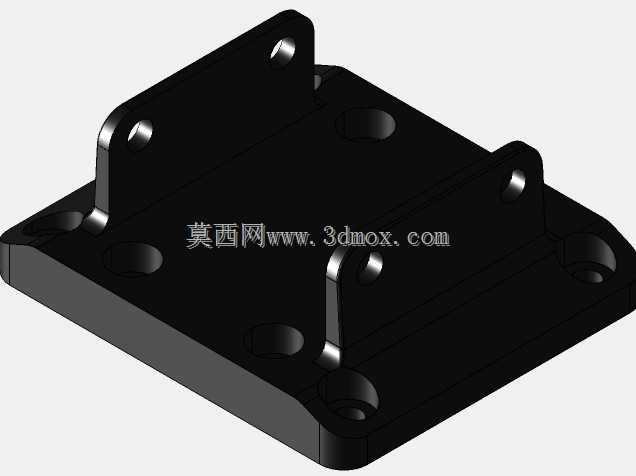

CCMW45线性导轨配套DJ45B安装支座结构

　　在自动化输送、精密检测工位、小型模组滑台这类需要线性往复运动的设备场景里，导轨安装支座是衔接线性导轨与设备安装基面的核心承载零件，其结构精度、安装适配性直接决定导轨运行的平顺性与负载承载上限。这款适配CCM W45规格线性导轨的DJ45B安装架，在设计阶段就围绕现场安装的实际痛点做了结构优化，没有采用市面上常见的一体式弯折薄板结构，而是选择了带加强立板的块状基座构型，基座底部预留的四个沉头安装孔，可直接通过内六角螺栓将整个支座固定在设备的铝型材安装面或者机加工台面上，沉孔深度经过精准核算，螺栓锁紧后头部完全没入安装面以下，不会出现凸台干涉导轨滑块运行行程的问题。

　　从安装边界来看，支座的立板高度与W45系列导轨的端面安装孔位完全匹配，立板上开设的两个通孔位置与导轨端部的预装螺纹孔同轴度公差控制在0.02mm以内，现场装配时不需要额外做孔位修配，直接穿入锁紧螺栓就能完成导轨端部的固定，能有效避免因为安装孔位偏差导致的导轨强行别劲、运行卡滞问题。基座与立板的衔接位置做了圆弧过渡加强处理，没有采用直角拼接的结构，一方面能消除机加工过程中的应力集中问题，避免长期承受交变负载时出现焊缝开裂或者基座变形的情况，另一方面圆弧过渡的结构也不会在装配时划伤安装人员的手部，同时减少车间积尘在结构夹角处的堆积，日常设备维护时清洁更方便。

　　在实际设备选型应用中，这类安装支座多用于线性导轨的端部固定场景，比如在短行程的点胶设备滑台、视觉检测相机的位移调节模组、小型物料移栽机构里，单根线性导轨的两端各配置一个该款安装支座，就能将导轨牢牢固定在预设安装位置，相比直接将导轨锁在安装基面上的方案，这种带立板的安装支座能抵消导轨运行过程中产生的侧向倾覆力矩，尤其是当滑块上搭载的负载存在偏心情况时，立板结构可以提供额外的支撑刚度，避免导轨长期受侧向力出现滚道磨损、精度下降的问题。设计过程中还充分考虑了不同安装场景的兼容性，基座的底面平面度公差控制在0.01mm以内，不管是安装在经过铣削加工的金属安装板上，还是搭配标准工业铝型材的预置槽位安装，都能保证导轨安装后的直线度满足使用要求，不会因为基面的微小形变导致导轨精度超差。

　　从结构细节来看，支座上所有的安装孔边缘都做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，也能在螺栓穿入时起到导向作用，降低现场装配的对位难度。立板与基座的连接部位厚度经过受力仿真核算，在承受额定侧向负载的情况下，结构形变量小于0.005mm，完全满足精密线性传动场景的刚度要求，不会因为支座形变导致导轨运行出现顿挫、异响等问题。在一些需要将导轨垂直安装的场景里，这款安装支座的立板结构还能起到承重限位的作用，避免导轨因为自重或者负载重量出现向下滑移的情况，相比普通的压板固定方式，这种一体式的安装支座装配效率更高，不需要现场加工调整垫片来补偿安装高度差，支座本身的加工精度就已经保证了导轨安装后的高度一致性，多根导轨平行安装时也能快速调整到同一水平高度，减少现场调试的工时消耗。
