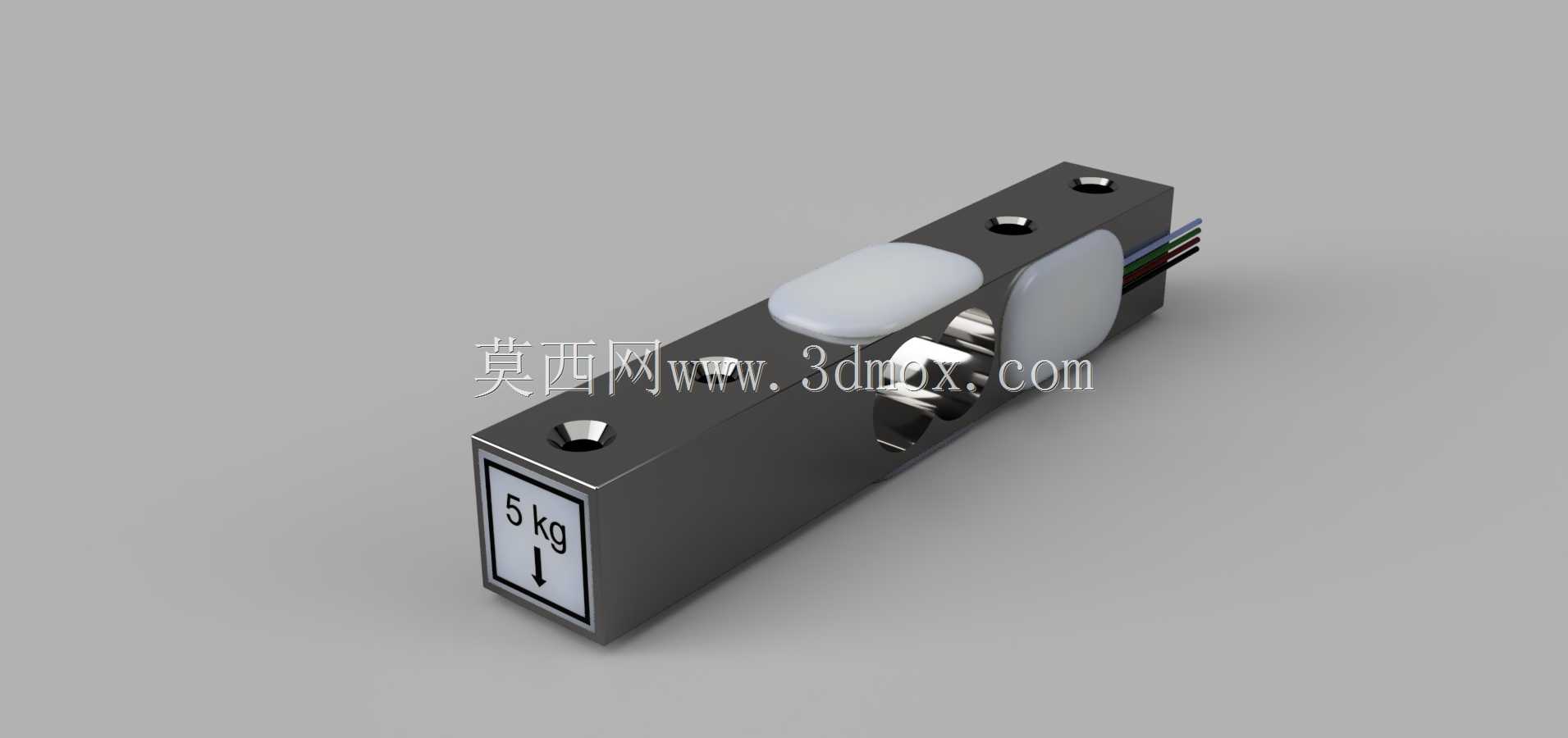

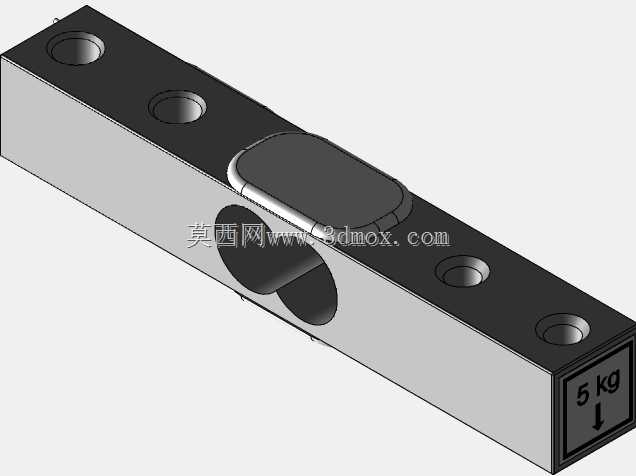

小量程平行梁式5kg称重测力传感装置

这款5kg量程的平行梁式称重测力装置，是面向小量程高精度重量检测场景开发的核心测力元件，广泛应用在桌面级电子秤、小型配料分装设备、实验室精密称量仪器、零售自助称重终端、小型物料分拣工位等对测力精度有较高要求的场景中，能够在有限安装空间内完成稳定的重量信号采集，为后端控制与显示单元提供可靠的受力数据支撑。在实际使用过程中，该装置通过梁体内部的应变片结构，将承受的垂直载荷转化为线性的电信号输出，搭配常规的HX711信号采集模块即可完成信号的放大与模数转换，快速输出可被主控单元识别的重量数值，接线端采用标准化的线序定义，白色线对应信号负端、绿色线对应信号正端、红色线对应激励正端、黑色线对应激励负端，能够大幅降低现场接线的调试成本，避免线序错接导致的采集异常或元件损坏。从设计思路来看，该装置采用单点式平行梁弹性体结构，选用高强度铝合金作为梁体基材，经过精密的机械加工与应变片贴片、温度补偿、线性校准工序，保证在0-5kg的全量程范围内具备优秀的线性度与重复测量精度，梁体两端预留的标准安装螺纹孔，分别适配M4与M5规格的固定销钉，既可以通过一端固定、一端承载的方式安装在小型秤台下方，也可以嵌入到自动化设备的测力工位中，作为接触式载荷检测的核心元件使用，梁体表面的密封防护结构能够阻挡日常使用中的粉尘、潮气侵入内部应变片区域，提升元件在复杂车间、零售门店等非洁净环境下的长期运行稳定性。在安装边界层面，该装置的整体外形尺寸控制在80mm*13mm*13mm的紧凑范围内，不需要占用过大的安装空间，安装时需要保证固定端的安装基面具备足够的平面度与结构强度，承载端的受力方向保持与梁体垂直，避免偏载、侧向力对测量精度造成影响，同时要预留出线缆的走线空间，避免线缆被挤压、拉扯导致接线端脱落。这类小量程称重传感装置的普及，能够帮助小型称量设备、自动化检测工位在控制整体体积与硬件成本的前提下，实现稳定可靠的重量检测功能，适配当下小型化、集成化的工业检测与商用称量设备的开发需求，在食品零售、实验室检测、小型工业配料、智能快递柜重量核验等场景中都能发挥稳定的测力作用，其标准化的安装接口与线序定义也能帮助开发者快速完成设备集成，缩短产品的开发与调试周期。
