三周期极小曲面回转体多孔结构设计

　　本次呈现的回转体多孔结构，核心采用三周期极小曲面构型，这类结构最早在拓扑数学领域被提出，近些年随着生物制造与精密加工技术的成熟，逐步落地到植入物、组织工程支架的实际生产场景中。不同于常规规则孔隙的支架结构，三周期极小曲面的曲面平均曲率为零，整体结构连续光滑，不存在传统点阵结构的应力集中节点，在承载时应力可以沿着曲面连续传导，不会出现局部应力陡增导致的结构断裂问题，这一特性刚好匹配植入物在人体内部长期受交变载荷的使用需求。

　　从实际应用场景来看，这类结构目前主要用于骨组织工程支架，人体松质骨本身就是类似的连续多孔结构，孔隙率在60%-80%区间时，既可以保证骨细胞沿着孔隙内壁攀附生长，也能让体液在孔隙内正常流通，避免植入后出现局部组织坏死的问题。设计这类结构时，首先要确定目标植入部位的力学性能边界，比如承重骨部位需要的弹性模量要和人体皮质骨、松质骨匹配，避免出现应力遮挡效应——如果植入物弹性模量远高于人体骨组织，载荷会全部由植入物承担，周边骨组织长期不受力会出现骨吸收，最终导致植入物松动脱落。三周期极小曲面结构可以通过调整单胞尺寸、杆径（曲面壁厚）来连续调整整体结构的弹性模量、屈服强度，不需要更换结构构型就能适配不同部位的力学需求，这是传统规则孔结构很难实现的。

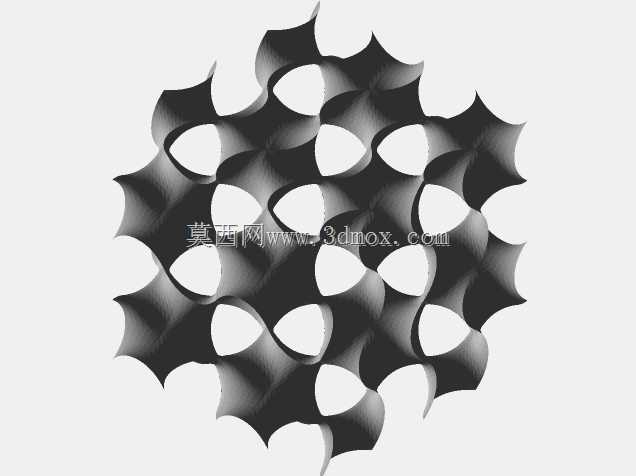

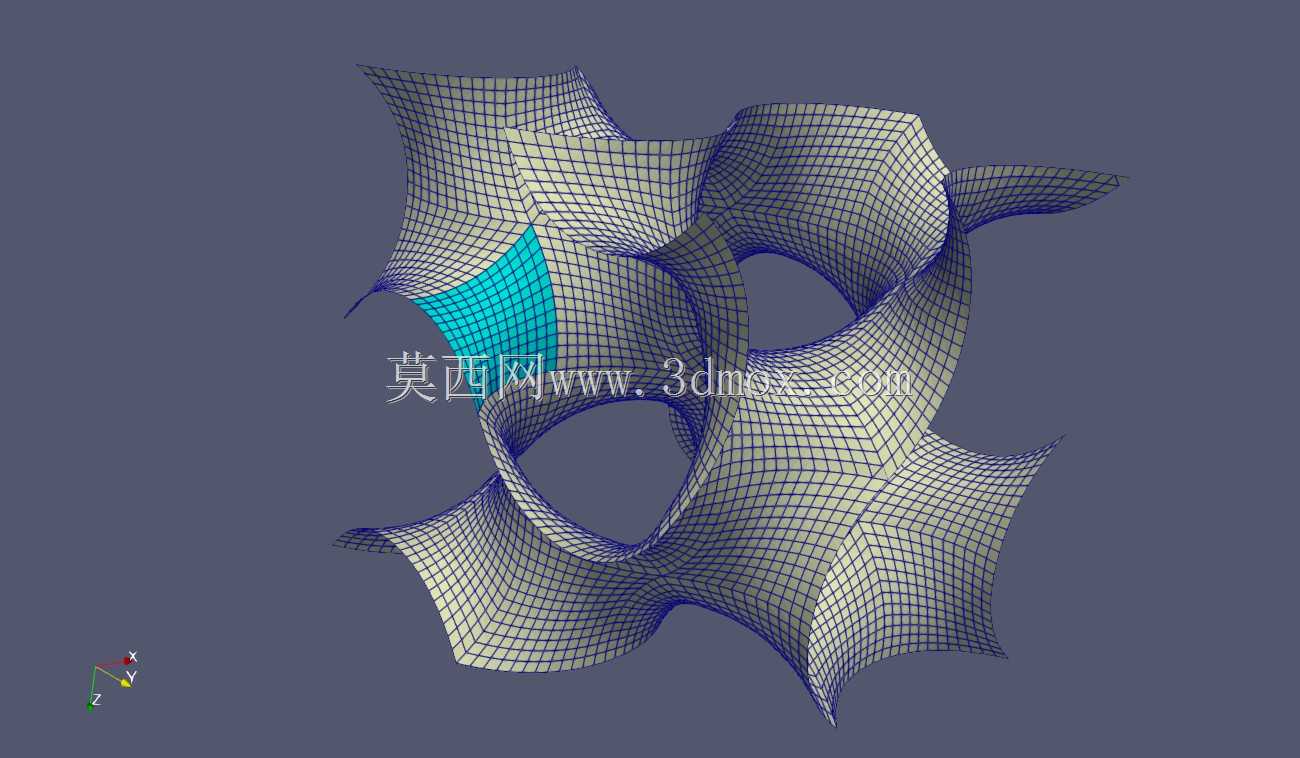

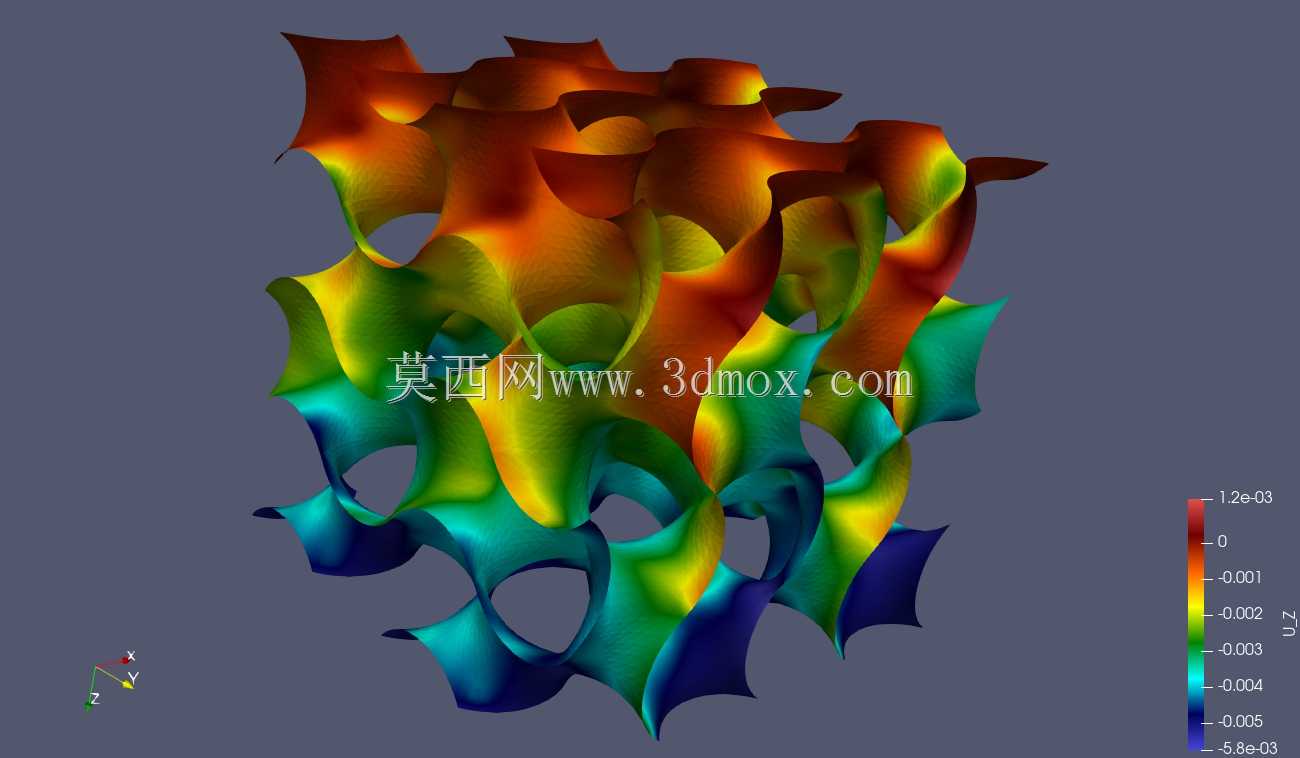

　　建模过程中，首先通过隐函数方程生成单胞的曲面构型，再根据回转体的整体轮廓进行阵列、裁剪，保证外轮廓和植入部位的匹配度，同时内部孔隙保持连续贯通，不会出现封闭的死孔。生成曲面后直接划分面网格再生成体网格，避免传统点阵结构杆梁单元模拟精度不足的问题，后续有限元求解时，可以分别模拟静态压缩、动态疲劳、流体灌注等多种工况，验证结构在不同载荷下的应力分布、变形量，以及孔隙内的流体流速分布，保证细胞培养时营养液可以均匀输送到支架内部各个区域。

　　从安装边界来看，这类支架的外形尺寸完全匹配植入部位的骨缺损轮廓，外表面可以根据需要设计成多孔贴合面或者致密薄层，和周边骨组织的接触界面不会出现尖锐棱角，避免植入时对周边软组织造成二次损伤。结构的壁厚根据承载需求调整，非承重部位壁厚可以控制在0.2-0.5mm，承重部位适当增加壁厚到0.8-1.2mm，整体孔隙尺寸控制在300-800μm区间，这个尺寸范围最适合骨细胞的攀附与生长，同时也能保证结构的整体强度满足术后初期的承载需求。

　　不同于常规机械零件的实体结构设计，这类多孔结构的设计需要兼顾力学性能、生物相容性、流体通透性多个维度的需求，不能只追求单一指标。比如如果一味提高孔隙率来提升生物相容性，会导致结构整体强度不足，植入后容易出现断裂；如果壁厚过大、孔隙率过低，又会阻碍骨组织长入，无法实现生物固定的效果。三周期极小曲面构型刚好在这几个维度之间找到了平衡点，光滑连续的曲面不仅降低了应力集中，也减少了加工时的支撑需求，不管是采用金属3D打印还是高分子材料增材制造，都能顺利成型，不会出现传统点阵结构节点处容易出现的成型缺陷。在实际的结构验证环节，还需要对成型后的样件进行压缩试验、疲劳试验，和仿真结果进行对标，修正建模时的参数偏差，保证最终产品的性能和设计预期一致。
