芯线成型螺旋压缩弹簧结构设计

　　在各类机电设备、电源装置、工装夹具的结构设计中，压缩弹簧是应用频次极高的弹性储能与缓冲元件，本次呈现的螺旋压缩弹簧采用芯线卷制成型，整体结构简洁规整，适配多数常规压缩工况的安装需求。从实际应用场景来看，这类弹簧可覆盖电源变压器内部触点抵紧、小型自动化设备的行程缓冲、工装夹具的复位回弹、低压电器的分合闸储能等多个场景，尤其适合安装空间紧凑、载荷波动不大的中低应力工况，在消费电子、小型工控设备、家用电气的内部结构中十分常见。

　　从产品功能特性来看，该弹簧为等节距圆柱螺旋结构，两端无并圈磨平设计，依靠螺旋圈的均匀弹性变形实现轴向力的输出，工作过程中圈与圈之间预留有均匀间隙，受压时不会出现相邻圈的刚性碰磨，能保证弹力输出的线性度，适合对弹力一致性有中等要求的装配场景。芯线卷制的成型工艺让弹簧的圈径一致性较好，每一圈的螺旋升角误差控制在合理范围内，避免了工作过程中出现偏载、侧弯的问题，能有效延长实际使用寿命。

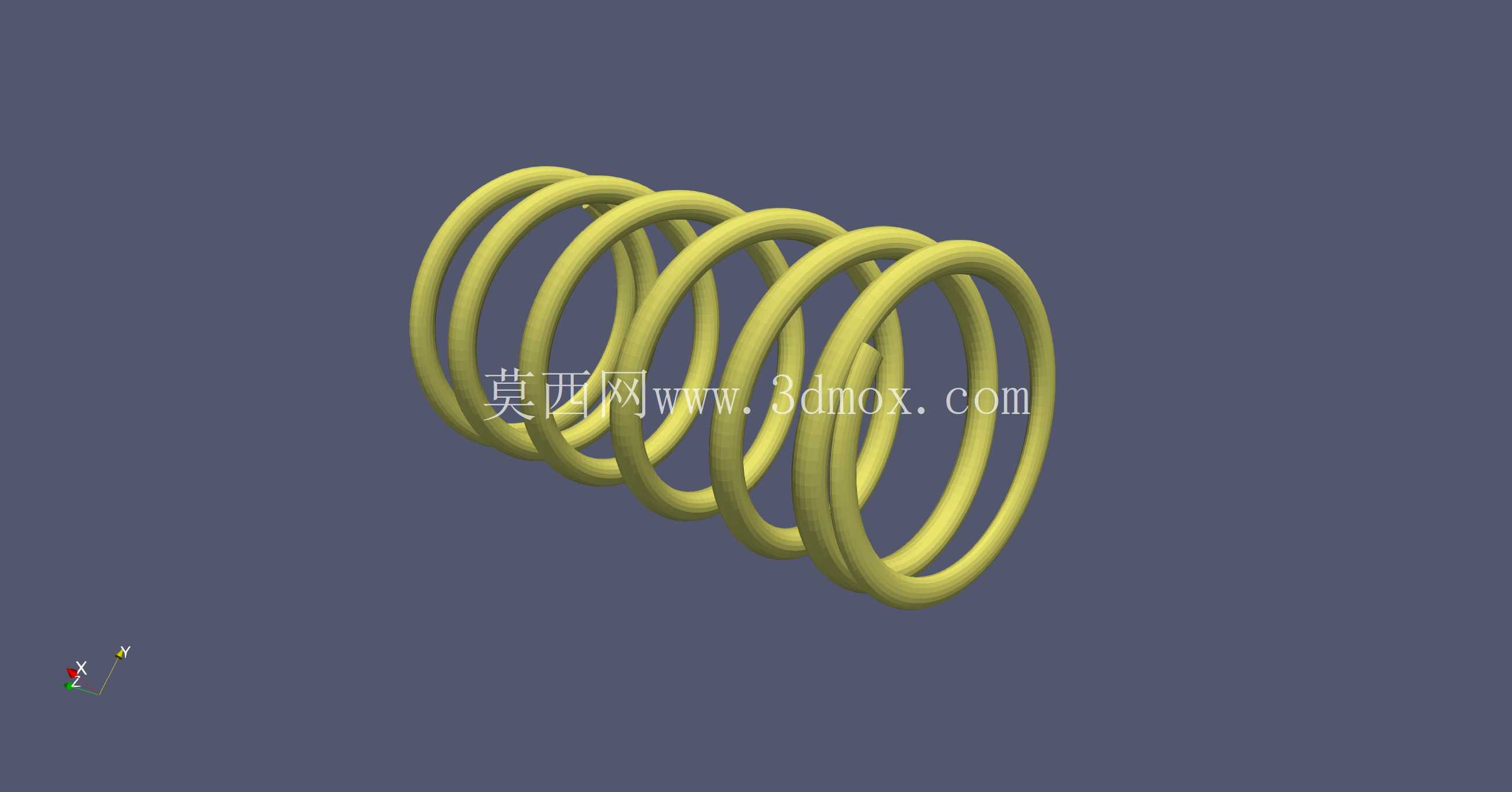

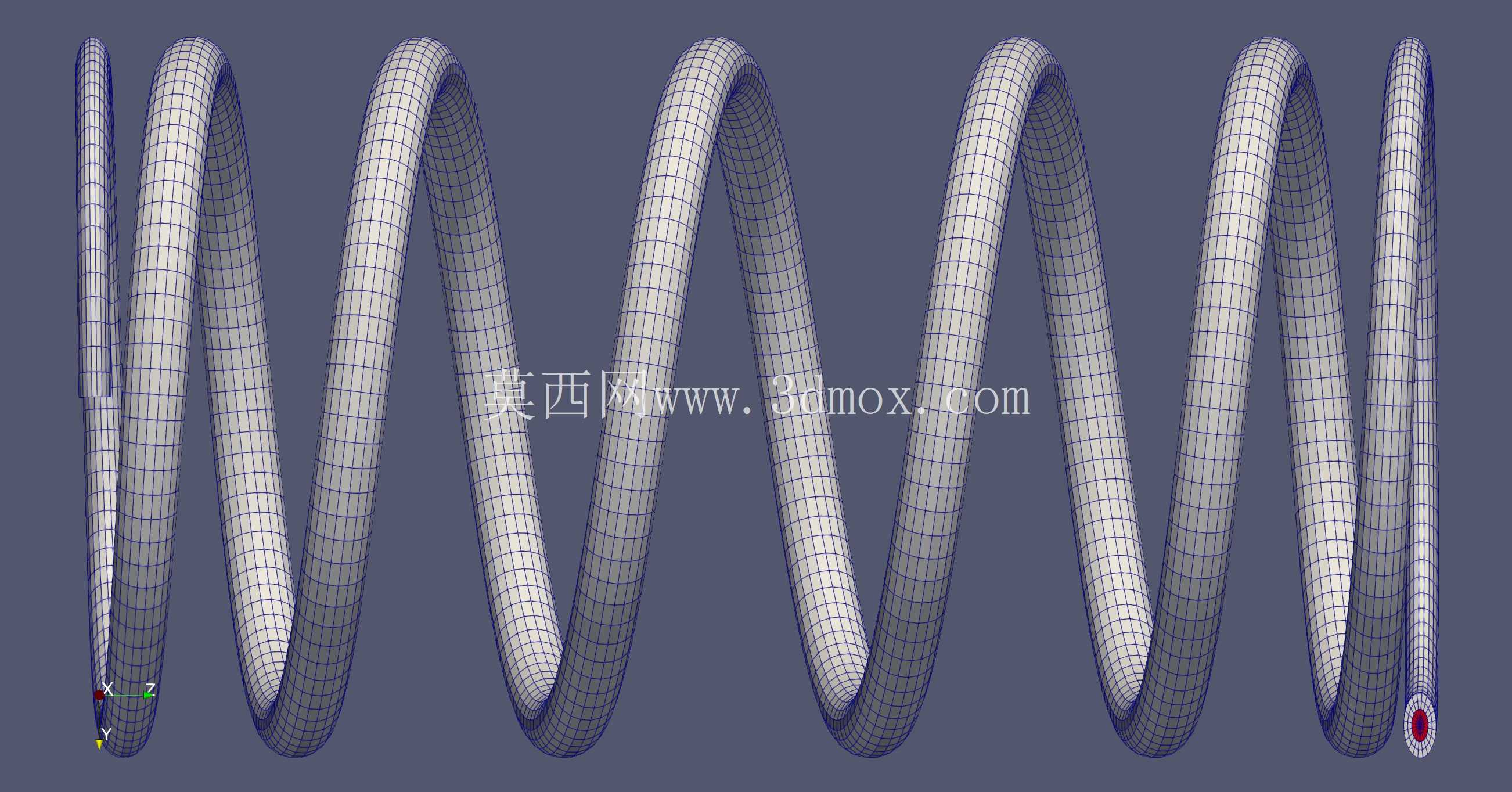

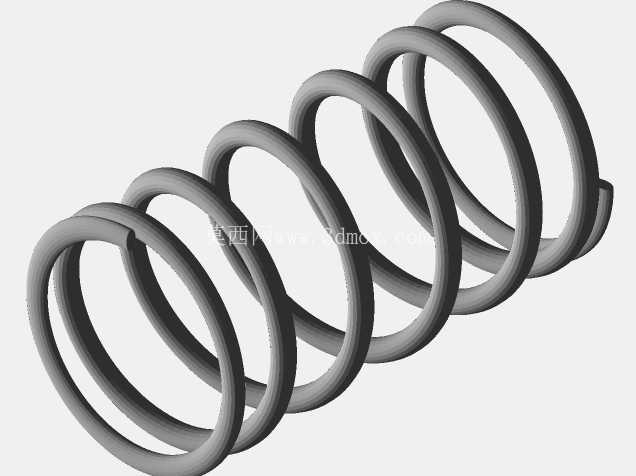

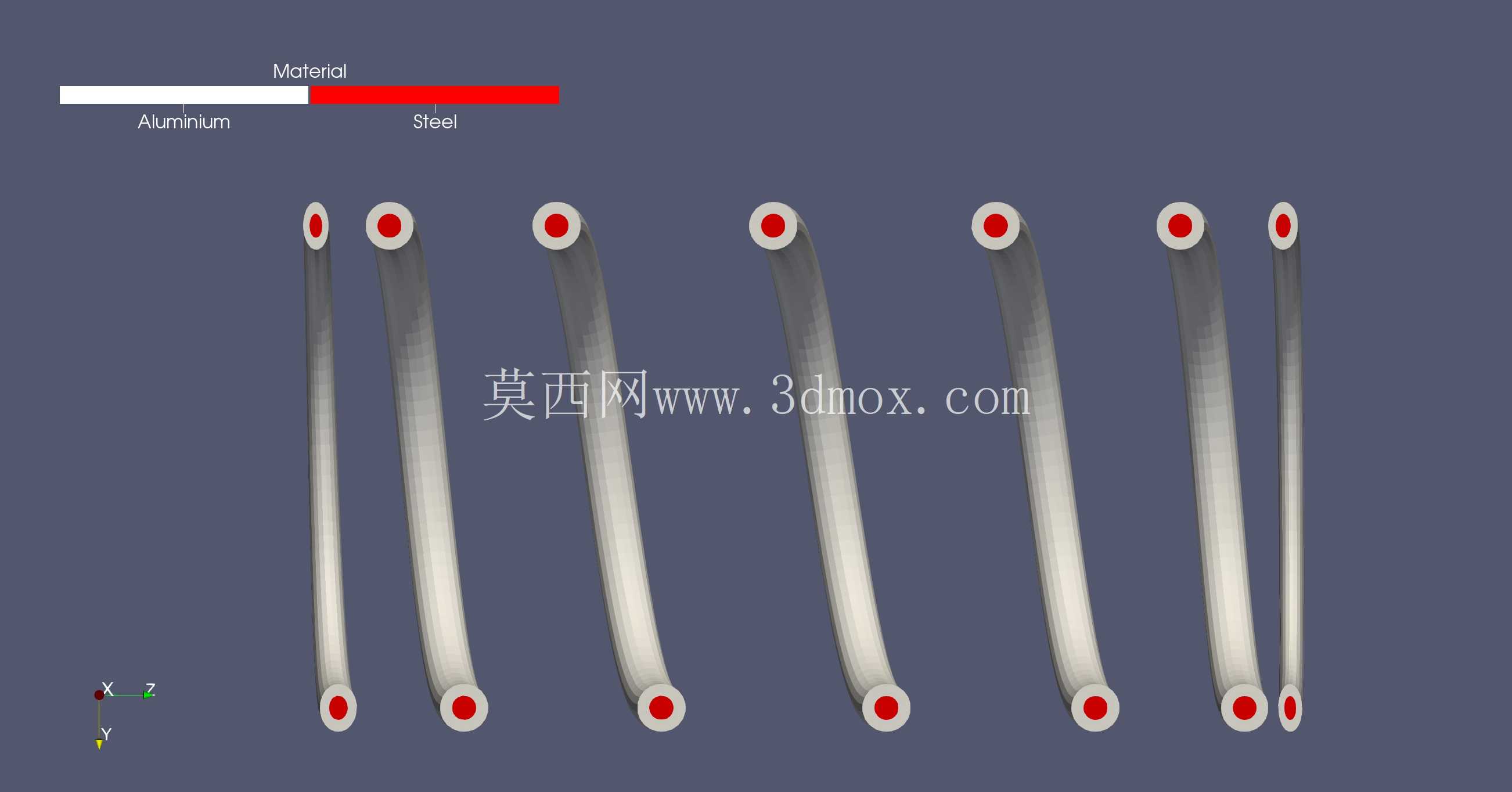

　　设计思路上，该弹簧采用参数化螺旋扫掠逻辑构建，先确定芯线的线径参数，再根据目标安装空间的内径、外径约束确定弹簧中径，随后结合所需的工作行程、预压量确定有效圈数与自由高度，建模过程中直接生成实体网格结构，可直接导入有限元分析软件进行应力、应变仿真，无需额外进行几何清理，能大幅缩短结构校核的周期。建模时严格遵循螺旋弹簧的成型规律，保证每一圈的曲率均匀过渡，没有出现几何畸变、面重叠等建模问题，可直接用于后续的装配干涉检查、运动仿真环节。

　　从外形尺寸与安装边界来看，该弹簧为圆柱外形，轴向安装时需预留足够的压缩行程空间，径向安装空间需略大于弹簧外径，避免弹簧受压侧弯时与周边结构发生剐蹭；安装时两端需搭配平整的支撑面，若应用在高频往复运动场景，可在弹簧内侧加装导向轴，或外侧加装导向套，进一步限制弹簧的径向窜动，避免工作过程中出现失稳变形。需要注意的是，该弹簧的线径与圈数匹配的是中等载荷工况，若用于冲击载荷较大、工作频率较高的场景，需要重新校核芯线的剪切应力，调整线径或有效圈数参数，避免出现永久变形甚至断裂的问题。

　　在实际选型应用时，工程师可根据具体的载荷需求、安装空间对弹簧的线径、中径、自由高度、有效圈数进行参数调整，该模型的参数化逻辑可快速适配不同的设计需求，无需重新从零开始构建几何结构。同时，实体网格的建模方式也方便工程师直接开展模态分析、疲劳寿命分析，提前预判弹簧在实际工作中的共振风险、疲劳损耗情况，为后续的材料选型、热处理工艺要求提供数据参考。这类通用型压缩弹簧的结构标准化程度较高，建模时重点关注螺旋升角、节距、线径的参数匹配，就能保证模型的工程实用性，避免出现几何结构与实际加工工艺不符的问题。
