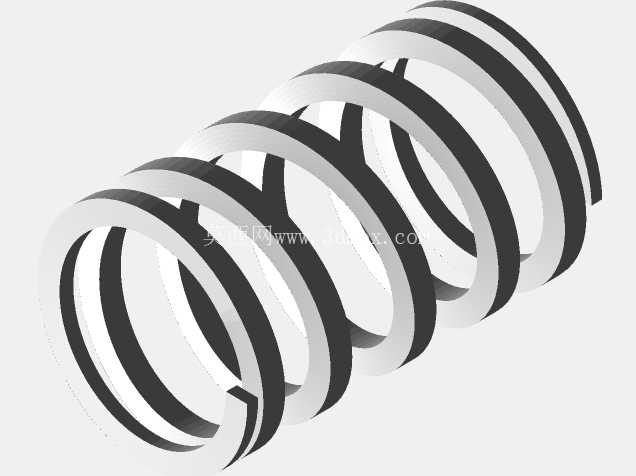

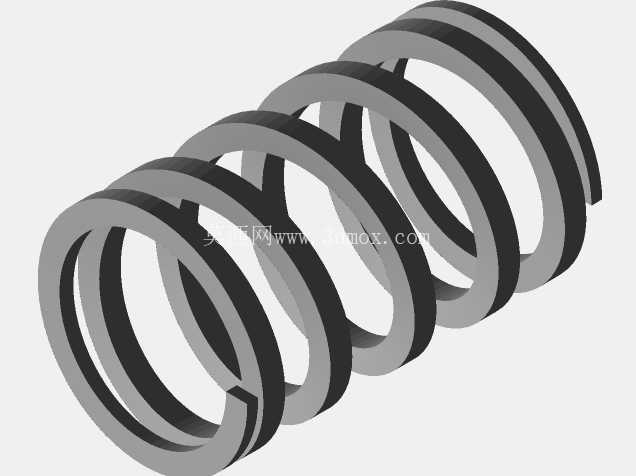

可变螺距端部磨削方形压缩弹簧结构

　　在各类机电设备、工装夹具、精密仪器的结构设计中，压缩弹簧是承担缓冲、复位、储能、载荷调节功能的核心弹性元件，方形截面压缩弹簧相较于常规圆形截面弹簧，在相同安装空间内可提供更大的承载能力，同时方形截面与配套安装导槽的贴合度更好，侧向稳定性更强，适合在安装空间受限、载荷要求较高、存在侧向偏移风险的工况下使用，常见于电源变压器的触点压紧结构、高压开关的分合闸复位机构、精密工装的定位缓冲组件、自动化设备的行程限位结构中。

　　这款方形压缩弹簧采用可变螺距设计思路，区别于传统等螺距压缩弹簧的线性刚度特性，可变螺距结构可实现非线性的载荷-变形曲线，在弹簧压缩初期刚度较低，可吸收微小振动与冲击载荷，避免刚性接触带来的零件磕碰损伤；当压缩量达到设计阈值后，螺距较小的圈段逐渐并紧，弹簧整体刚度提升，可承担更大的工作载荷，同时避免并圈冲击带来的异响与疲劳损伤，这种刚度渐变的特性尤其适配电源变压器等需要兼顾预紧力稳定性与冲击缓冲能力的场景，既可以保证变压器铁芯叠片、接线触点的持续压紧力，避免设备运行振动带来的接触不良、叠片松动异响问题，也可以在设备受到运输冲击、外力碰撞时吸收冲击能量，保护内部脆性结构不受损坏。

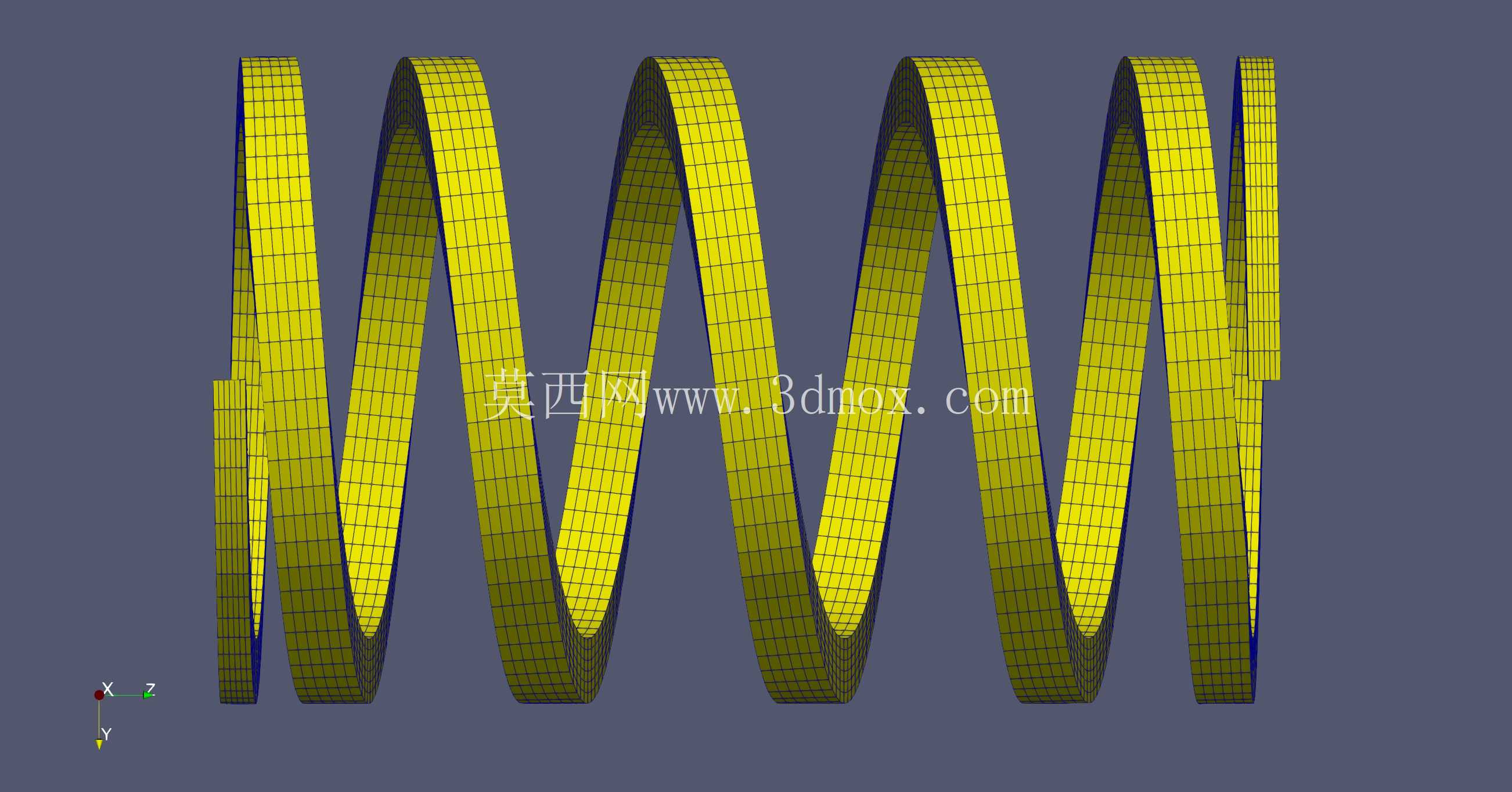

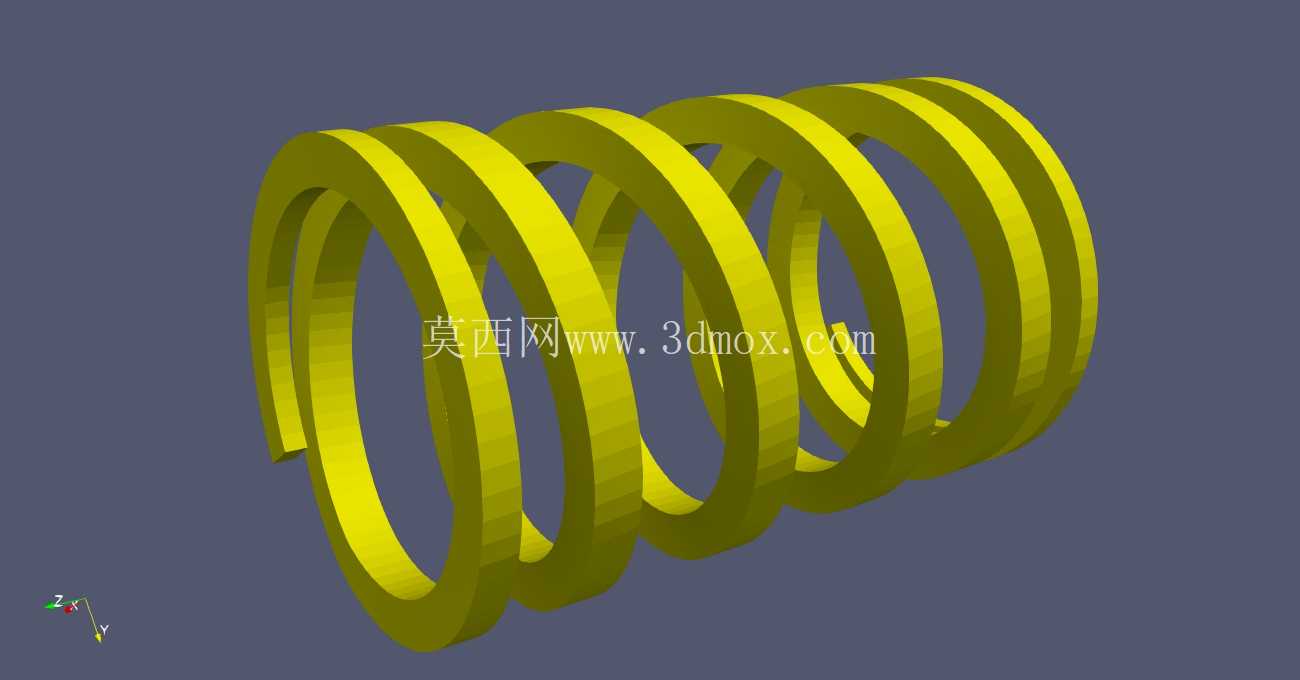

　　弹簧端部采用混合行进磨削工艺处理，对弹簧两端的支撑圈进行磨平加工，保证两端支撑面的平面度与垂直度，安装时支撑面可与配套安装座完全贴合，避免弹簧受载时出现偏斜、侧向滑移的问题，同时磨平的端部可减少支撑圈的应力集中，提升弹簧的疲劳寿命。在建模过程中，通过螺旋扫掠路径的参数化控制实现可变螺距的精准设定，每一圈的螺距参数根据刚度匹配要求逐段调整，方形截面的扫掠轮廓全程保持与螺旋路径法向垂直，保证弹簧丝截面的成型精度，端部磨削区域通过布尔运算切除多余材料，还原实际加工后的端部形态，最终生成的实体网格可直接用于后续的有限元仿真分析，验证不同压缩量下的应力分布、刚度曲线与疲劳寿命，无需二次几何清理。

　　从安装边界来看，这款方形压缩弹簧的外径尺寸适配常规的圆形安装导柱与方形安装导槽，安装时需保证两端支撑面与安装基准面的平行度误差在允许范围内，预压量设置需结合工作行程确定，避免极限压缩时出现并圈死区，同时弹簧的自由长度、工作行程、极限载荷参数可根据实际安装空间与载荷需求进行参数调整，建模过程中保留了全参数化的特征树，修改螺距参数、截面尺寸、有效圈数、支撑圈数即可快速生成不同规格的同类型弹簧模型，大幅提升同系列产品的设计效率。在实际选型应用中，这类可变螺距方形压缩弹簧还可用于阀门的启闭复位结构、汽车内饰件的缓冲结构、电子连接器的触点压紧结构，针对不同工况的防腐、耐高温需求，可对应更换不锈钢、琴钢丝、高温合金等不同材质，建模时可通过调整材料属性参数快速完成仿真验证，缩短产品开发周期。
