骨科外固定支架锁紧结构三维设计

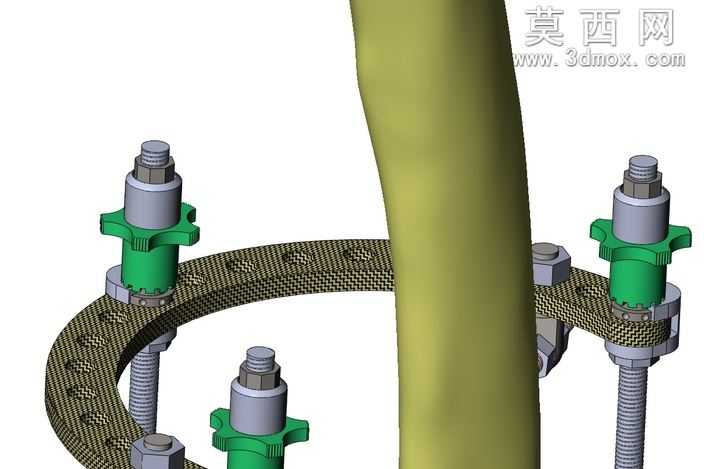

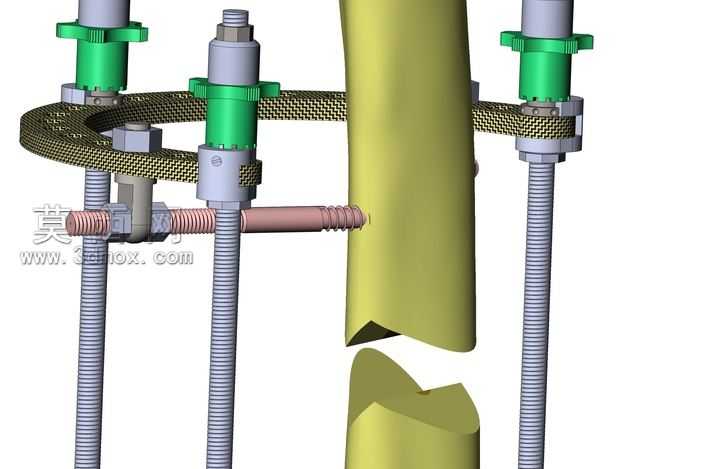

本模型为骨科外固定锁紧装置的三维结构设计，整体采用参数化建模方式完成，在主流三维建模软件中完成全零件的特征构建，所有零件均保留完整可编辑的建模历史，方便后续根据临床需求调整杆径、夹块开合角度、锁紧行程等关键参数。模型整体围绕环式外固定支架的骨针锁紧需求设计，核心结构包含环形支撑主体、多组可调锁紧夹头、横向调节螺杆、骨针固定旋钮四个核心部分。建模过程中首先完成环形支撑基体的构建，采用编织纹理包覆的环形结构作为主承载件，兼顾结构强度与轻量化需求，材质设定上环形主体采用碳纤维增强复合材料质感，表面做哑光编织纹理渲染，还原医用外固定架的真实材质表现。多组锁紧夹头沿环形基体周向分布，每个夹头分为上下两个锁紧半环，通过顶部的滚花旋钮实现锁紧与松开，夹头主体采用医用不锈钢金属材质，渲染时做金属磨砂质感处理，边缘做微小倒角还原真实机加工零件的细节，夹头与环形基体的配合处预留合理的滑动间隙，可实现沿环向的任意角度位置调整，适配不同穿针角度的临床需求。横向调节螺杆采用铜质金属材质设定，表面做紫铜做旧质感渲染，螺杆贯穿夹头基座，可实现夹头的径向位置微调，配合夹头的环向调整，能够精准匹配不同断骨位置的固定需求。中心位置的骨段模型采用医用PEEK材质的淡黄色半哑光质感渲染，断口处做不规则骨折断面的细节建模，还原装置的临床使用场景。所有螺纹结构均采用真实螺旋扫描特征构建，而非贴图模拟，滚花旋钮表面的防滑纹理也通过阵列特征完成实体建模，保证结构的真实性与可制造性。设计思路上围绕外固定装置的操作便捷性与固定可靠性展开，每个锁紧节点均可独立操作，无需额外专用工具即可完成锁紧与位置调整，能够在骨折复位后快速完成锁定，维持断骨的对位位置，同时预留足够的调整空间，满足术后康复过程中的微调需求，整体结构无冗余零件，装配逻辑清晰，所有配合面均做公差适配设计，既保证活动部件的滑动顺畅，又保证锁紧后的结构刚性，避免固定后出现松动移位的问题。
