带环形加强筋透明塑料瓶三维结构设计

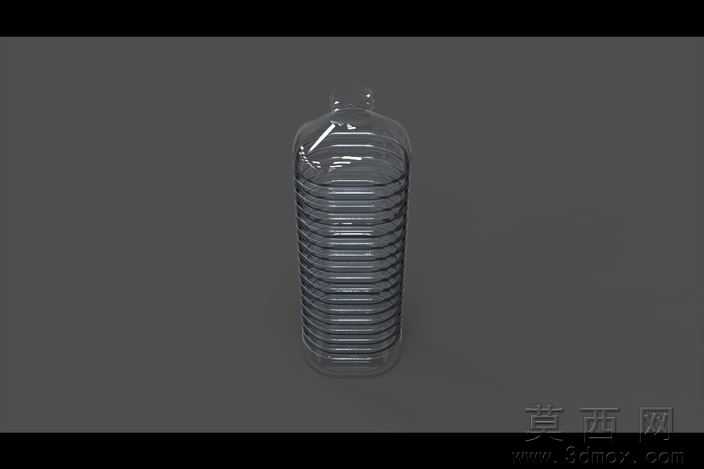

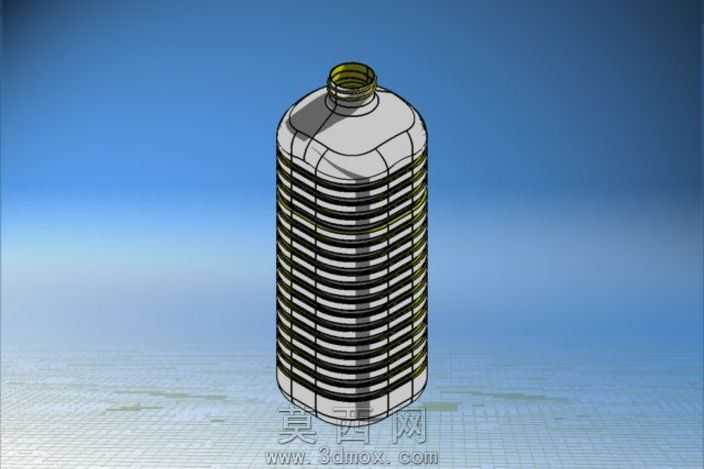

本作品为透明塑料包装瓶的三维参数化建模成果，建模阶段采用Creo 2.0软件完成全流程设计，整体建模逻辑遵循吹塑成型工艺的结构特性，从基础瓶身轮廓搭建到细节特征完善均保持参数可编辑状态，方便后续根据容量需求调整瓶身高度、直径等核心尺寸。建模初始阶段首先绘制瓶身的旋转截面草图，精准勾勒出瓶底的圆弧过渡结构、瓶身的直筒段轮廓以及瓶口的螺纹安装基准，通过旋转特征生成瓶体的基础实体，确保瓶身整体壁厚均匀，符合塑料吹塑成型的壁厚控制要求，避免后续生产环节出现壁厚不均导致的变形、破损问题。瓶身部分的环形加强筋是本设计的核心结构特征，建模时通过阵列特征完成等距排布的环形凸起结构，每一道加强筋的凸起高度、过渡圆角都经过反复调整，既能够提升瓶身的径向抗挤压能力，避免盛装液体后瓶身出现凹陷变形，也能够在握持时增加摩擦力，提升用户使用时的防滑手感，同时环形筋的排布间距经过优化，不会影响瓶体整体的通透视觉效果。瓶口部分采用标准螺纹结构设计，建模时精准还原了螺纹的牙型角、螺距以及瓶口顶端的密封端面结构，能够匹配通用规格的塑料瓶盖，保证瓶口与瓶盖配合后的密封性能，避免盛装液体时出现渗漏问题，同时瓶口与瓶身衔接处做了平滑的圆弧过渡，避免应力集中导致的瓶口开裂问题。材质与渲染阶段，为了还原透明PET塑料的视觉特性，调整材质的折射率、透明度以及表面粗糙度参数，模拟出透明塑料的通透质感与轻微的表面反光效果，渲染时采用柔和的环境光布局，清晰展现瓶身环形筋的结构层次与透明材质的折射效果，能够直观呈现产品最终的外观质感。整体结构设计充分考虑了实际生产的工艺可行性，所有过渡位置均设置了合理的圆角，不存在尖锐棱角与倒扣结构，能够直接适配吹塑模具的加工需求，可用于包装结构设计验证、产品展示以及生产工艺参考等场景。
