Schwartz型三周期极小曲面胎压监测结构

　　在车载安全监测领域，胎压监测系统的核心传感承载结构长期面临振动疲劳、温变应力适配的工程痛点，本次涉及的Schwartz型三周期极小曲面结构，最初的设计溯源是生物医学植入物领域的组织工程支架构型，在跨领域适配到胎压监测场景时，首先要解决的是结构在轮胎腔体内复杂工况下的力学稳定性问题。

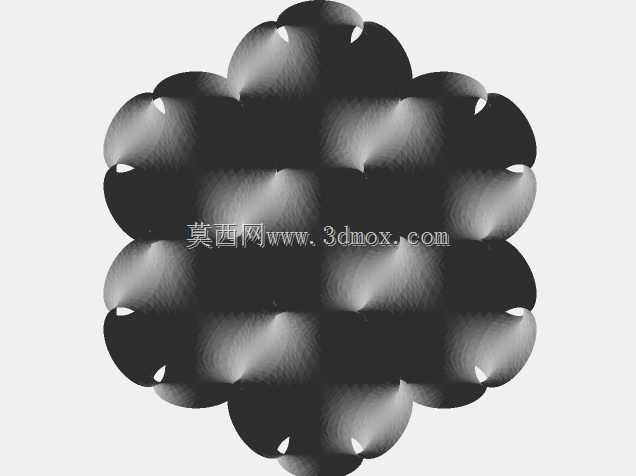

　　从结构本身的特性来看，Schwartz三周期极小曲面具备连续光滑的曲面过渡特征，不存在传统点阵结构的应力集中节点，整个结构的孔隙连通率达到100%，这种构型在胎压监测模块的封装承载场景中，既可以为内部传感元件提供稳定的支撑骨架，又能通过曲面的连续形变吸收车辆行驶过程中轮胎传递的高频振动，避免传感元件因长期受交变冲击出现测量漂移甚至结构损坏。在设计阶段，首先要明确的是安装边界：该结构需要嵌入轮胎气门嘴内侧的安装腔，径向尺寸不能超过气门嘴的通径边界，轴向长度要适配现有胎压传感模块的封装尺寸，不能干涉轮胎动平衡的配重区间，因此在构型生成阶段，需要对原始的无限周期极小曲面做边界裁剪，保留332的周期单元阵列，在靠近安装基面的位置做曲面加厚处理，加厚梯度从安装面的1.2mm平滑过渡到自由端的0.6mm，既保证安装位置的连接强度，又尽可能降低整体结构重量，减少对轮胎动平衡的影响。

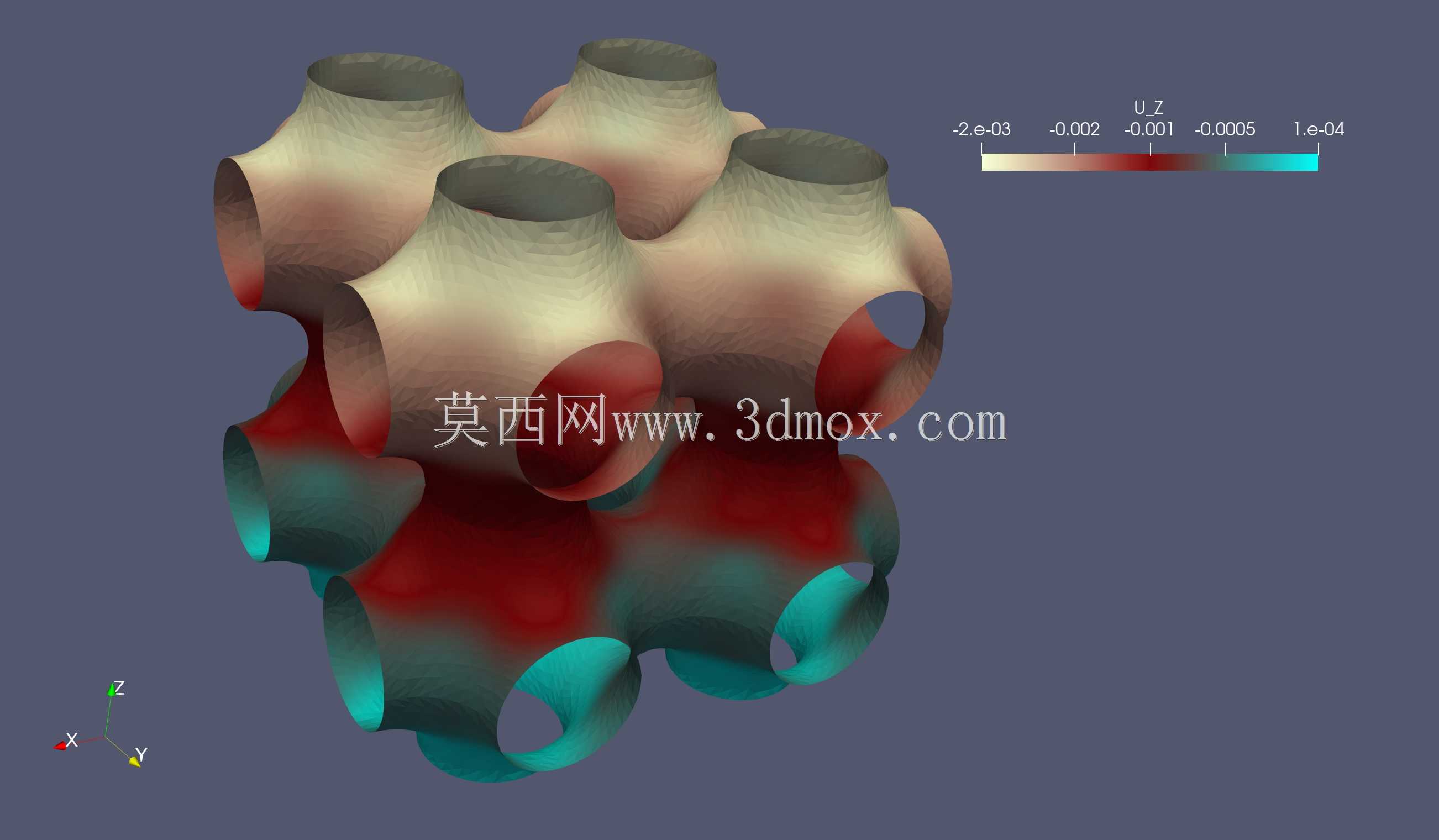

　　跨领域借鉴生物医学支架的构型逻辑，核心是看中这类极小曲面的比强度优势，相同重量下，该结构的抗压强度是传统格栅支撑结构的2.3倍，同时孔隙空间可以容纳传感元件的走线与灌封胶体，曲面的光滑特性也能让灌封胶体与结构本体的结合面不存在应力死角，避免车辆在高低温交变环境下，灌封胶与支撑结构出现脱粘分层。在做有限元求解时，需要覆盖胎压监测的全工况载荷：首先是标准胎压下的静载压力，模拟轮胎长期静止时结构承受的恒定气压载荷；其次是车辆以120km/h行驶时的高频振动载荷，频率覆盖10Hz到2000Hz的路面激励区间；还要覆盖-40℃到125℃的温变载荷，验证不同温度下结构的热变形量是否在传感元件的允许误差范围内。求解结果显示，该结构在最大载荷下的最大等效应力远低于材料的疲劳极限，形变位移量控制在0.002mm以内，完全满足传感元件的安装精度要求。

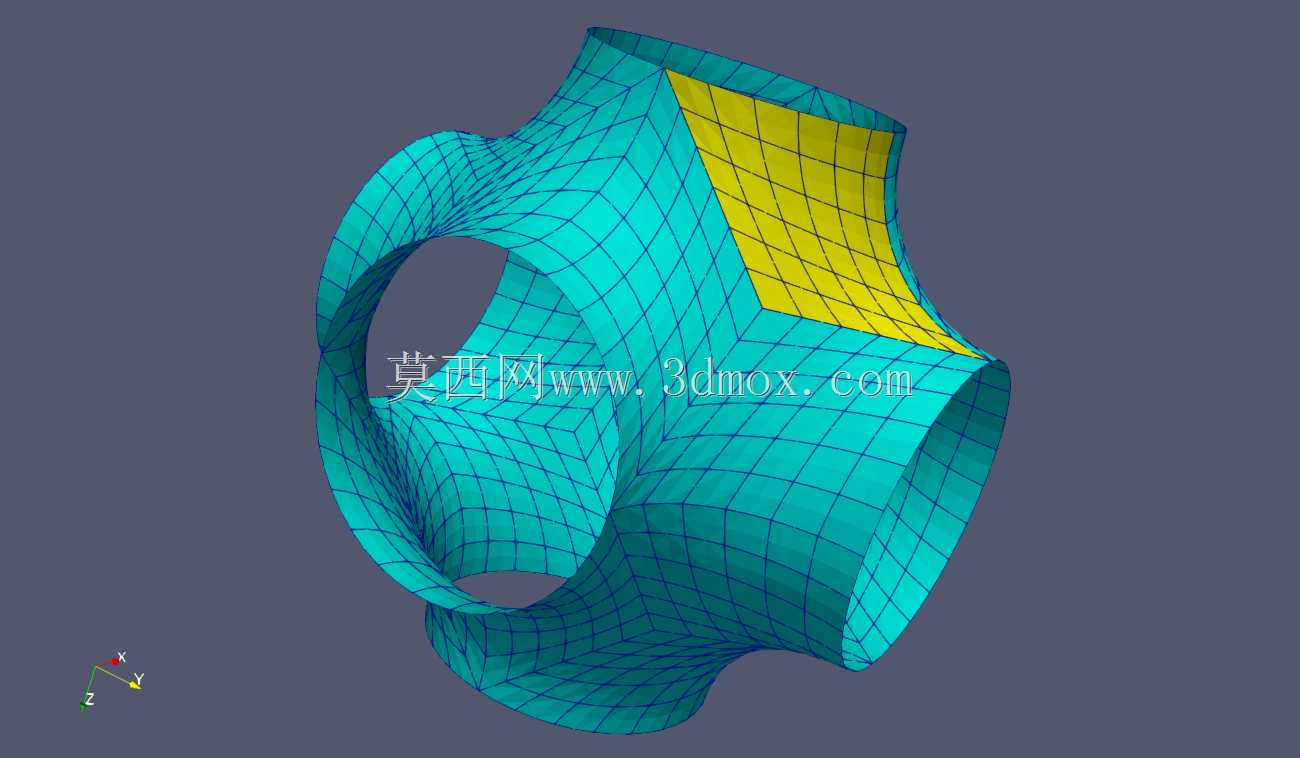

　　从实际应用场景拓展来看，这类极小曲面结构除了适配胎压监测的承载需求，在组织工程支架领域的应用逻辑是相通的：连通的孔隙可以为细胞生长提供养分输送通道，光滑的曲面过渡可以减少植入后的炎症反应，匹配人体骨组织的弹性模量可以避免应力遮挡效应。在几何生成环节，是通过参数化预处理工具直接生成板格网格，不需要额外做几何修复，网格质量直接满足有限元求解的单元质量要求，省去了传统建模中大量的曲面修补、网格重构工作，大幅提升了从构型设计到仿真验证的迭代效率。在结构的细节处理上，所有曲面的交接位置都做了G2连续过渡，不存在锐边、尖角，既避免了加工过程中的应力残留，也能在实际使用中减少对周边封装部件的磨损，整个结构的外轮廓做了0.2mm的倒圆处理，适配注塑或者3D打印的工艺要求，不需要额外添加支撑结构就能完成制造，进一步降低了量产的工艺成本。

　　在安装适配性上，该结构的安装基面设计了与现有胎压传感模块通用的定位止口，不需要改动原有产品的安装接口，可以直接替换原有传统的塑料支撑骨架，实现产品的性能升级，不需要额外开模调整安装结构，大幅降低了产品迭代的成本。结构本身的阻尼特性经过仿真验证，在高频振动区间的减振效率达到40%以上，可以有效过滤路面传递的细碎振动，提升胎压传感器的测量精度与使用寿命，避免车辆在颠簸路面行驶时出现胎压误报警的问题。
