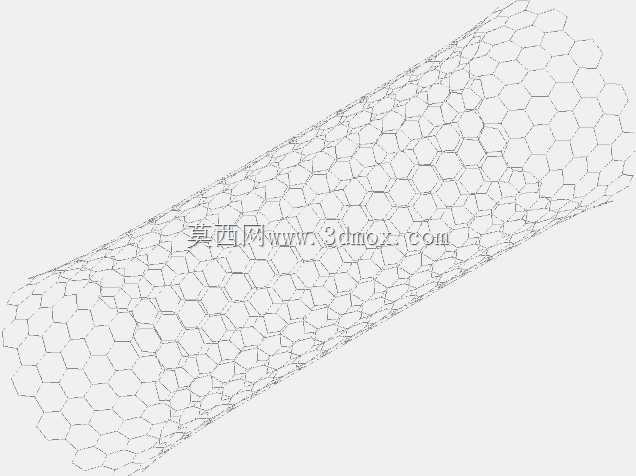

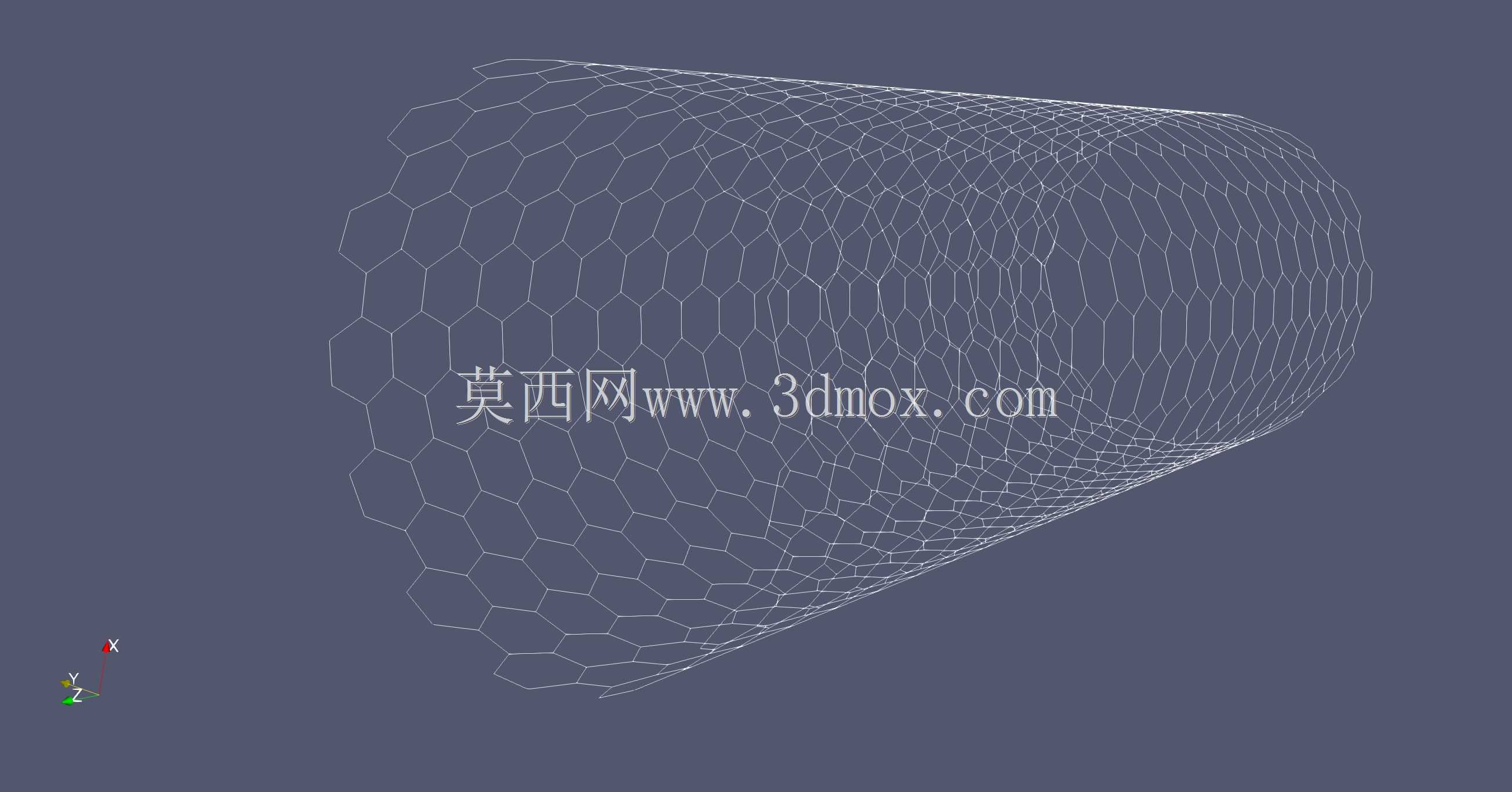

单壁碳纳米管网格结构三维建模

　　在材料研发与微观结构仿真领域，碳纳米管的结构建模是开展力学、电学性能仿真的基础环节，本次构建的单壁碳纳米管模型，完全还原了其典型的六边形蜂窝状网格拓扑结构，可直接对接有限元分析流程，为材料性能的数值模拟提供精准的几何载体。从实际应用场景来看，这类碳纳米管结构模型主要服务于新材料研发环节的性能预判，在复合材料增强相设计、纳米电子器件结构仿真、储能材料电极结构分析等场景中，都需要精准的碳纳米管几何模型作为仿真基础，避免因几何结构简化过度导致仿真结果与实际性能偏差过大。不同于常规宏观机械零件的建模逻辑，碳纳米管的建模核心在于还原其原子间连接形成的空间网格特征，建模过程中首先确定碳纳米管的管径与螺旋角参数，

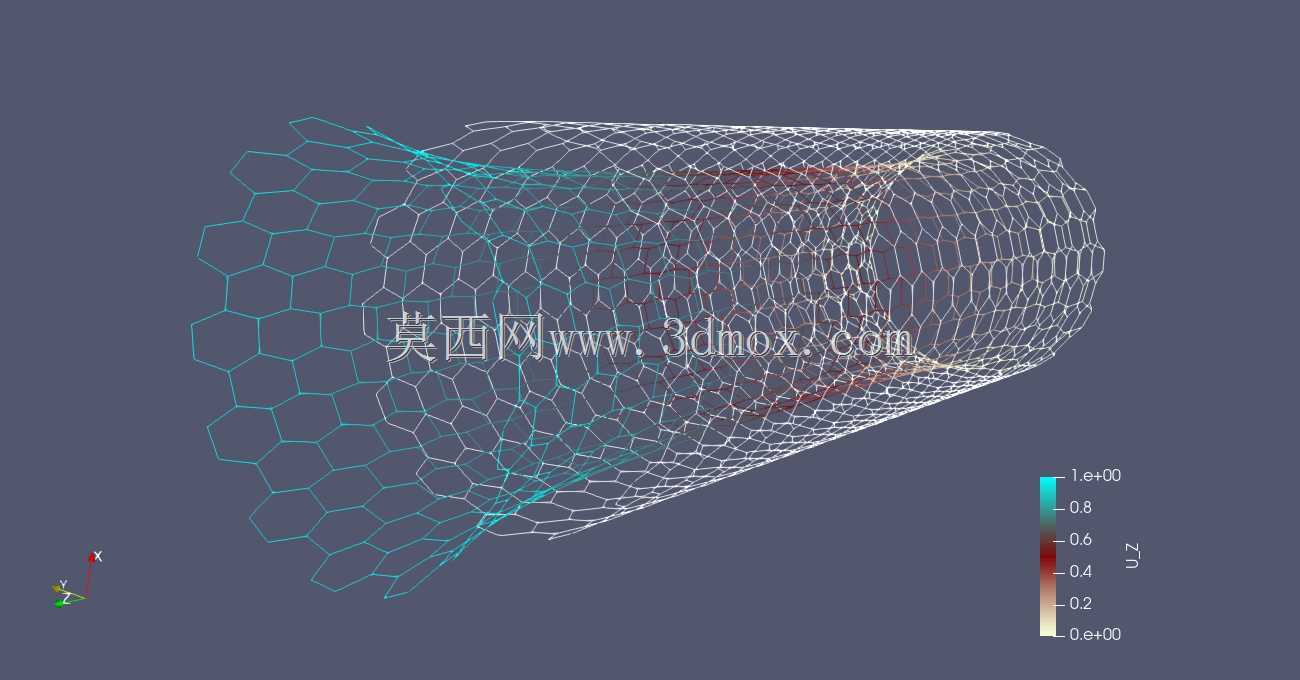

　　基于六边形网格的排布规律生成连续的管状网格结构，每一个网格节点对应碳原子的空间位置，网格边线对应碳碳键的连接关系，整个结构不存在多余的几何特征，完全匹配碳纳米管的实际微观形貌。从结构功能特性来看，该模型完整保留了单壁碳纳米管的中空管状结构与连续蜂窝网格特征，网格边线的连接关系完全符合碳纳米管的化学键连接逻辑，在导入有限元分析软件后，可直接对网格单元赋予材料属性，开展拉伸、弯曲、导电、导热等多物理场仿真分析，无需额外进行几何修复与拓扑重构。在设计思路上，建模时优先保证网格拓扑的连续性，避免出现网格断裂、节点错位的问题，针对碳纳米管两端的开口结构，做了边线的平滑处理，避免有限元计算时出现应力奇异的问题；整个模型的网格密度均匀，

　　六边形单元的尺寸一致性好，能够保证仿真计算时的结果收敛性，同时不会因为网格过密导致计算资源的浪费。从安装与使用边界来看，该模型属于微观尺度的几何模型，不存在宏观机械零件的装配配合要求，使用时可根据仿真需求调整模型的长度、管径参数，也可将多个单壁碳纳米管模型组合构建多壁碳纳米管或者碳纳米管管束结构，适配不同的仿真场景；模型的几何数据完全开放，可根据研究需求对局部网格进行调整，比如构建含缺陷的碳纳米管结构，用于研究缺陷对材料性能的影响。在实际工程应用中，这类精准的碳纳米管模型能够帮助研发人员在材料制备前就完成性能预判，大幅减少实验试错的成本，尤其是在复合材料研发领域，通过碳纳米管与基体材料的复合结构仿真，可提前预判碳纳米管的添加比例、

　　排布方式对复合材料整体力学性能的影响，为复合材料的配方设计与工艺优化提供数据支撑。建模过程中没有对碳纳米管的微观结构做过度简化，没有将其简化为普通的空心圆管，而是完整保留了蜂窝网格的结构特征，这是因为在微观尺度下，网格结构的变形模式直接决定了材料的整体力学性能，比如碳纳米管的超高强度、良好的韧性都与其六边形网格的变形机制直接相关，如果采用简化的空心管模型，根本无法模拟出这些独特的力学性能。针对有限元分析的需求，模型的所有几何面都做了拓扑合并，不存在重叠面、自由边等几何错误，导入常用的有限元分析软件后可直接进行网格划分，减少前处理环节的工作量；模型的坐标系设置符合通用仿真软件的导入规范，原点位于碳纳米管的一端中心，轴线与坐标系Z轴重合，方便用户在装配时进行定位，也便于后续仿真过程中施加边界条件与载荷。在纳米器件的设计场景中，该模型可用于模拟碳纳米管作为晶体管通道、传感器敏感单元时的结构响应，比如在压力传感器设计中，可通过仿真分析碳纳米管网格在不同压力下的变形量与电阻变化关系，为传感器的结构设计提供理论依据；在储能材料领域，可通过该模型模拟碳纳米管作为电极材料时的离子传输路径，优化电极的孔隙结构设计，提升储能器件的充放电性能。
