机械传动用中心老板零件三维设计

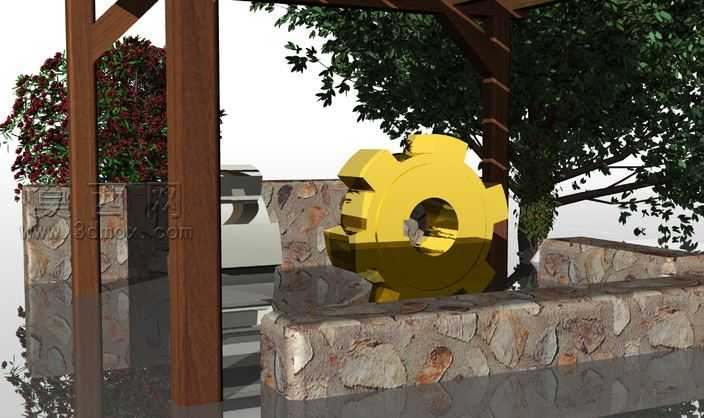

本作品为机械传动系统中的中心老板零件三维设计成果，建模阶段依托主流三维设计软件完成全参数化特征构建，首先通过草图绘制环节精准勾勒零件的端面轮廓，明确外齿形的齿顶圆弧、齿侧直线、齿根过渡圆角的尺寸参数，同时确定中心安装孔的孔径、键槽的位置与尺寸公差基准，保证零件与传动轴的装配适配性。建模过程采用拉伸凸台特征生成零件的主体基体，针对外圆周均匀分布的齿状结构，使用圆周阵列特征完成齿形的批量排布，确保每个齿的位置精度与结构一致性，避免逐个建模带来的尺寸偏差。针对零件的边角位置，添加统一的倒角与圆角特征，既消除建模过程中的尖锐棱角，也符合实际机械加工的工艺要求，减少零件使用过程中的应力集中问题。材质与渲染环节，分别为零件配置了工程塑料与金属两种常用材质效果，工程塑料材质模拟了玻纤增强尼龙的哑光质感，调整漫反射、粗糙度参数还原塑料零件的表面肌理；金属材质则模拟了45号钢经表面处理后的金属光泽，添加轻微的环境反射效果提升渲染真实感，同时通过光影设置突出零件的结构层次，清晰展现齿形轮廓、中心孔、键槽的结构细节。结构设计上，该零件作为传动机构的中间连接构件，外齿结构用于与周边配合构件实现扭矩传递，中心带键槽的通孔用于与动力输入轴实现周向固定，保证动力传递过程中不会出现相对打滑，齿根位置的过渡圆角设计有效提升了零件的抗疲劳强度，能够承受传动过程中的交变载荷。设计过程中充分考虑零件的加工可行性，所有特征均采用常规机械加工可实现的结构，不存在倒扣、极小内角等难以加工的结构，同时预留了合理的装配间隙，确保零件在实际装配时能够与配合部件顺利组装，满足传动机构的运行精度要求，可用于机械传动教学演示、小型传动设备的结构设计参考等场景。
