三股绞合线缆三叶结结构设计

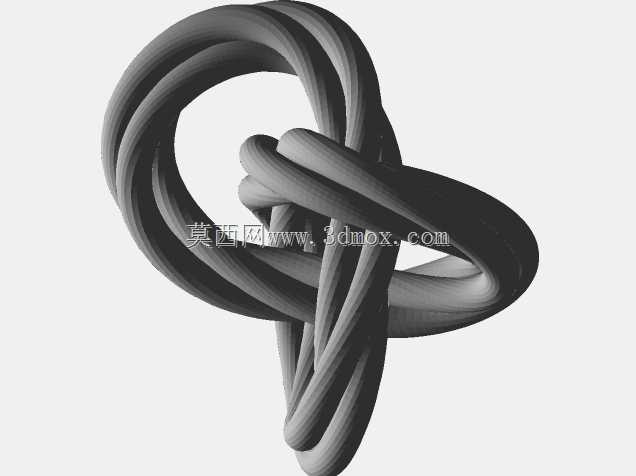

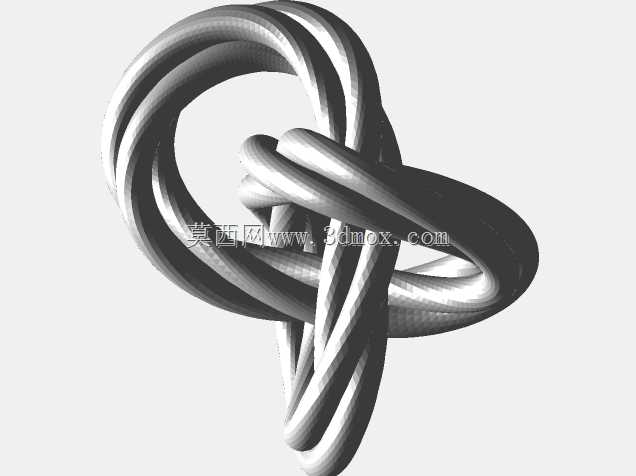

　　在工业线缆敷设、柔性构件拓扑验证、特种绳缆编织的工程场景中，这类三股绞合形成的三叶结结构，是验证非正交拓扑构件力学性能、模拟多股线缆扭绞受力状态的典型参照构型。不同于常规的刚性机械连接件，这类三叶结结构的核心用途，是为多股绞合柔性构件的有限元前处理提供实体网格生成的基准样本，可直接用于模拟线缆在扭绞、盘绕、受拉状态下的应力分布，也能作为绳缆打结作业、柔性传动构件构型设计的几何参考。从功能特性来看，该结构完整还原了三股线缆相互穿插、扭合形成闭环三叶结的空间形态，每一股线缆的扭绞螺距、穿插间隙、弯曲曲率都完全匹配实际绞合线缆的成型状态，不存在几何干涉或曲面破面，能够直接导入仿真环境划分实体网格，无需额外进行几何修复。设计过程中，

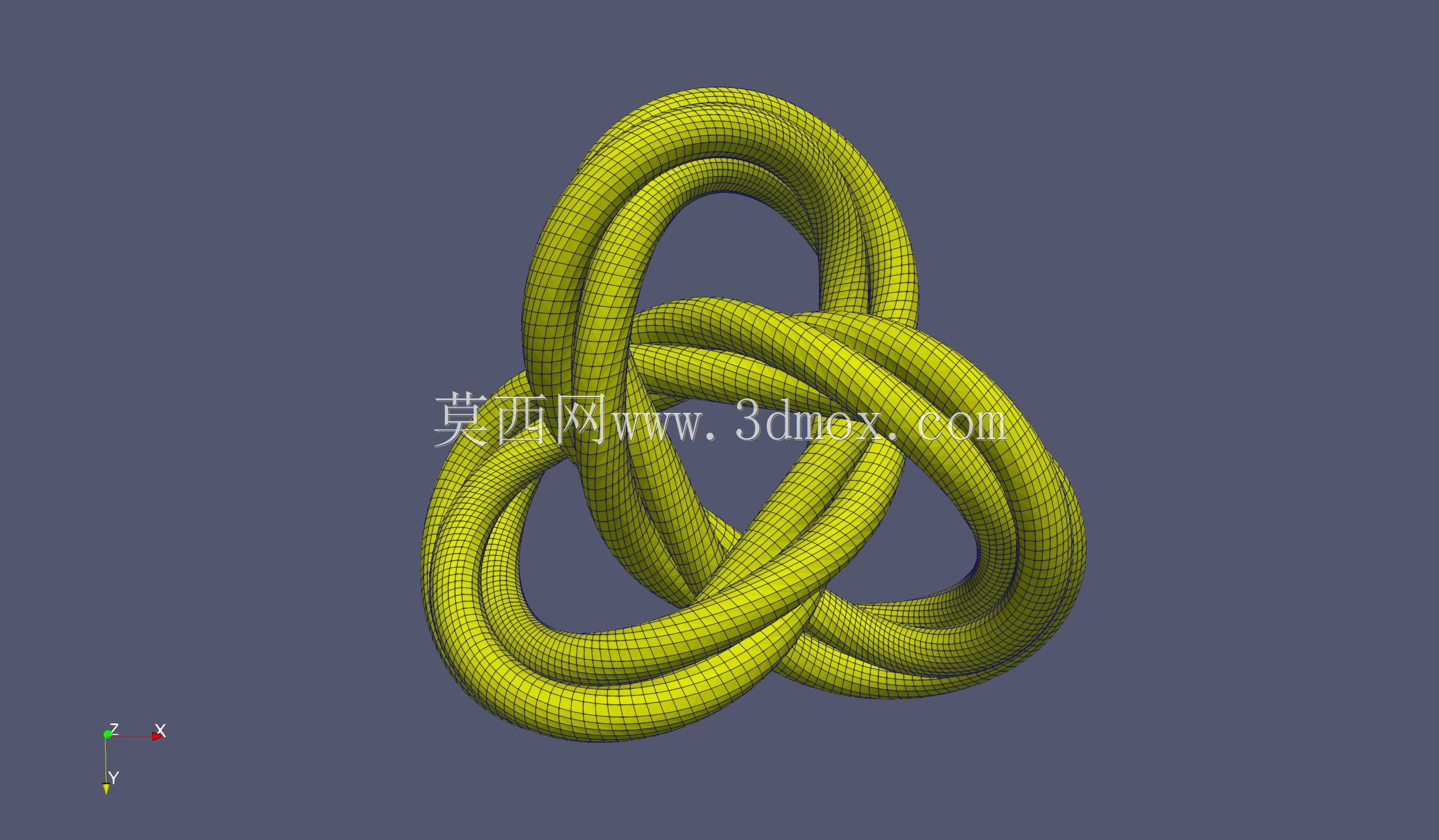

　　首先确定三叶结的拓扑路径，以标准三叶结的空间中心线为基准，分别偏移出三股线缆的中心轨迹，保证三股线缆在整个闭环路径上始终保持等距绞合状态，每一处交叉位置的上下叠压关系都符合实际绳缆打结的穿插逻辑，避免出现虚拟建模中常见的穿模问题。考虑到后续仿真的网格划分需求，每一股线缆的截面都采用正圆形截面沿中心轨迹扫掠成型，扫掠过程中保持截面始终垂直于轨迹切线方向，同时控制轨迹的最小弯曲半径不小于线缆直径的3倍，避免出现曲率过大导致的网格畸变问题，保证生成的实体网格能够准确反映线缆在扭绞状态下的接触应力。从安装边界与尺寸适配角度，该结构的整体外轮廓为近似球形的闭环构型，三个环形瓣的外伸尺寸保持一致，整体没有尖锐棱角或突出的安装结构，

　　可根据实际使用场景缩放线缆直径与整体结型尺寸，适配不同线径的绞合线缆模拟需求；在多股线缆捆扎、特种绳缆承重节点的设计中，可参照该结型的扭绞角度、股线穿插顺序，优化实际绳缆打结的工艺参数，降低打结位置的应力集中系数，提升绳缆节点的承重能力。在拓扑结构教学、有限元仿真培训场景中，这类结构也常作为典型案例，用于演示复杂空间曲线扫掠、多实体接触对设置、扭绞构件网格划分的操作流程，帮助结构设计人员掌握柔性扭绞构件的建模与仿真方法。不同于装饰性的绳结模型，该结构的每一处几何细节都对应实际工程中绞合线缆的成型特征，三股线缆之间的接触间隙控制在合理范围，既不会因为间隙过大导致仿真接触设置失效，也不会因为实体干涉导致网格划分失败，

　　能够直接用于静态拉伸、扭转变形、疲劳寿命等多种仿真工况的计算。在柔性线缆敷设的路径规划中，也可参照该结型的空间拓扑关系，优化多根线缆在狭窄空间内的盘绕、扭绞路径，避免线缆出现过度弯曲或相互挤压的问题，提升线缆敷设的可靠性与使用寿命。
