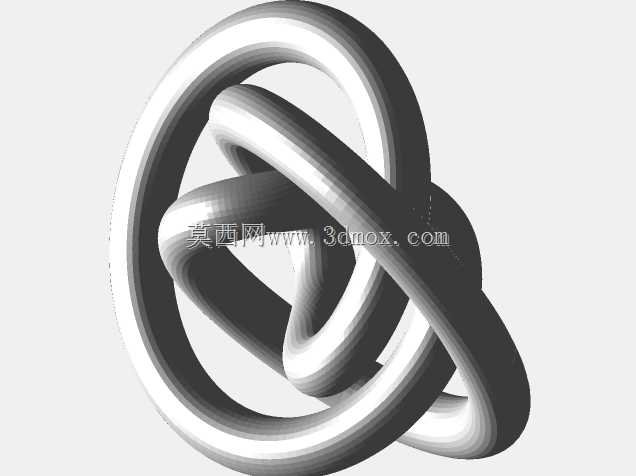

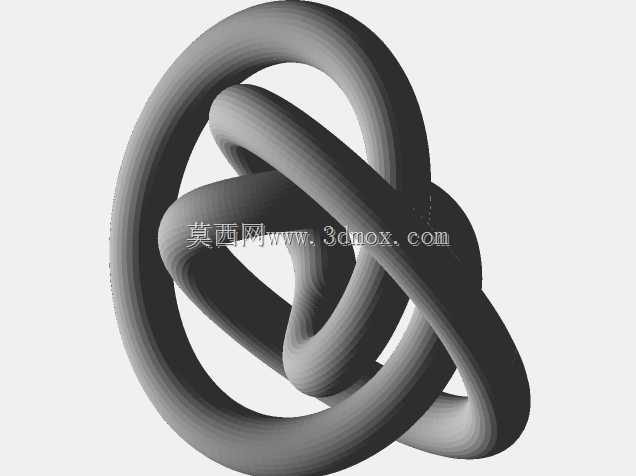

参数化编织环形图8结几何结构

　　这类结形环形构件的应用场景覆盖多个工程领域，在流体混合单元设计中，多环交织的曲面结构可以在低流阻状态下打乱流体层流边界，让不同组分的介质在流经构件表面时完成多次分流、汇合，相比传统静态混合叶片，这种连续光滑的环形交织结构没有直角突变区域，不容易出现物料挂壁、滞留的问题，尤其适合高粘度流体、含细小纤维介质的输送混合工况，安装时直接嵌入管道内径匹配的管段即可，不需要额外设置固定支架，构件自身的环形交织结构可以通过过盈配合或者边缘点焊固定在管道内壁，不会出现叶片受流体冲击变形脱落的风险。在柔性承载构件设计领域，这种拓扑交织的结形结构可以作为缓冲吸能单元的核心构型，连续的环形管体在受轴向或者径向冲击时，多个交织环段可以同步发生弹性形变，

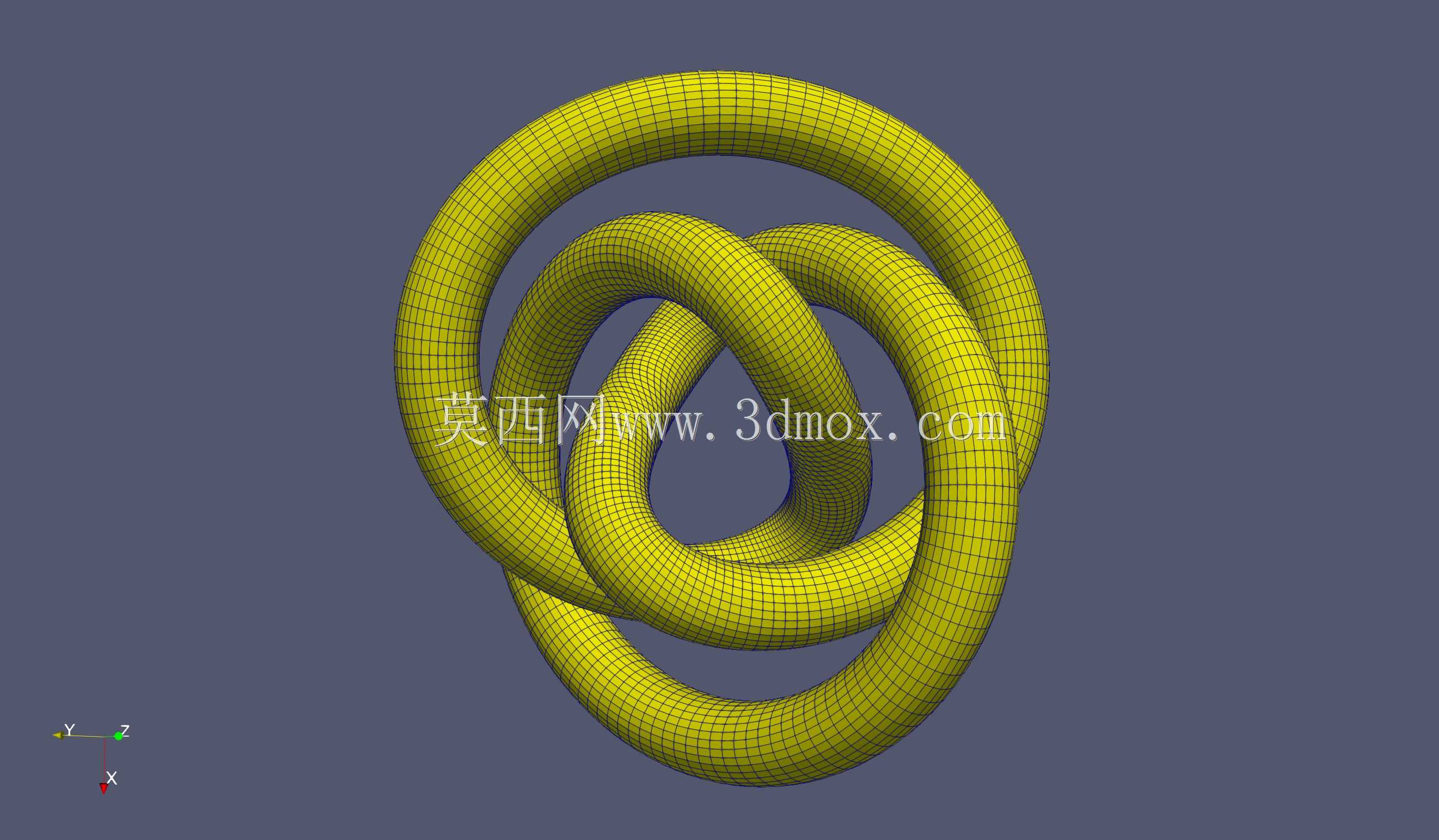

　　将冲击能量分散到整个构件的所有曲面段，不会出现局部应力集中导致的瞬间断裂，相比传统螺旋弹簧结构，这种结形单元的形变行程更长，横向抗偏载能力更强，不会出现弹簧受侧向力时发生侧弯卡滞的问题，设计时可以根据安装空间的边界尺寸调整环体的截面直径、交织环的环绕半径，让整个构件的外轮廓刚好适配安装腔的内部尺寸，不需要额外预留侧向偏移空间。在拓扑优化教学与有限元分析验证场景中，这类结形结构是典型的复杂曲面网格生成案例，整个构件是连续的单一流体或者实体域，没有拼接缝隙，在进行网格划分时可以直接生成高质量的六面体实体网格，不需要对多个拼接零件进行布尔运算、几何修复，能有效降低前处理的工作量，帮助工程师熟悉复杂拓扑结构的网格划分流程、边界条件加载方式。

　　从设计思路来看，整个结构采用参数化驱动的生成逻辑，先确定结形的中心拓扑路径，也就是图8结的三维空间闭合曲线，再沿着路径扫描生成等截面的环形管体，过程中严格控制每一段环体的曲率变化，避免出现曲率半径小于管体截面半径的自相交区域，保证整个结构是连续完整的实体，没有重叠、破面等几何缺陷。设计时需要重点把控几个尺寸边界：首先是构件的最大外轮廓直径，这个尺寸决定了构件可以适配的安装腔内径或者管道通径，所有外凸的环段都要控制在这个轮廓范围内，避免安装时出现干涉；其次是管体的截面直径，这个参数直接影响构件的整体刚度、流阻特性或者承载能力，截面直径越大，构件的抗形变能力越强，但对应的流体通流面积会越小，需要根据实际工况的载荷、流量要求做匹配调整；

　　最后是交织段的间隙尺寸，相邻环体之间要保留均匀的最小间隙，既不能因为间隙过小导致网格划分时出现单元畸变，也不能因为间隙过大破坏结形的拓扑特征，保证每一段环体都是独立连续的，没有粘连融合的区域。在特种密封结构设计中，这种多环交织的结形构型还可以作为嵌入式密封芯体，安装在密封槽内时，多个环形段可以同时贴合密封槽的上下、侧壁面，在介质压力作用下，环体受挤压发生微形变，自动填充密封面的微小凹凸缺陷，相比传统O型圈的单一线接触密封，这种结构的密封路径更长，抗压力波动能力更强，不会因为介质压力瞬间升高出现密封圈被挤入密封间隙的问题，设计时只要根据密封槽的截面尺寸调整环体的截面直径和整体外轮廓尺寸，就能适配不同规格的密封安装槽，不需要开模定制特殊截面的密封件。需要注意的是，这类结形构件在加工适配时，如果采用金属3D打印工艺，要调整环体的摆放角度，尽量让大曲率环段的生长方向与打印铺粉方向呈一定夹角，减少支撑结构的添加，避免支撑去除后破坏曲面的光滑度；如果采用铸造工艺，要在结构的最低位置设置工艺冒口，保证金属液可以顺利填充所有环段的型腔，避免出现浇不足、冷隔等铸造缺陷。
