半球开合式抓球玩具结构三维设计

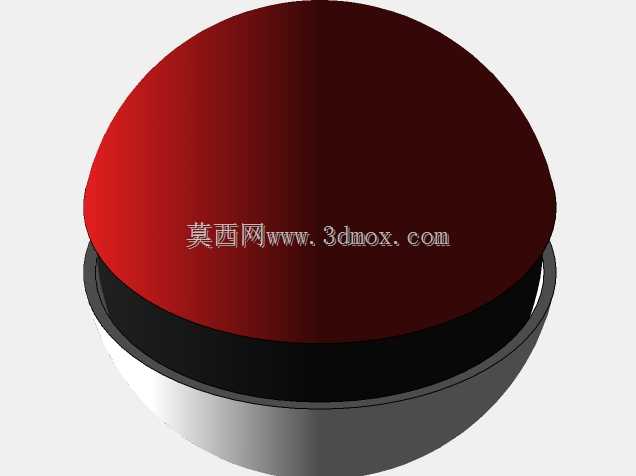

　　这款半球开合式抓球结构，最初的设计切入点来自日常把玩类益智玩具的交互需求，区别于常规整球式把玩件，它采用上下半球嵌套的开合逻辑，上半部分为深红色哑光质感的半球壳体，下半部分为银灰色带环形限位槽的承托底座，中间预留黑色环形间隙作为开合运动的行程空间，能够实现上半球沿垂直方向小幅抬升后露出内部藏珠的动作，整个运动过程无多余卡滞点，配合环形接触面的公差配合，开合阻尼感均匀，既不会因为间隙过大出现松垮晃动，也不会因为配合过紧导致操作费力。从实际应用场景来看，这类结构除了作为桌面解压把玩件使用，还可以拓展应用到小型益智教具、盲盒开合机构、创意礼品包装结构中，比如将内部藏珠替换为小型纪念章、香片、提示纸条，就能适配不同的使用场景，

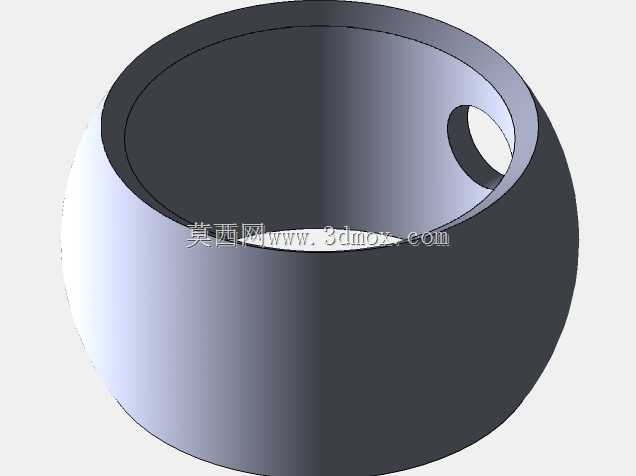

　　不需要额外增加复杂的锁扣结构，依靠半球自身的重力与配合面的摩擦力就能实现闭合状态的自保持，省去了额外的弹性零件与锁止零件，整体零件数量控制在3件以内，加工与装配难度极低。设计过程中首先确定的是整体球形轮廓的尺寸边界，整体外轮廓直径控制在适合单手握持的范围，上下半球的分模线设置在球体赤道线偏下15%的位置，这样的分模位置能够保证上半球闭合时，下半部分的承托边有足够的包裹长度，避免横向受力时出现脱开的情况，承托底座的内侧设置了一圈深度为3mm的导向环槽，上半球的下边缘对应设置了同尺寸的导向凸台，两者的配合公差选用H7/g6间隙配合，既保证运动顺畅，又能控制径向晃动量在0.1mm以内，不会出现明显的错位感。

　　中间的黑色环形区域其实是预留的运动间隙，同时也作为视觉分层的设计元素，将红色的上半球与银灰色的下底座在视觉上做区分，避免整球单色带来的单调感，上半球表面做了渐变的哑光质感处理，从顶部的深酒红色向下逐渐过渡到稍浅的红色，模拟实体球体的光影效果，即使在静态展示时也能呈现出不错的立体感。考虑到实际把玩时的接触手感，所有边缘位置都做了R1.5的圆角处理，没有尖锐的棱角，长时间握持也不会出现硌手的情况，下底座的底部做了平面化处理，能够稳定放置在水平桌面上，不会出现滚动滑落的问题，不需要额外增加支撑底座。内部藏珠的容纳腔设置在上半球的内部中心位置，腔体直径比内置的露珠大2mm，预留足够的活动空间，让珠子在腔体内部可以自由滚动，

　　把玩时能够产生轻微的碰撞声响，提升交互的趣味性，同时腔体开口位置设置了向内的翻边，翻边内径比珠子直径小1mm，保证开合过程中珠子不会从腔体中脱落，不需要额外添加固定胶水或者卡扣，依靠结构自身的限位就能实现珠子的可靠固定。从结构强度角度考虑，上下半球的壳体壁厚统一设置为2mm，既保证了足够的结构强度，日常握持按压不会出现变形，又不会因为壁厚过大导致整体重量过重，影响单手握持的手感，材质选用常规的ABS塑料即可满足使用要求，如果需要做更高质感的版本，也可以替换为铝合金或者树脂材质，结构本身不需要做任何修改，只需要调整对应的表面处理工艺即可。整个结构的运动逻辑非常简单，没有复杂的传动零件，可靠性极高，即使经过上万次的开合操作，也不会出现零件磨损导致的失效问题，非常适合作为批量生产的创意玩具结构，同时也可以作为机械结构入门的教学案例，用来讲解间隙配合、导向结构、重力自锁定等基础机械设计知识点，帮助初学者理解简单机械结构的设计思路与公差匹配原则。在建模过程中，所有曲面都采用G2连续过渡，没有出现曲面褶皱或者尖角的问题，能够直接导出用于3D打印或者注塑模具开模，不需要额外做曲面修复，各个零件之间的装配关系清晰，没有出现干涉的区域，运动仿真过程中开合动作顺畅，无卡顿、无穿模问题，完全符合实际生产加工的要求。
