经典乐高人仔造型积木玩具结构设计

　　本次设计的积木人仔结构，核心围绕积木玩具的通用拼装适配逻辑展开，在外形还原经典人仔辨识度的同时，兼顾了积木类产品的拼接公差配合要求。从实际应用场景来看，这类标准化积木人仔既可以作为桌面摆件满足爱好者的收藏展示需求，也可作为积木拼装套装的配套角色部件，适配常规颗粒积木的拼接接口，融入各类场景化积木搭建体系中，也可作为三维建模练习的典型曲面+规则实体混合建模案例，帮助结构设计从业者掌握不同特征的建模逻辑。

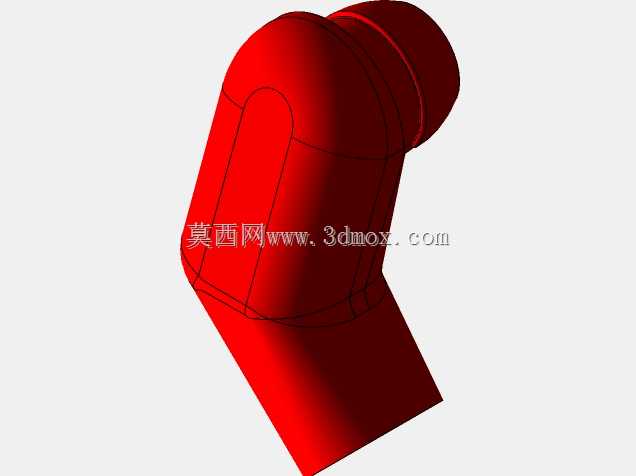

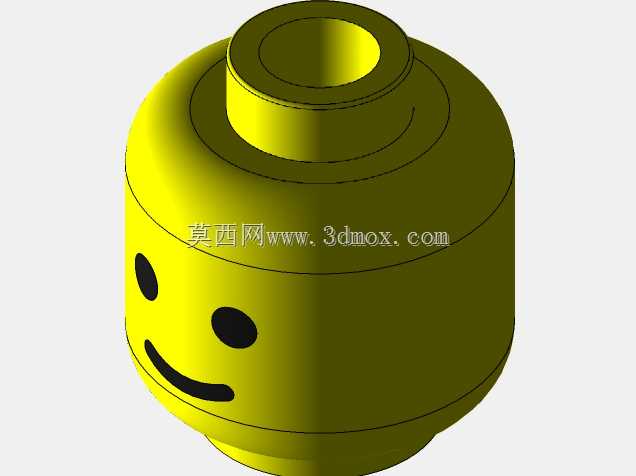

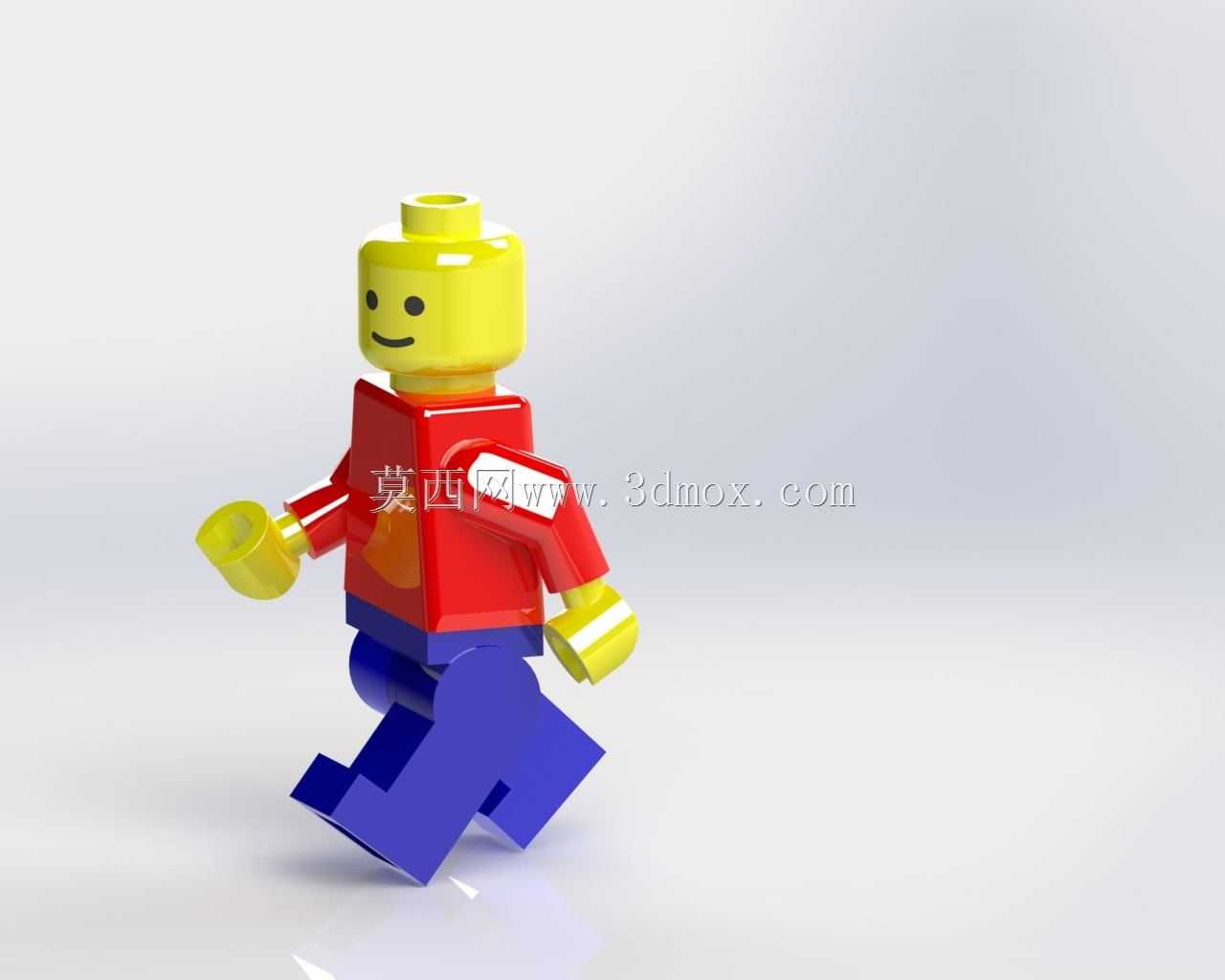

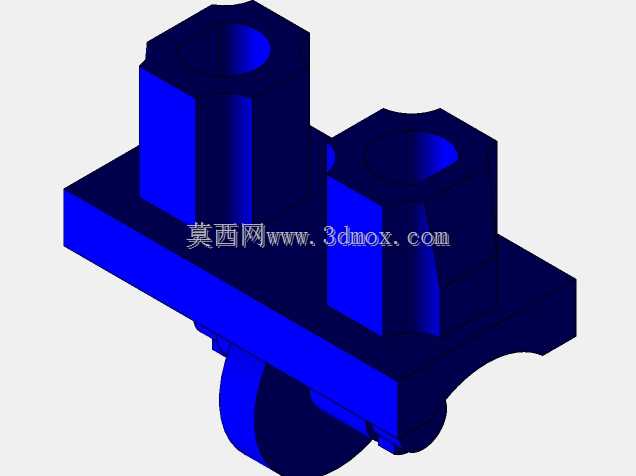

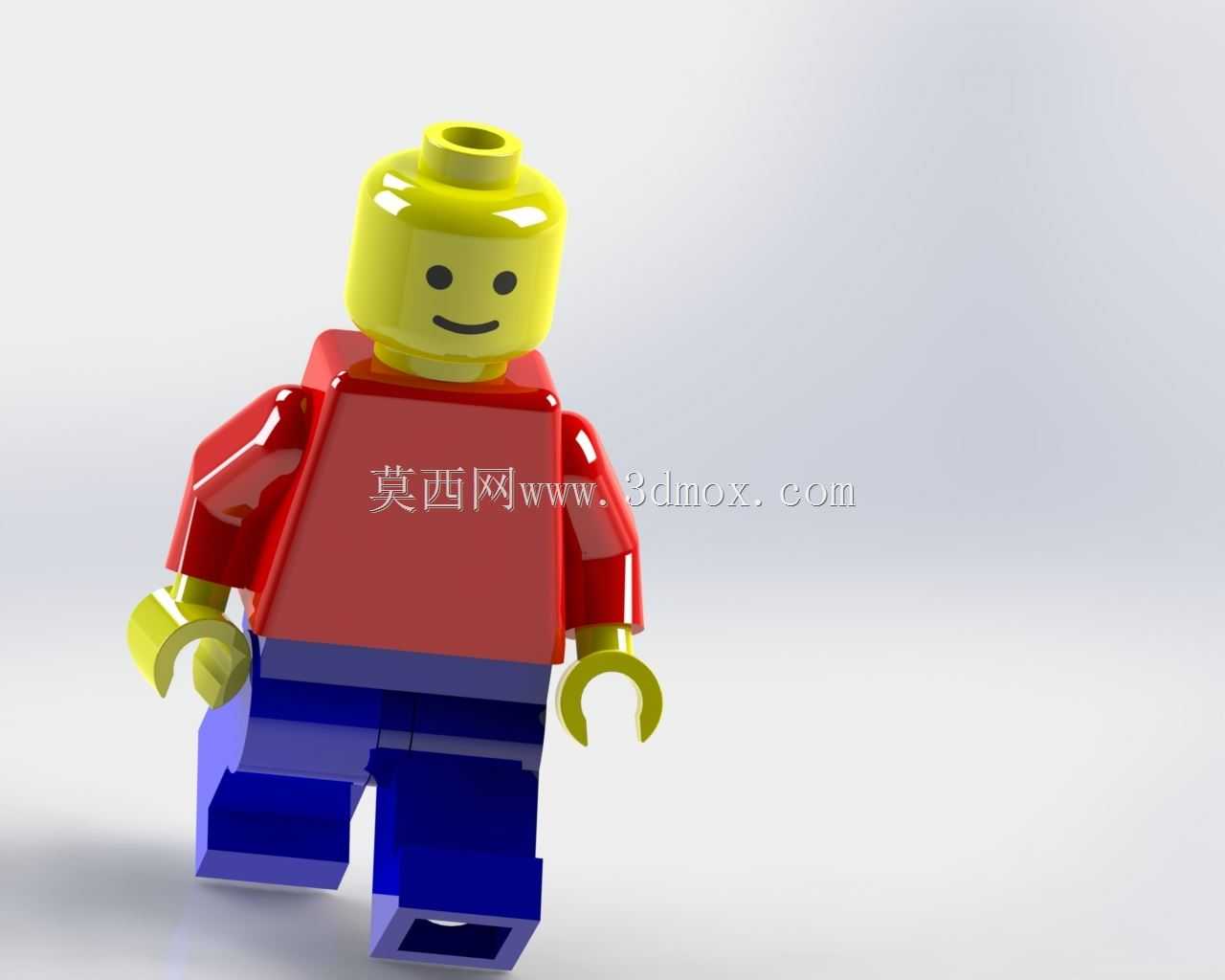

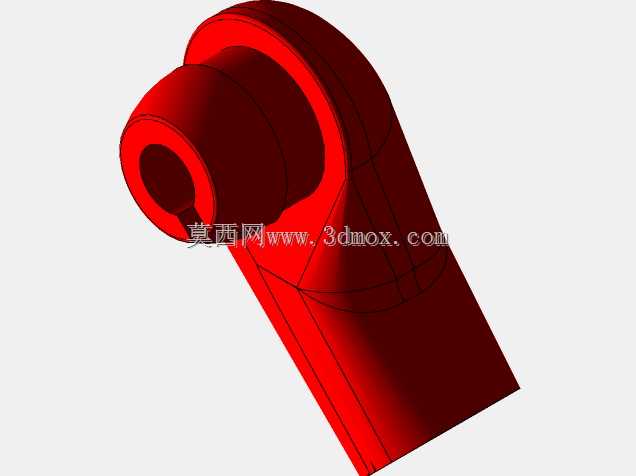

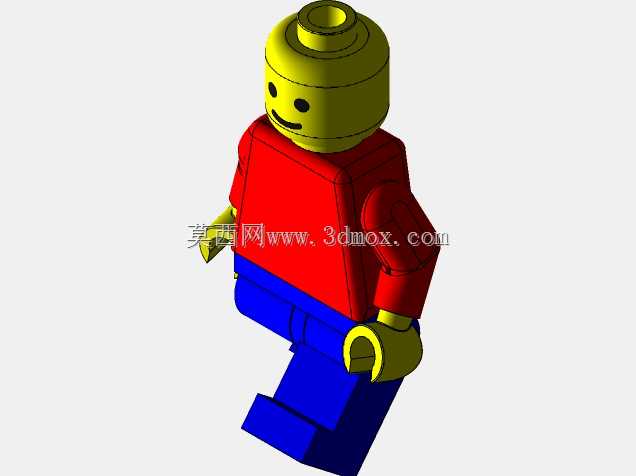

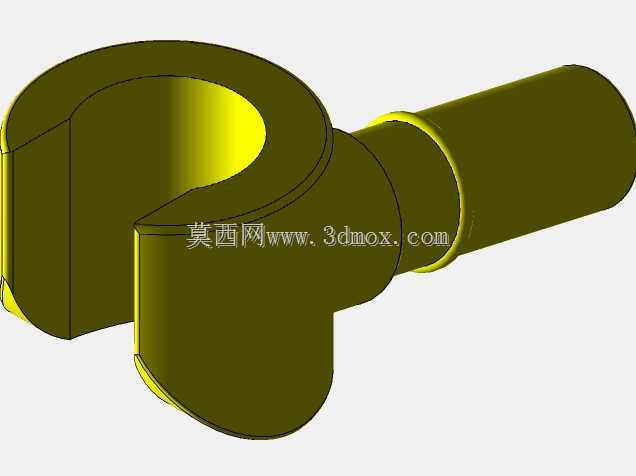

　　从功能特性层面来看，人仔的各部件拆分逻辑完全匹配实际积木玩具的生产装配要求：头部为带顶部凸点的柱形结构，凸点尺寸严格匹配常规积木颗粒的拼接凹孔公差，可实现与其他积木部件的稳固插接；躯干部分为中空薄壁结构，两侧预留手臂安装的轴孔位，手臂与躯干的连接采用间隙配合的短轴结构，可实现手臂360度旋转以及一定角度的摆动，满足不同姿态的摆放需求；手部为C型开口卡扣结构，开口尺寸适配常规积木配件的握持轴径，可夹持积木类的工具、道具配件；下肢部分采用分体式腿结构，与躯干底部的连接位采用球头+卡扣的配合结构，可实现腿部的前后摆动以及小幅度的侧向转动，能够支撑人仔实现站立、行走、坐姿等多种姿态，同时腿部底面为平面结构，保证站立状态下的重心稳定，无需额外支撑即可平稳放置在水平面上。

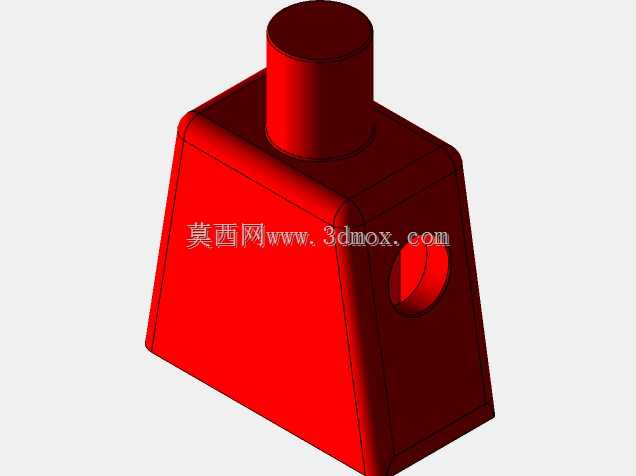

　　设计思路上，首先从人仔的整体比例入手，严格遵循经典乐高人仔的头身比参数，保证视觉上的辨识度，头部的曲面建模采用放样+圆角过渡的方式，还原人仔头部圆润的轮廓特征，面部的表情特征采用凸台拉伸的方式实现，避免印刷纹理带来的建模冗余，同时也匹配实际注塑生产中一体成型的工艺要求。躯干部分的红色主体区域，在建模时优先保证外表面的平整性，边缘做统一的R0.8圆角处理，避免尖锐棱角带来的安全隐患，同时也符合玩具产品的安全设计规范。手臂与手部的连接采用一体化建模思路，手部的C型卡扣做了加厚处理，保证反复插拔配件时的结构强度，不会出现卡扣断裂的问题。下肢的蓝色部件，在腿部的弯折位置做了加强筋结构设计，在不增加整体壁厚的前提下提升腿部的结构刚性，避免频繁调整姿态时出现腿部弯折断裂的情况。

　　从外形尺寸与安装边界来看，整个人仔的总高度控制在42mm左右，头部直径为16mm，躯干部分的宽度为18mm、厚度为12mm，手臂展开后的最大宽度为48mm，下肢的总长度为16mm，所有拼接接口的尺寸公差控制在±0.1mm范围内，既保证拼接时的顺畅度，不会出现过紧难以插拔或者过松容易脱落的问题，也能兼容市面上同规格的积木配件。安装边界方面，人仔站立时的底面投影尺寸为18mm*12mm，摆放时仅需要占用极小的桌面空间，顶部的凸点接口可向上叠加其他积木颗粒，两侧手臂的活动范围不会超出躯干前后10mm的边界，在作为场景部件使用时不会与周边的积木结构产生干涉。

　　在建模细节处理上，所有部件的分模线位置都设置在部件的侧面或者背面，保证正面外观的完整性，匹配注塑模具的分模设计要求，减少后续生产中的修模工作量。各活动连接部位的配合间隙经过反复调整，短轴与轴孔的配合采用H7/f6的间隙配合标准，既保证转动的灵活性，又不会出现松动晃荡的情况。整体模型的壁厚统一设置为1.5mm，符合塑料玩具注塑生产的壁厚要求，避免出现缩痕、填充不足等注塑缺陷，同时也能控制产品的重量，单个人仔的重量控制在5g左右，符合积木玩具的轻量化设计要求。
