V6涡轮增压汽车发动机内部结构装配

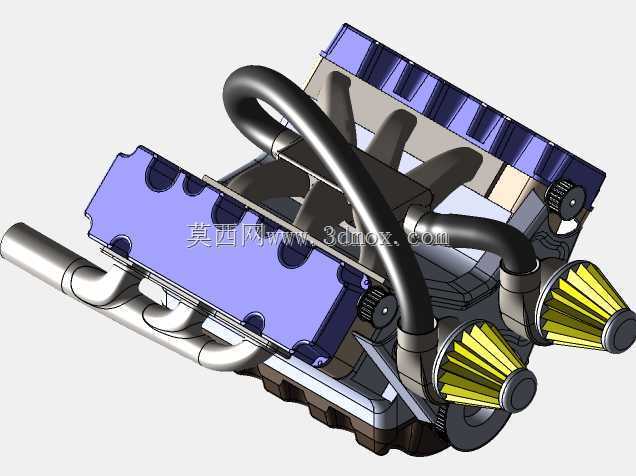

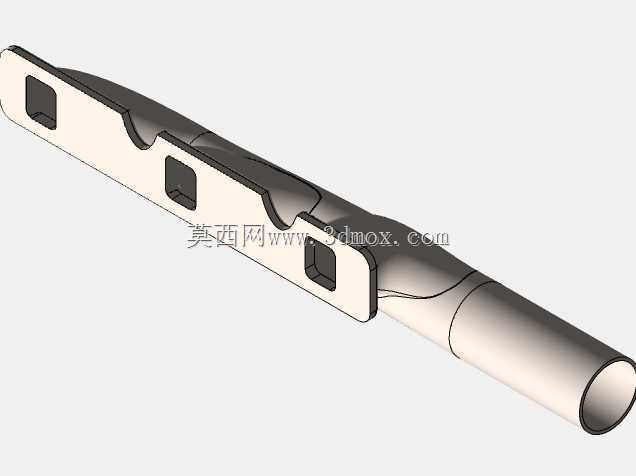

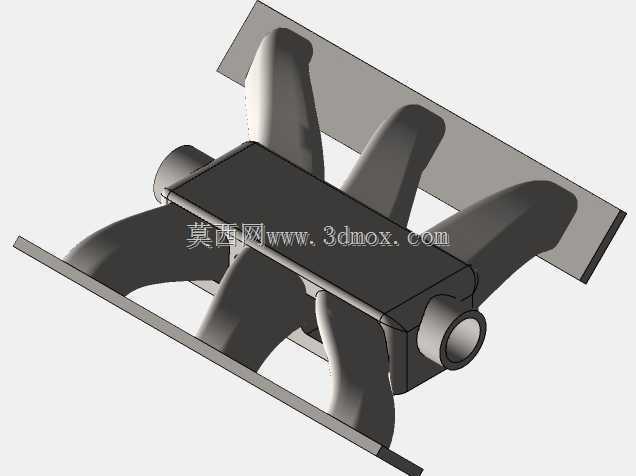

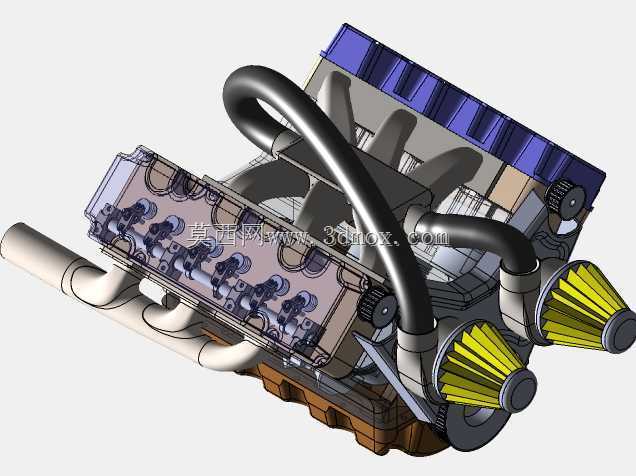

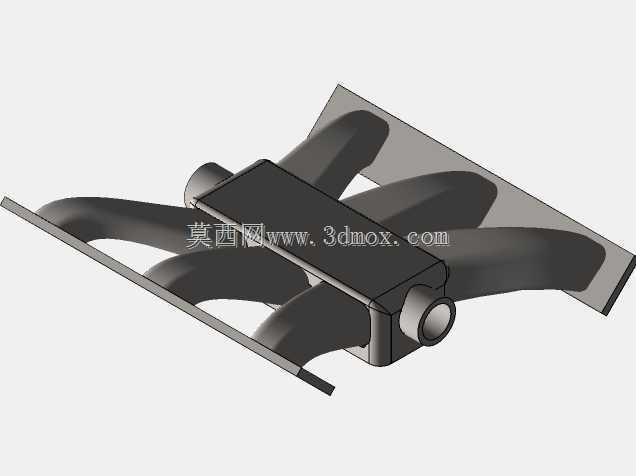

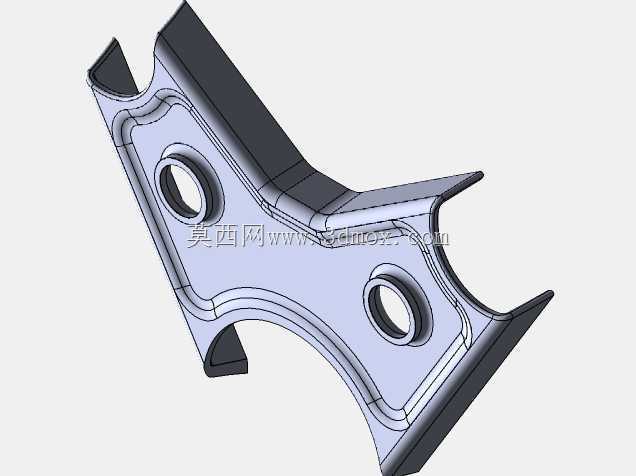

　　这套V6涡轮增压动力总成的三维结构，主要面向乘用车与轻型商用车的前置动力舱布置验证场景，可用于发动机教学演示、新机型结构方案评审、维修拆装实训以及周边附件匹配校核。整机采用60度夹角V型六缸布局，两侧缸体呈对称倾斜布置，相比直列六缸结构大幅缩短了轴向长度，曲轴输出端位于整机前端，两侧涡轮增压器分别布置在缸体外侧排气侧位置，进排气路径从缸盖上部延伸至机体两端，整机轮廓在横向宽度、纵向长度与垂向高度上均预留了机舱悬置、散热管路与线束排布的边界空间，安装时曲轴中心线需与整车传动系统输入轴保持同轴，机体侧部的安装支脚对应整车副车架悬置点位，周边预留的间隙可满足发动机运行工况下的振动位移与热膨胀量需求。

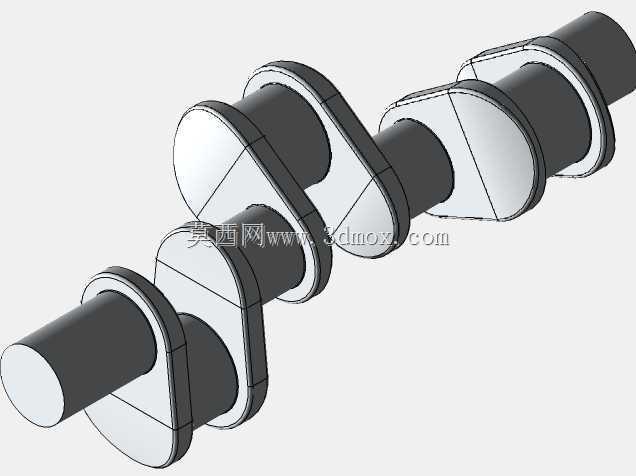

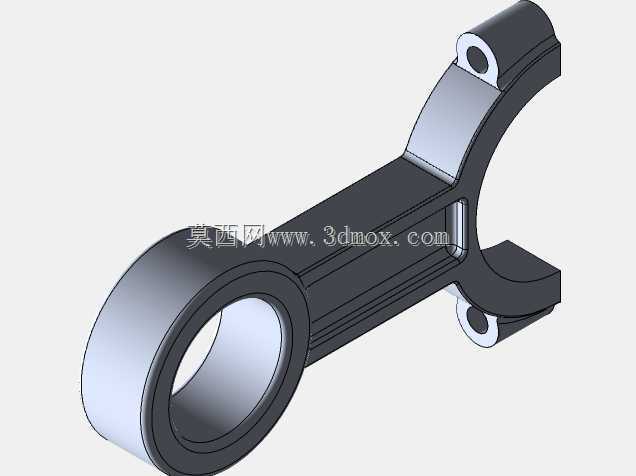

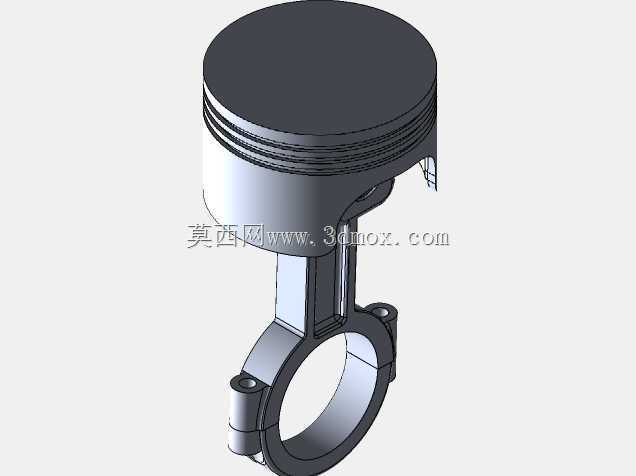

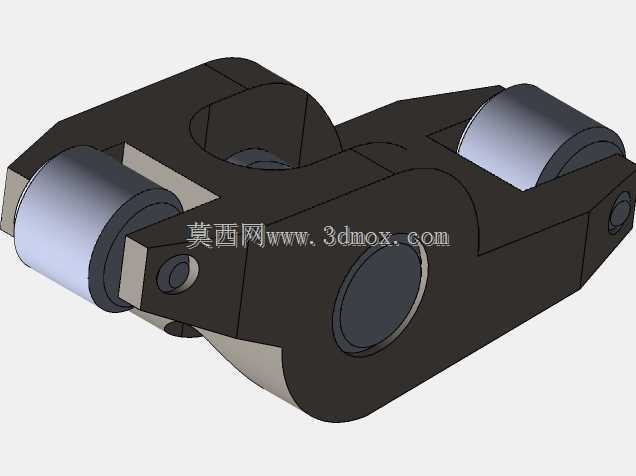

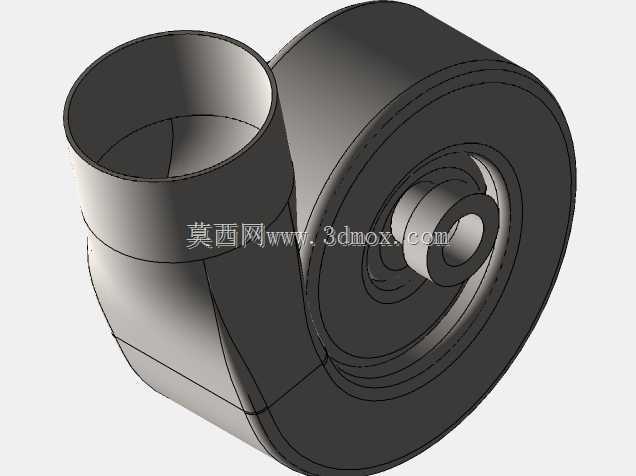

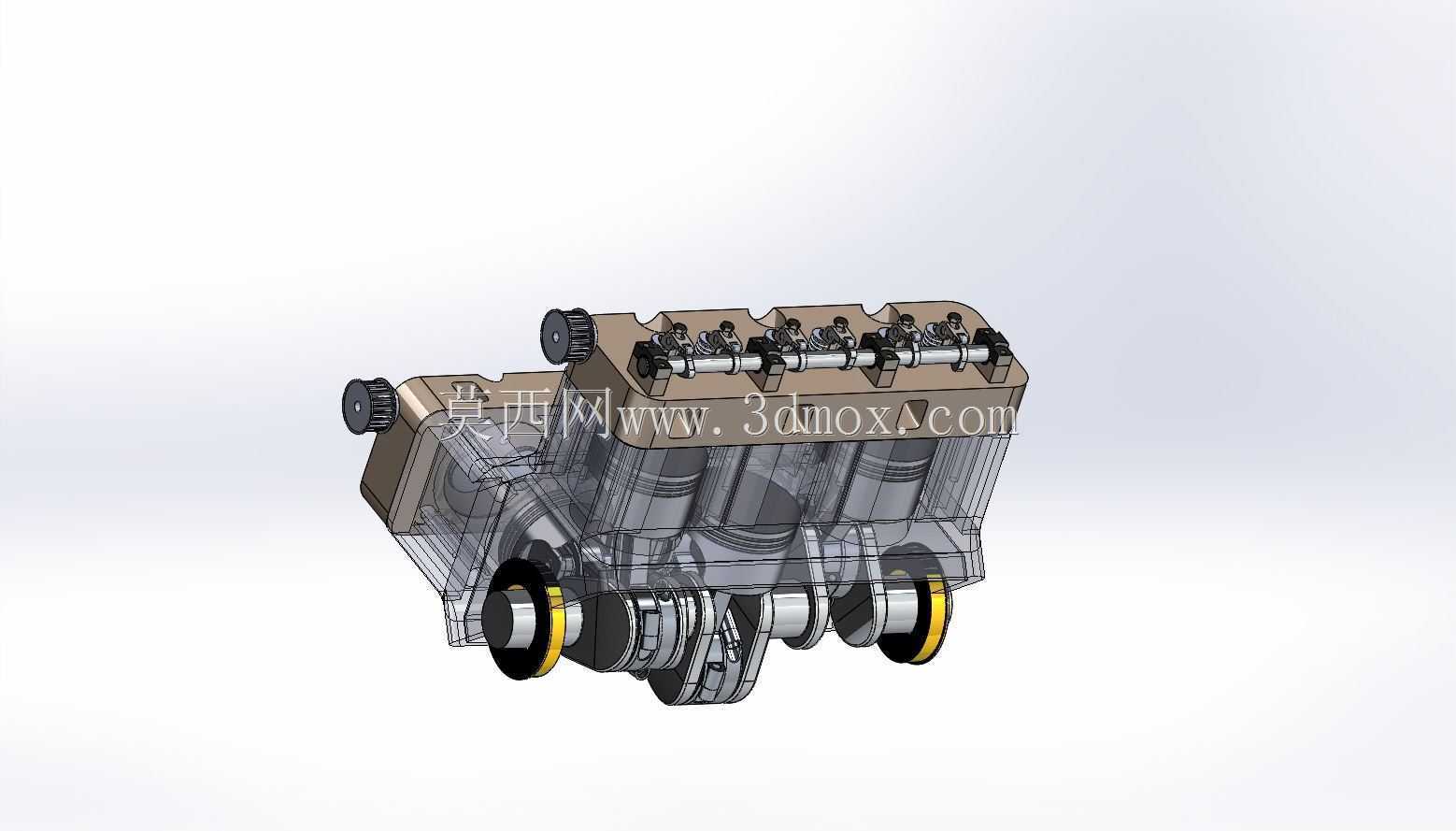

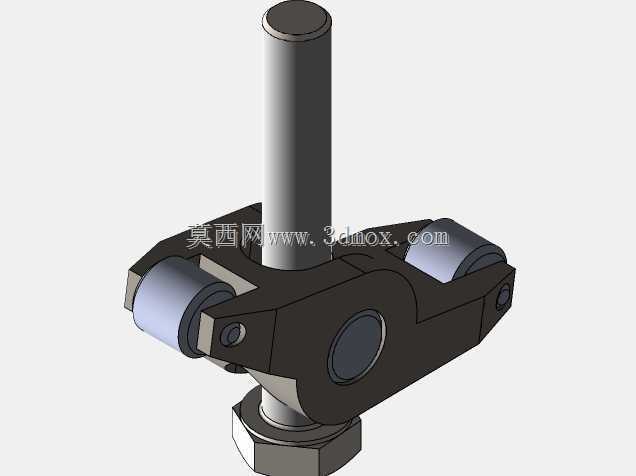

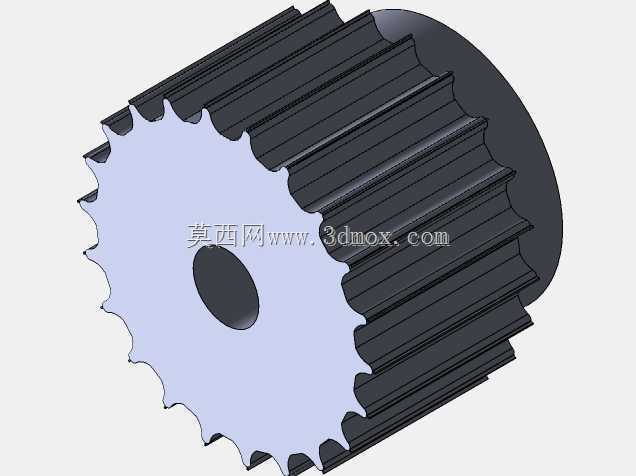

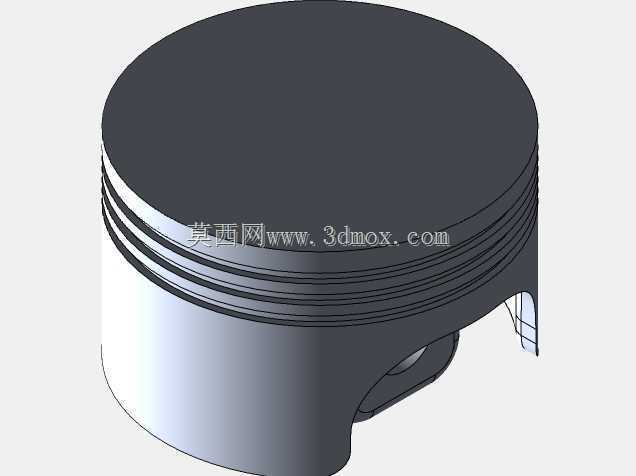

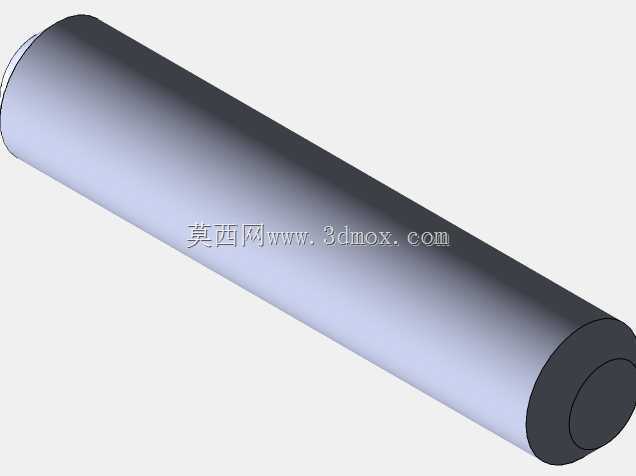

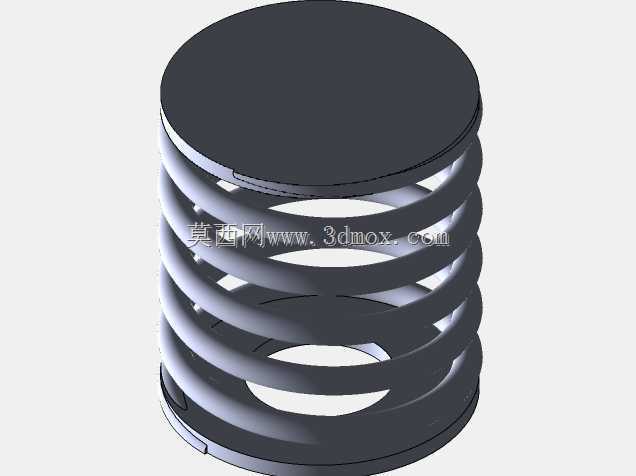

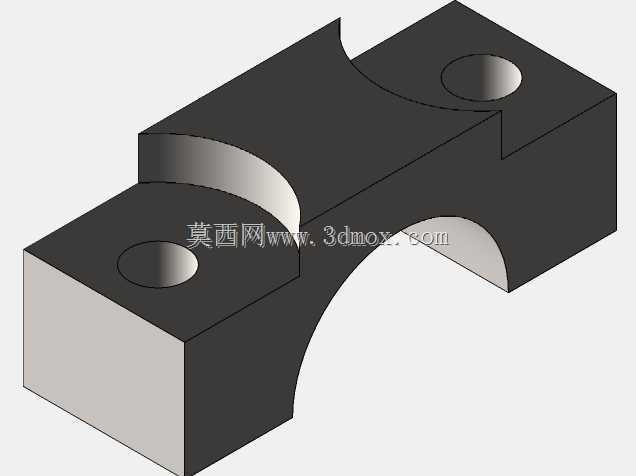

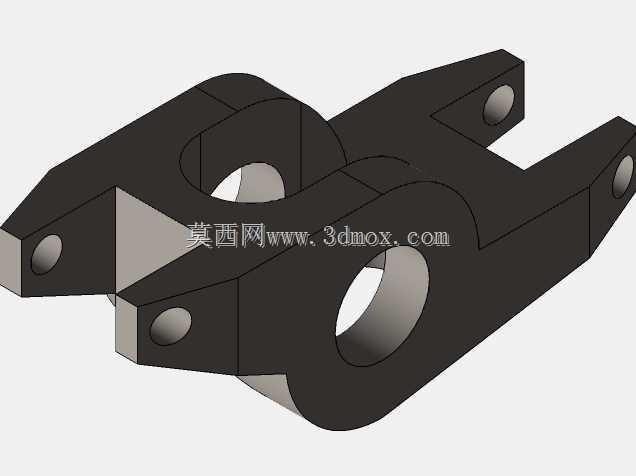

　　从功能实现逻辑来看，该结构完整还原了四冲程内燃机的核心运动链路：曲轴通过连杆分别驱动两侧缸体内的活塞做往复直线运动，缸盖顶部的配气机构由凸轮轴、摇臂与气门组件构成，凸轮轴通过正时传动链路与曲轴保持固定相位匹配，保证进气、压缩、做功、排气四个冲程的气门开闭时序完全同步；两侧涡轮增压器由排气废气驱动叶轮，压缩进气后送入气缸，提升缸内充气效率，进而在同等排量下输出更高的功率与扭矩。建模过程中对运动部件的配合关系做了完整约束：活塞与缸套之间保留往复运动间隙，连杆大头与曲轴曲柄销、小头与活塞销均设置转动副，曲轴主轴颈与缸体主轴承座同轴配合，配气机构的凸轮型线与摇臂行程对应气门升程，所有运动件在仿真运转中无干涉卡滞。

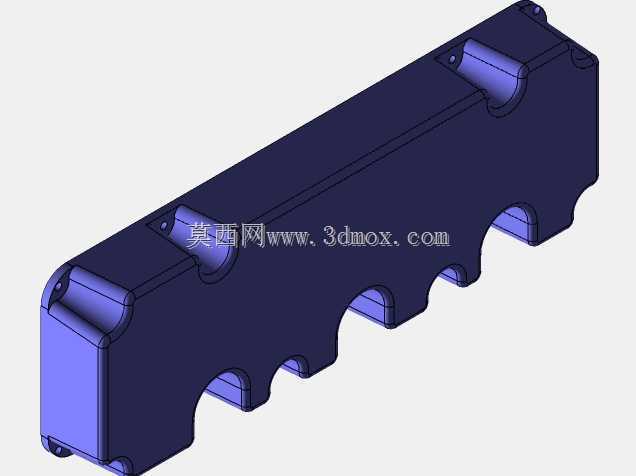

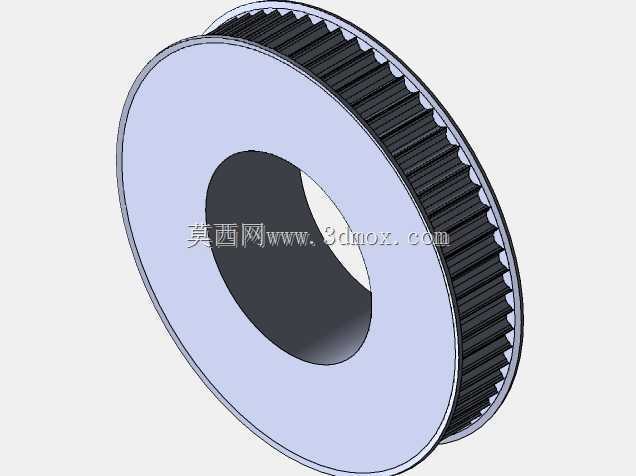

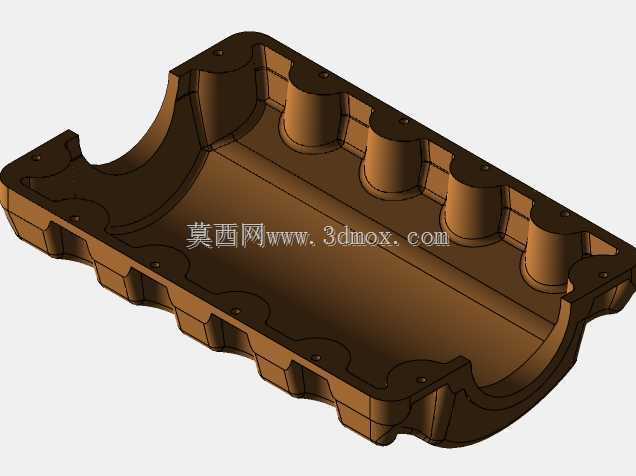

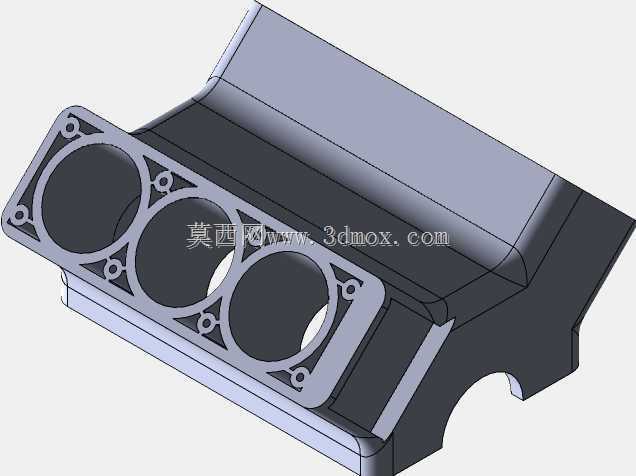

　　结构设计上，缸体采用分层式壳体结构，下部为曲轴箱容纳曲柄连杆机构，上部两侧集成气缸套安装位，缸盖与缸体通过周向布置的紧固件锁紧，中间预留气缸垫的密封压缩空间；油底壳位于机体最下方，用于储存润滑机油，机体内部预留的润滑油道可通向各主轴颈、凸轮轴轴承位与活塞冷却喷嘴，冷却水道则环绕气缸套与缸盖燃烧室区域，保证整机热负荷均匀。外露的辅助轮系位于曲轴输出端，可驱动水泵、发电机与空调压缩机等附件，所有外部接口的位置、法兰尺寸均按照常规车用动力附件的匹配规范设置，既可以作为整机装配干涉检查的基准，也能为后续进排气系统、冷却系统、悬置系统的配套设计提供准确的三维参照，帮助结构工程师在方案阶段快速排查运动间隙、安装点位与维修拆装空间的潜在问题。
