内置式可抽拉3.5英寸硬盘托架结构设计

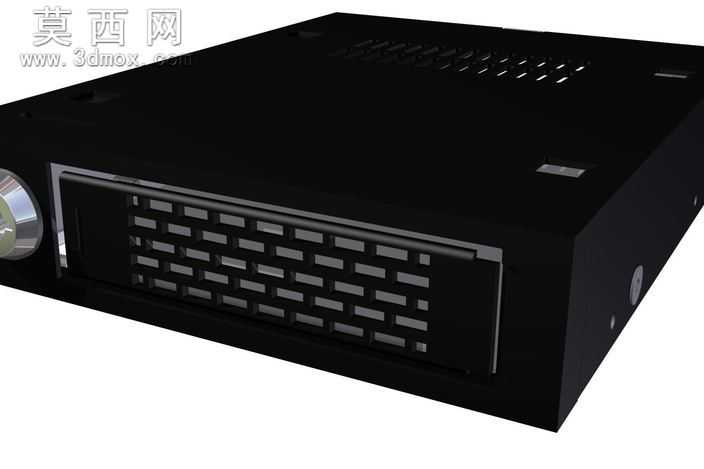

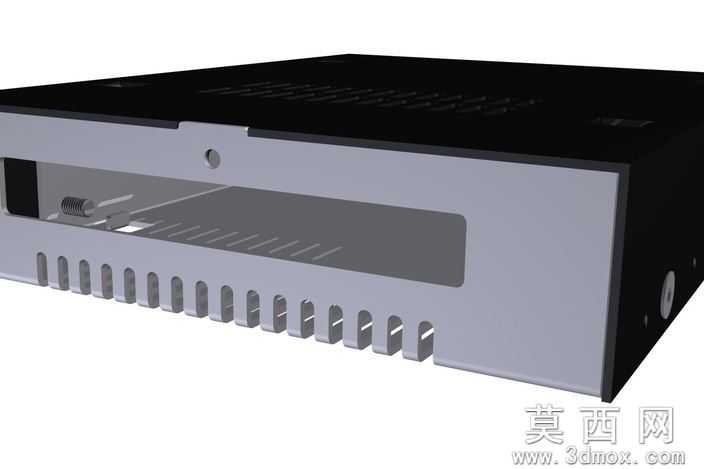

本作品为适配标准机箱光驱位的可抽拉3.5英寸硬盘托架三维模型，建模过程严格遵循工业级存储配件的尺寸规范，以1:1真实比例还原实体产品的所有结构细节。建模阶段首先搭建整体装配基准，以标准5.25英寸光驱位的安装尺寸为约束，确定托架外框的长宽高参数，保证产品可直接嵌入常规台式机箱的对应仓位，无需额外改造机箱结构。外框主体采用钣金折弯特征建模，还原金属壳体的壁厚、边角折弯弧度与安装定位孔位，壳体表面的散热格栅采用阵列特征完成，每一处格栅的开孔尺寸、排布间距都经过散热效率考量，既保证硬盘长时间工作时的热量可快速散出，又兼顾壳体的结构强度，避免安装使用过程中出现形变。抽拉内仓的建模重点还原硬盘安装定位结构，设计有对应3.5英寸硬盘的螺丝固定孔位与导向滑轨，滑轨配合处预留合理的装配公差，保证硬盘抽拉过程顺滑无卡顿，同时避免间隙过大导致的硬盘晃动问题。前面板部分还原了锁止结构、状态指示灯位与抽拉把手，锁止结构可避免使用过程中硬盘意外脱出，指示灯位对应硬盘的工作状态显示，抽拉把手做了贴合手指的弧度处理，符合人机操作的使用需求。材质渲染阶段，外框与内仓主体赋予磨砂黑色金属材质，还原工业级存储配件的哑光质感，前面板的格栅部分做了细微的纹理处理，锁具与指示灯位置赋予半透明与亮面金属材质区分不同部件，渲染时调整光线角度突出产品的结构层次感，清晰展现各部分的装配关系与细节特征。整体设计兼顾结构实用性与安装便捷性，可直接用于机箱存储扩展配件的结构验证、产品展示与生产参考，所有特征参数均符合行业通用的安装标准，适配绝大多数台式机箱的扩展仓位使用需求。
