内嵌桁架式高刚性立方体承力框架

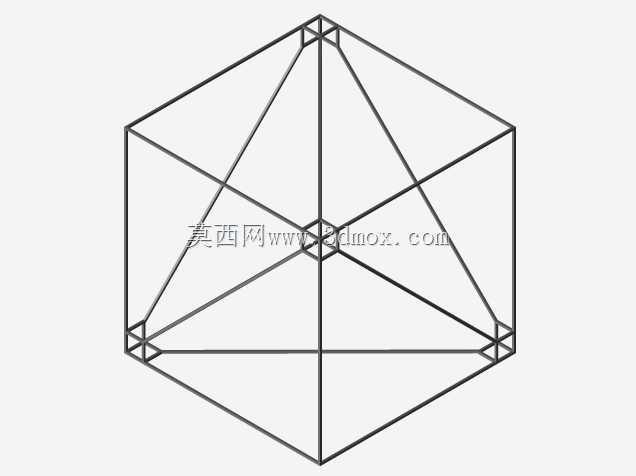

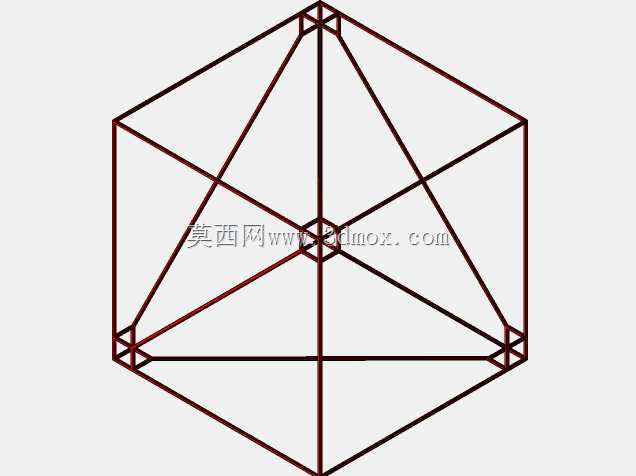

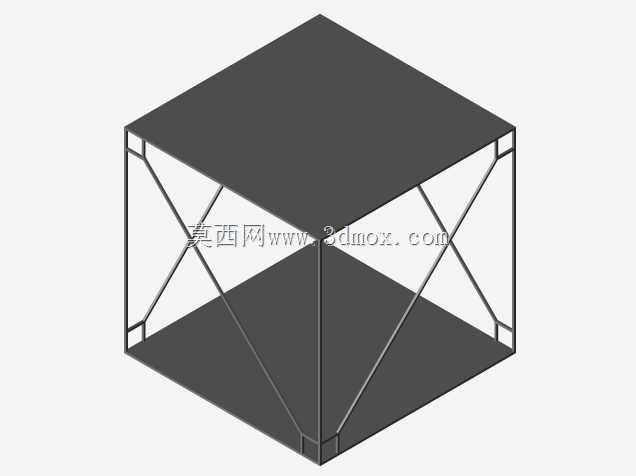

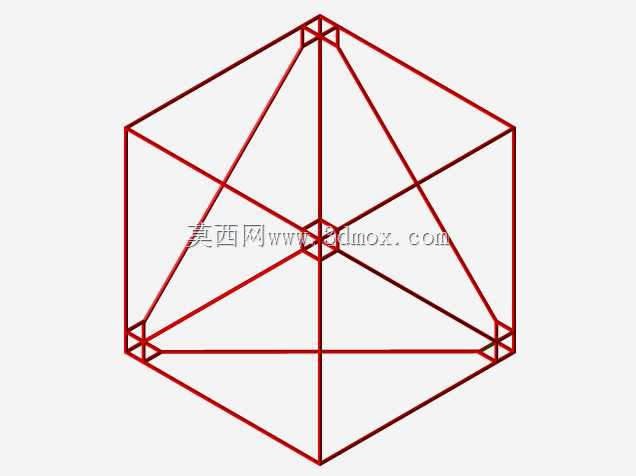

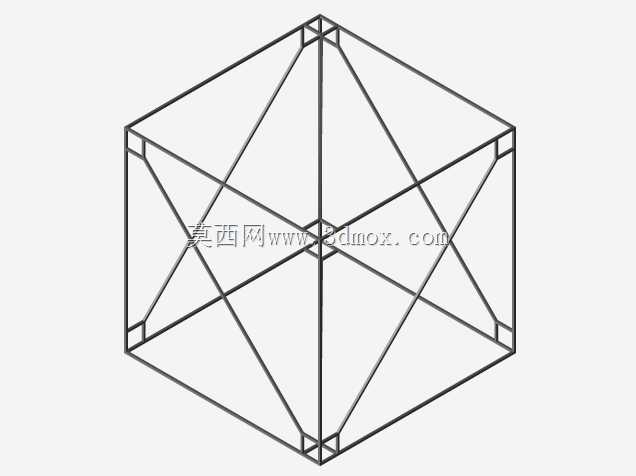

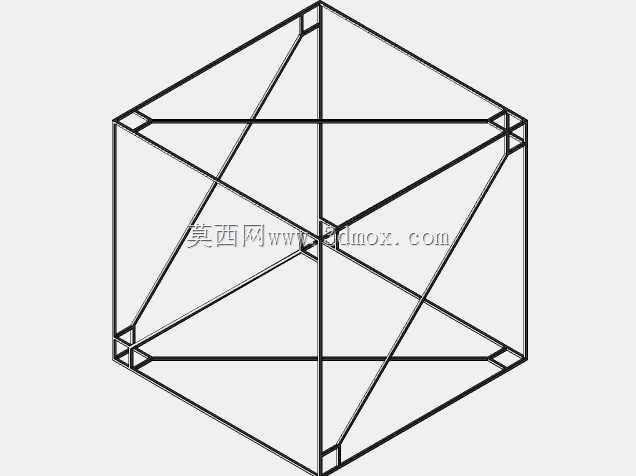

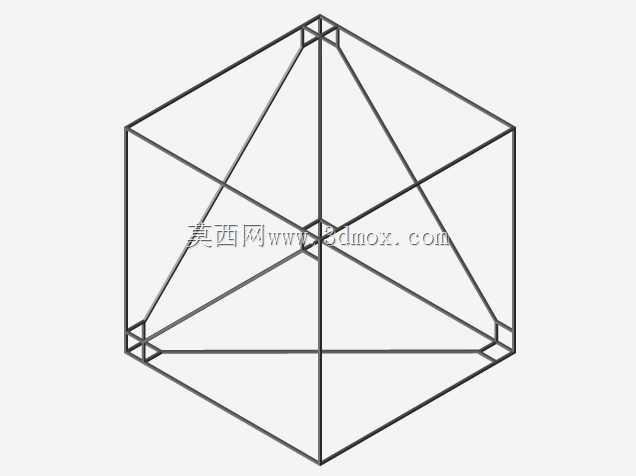

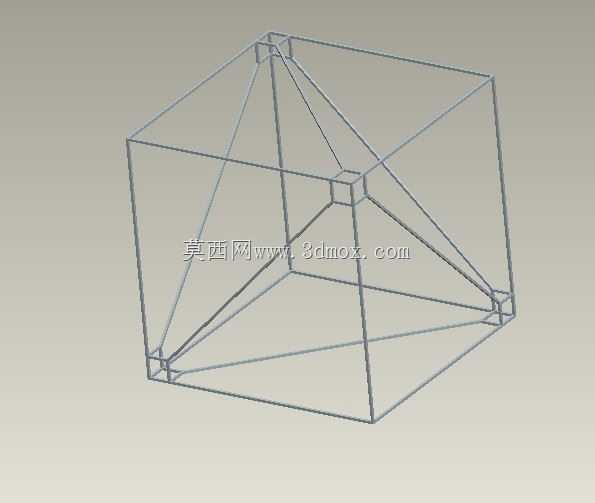

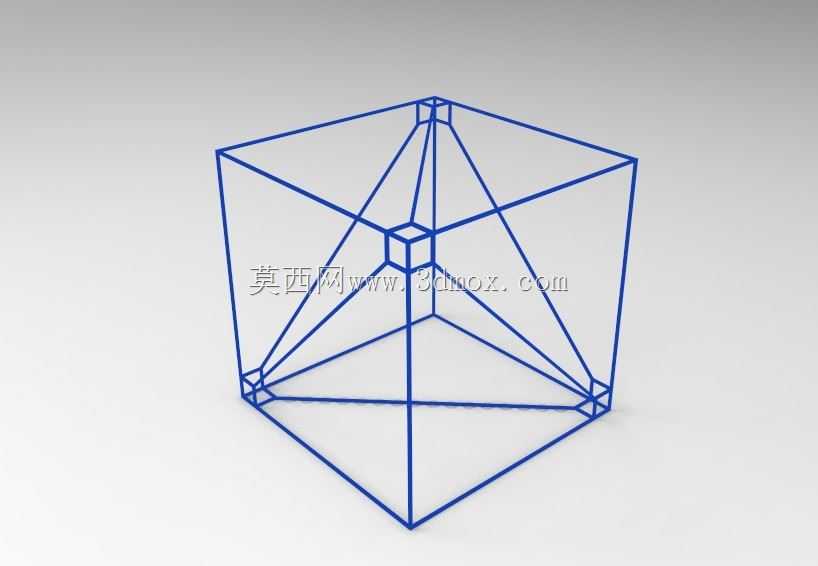

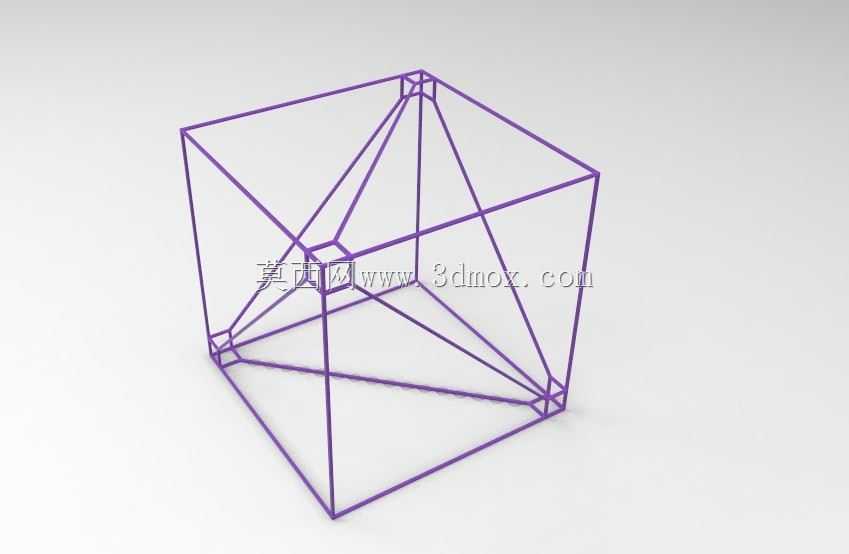

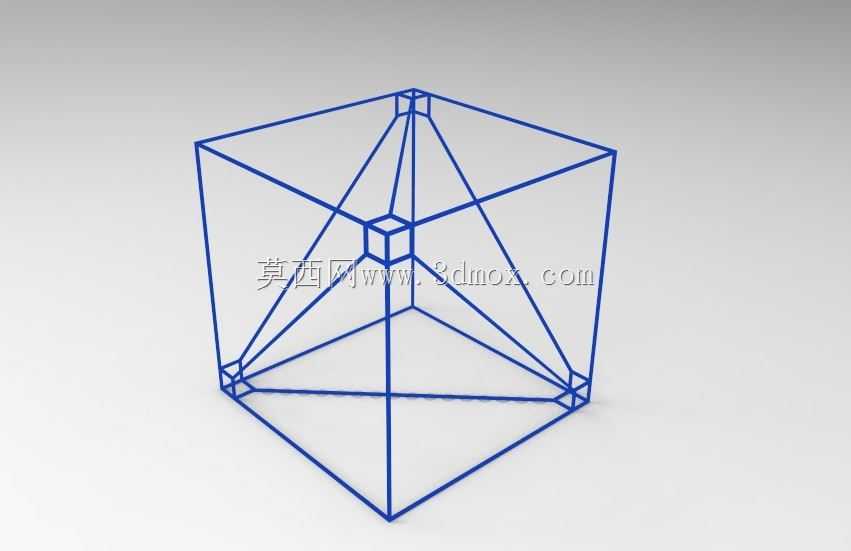

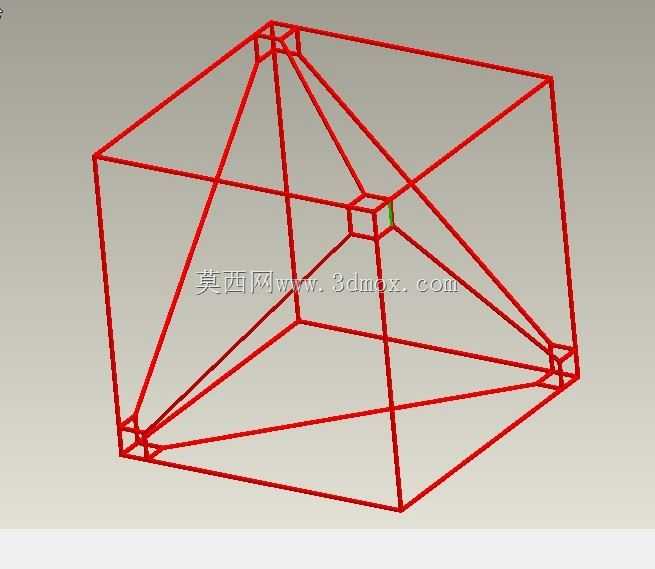

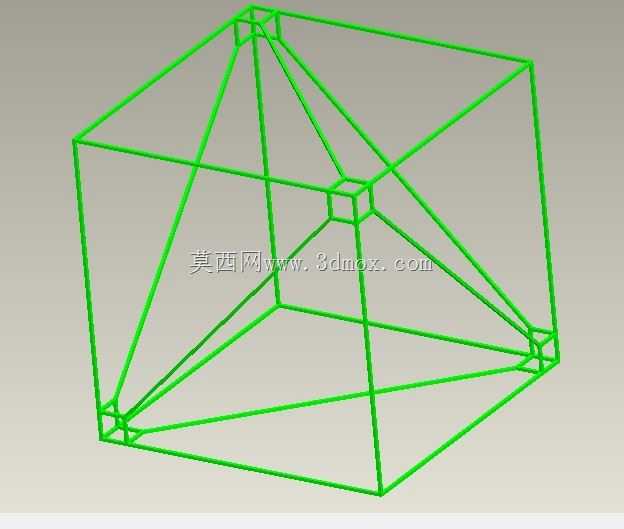

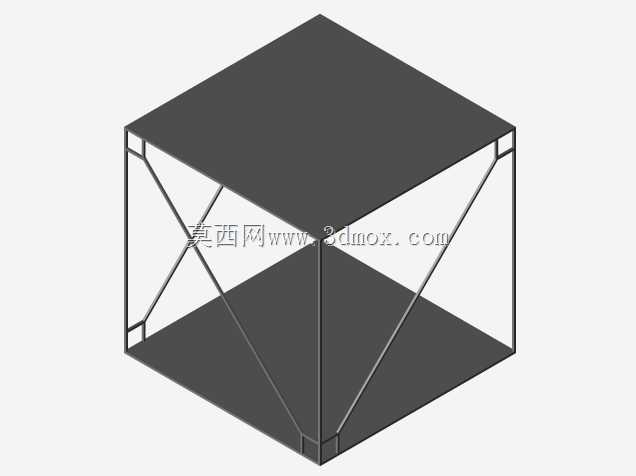

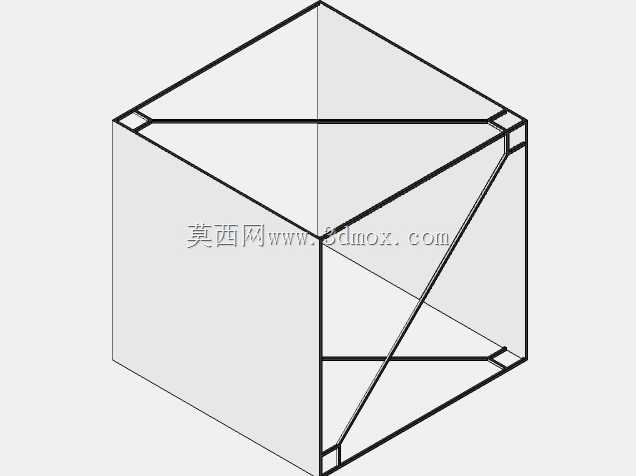

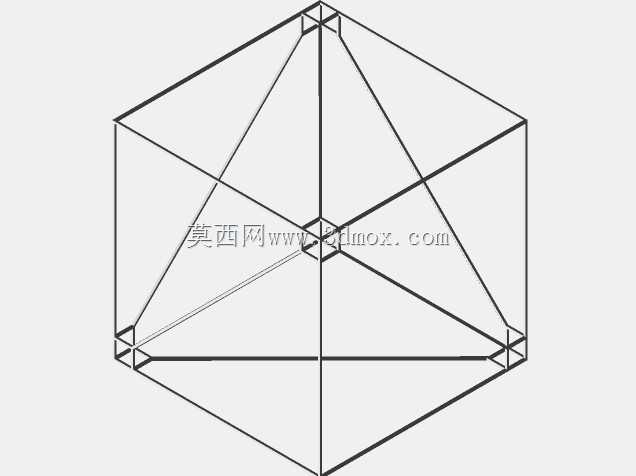

　　在轻量化承力构件的开发场景里，很多工况都要求构件在占用固定立方安装空间的前提下，尽可能降低自身重量，同时还要把受载后的变形量控制在极小范围内。这类需求常见于桌面级增材制造的工装承载台、小型检测设备的基准支撑骨架、教学演示用的力学加载试样，还有空间受限的机载设备内部支撑结构。常规实心立方体块虽然刚度足够，但材料利用率极低，大部分内部材料并不参与主要承力，既浪费打印耗材，也会额外增加整机自重；而单纯用杆件拼出外框的空心立方体，在对角方向受拉或者受压时，外框的棱边会产生明显的弯曲变形，节点位置也容易出现应力集中，很难满足高精度承载的要求。这套框架结构的设计思路，就是在标准正立方体的外轮廓边界内部，嵌套一套同形的小尺寸立方内框架，

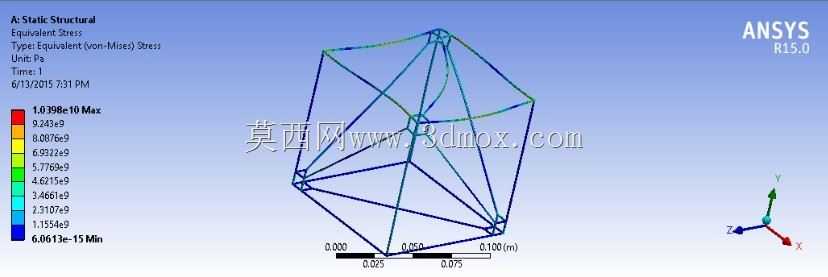

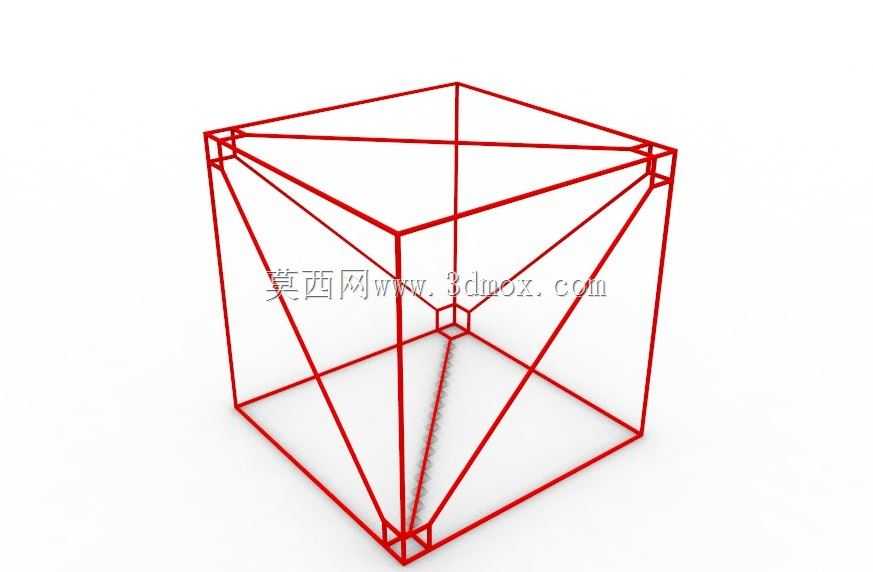

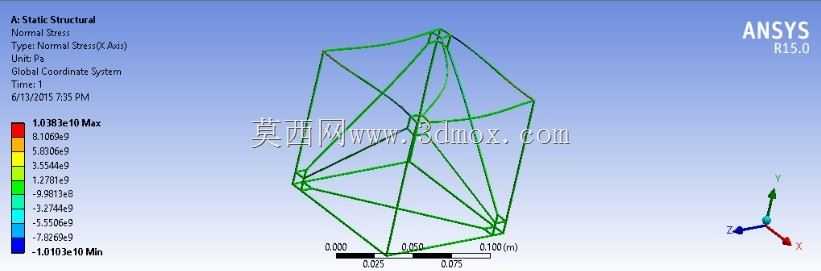

　　再通过斜向支撑杆件，把内框架的八个顶点和外立方体的八个对角节点逐一对应连接，形成空间张拉整体式的桁架布局。从传力路径来看，当外立方体任意一个面承受法向结构载荷，或是对角顶点施加轴向拉力时，载荷不会只让外框棱边单独受弯，而是会通过斜向撑杆直接把力分流到内部的小立方框架上，让所有杆件尽可能处于轴向受拉或者轴向受压的状态，充分发挥杆类构件轴向承力效率高的特性。做有限元结构分析时可以观察到，整个框架的最大等效应力会均匀分散在各根斜撑和内外框的连接节点处，不会出现局部应力陡增的危险区域，整体的变形量相比无内撑的空心外框要小一个量级。外形边界上，整个结构完全被约束在标准正立方体的外接空间内，没有任何杆件突出外轮廓面，

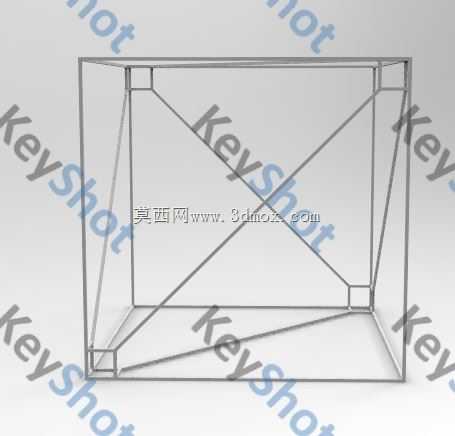

　　在做装配布局时可以直接按照实心立方块的占位来预留安装空间，不需要额外避让突出结构。内外两层立方体的棱边全部采用等截面细杆设计，节点位置做了小尺寸的实体补强，避免增材制造时杆件交接处出现材料堆积或者打印断层。这种结构非常适合采用熔融沉积或者光固化三维打印一次成型，不需要额外支撑，打印完成后去除基底即可直接使用。在实际工装应用里，这套框架可以作为小型压力测试台的基准承力块，在上面安装定位夹具时，框架表面的节点位置可以直接开设螺纹孔，载荷通过斜撑快速传递分散，不会因为局部施压导致整个框架歪斜。在力学教学场景中，它可以直观展示空间桁架的传力逻辑，对比实心块、空外框和带内撑框架三者的刚度差异，帮助理解轴向受力构件相比受弯构件的承力优势。

　　设计过程中调整内立方体的尺寸比例，还可以按需改变整体刚度：内框尺寸越靠近外框，斜撑的长度越短，整体抗变形能力越强；内框尺寸缩小，斜撑长度增加，整体重量进一步降低，可适配对自重限制更严格的场景。所有杆件的中心线都在三维空间内精准交汇于节点，不存在偏心受力，从根源上减少了附加弯矩的产生，哪怕在任意方向施加任意类型的拉力，整套结构都能把载荷均匀分配到每一根参与承力的杆件上，用极少的材料实现接近实心块的结构刚性，加工制造难度极低，造型简洁但承力逻辑严谨。
