方形法兰90度弯通流体转向接头

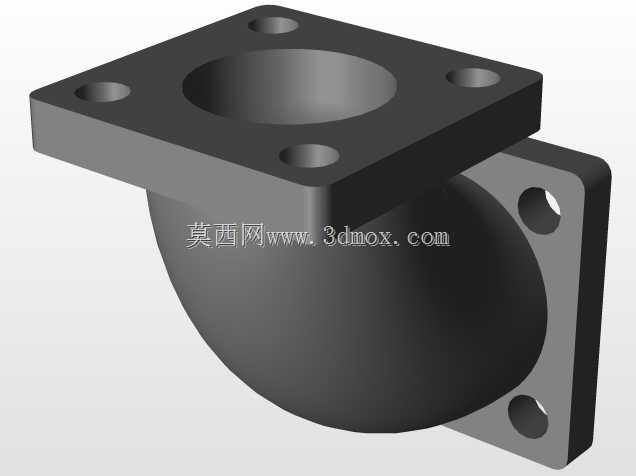

　　该弯通接头采用两端方形法兰对接的结构形式，将管路流向完成90度垂直转向，主体流道下半段为平滑半球形过渡腔体，完全规避直角弯折带来的流道突变、介质滞流与局部压损问题，在流体输送、气动回路、小型工艺管线布设场景中，常用来在设备紧凑安装空间内完成管路走向调整，无需额外拼接多段直管与弯头，减少管路泄漏点数量。

　　从安装边界来看，两端法兰均为正方形板状结构，每片法兰盘面均匀开设四个安装通孔，孔位沿法兰中心呈对称分布，对接时可从四个方位穿入紧固螺栓，锁紧后法兰面受力均匀，不会出现单侧压紧偏移、密封面翘曲的问题；法兰盘厚度预留充足，螺栓锁紧时板面不会产生挠曲变形，对接密封面可保持完整贴合。建模过程中优先保证两端法兰的安装孔位同轴度、法兰端面与对应流道轴线的垂直度，避免现场装配时出现孔位错位、对接后管路别劲的情况。

　　结构设计上，流道从上方法兰的圆形直通入口向下延伸后，通过弧形半球腔体平滑转向至侧方法兰出口，整个流道内壁无尖锐拐角、无凸起台阶，介质流经转向段时不会形成涡流死角，既可以输送清水、低压气体这类洁净介质，也可适配带有细小颗粒的流体工况，减少颗粒在转角处沉积卡滞的概率。外部轮廓将弧形流道壳体与两侧方形法兰做一体化衔接，壳体壁厚均匀过渡，没有局部壁厚突变的位置，在承压工况下应力分布连续，不会在转角连接处出现应力集中开裂的隐患。

　　实际设备布局中，这类弯通接头多用于设备机架夹层、操作台下方、泵组出口这类直线管段无法直接布设的位置：当上游管路垂直向下引出、下游管路需要沿水平方向接入阀组或设备接口时，直接安装该接头即可完成转向，不需要额外定制焊接弯头，也省去了现场切割、校管、焊接的工序。方形法兰相比圆形法兰，在狭小安装空间内更易对位，四个角点可以作为安装定位基准，装配时可快速对齐两端对接件的孔位，降低现场安装的对位难度。

　　建模时先分别构建两端法兰的方形基体与安装孔特征，再扫描生成90度弧形流道的实体腔体，将流道壳体与法兰实体合并为整体后，对内外侧的衔接棱边做圆角过渡处理，既消除加工时的应力集中尖角，也避免铸件成型时出现冷却缩痕。流道内径全程保持一致，不会因转向出现通径缩窄，保障管路的设计流量不受影响；法兰背面与弧形壳体的连接位置设置加强过渡结构，承受管路内压与螺栓锁紧力时，连接部位的刚性足够，不会出现法兰与壳体衔接处断裂的问题。

　　在日常运维场景中，该类接头的对称法兰结构支持双向拆装，无需区分固定进出口方向，管路拆解维护时可直接松开螺栓取下，清理流道内部积存杂质时，弧形腔体无死角，冲洗介质可顺着弧面将残留杂物完全带出，不会出现常规直角弯头拐角处积污难以清理的问题。
