便携式血糖检测设备结构设计方案

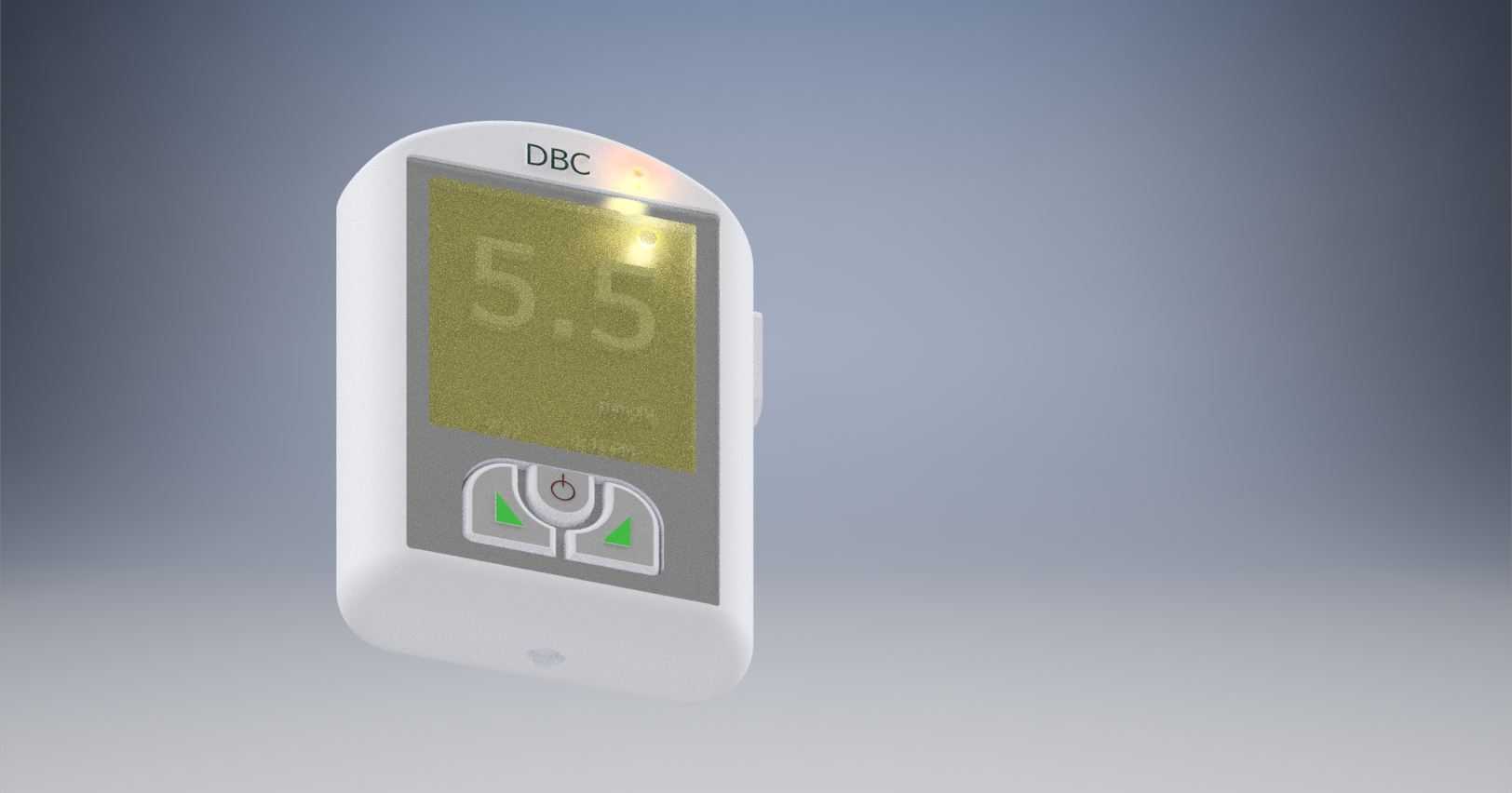

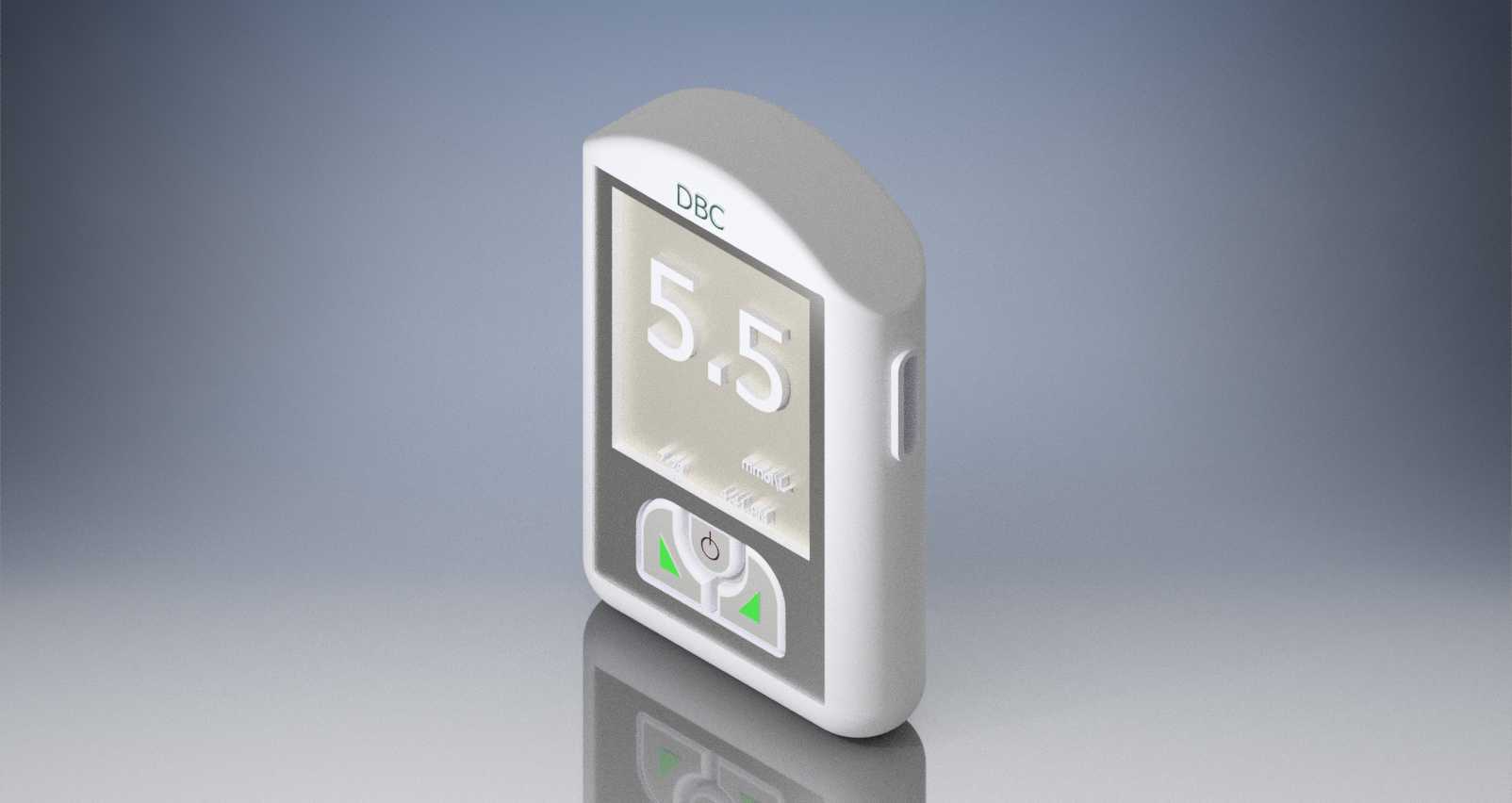

　　这款手持血糖检测设备的结构设计，核心围绕日常居家血糖监测、基层诊所快速筛查两类核心场景展开，日常使用中用户多为中老年糖尿病患者、社区随访医护人员，设备需要兼顾单手握持的操作舒适度、按键盲操作的辨识度，以及日常放置的防磕碰性能。从实际使用逻辑出发，设备整体采用弧面过渡的立式造型，机身侧面做了1.5mm深度的内凹指槽，单手握持时食指、中指可自然卡入指槽位置，无需刻意调整握姿即可完成全部操作，避免长时间持握产生的手部酸胀感。正面显示区域采用略带倾角的安装设计，屏幕与机身正面呈12度仰角，用户手持设备时无需刻意抬腕或翻转设备，即可清晰读取屏幕显示的检测数值，适配站姿、坐姿等不同使用姿态下的视线角度。

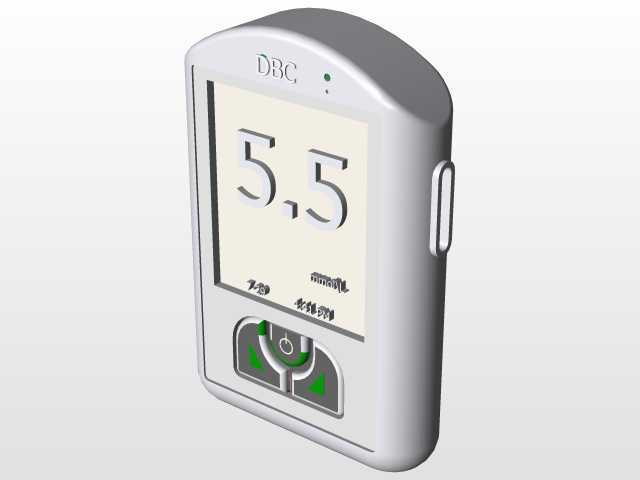

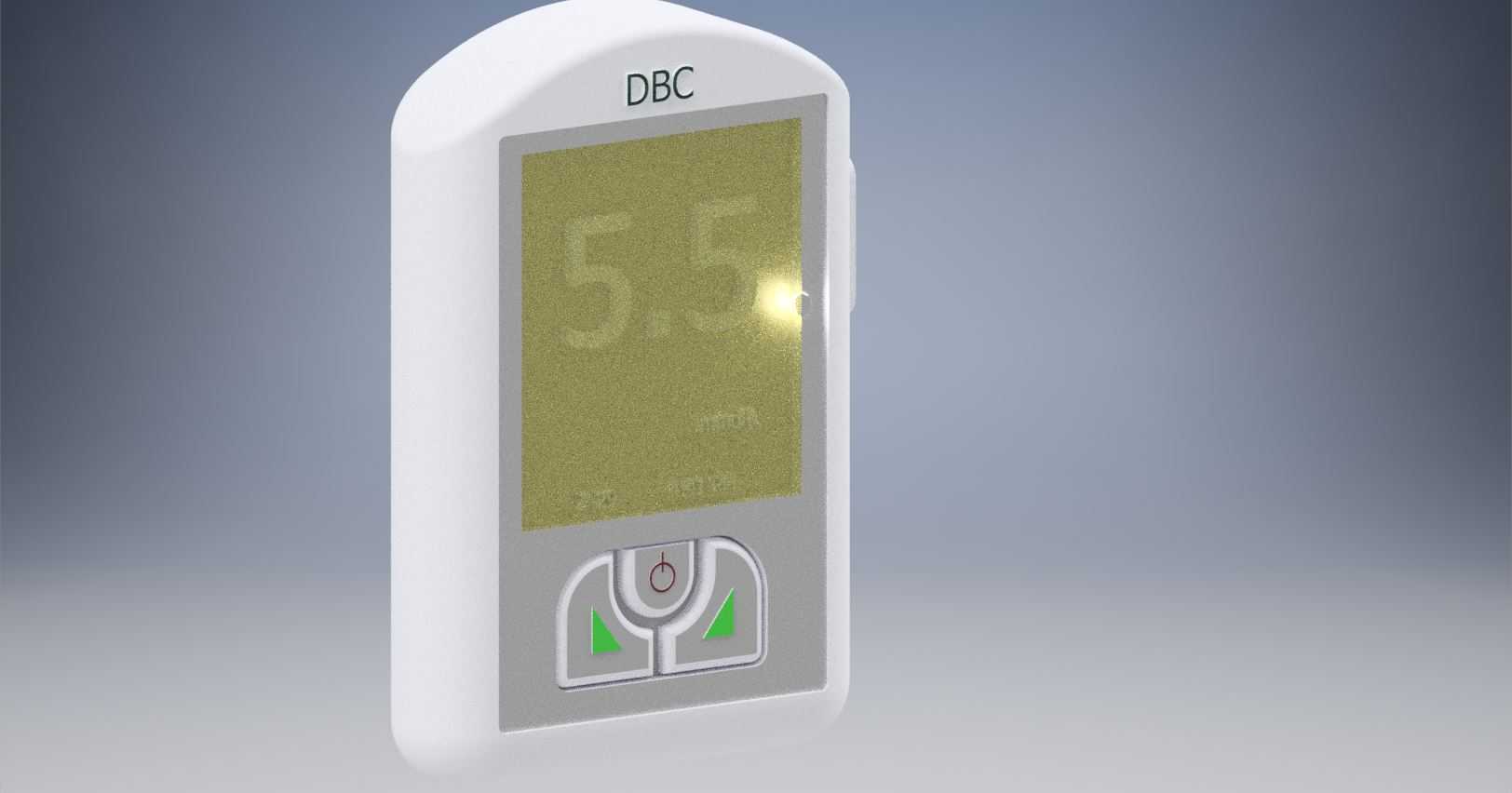

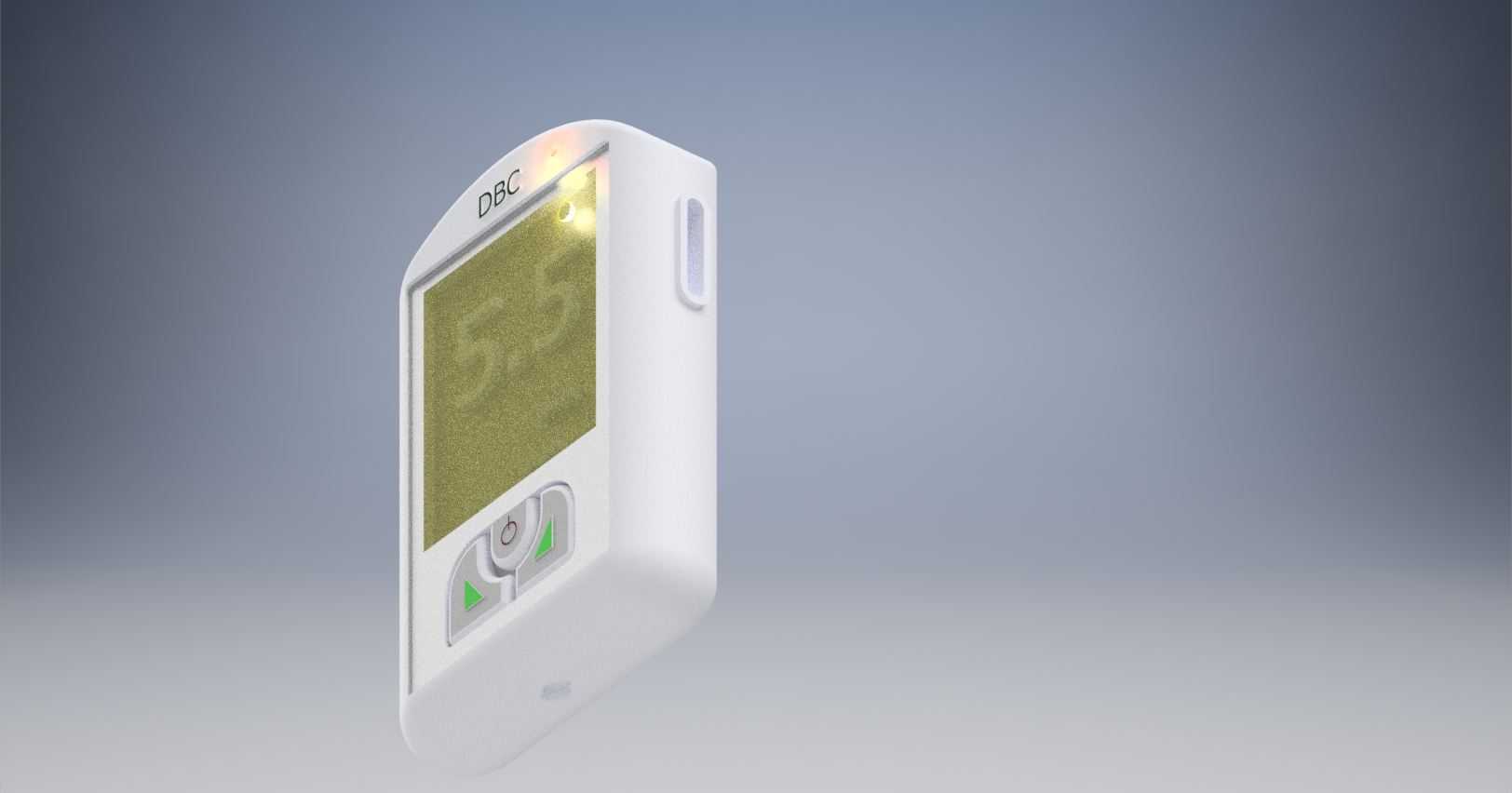

　　操作按键区域设置在屏幕下方，采用凸起式的双色硅胶按键，按键边缘做了0.8mm的凸台限位，按压行程控制在1.2mm，既保证按压时的清晰反馈，也能避免日常放置时误触按键，按键旁的绿色标识条对应功能确认操作，用户无需查看说明书即可通过颜色区分按键功能，降低中老年用户的学习成本。设备顶部预留了检测试纸插入口，插口内部做了导向斜角设计，试纸插入时可自动对位，无需反复调整插入角度，插口边缘做了圆弧过渡，避免频繁插拔试纸时刮伤试纸表面的反应层。机身侧面设置了半透明的状态指示灯窗，指示灯采用漫反射导光结构，光线透过灯窗时不会产生刺眼的直射光，设备开机、检测完成、电量不足时分别对应不同的灯光提示，用户无需紧盯屏幕即可获知设备运行状态。

　　从结构设计的细节来看，机身外壳采用上下扣合的装配方式，扣合边做了错位防水筋设计，可抵御日常使用中溅落的水渍，适配卫生间、厨房等易沾水的使用场景，外壳壁厚均匀控制在2mm，转角位置做了R3的圆角过渡，既保证外壳的结构强度，也避免注塑生产时出现缩痕、翘曲等缺陷。设备内部的电路板安装位设置了三处定位柱，电路板装配时可通过定位柱快速卡入到位，无需额外调整对位，电池仓设置在机身背部，仓盖采用卡扣式设计，开启时无需借助工具，更换电池的操作力度控制在15N以内，老年用户可徒手完成电池更换。

　　从安装边界尺寸来看，设备整体高度控制在110mm，宽度58mm，厚度22mm，可轻松放入日常上衣口袋、小型随身包内，不会占用过多收纳空间，整机重量控制在85g以内（不含电池），长时间单手握持也不会产生明显的负重感。设备底部做了平面支撑设计，放置在桌面时可保持直立状态，不会轻易倾倒，日常闲置时可直接放置在桌面，无需额外配置收纳支架。在结构可靠性设计上，机身四个边角位置做了加厚的防撞结构，意外从1米高度跌落至硬质地面时，边角位置可吸收大部分冲击能量，保护内部电路板、显示屏幕不受损坏，屏幕表面覆盖了一层透明防护面板，防护面板与屏幕之间预留了0.3mm的缓冲间隙，避免外力按压时直接挤压屏幕造成显示异常。试纸插口内部设置了弹性接触弹片，试纸插入后弹片可紧密贴合试纸的电极触点，保证检测过程中信号传输稳定，不会因为接触不良出现检测数值偏差。按键下方的导电胶采用一体化成型设计，每个按键位置对应独立的导电触点，长期按压后不会出现触点偏移、按键失灵等问题，设备的整体按键寿命可满足十万次以上的按压操作，覆盖设备全生命周期的使用需求。
