发动机传动系统金属摇臂结构设计

　　在往复式内燃机的配气与动力传递链路中，摇臂是承担力方向转换、行程放大的核心承载构件，这类零件的设计精度直接决定了动力输出的平顺性与整机运行寿命。从实际装机场景来看，该摇臂适配中小排量直列四缸发动机的气门驱动机构，安装位置处于凸轮轴与气门杆顶端之间，依靠中部枢轴的摆动，将凸轮轴旋转产生的顶升力转换为气门的往复直线启闭动作，部分同结构构型的摇臂也可用于通用小型汽油机、柴油发电机组的燃油喷射控制链路中，承担杠杆式力传递的作用。

　　设计阶段首先要明确的是安装边界约束，该摇臂的枢轴安装孔位同轴度公差需控制在0.02mm以内，避免摆动过程中出现卡滞、偏磨问题；与凸轮接触的圆弧端采用了等半径曲率设计，曲率半径匹配对应凸轮型线的基圆尺寸，保证接触过程中为滚动摩擦副，减少长期运行的磨损量；与气门杆接触的调整端预留了螺纹安装位，可通过调整螺钉精确控制气门间隙，补偿不同温度工况下零件热膨胀带来的尺寸偏差。从结构强度角度出发，摇臂的主体截面采用了变厚度工字型构型，在枢轴孔、凸轮接触端、气门驱动端三个应力集中区域做了局部加厚处理，非承载区域则通过铣削减重，在保证整体抗弯强度满足1.2倍额定载荷安全系数的前提下，尽可能降低运动件的往复惯量，减少发动机高转速工况下的惯性冲击。

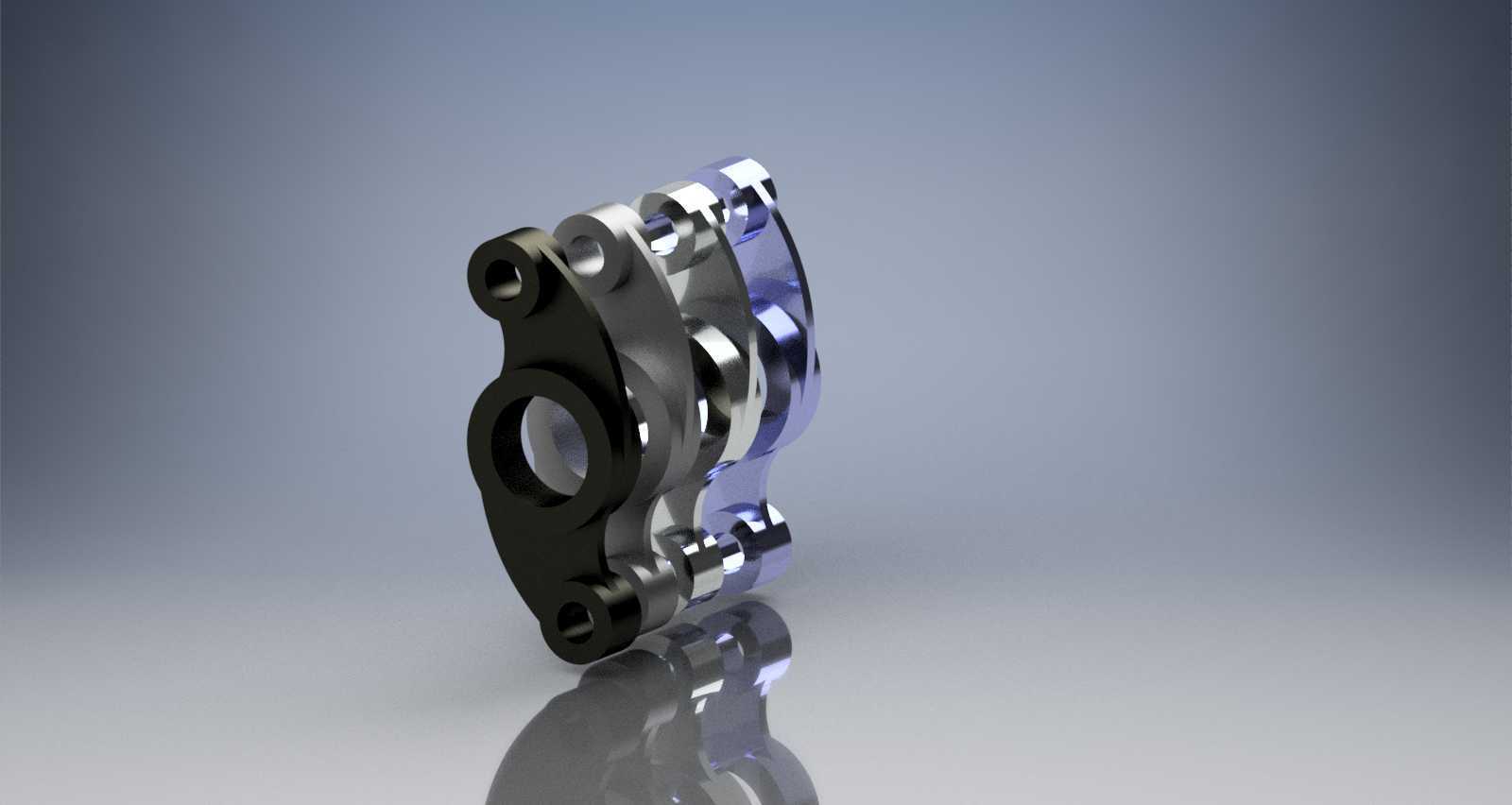

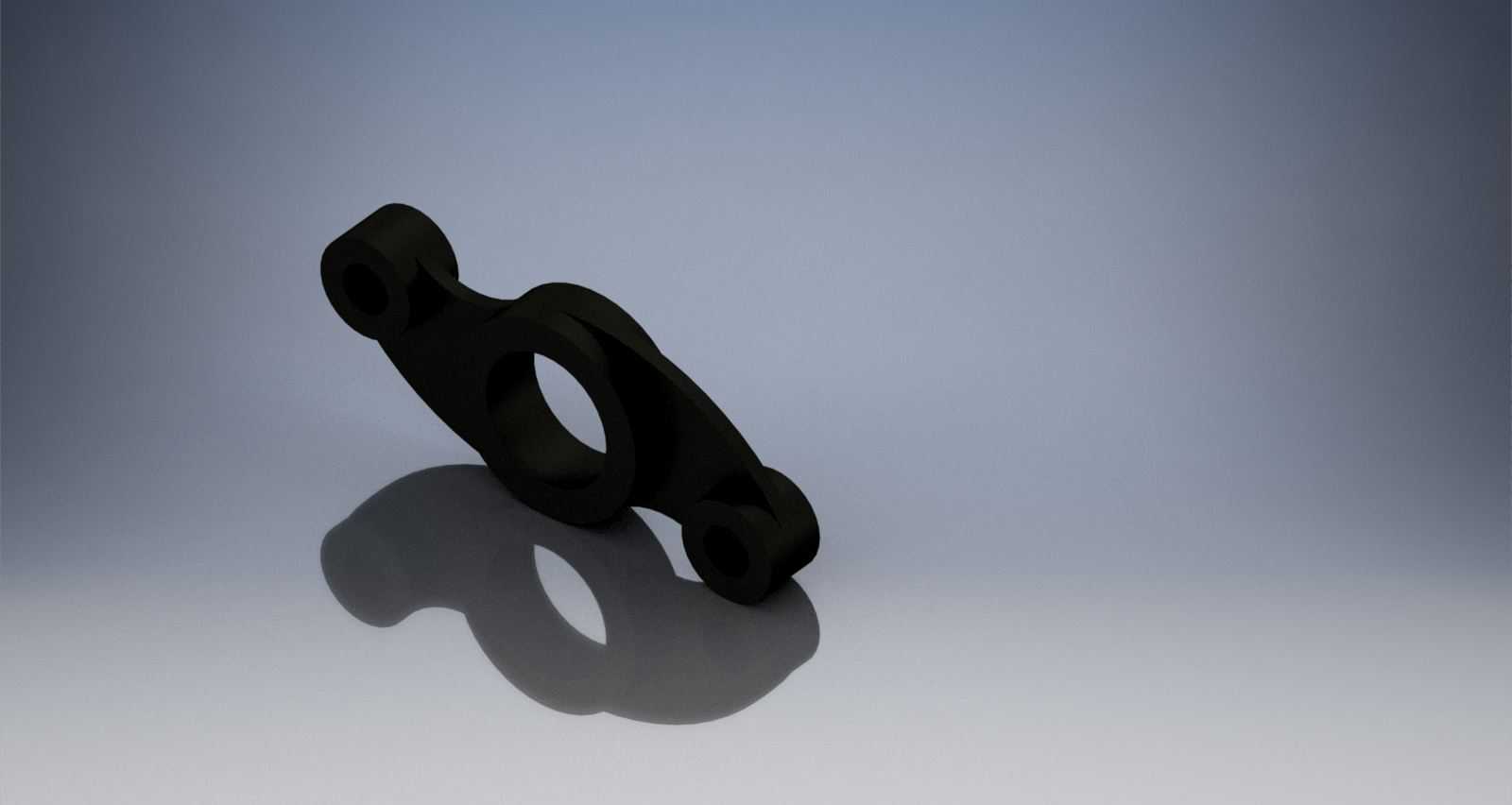

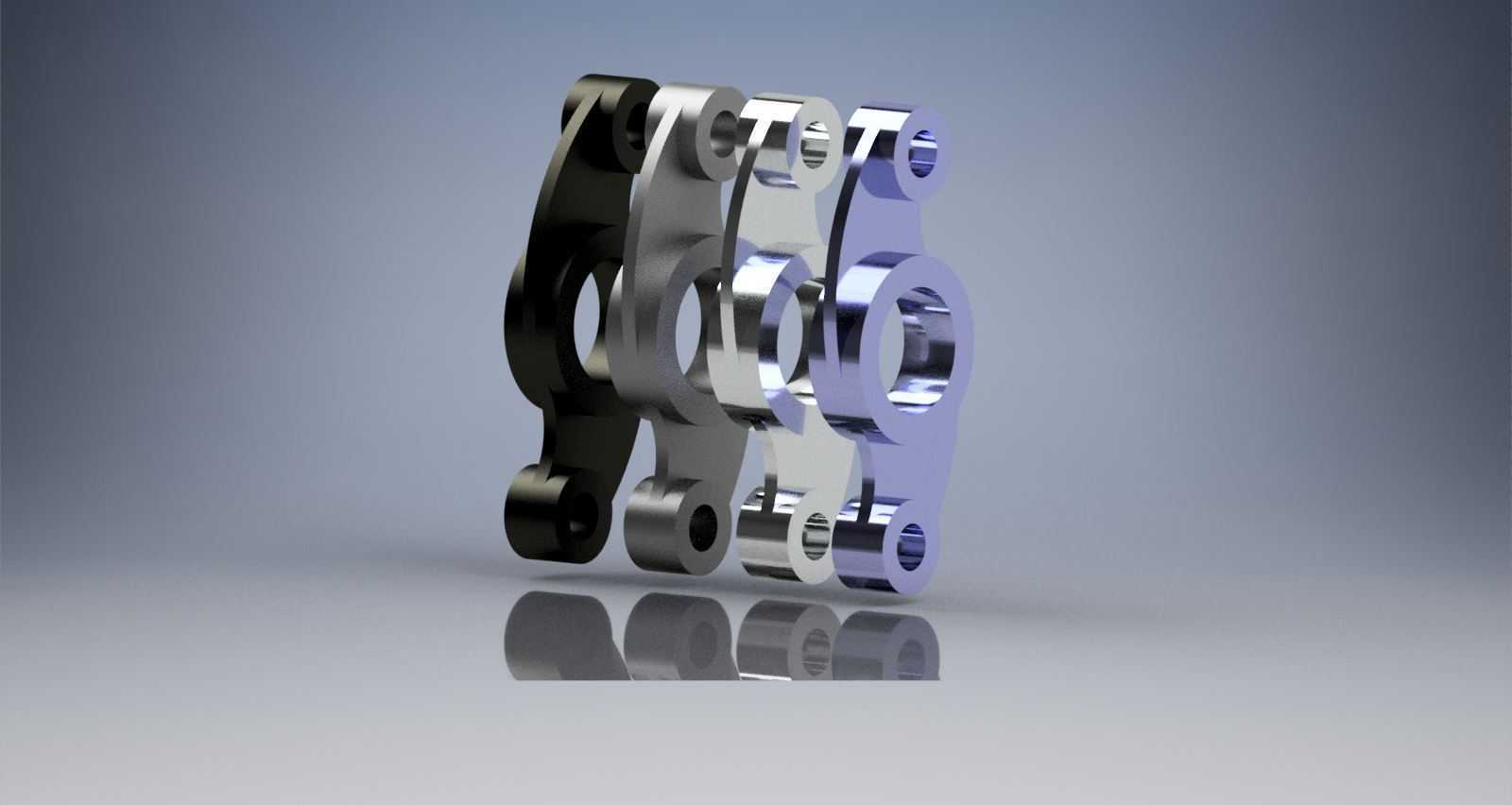

　　零件的外形轮廓充分考虑了装配干涉问题，摇臂摆动的全行程范围内，外侧轮廓与相邻气缸的摇臂、气门弹簧上座、缸盖罩内壁的最小间隙预留了2.5mm以上，避免整机运行振动过程中出现磕碰异响。不同表面处理的构型对应不同的性能需求：黑色氧化处理的构型多用于经济型商用车发动机，成本可控且具备基础防锈能力；镀锌钝化的银亮色构型适配乘用车发动机，表面粗糙度更低，摩擦系数更稳定；镀硬铬的亮面构型则用于高转速性能机型，表面硬度可达HRC60以上，可承受更高的凸轮接触应力，延长保养周期。

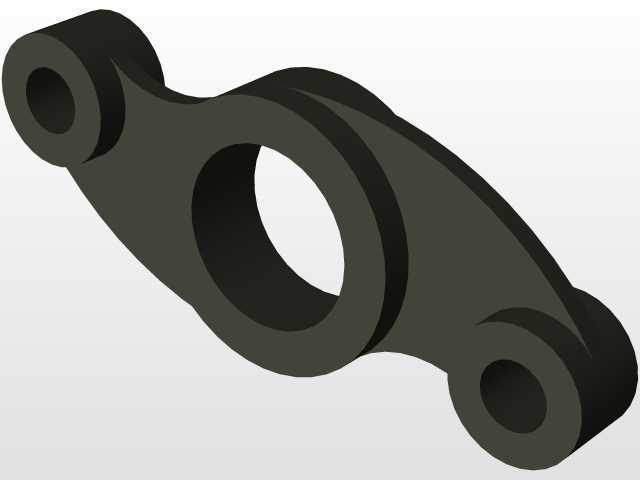

　　从建模逻辑来看，该摇臂的三维建模首先以枢轴孔中心为全局基准，建立摆动平面的草图轮廓，通过拉伸生成主体基体后，对三个安装孔位做同轴度约束，再对接触圆弧面做相切连续的曲面过渡，最后对所有棱边做R0.5-R1mm的倒角处理，消除应力集中点，同时避免装配过程中锐边划伤操作人员。建模过程中需要重点验证摆动行程的干涉情况，通过运动仿真模拟凸轮从基圆到最大升程的全周期动作，确认摇臂在极限位置时与周边零件无干涉，同时校核调整螺钉的可调行程范围，保证气门间隙可在0.2-0.4mm的标准区间内灵活调整。

　　实际生产中这类摇臂多采用40Cr合金钢模锻成型，毛坯经过正火处理改善切削性能后，再对枢轴孔、接触圆弧面做高频淬火处理，保证核心工作面的耐磨性，最后做表面处理完成成品加工。装机验证阶段需要重点检测摇臂的摆动灵活性，在无润滑状态下转动摇臂应无卡滞、松旷问题，施加额定载荷后形变量不超过0.05mm，避免长期运行后出现变形导致气门启闭正时偏差，影响发动机的动力输出与排放表现。
