日内瓦驱动间歇运动机械结构设计

　　在自动化生产线的间歇送料、多工位转台分度、包装设备的工位切换场景里，日内瓦机构是应用极为广泛的间歇运动实现方案，这类结构不需要复杂的电控程序配合，纯机械结构就能实现稳定的间歇转位，相比槽轮的其他变种，日内瓦驱动的冲击载荷更小，运行噪音更低，在中低速轻载的间歇传动场景里可靠性表现突出。从结构设计逻辑来看，这套日内瓦机构采用主动销轮配合从动槽轮的经典布局，主动件做连续匀速回转，当圆柱销进入槽轮的径向导槽时，会带动槽轮转过固定角度，当销轮脱离导槽后，槽轮上的锁止弧会和销轮的凸弧面贴合，实现槽轮的精准定位锁止，避免工位偏移。

　　设计过程中首先要确定工位数量对应的槽轮槽数，常见的4槽、6槽结构对应90度、60度的单次转位角度，槽数越少转位时的角加速度变化越大，冲击载荷也会相应提升，因此在工位允许的前提下优先选择6槽及以上的槽数来优化运行平稳性。安装边界方面，主动销轮和从动槽轮的中心距是核心安装尺寸，直接决定了销轮回转半径和槽轮的径向尺寸，设计时需要根据实际安装空间预留足够的安全间隙，槽轮的径向导槽宽度要和主动销的直径做间隙配合，单边间隙控制在0.02-0.05mm之间，既保证销能顺利滑入导槽，又避免间隙过大带来的传动回差。锁止弧的配合精度直接影响停位精度，锁止弧的半径要和销轮的定位凸弧完全匹配，配合面的表面粗糙度要控制在Ra1.6以下，减少锁止过程中的磨损。

　　实际应用中，这类日内瓦机构常搭配减速电机使用，主动销轮的输入转速一般控制在每分钟100转以内，过高的转速会放大转位起始和结束阶段的柔性冲击，缩短零件使用寿命。零件材质选择上，轻载场景可以选用POM或者尼龙材质加工槽轮和销轮，降低运行噪音同时具备自润滑特性，不需要额外添加润滑脂；中载场景则选用45号钢调质处理，销的表面做淬火处理提升耐磨性，配合面定期加注锂基脂润滑。结构设计时还要考虑销的磨损补偿，主动销可以设计成偏心可调结构，长期运行出现磨损间隙后，可以调整偏心量来补偿间隙，恢复传动精度，不需要整体更换零件。槽轮的导槽入口处要做小角度的倒角引导，避免销进入导槽时出现卡滞，倒角角度一般取15-20度，倒角深度0.5-1mm即可。

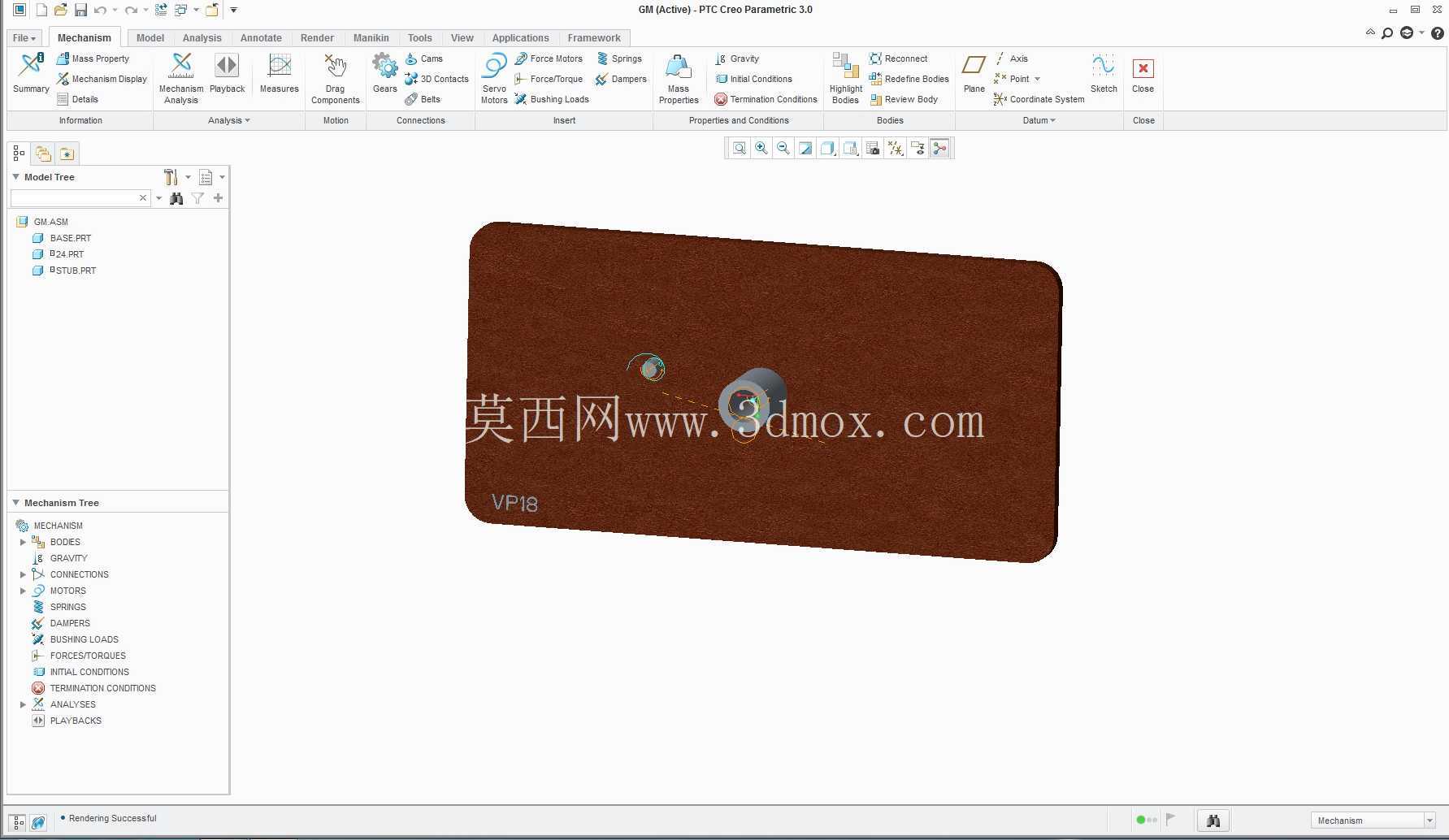

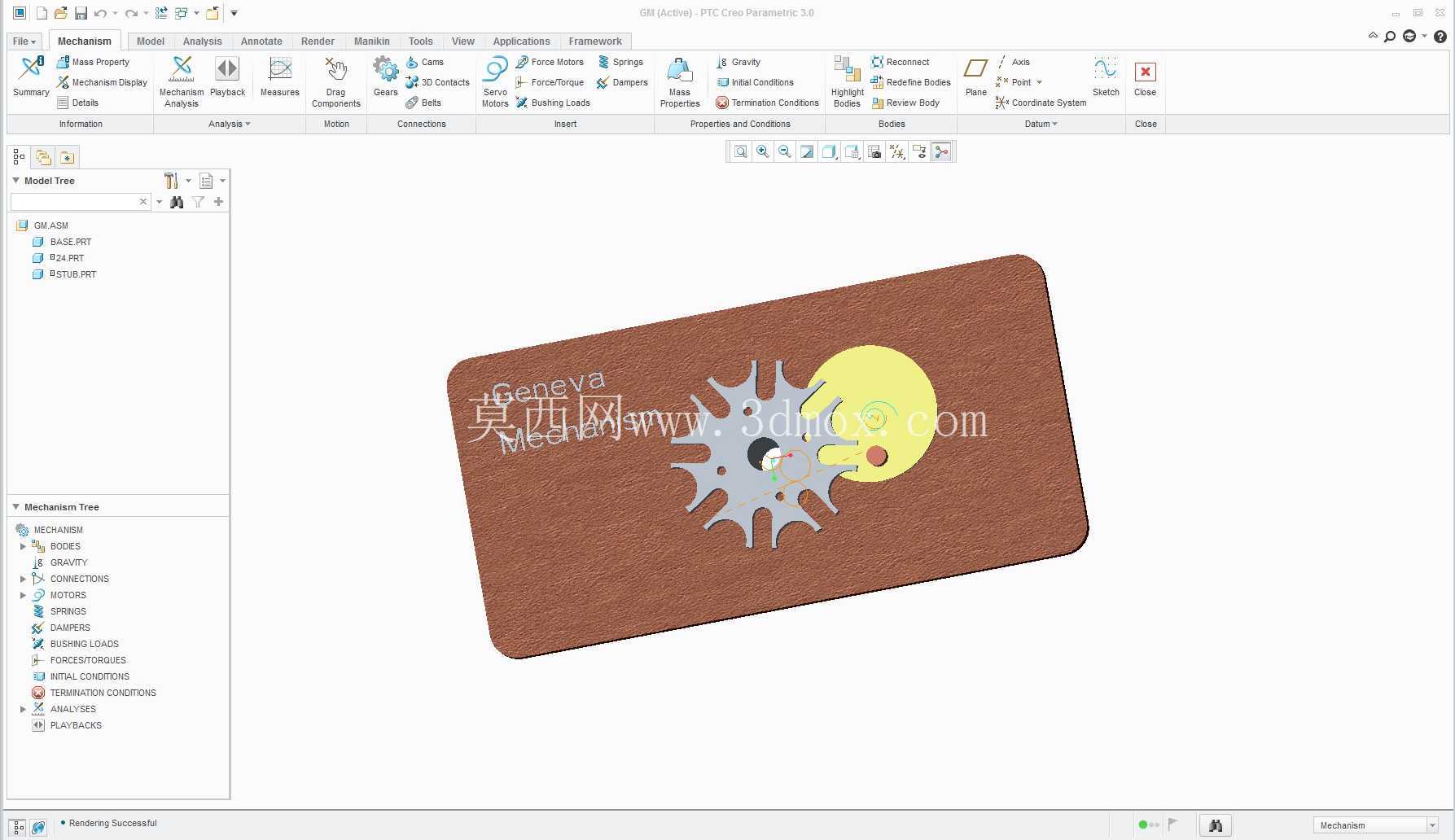

　　在多工位自动化装配设备里，日内瓦机构的输出轴直接连接转台，转台上可以安装工装夹具，实现零件在不同工位之间的精准转位，相比凸轮分割器，日内瓦机构的结构更简单，加工成本更低，维护难度更小，适合对停位精度要求在0.1mm以内的中低速应用场景。设计建模过程中要做运动干涉检查，模拟销轮整周回转的全过程，确认销在进入和脱离导槽时没有和槽轮其他部位发生碰撞，锁止弧在整个锁止区间都能完全贴合，没有出现脱开或者卡滞的情况。装配时要保证主动轴和从动轴的平行度，平行度误差控制在0.02mm以内，否则会导致销和导槽的单侧磨损加剧，同时带来额外的运行阻力。
