这套支撑结构面向桌面办公、居家工位、临时展示台以及共享办公空间中的大尺寸笔记本使用场景,核心作用是把整机抬离桌面,让屏幕视线高度与坐姿视线更匹配,同时在机身底部留出连续通风间隙,降低长时间高负载运行时桌面贴附造成的热量淤积。日常使用中,13到17英寸区间的笔记本都能落在托架的有效承载范围内,左右两条主支撑梁承担机身侧边与底部的主要载荷,中间横向连接板负责控制两侧构件的相对间距,避免支架在受压时出现外张或侧向扭转。

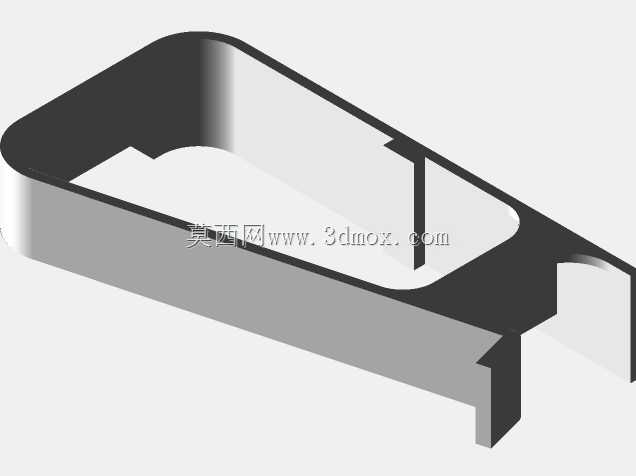

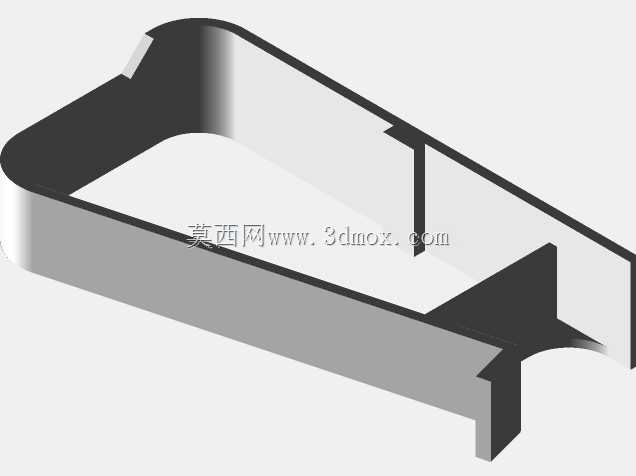

从实际受力路径看,笔记本放入后,重量先通过底壳传递到两侧高位承托面,再沿弧形立壁向下传导到底部接触垫面。两侧主梁没有采用整块封闭板件,而是做成带弯折轮廓的长条梁,这种处理一方面减少打印耗材用量,另一方面让梁体在竖直方向保留足够截面高度,抗弯能力比同材料消耗的平板结构更稳定。前端的限位挡边高度控制得较低,能够挡住笔记本前缘下滑,又不会遮挡机身侧面接口,使用者插接电源、数据线或外接设备时不需要反复挪动机器。

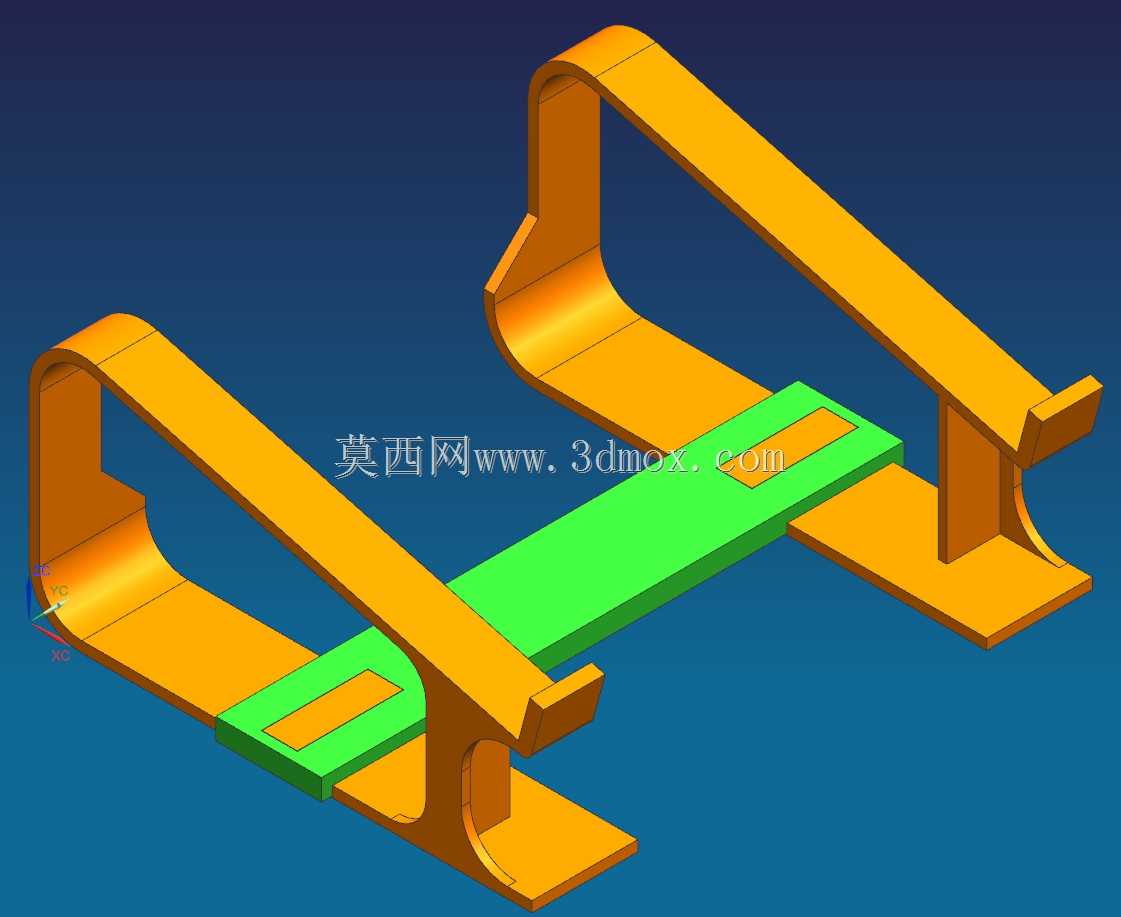

结构拆分成三个主要打印构件,是围绕普通桌面级3D打印机的成型空间做的取舍。若把整只支架做成一体件,不仅成型仓尺寸难以容纳,打印过程中的翘曲风险也会明显增加;拆分后,单件轮廓更规整,摆放方向更容易选择,支撑材料用量也能压缩。中间连接板与两侧主梁之间通过嵌合区域完成装配,装配后形成稳定的框形受力关系,横向板既像拉杆一样约束两侧梁的张开量,也作为底部加强件提高整体刚性。构件边缘均做了过渡圆角,避免打印层间在尖角处产生应力集中,同时减少使用者搬运时的锐边接触。
外形边界设计优先考虑大尺寸电脑的放置宽度。主梁内侧净宽需要覆盖常见游戏本、移动工作站的底壳尺寸,底部两支承面沿前后方向拉开,使电脑重心落在支撑多边形内部。托架抬高后,键盘面形成自然倾角,手腕输入时不必长时间保持平直下压姿势;屏幕被抬升后,外接键盘和鼠标的桌面布局也更灵活。对于需要外接显示器的工位,该支架仍可作为笔记本副屏抬高架使用,使内置屏幕与外接屏的高度差缩小。
安装与使用不需要额外金属紧固件。打印完成后,先清理构件表面的支撑痕迹,检查连接板与梁体嵌合段的尺寸一致性;若打印机存在轻微过盈,可沿配合面均匀修整,不宜一次性磨去过多材料。装配时先将一侧主梁与连接板定位,再压入另一侧主梁,最后确认底部两个接触面处于同一平面。放在桌面上时,支架前后端应完全贴合台面,若出现轻微晃动,可通过调整底部接触面的打印层厚或增加薄软垫补偿。
建模时需要重点控制三类尺寸关系:第一是承托面与前端挡边的高度差,既要防止电脑前滑,也要避免挡住底壳进风区;第二是两侧主梁的对称度,若左右倾角不一致,电脑放置后会产生偏载;第三是连接板的嵌合长度和间隙,间隙过大会导致架体松旷,过盈过大则会使打印件装配时开裂。梁体弧形段不是单纯的外观曲面,它承担从高位承托区到底部着地区的力流转向,截面厚度应在打印方向上保持连续,尽量避免大面积悬空。
在通风设计上,支架中部和底部保留了开放空间,笔记本底壳下方没有被实体板完全封闭,空气可以从前端和两侧进入,再从后部散热口排出。对于底部进风、后部出风的机型,这种开放式托举比封闭底座更有利于冷空气进入。支架本身不集成风扇和转动部件,因此没有噪声、线缆和维护点,适合长期固定在工位上使用。
若用于不同打印材料,PLA构件更适合常温办公环境,建模壁厚可按常规桌面载荷设置;若设备表面温度较高或需要长期暴晒环境,则应在模型阶段适当增加梁体壁厚并选择耐热材料。底部接触区域可增加柔性垫槽,用于粘贴橡胶或泡棉垫,既增加与桌面的摩擦,也减少打印件直接摩擦台面。整体结构没有复杂曲面装配关系,打印方向清晰,适合作为功能性桌面工装进行单件制作,也便于根据不同笔记本宽度调整连接板长度和主梁间距。
