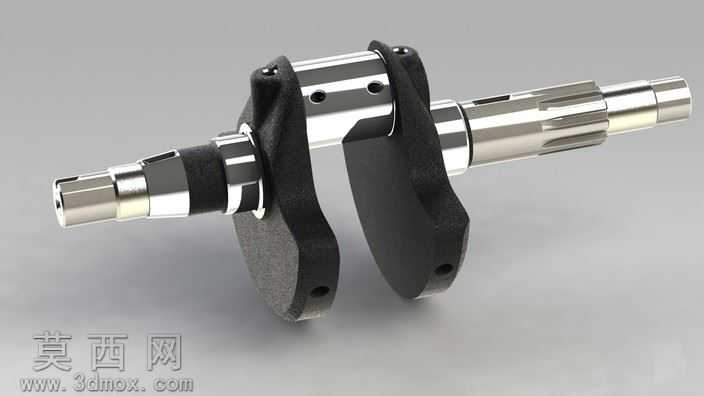

杜卡迪996摩托车发动机曲轴结构模型

本模型为杜卡迪996车型配套的发动机曲轴三维建模作品，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原真实曲轴的尺寸参数与结构特征，建模初期先梳理曲轴的功能逻辑：作为发动机动力输出的核心回转部件，该曲轴需要承接活塞连杆传递的往复冲击力，将其转化为旋转扭矩对外输出，因此建模时优先保证各段轴颈、曲柄臂、平衡配重的位置精度与形位公差符合机械设计规范。模型构建采用多特征组合的建模思路，首先绘制主轴颈与连杆轴颈的回转截面草图，通过旋转凸台命令生成轴类基础实体，针对两端的花键输出轴结构，采用扫描切除配合圆周阵列的方式完成花键齿形的精准建模，保证花键的齿距、齿形角符合传动配合要求。针对两侧的曲柄平衡配重结构，通过绘制配重块的异形轮廓草图，采用拉伸凸台生成基础形态后，对边缘进行圆角过渡处理，还原真实铸件的工艺倒角特征，同时在配重块上预留的工艺定位孔，通过简单直孔特征配合位置约束完成建模，还原零件的工艺细节。材质与渲染环节，针对曲轴不同部位的材质差异做了区分处理：主轴颈、连杆轴颈以及输出花键部分采用高硬度合金钢材质，渲染时调整金属粗糙度参数，呈现出经过精磨加工后的亮面金属质感，还原轴颈表面高精度加工的视觉效果；两侧的曲柄配重部分采用铸铁材质，渲染时调整材质的漫反射参数与粗糙度，呈现出铸铁件经过表面发黑处理后的哑光深灰质感，区分不同部件的材质差异。结构设计上，该曲轴为双缸发动机配套的单曲柄结构，两个连杆轴颈的相位角匹配杜卡迪996发动机的点火顺序，主轴颈的同轴度、连杆轴颈与主轴颈的平行度均在建模时通过几何约束做了严格控制，模型可用于发动机结构教学、运动仿真演示、零部件装配干涉检查等场景，整体建模逻辑贴合真实零件的加工工艺，各特征参数可编辑，能够支持后续的工程图导出、有限元分析等拓展应用。
