传动铰接杠杆臂机械构件

　　杠杆臂属于机械传动系统里常见的力传递与运动转换构件，多用于需要把直线推拉动作转化为摆动、或者把旋转摆动转化为端部直线位移的机构中。在自动化生产线、夹具装置、包装设备、纺织机械以及小型专用设备里，这类零件经常承担中间连接作用：一端通过叉形开口与外部推杆、销轴或调节螺杆配合，另一端通过圆孔与支座、摆轴或联动杆件连接，中部带衬套的大孔则作为主要回转支点，使整个构件在受力时围绕固定轴稳定摆动。

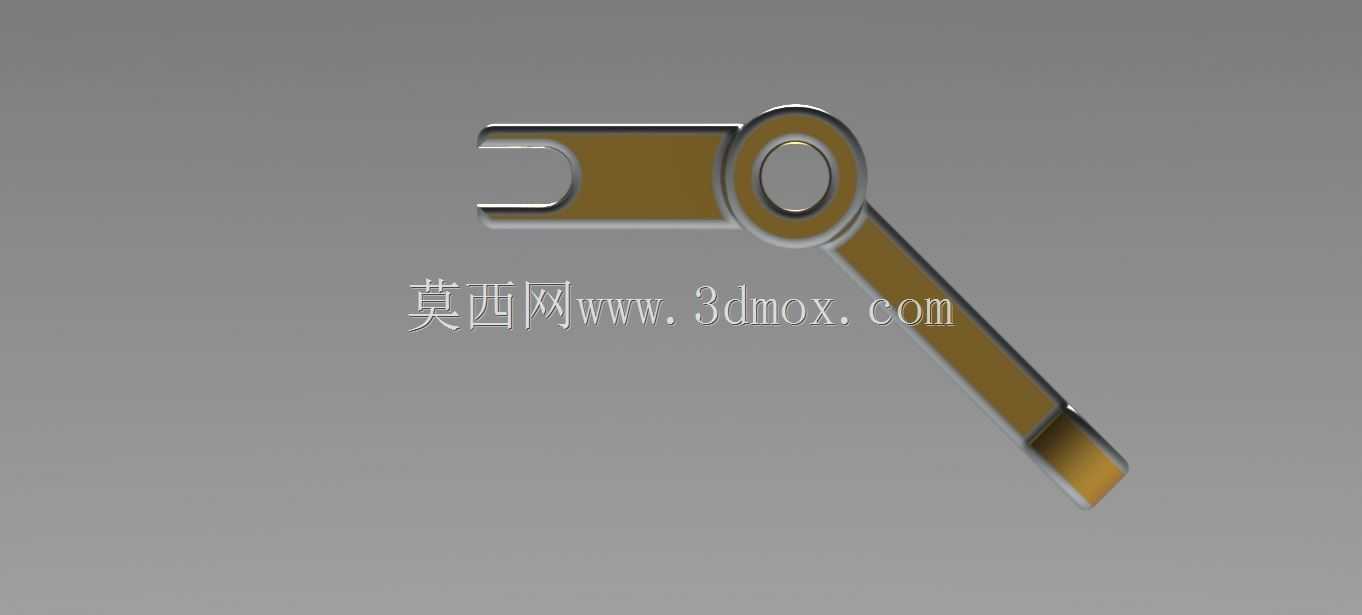

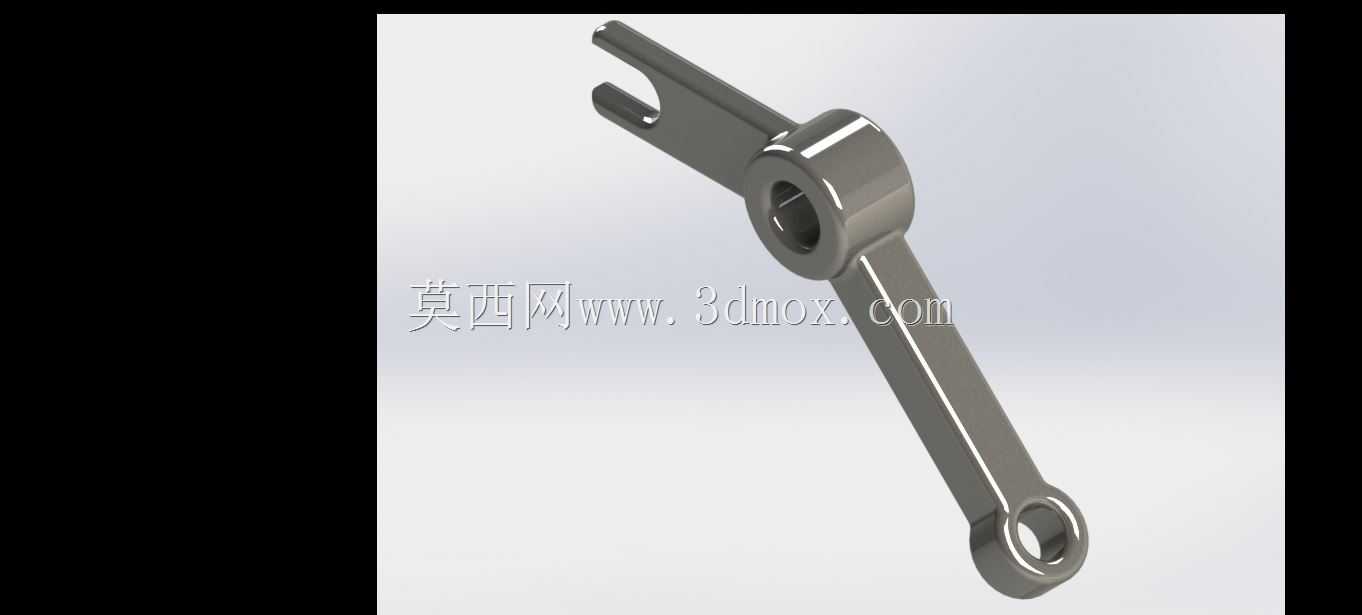

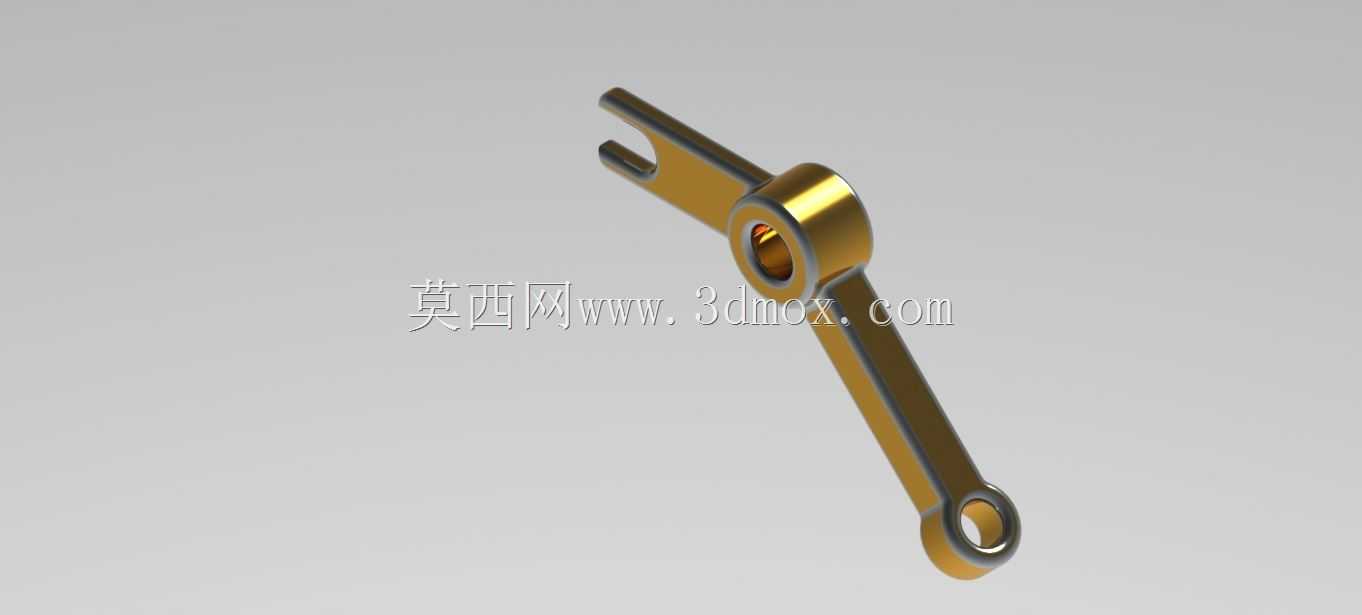

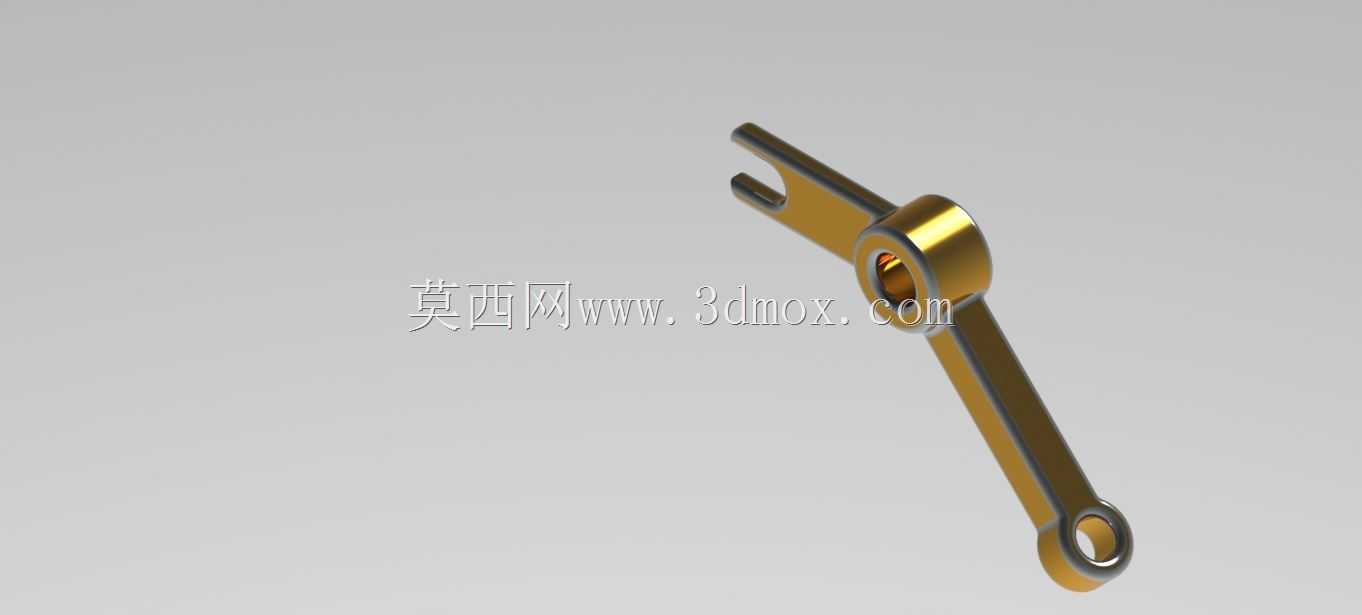

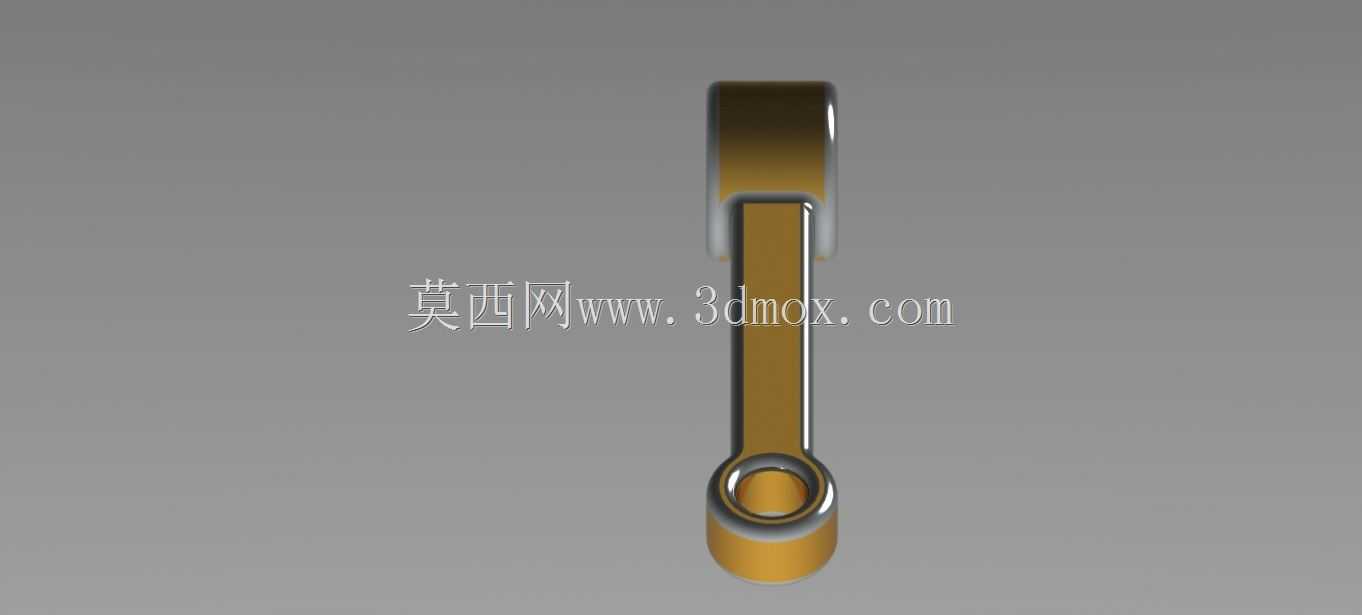

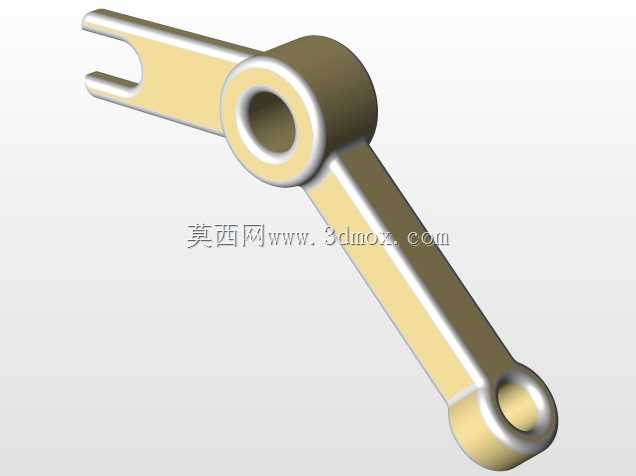

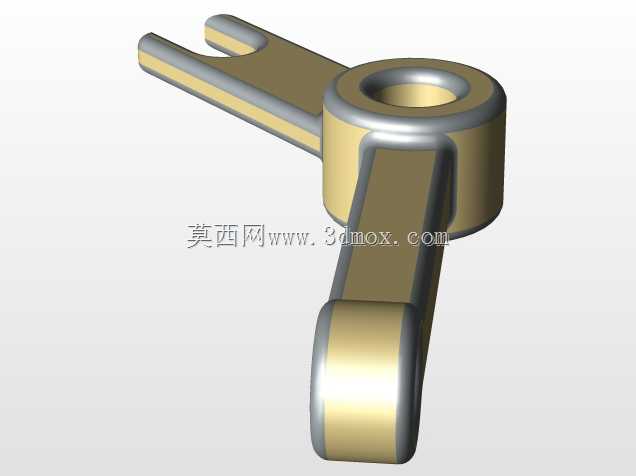

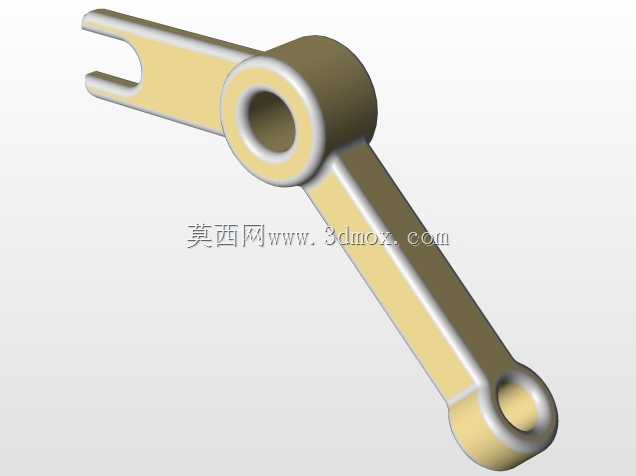

　　从结构功能上看，该杠杆臂采用长杆式布局，杆身截面沿受力方向延伸，能够在控制重量的同时保证抗弯刚度。中部大孔区域明显加厚，并形成圆筒状凸台，这是整个零件的核心承载位置。工作时，支点孔承受反复转动和径向载荷，孔壁需要与衬套、轴承或销轴形成稳定配合，因此建模时对同轴度、孔壁厚度和端面贴合面积都有较高要求。凸台两侧高出杆身，可增加与配合件的接触宽度，减小单位面积压强，也能避免杆身平面直接摩擦支座。

　　上端叉形结构用于快速连接和调节，开口槽可以卡在销轴、拉杆端头或联动件上，装配时不必将整个杆件从轴端穿入，适合维护空间受限的设备部位。叉口端部的两个平行耳片需要保持对称，槽宽应与连接件厚度匹配，过紧会造成装配卡滞，过松则会在换向时产生冲击间隙。下端小圆孔作为次级连接点，通常用于铰接拉杆、弹簧、连杆或执行件端部，孔位与中部支点孔之间的中心距直接决定传动比。杠杆在实际机构中的输出位移、放大倍数和力臂关系，都由支点到两端连接孔的距离决定，因此设计时不能只关注外形，还要结合运动包络和受力方向校核孔位。

　　建模思路上，应先确定三个关键功能位置：中部回转孔、上端叉口槽、下端铰接孔。三点构成杠杆的基本运动骨架，之后再建立杆身轮廓。杆身不宜做成等宽薄板，因为载荷主要沿孔位连线传递，截面需要在弯矩较大的区域保留足够宽度和厚度。该模型在中部孔位附近采用加粗过渡，杆身向两端逐渐收窄，既符合应力分布规律，也有利于减轻零件质量。过渡圆角不能省略，尤其是凸台与杆身连接处、叉口根部和下端孔周边，这些位置在交变载荷下容易出现应力集中，实际加工中通常通过铸造圆角、机加工倒角或锻造过渡来降低裂纹风险。

　　外形尺寸与安装边界方面，使用时需要重点核查杠杆摆动范围内是否与机架、护罩、相邻杆件发生干涉。中部支点轴线确定后，上端叉口和下端孔会在一定角度内扫过扇形区域，设计初期应按最小和最大摆角分别建立极限位置。叉形端开口方向也要与被连接件运动方向匹配，若销轴在工作中存在角度偏移，开口槽可能承受侧向撬动，导致耳片张开或磨损。下端小孔若用于连接连杆，应保证销轴轴线与中部支点轴线平行，否则机构运动时会产生附加扭矩，使孔边偏磨。

　　在设备实际用途中，杠杆臂并不是孤立零件，它往往和销轴、衬套、复位弹簧、调节螺母、连杆支座共同组成摆动机构。上端叉口方便调节拉杆有效长度，下端孔可传递执行端动作，中部孔提供稳定旋转中心。这样的结构适合频繁启停、小角度往复摆动以及中等载荷联动场景。若用于高速设备，还应控制杆件质量分布和孔位间隙，减少换向冲击；若用于手动夹具，则可通过增加力臂长度获得更大的夹紧力，但必须同步校核杆身挠度和支点孔承压能力。整体来看，该构件结构简洁、功能明确，三维建模时应以孔位精度、运动间隙、刚度过渡和安装边界为核心，而不是单纯追求外观形状。
