摇床减速机用气弹簧结构三维设计

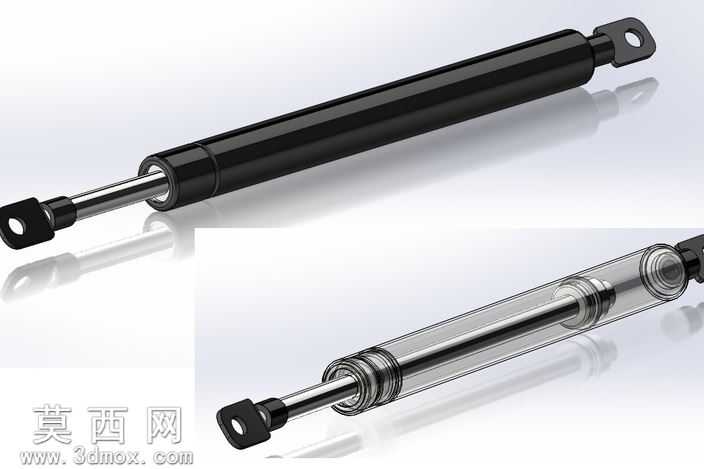

本作品为适配摇床减速机配套使用的气弹簧三维设计模型，建模阶段采用SolidWorks软件完成全参数化构建，整体建模过程严格遵循气弹簧实际生产的尺寸公差规范，对产品的每一处结构细节都做了精准还原。模型整体包含外置黑色金属缸筒、镀铬抛光活塞杆、两端扁形带孔安装接头、内置密封组件、阻尼油路、活塞导向结构以及惰性高压气腔等核心组成部分，建模时通过多实体配合的方式完成各零件的独立建模后再完成总装配，所有配合关系均按照实际产品的运动逻辑设置，可直观模拟气弹簧的伸缩运动过程，清晰展示活塞杆伸出、回缩时的内部结构联动状态。渲染阶段采用双视角展示方案，其一为装配完成后的成品外观视角，为缸筒赋予哑光黑色喷塑金属材质，活塞杆赋予高光亮面镀铬金属材质，安装接头赋予发黑处理的碳钢材质，通过柔和的工作室打光方案突出产品的金属质感与装配精度，清晰展现产品外部的轮廓线条与安装结构；其二为半透明剖视视角，将缸筒设置为半透明工程塑料质感的显示效果，直观展示内部活塞、密封件、导向套的排布位置与装配关系，让查看者可以快速理解气弹簧的内部工作原理。设计思路上，该气弹簧针对摇床减速机的使用场景做了适配优化，两端的扁头带孔安装结构可直接与设备的安装支座完成铰接，无需额外设计转接配件，缸体的密封结构采用多道密封圈组合设计，可适配设备运行过程中产生的持续振动工况，避免出现漏气漏油问题，气弹簧的支撑力参数按照摇床部件的重量与开合角度需求做了匹配设计，可实现平稳的支撑缓冲效果，避免部件开合过程中出现冲击、卡顿问题。模型的所有结构均可直接导出用于生产参考，各零件的参数可根据实际使用需求快速调整，适配不同负载、不同安装尺寸的使用场景。
