六齿异形开槽铣削盘刀结构

项目分类:通用机械零部件 发布时间:2024-05-14 ID:750310
  • 六齿异形开槽铣削盘刀结构
  • 六齿异形开槽铣削盘刀结构

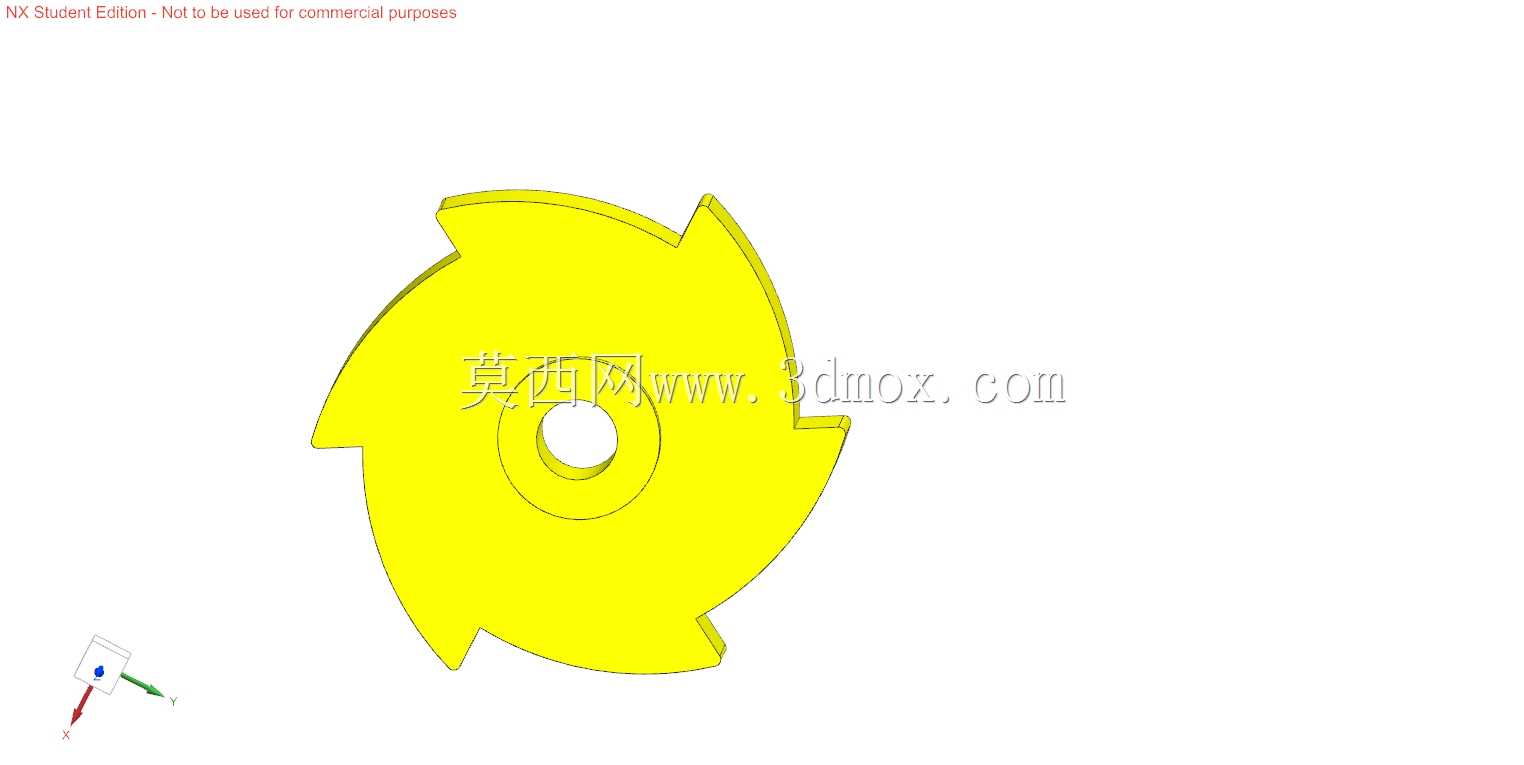

  该齿盘类零件在结构形态上采用中心同轴孔加外周均布切削刃的盘式布局,整体为扁平回转体,外周并非常规渐开线啮合齿形,而是带有六个外伸尖角刃口的异形轮廓,刃口之间内凹形成排屑让位空间,这类结构常见于轻型开槽、切缝、修边类旋转切削工位,也可作为小载荷间歇传动的异形棘轮使用。从实际装机场景来看,这类盘件多用于台式修边设备、小型木工开槽机、薄壁型材切槽装置以及非标自动化裁切工位,工作时随主轴高速回转,外周刃口逐次接触工件表面,在板材、薄壁塑料件、轻合金型材或者木质工件上加工出窄槽、断边或者定距切口;中心孔直接套装在设备主轴轴端,依靠轴肩端面贴合盘件两侧平面完成轴向定位,再通过锁紧螺母或者端盖压合中心孔周边的环形凸台,限制盘件轴向窜动,回转扭矩则通过平键或者主轴端面的摩擦力传递,避免刃口切削时盘件与主轴之间出现相对滑转。

  设计阶段首先要锁定的是安装边界:盘件总厚度远小于外径,属于典型薄盘类回转零件,中心安装孔的直径需要和配套主轴轴径匹配,孔周凸起的环形台肩一方面提升了孔位周边的结构刚度,避免薄盘锁紧时局部受压变形,另一方面也和主轴轴肩形成定位配合,保证盘件端面和主轴轴线的垂直度;外周六个刃口沿圆周方向近似均布,每个刃口的外伸角度、刃口厚度和内凹让位圆弧都保持一致,保证回转过程中切削力均匀分布,不会因为单齿受力偏差带来主轴振动。刃口之间的内凹轮廓并非随意绘制,凹入的深度需要兼顾排屑空间和齿根强度:凹入过浅会导致切削产生的碎屑无法及时甩出,碎屑卡在刃口和工件之间划伤已加工表面;凹入过深则会削弱齿根位置的截面厚度,高速回转受离心力和切削冲击时,齿根位置容易出现应力集中甚至开裂。

  和常规标准齿轮相比,该零件没有渐开线齿面的啮合传动设计,外周轮廓全部服务于切削作业的刃口成型,因此齿形尖角处做了微小的圆弧过渡,既避免热处理时尖角位置出现应力开裂,也能减少刃口磕碰崩缺的概率。盘件两个端面均为平整加工面,平面度需要控制在合理公差范围内,锁紧后端面全周贴合压盖,高速回转时不会出现端面跳动超差的问题;如果端面跳动过大,刃口的切削轨迹会出现轴向偏摆,加工出的槽宽会超出设计值,工件侧壁还会留下不规则刀痕。在非标设备选型适配时,首先要确认设备主轴的轴径、轴肩定位尺寸和盘件中心孔、台肩尺寸匹配,其次要核算盘件的最大外径是否和设备防护罩内部空间兼容,盘件回转时外周刃口和护罩内壁要留出足够安全间隙,避免高速转动时刃口剐蹭护罩;同时盘件的额定工作转速要和设备主轴输出转速匹配,薄盘类刀具的动平衡表现直接影响加工稳定性,六个刃口均布的结构本身具备良好的天然动平衡基础,加工制造时只要保证各齿的重量偏差、轮廓角度一致,就不需要额外加装大量配重块。

  从建模逻辑来看,先绘制盘体的基础回转轮廓,拉伸得到薄盘基体,再在中心位置切除安装孔、绘制孔周凸台结构,最后在外周草图上阵列六个异形刃口轮廓,一次性切除多余材料得到整体外形,建模过程中所有刃口的轮廓参数通过圆周阵列关联,修改单个刃口的角度、伸出长度或者凹入圆弧半径时,全部刃口可以同步更新,方便后续根据不同切削工况调整齿形参数,比如加工较厚工件时可以适当加大刃口的轴向厚度、加深内凹排屑槽,加工窄缝时则减薄盘体厚度、收窄刃口宽度,快速衍生出适配不同工位的系列化盘刀结构。
