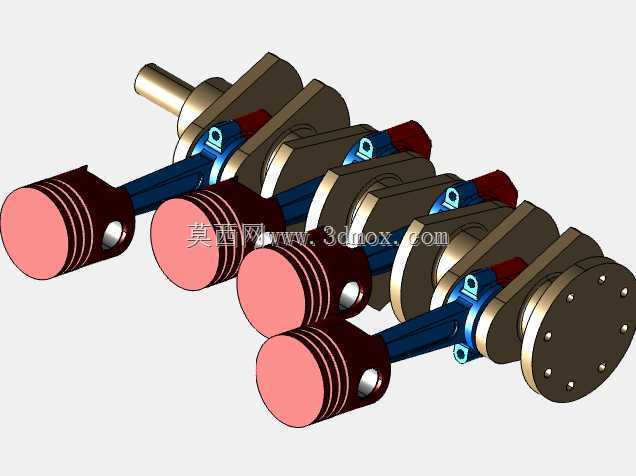

直列四缸曲柄连杆活塞动力总成结构

　　这套动力核心结构的建模还原，完全围绕往复式内燃机的实际做功逻辑搭建，日常做整车动力舱匹配、小型动力设备选型、传动系统适配时，都可以直接参考这套结构的布局逻辑。从实际功能来看，这套结构承担了内燃机将燃料燃烧的热能转化为旋转机械能的核心作用，活塞承接燃烧室内燃气爆发的推力，通过活塞销将直线往复作用力传递给连杆，连杆再将交变的直线力转化为曲轴的旋转扭矩，最终通过曲轴输出端把动力传递给后续的传动系统，整套运动副的匹配精度直接决定了动力输出的平顺性、机械效率与运行寿命。做结构设计的时候，首先要捋清各部件的运动边界，避免运行过程中出现干涉：四组活塞沿曲轴轴向等距排布，对应曲轴上的四个曲柄销按照预设的点火间隔角错开相位，

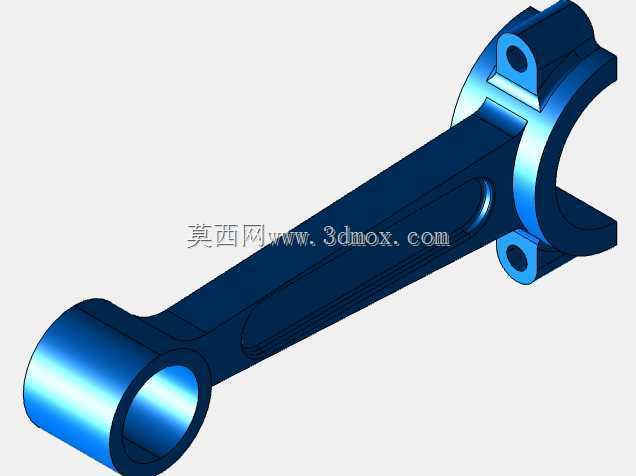

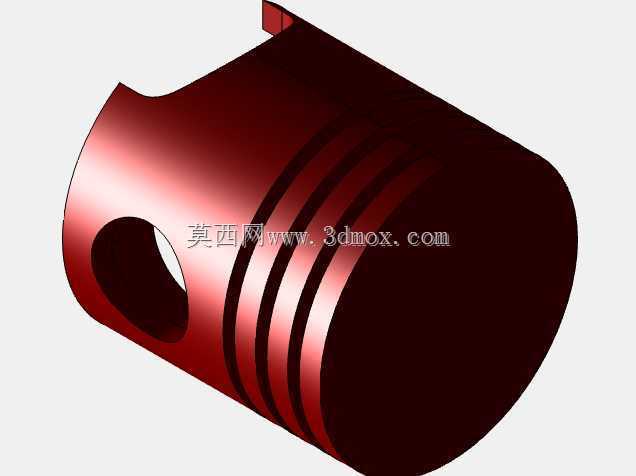

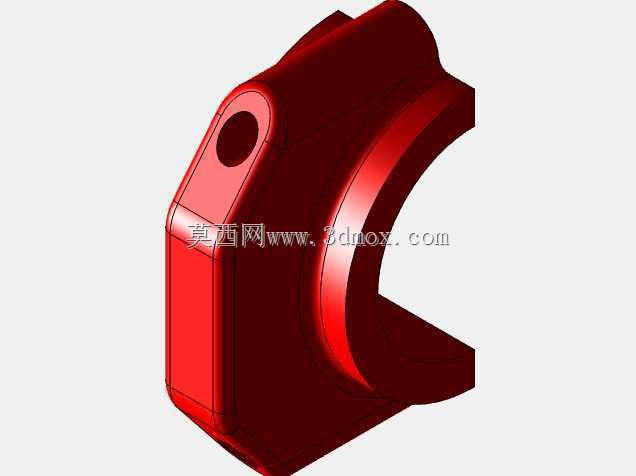

　　保证曲轴旋转过程中各缸做功行程交替衔接，输出扭矩的波动控制在合理区间；连杆采用大头分体、小头集成衬套的常规结构，大头端通过连杆轴瓦与曲柄销配合，小头端通过活塞销与活塞销座连接，建模时特意预留了轴瓦、衬套的安装厚度空间，同时校核了连杆在最大摆角位置时，不会与曲轴平衡块、缸筒下沿发生运动碰撞。活塞部分采用了带三道环槽的结构设计，两道气环槽、一道油环槽的布局完全匹配常规车用内燃机的密封需求，活塞裙部做了适配侧推力的型面预留，建模时考虑了活塞受热膨胀的间隙余量，避免热态运行时出现拉缸问题；活塞销采用全浮式设计的安装边界，两端预留了卡环的安装槽位，保证工作状态下活塞销可以在销座和连杆小头内自由转动，均匀磨损提升使用寿命。

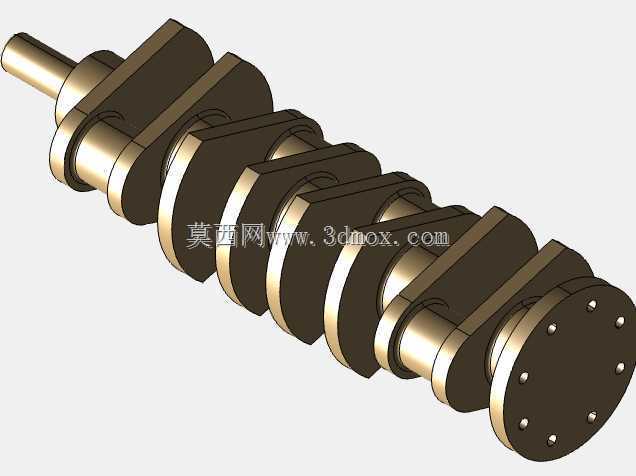

　　曲轴部分的平衡块与各曲柄臂一体成型，平衡块的配重角度、质量分布完全匹配对应曲柄连杆机构的往复惯性力与旋转惯性力平衡需求，输出端预留了飞轮、正时齿轮的安装法兰与定位孔位，自由端预留了皮带轮、减震器的安装轴颈，轴向定位的止推面位置也按照常规内燃机的布局做了明确的结构区分。从安装边界来看，整套结构的轴向总长度、缸心距尺寸都参考了小排量直列四缸动力的常规参数，各缸轴线平行且处于同一平面，垂直于曲轴的回转轴线，安装时缸体的缸筒轴线需要与活塞轴线完全重合，曲轴主轴承座的同轴度公差需要控制在合理范围内，才能保证整套机构运行顺畅。做建模校核的时候，特意做了全行程的运动仿真验证，从活塞上止点到下止点的完整运动循环里，连杆的摆角变化、曲轴的回转角度、

　　活塞的运动速度曲线都符合曲柄连杆机构的运动学规律，没有出现任何运动干涉，各连接部位的配合间隙都预留了实际装配的公差空间，不管是做教学演示、结构方案论证，还是做后续的细节细化设计，都能直接作为基础结构参考。很多新手做这类动力结构建模的时候，容易忽略曲柄销的相位角匹配，导致点火顺序错乱，或者平衡块的位置不对，做运动仿真的时候出现惯性力失衡的问题，这套结构在搭建的时候就把这些细节做了准确还原，四个曲柄销的相位差完全匹配直列四缸机1-3-4-2的常规点火顺序，相邻做功缸的曲柄销夹角180度，保证曲轴每转两圈各缸完成一个完整工作循环，动力输出没有明显的断档。另外连杆的杆身截面采用了常规的工字型结构，在保证结构强度、满足承压需求的前提下，尽可能降低往复运动的质量，减少惯性力带来的振动与冲击，这也是实际量产内燃机里普遍采用的结构形式，没有做多余的异形结构设计，完全贴合工程实际的应用需求。
